本文来自于 Rational Edge：本文介绍了如何在 IDE 中，使用 IBM Rational PurifyPlus for Linux and UNIX 的运行时分析工具来提高软件产品的质量和性能。本文是特别为 IBM Rational Systems Developer V 7.0 用户撰写的。

本文是为 IBM® Rational® Systems Developer Version 7.0 (RSD) 的用户撰写的，介绍了如何在 RSD 中使用 IBM Rational PurifyPlus™ for Linux and UNIX 系列的运行时分析工具来提高软件产品的质量和性能。Rational Systems Developer V7.0 利用了 Eclipse 的能力，并且帮助开发团队使用 UML 2 来创建良构的、模型驱动的基于 C/C++、Java™（J2SE™）和 CORBA® 的应用程序。Rational PurifyPlus for Linux and UNIX 是用于基于 Linux 和 UNIX 的 Java 和 C/C++ 开发的运行时分析工具集，它可以精确定位内存错误和泄漏、分析应用程序的性能，并且分析代码覆盖面。

RSD 支持三种主要的 C/C++ 工程类型：Managed Make、Standard Make 和 Remote Invocation。本文介绍了与每种类型的工程一起运行 PurifyPlus 的情况。在启动 RSD 之前，请确保 PurifyPlus 工具位于您的路径下。您可以通过在命令行运行“<tool name> -version”来进行确认，<tool name> 是 purify、quantify，或 purecov。

Managed Make C++ 工程

“Managed Make”指的是 IDE 创建并管理 makefile 的工程类型。您通过利用 Project Properties GUI 为您的工程指定适当的属性来控制 makefile 的特征。通过该 GUI，您可以指定不同类型的构建，例如，调试和发布构建。每个构建都是利用 Build Configuration 来指定的，并且 IDE 将为每个 Build Configuration 自动生成 makefile。

要对 Managed Make C++ 工程中创建的可执行工件调用 PurifyPlus 工具系列中的工具，您可以使用预构建的 Debug Build Configuration，并将其修改，让其调用您想要使用的 PurifyPlus 工具。

完成这项任务的步骤是：

• 打开 C/C++ Perspective，并来到 C/C++ Projects 窗格。
• 右键单击工程入口（“Shapes”是图 1 中所示的实例名称），并选择 Properties。
• 在 Properties 窗口中，从左边的列表中选择 C/C++ Build。
• 单击 Manage。
• 在 Manage 窗口中，单击 New，创建新的配置。您可以随意对其命名，在本实例中，我们选择了 purify。
• 在 Create configuration 窗口中，选择适当的配置来复制大部分属性。我们选择了 Debug 配置。
• 点击 OK 两次，直到您回到 Properties 窗口，如图 1 所示。

图 1：创建 Purify 配置

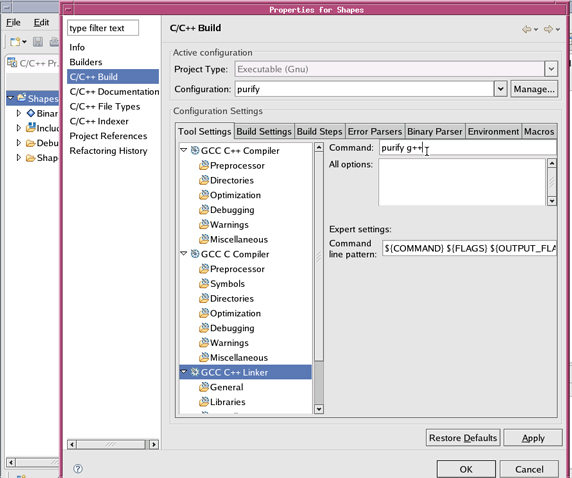

您的新配置应该出现在 Properties for <Project Name> 窗口的下拉列表中。为了让您的应用程序使用 Purify 构建，请选择 purify 配置，然后在 Tool Settings 选项卡中选择 GCC C++ Linker。Command 字段应该为您的链接器命令命名，很可能是 g++。在这些字符前加上单词 purify 和一个空格，这样该命令就如显示的那样，为“purify g++”。当您把“purify”（或“quantify”，或 purecov）放在链接命令的开头时，PurifyPlus 工具将截取该命令，并装备所有被链接的文件。（装备是在 PurifyPlus 工具对 C/C++ 对象文件和库执行 Object Code Insertion (OCI) 时进行的。）

图 2：定制链接命令，以利用 Purify 进行构建

现在选择 Build Settings 选项卡，并输入扩展名，以标识您的 Purify 的可执行工件。图 3 中的实例使用了 p。单击 Apply 来保存对新建配置的变更。

图 3：命名 Purify 的可执行工件

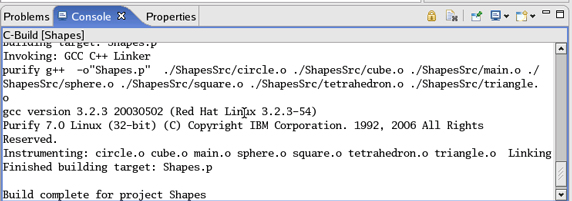

不论工程什么时候构建或重新构建，您都将在 Purify 中看到控制台输出，如图 4 所示。

图 4：Purify 中的控制台输出

要运行您的 Purify 程序，就在 Project 选项卡中列出的二进制代码那里，右键单击 Purify 的二进制代码（实例中的“Shapes.p”）。选择 Run As > Run Local C/C++ Application。Purify 窗口出现了，如图 5 所示。在您运行应用程序的时候，Purify 将显示出您的测试所暴露出的内存错误。当您退出程序时，Purify 将列出所有的内存泄漏。请参考 PurifyPlus 文档，了解更多高级的使用模式。当分析完 Purify 窗口中的错误之后，退出 Purify。只要 Purify 窗口是打开的，RSD 就会认为您的应用程序还处于活动状态。这是目前的一个限制。

图 5：Purify 显示出测试所暴露出的内存错误

Standard Make C 工程

当您希望使用现有的 makefile 或创建一个 makefile，并且在 IDE 不论怎样都不修改内容的情况下对它们进行管理时，“Standard Make”是您要选择的工程类型。您定义了这些 makefile 的结构，并且控制例如有多少目标，以及它们如何分布的决策，可能在多个 makefile 之间。您还为工程的构建和清除定义了最高阶层的 make 目标。

图 6 展示出，我们已经导入了由 Quantify 加载的作为示例的 testHash 程序。右键单击 C/C++ Projects 选项卡中的 testHash，并且选择 Properties 菜单。出现了 Properties for testHash 窗口。在此指定与 make 相关的信息 —— 最重要是，最高层的构建和清除的 make 目标。如图 6 所示，我们使用了默认值 all 和 clean。

图 6：使用加载为 Quantify 工具一部分的示例 testHash 程序

对于标准的 C/C++ 工程，您对 makefile 进行编辑，并且在构建中加入 PurifyPlus 工具作为额外的 make 目标。这个实例使用了 Rational Quantify，与在 Rational Purify 和 Rational PureCoverage 中应用的步骤相同。双击 C/C++ Projects 窗口中的 makefile。RSD 打开 makefile 用于编辑。为您计划用 Quantify 来监控的可执行工件复制连接目标和 make 规则，最好是两者的调试版本。通过在目标末尾添加“.q”来对其重新命名，并向链接行开头添加单词 quantify。您可能会定义一些宏，例如 QUANTIFY 和 QUANTIFYOPTIONS，来指定完整的路径和 Quantify 的选项。在图 7 中所示的 makefile 实例中，testHash.q 是构建 Quantify 程序的目标，并且它是包含 Quantify 的 testHash 目标的副本。任选地将新的 Quantify 目标包含入目标 all 中，为了在 all 被构建时，构建它。保存修改了的 makefile，如果有必要，强制构建相关的目标：all 或者只是新的 testHash.q 目标。查看控制台输出中的 Quantify 构建的详细情况，并确保构建是成功的。

图 7：将 Rational Quantify 作为额外的“make”目标加入

要运行新构建的 Quantify 应用程序，在 C/C++ Projects 中，右键单击 testHash.q，并在菜单中选择 Run As > Run ...。Run 窗口打开了，在 Arguments 选项卡中输入程序参数（如果有的话）。在 Run 窗口中单击 Run。在您的应用程序运行时，最高层的 Quantify 窗口出现了。当您的程序在运行的时候，只有 Help 按钮是有效的。一旦您的应用程序完成了，Function List、Call Graph，和 Exit 按钮就有效了。让您的程序运行一个测试用例，并且让其退出。通过打开 Call Graph，来打开您的 Quantify 分析，如图 8 所示，“River of Time”显示突出了消耗最多时间的代码路径。您可以双击这里列出的方法来查看进一步的详细情况，包括时间数据所标注的源代码。请参考 PurifyPlus 文档，以获得更多的信息。

图 8：运行新构建的 Quantify 应用程序

Remote invocation（远程调用）

IBM Rational Software Developer (RSD) 允许您使用 GNU 调试器（GNU debugger，gdb）在远程的机器上运行并调试程序。即使在该模式下，您也可以用 Rational Purify、Quantify 或 PureCoverage 运行您的应用程序。由于 Quantify 为每个指令都测量机器循环的数量，所以当应用程序运行在远程机器上的 gdb 之下时，也能生成有用的数据。

这里介绍了如何对 Remote Invocation 工程使用 Rational PurifyPlus 工具：

• 用上面介绍的 Purify、Quantify 或 PureCoverage 在 RSD 中构建程序。
• 在 RSD 机器上：远程登录远程的机器。
• 在远程机器上：将 DISPLAY 设置为您的控制台，在程序目录下，对您装备的可执行工件运行 repure 命令。repure 命令对所装备的程序进行更新，让其引用当前机器的系统库 —— 在此情况下，是程序运行所在的远程机器。这些机器必须拥有相同的操作系统版本，并且您必须访问两台机器上相同版本的 Rational 工具。
• 在远程机器上：选择端口号（本实例中是 10000）并用以下命令启动 gdbserver： gdbserver rsdhostname:10000 所装备的程序名
• 在 RSD 机器上：为您的程序设置调试配置。这类似于前面部分中的 Run 配置。
• 在 Debug 窗口的 Debugger 选项卡中，从 Debugger 下拉菜单中选择 gdbserver Debugger。
• 单击 Connection，选择类型 TCP，并为您的远程机器输入主机名，以及您在 gdbserver 命令行中输入的端口号（本实例中是 10000）。
• 单击 Debug。

图 9：设置在远程机器上运行程序

RSD 打开了 Debug Perspective，如果您的 Debug 配置设置为在 main 停止，那么就如图 10 所示。以这种方式运行 Rational Purify 特别有利。您可以在 Purify 方法 purify_stop_here 中设置断点，在任意 Purify 错误报告出现之后，您的程序会立即在调试器中停止，这样您可以在错误的时候分析程序的状态。

图 10：调试一个在远程机器上运行的程序

结束语

使用 Rational Systems Developer 来创建良构、基于 UML 2、模型驱动的 C/C++、Java（J2SE）和 CORBA 应用程序。使用 Rational PurifyPlus 来精确定位内存失败、性能问题、代码覆盖缺陷和内存泄漏。通过将 Rational PurifyPlus 集成到您基于 RSD 的开发过程中（如本文所介绍的）来更快地开发、质量更好、更健壮的代码。
