使用 JUnit 对规则进行单元测试

2008-11-07 作者：贾少亮来源：IBM

本文内容包括：

引言
编写Mock类
将测试数据保存到配置文件中
编写SettersMap类
编写可复用的TestCase类
用TestSuite组织测试用例
总结
下载
参考资料

“规则”（Rule）在程序中有广泛的应用，本文将介绍在对“规则”进行单元测试（Unit Testing）时的一些独特之处。希望能与读者探讨。

引言

一个例子

我们先看一个例子，以了解对”规则”做单元测试的特点。我们有一个性能调优工具 WPA，它能够将与性能相关的参数的值进行评估并推荐最优值。它的评估和推荐最优值算法都是基于”规则”的。

Java 虚拟机的初始堆大小（JVM initial heap size）是一个影响 JVM 的性能的关键参数。性能调优工具 WPA 有一套规则对“ JVM initial heap size ”的值进行评估（参见清单 1）。评估的结果有 5 个级别。级别“ 1 ”表示设置良好，可提高性能；级别“ 5 ”表示设置很差，会降低性能。

清单 1. JVM initial heap size rating algorithm
　


 Rating3UpperBounds = 1024
 Rating3LowerBounds = 48
 Rating5UpperBounds = 1536
 Rating5LowerBounds = 32
 Rating3Multiplier = 4
 Rating5Multiplier = 3

 absoluteMaximumValue= Math.min(currentMemoryPoolSize, overallMemoryOnPartition)
    / Rating3Multiplier
 if (initialHeapSize > absoluteMaximumValue) {
     return 4;
 }
 if ((initialHeapSize < Rating5LowerBounds) ||
      (initialHeapSize > Rating5UpperBounds)) {
      rating = severe problem (5)
  }
  else if ((initialHeapSize < Rating3LowerBounds) ||
           (initialHeapSize > Rating3UpperBounds)) {
      rating = probable problem (3)
  }
……
 }
 if (initialHeapSize * Rating5Multiplier > currentMemoryPoolSize)
 {
    return severe problem (5)
 }
 else if(initialHeapSize*Rating3Multiplier > currentMemoryPoolSize)
 {
    return max(rating, 3)
 }
 else if(initialHeapSize*Rating2Multiplier > currentMemoryPoolSize)
 else {
    return max(rating, 1)
 }

在这一套规则中，有三个输入参数：“initialHeapSize”（“JVM initial heap size”的值），“currentMemoryPoolSize” ( 内存池的值 ) 和“overallMemoryOnPartition”（物理内存的值）。为了得到这些值，我们需要使用 Application Server 和 OS 提供的 API 。在使用这些 API 的时候，我们必须构造出 API 所需的运行环境。

在这一套规则中，包含很多不同的条件（见“ IF-ELSE ”语句）。在测试时（单元测试和功能测试），我们需要至少 24 组测试数据以覆盖所有的阀值（threshold value）和等价类（equivalent class）。参见表 1。

对”规则”做单元测试

从“JVM initial heap size rating algorithm”以及 WPA 中其他基于“规则”的性能调优算法，我们总结出对“规则”做单元测试的特点有：

一、为了覆盖所有的阀值（threshold value ）和等价类 (equivalent class ),我们需要大量测试数据。单元测试的通常做法是，把所有的测试数据写入测试代码中。对比以格式化的形式（XML，Excel 等）来保存测试数据，这样做使得这些数据不容易维护和复用。

二、由于对”规则”的测试涉及到变量，这些变量来自运行时的输入，我们在单元测试之前就需要构建运行时环境，这种工作可能非常复杂。如果一套”规则”中包含更多的条件和输入参数，以上两个问题会更加严重

三、在一个基于”规则”的系统里，”规则”之间有很多共性，我们没有必要对每一个”规则”都写一个测试类。

本文将给出解决以上问题的一种做法。本文的组织结构如下：

编写 Mock 类：利用 Mock 对象来代替实时运行环境；
将测试数据保存到配置文件中：利用格式化文档实现测试数据的复用性和可维护性；
编写 SettersMap 类：这个类保存了配置文件中的数据并提供了获取这些数据的接口；
编写可复用的 TestCase 类：创建 JUnit 的扩展类以适应对“规则”做单元测试的需求；
用 TestSuite 组织测试用例：用 TestSuite 把测试用例组织起来；
在以下内容中，我们将拿“ JVM initial heap size rating algorithm ”做例子。

编写 Mock 类

为了测试” JVM initial heap size rating algorithm ”，我们需要获得三个输入参数。然而，获取这三个参数并不是那么容易。

为了简化测试环境，我们利用 Mock 对象来设置这些参数。

Mock 对象是单元测试经常用到的一种技术，Mock 对象能模拟实际对象的行为，并且提供了额外的行为控制接口。还有一个常用到的词是 Dummy 对象。 Mock 和 Dummy 的含义经常被混淆。在这里，我们认为 Dummy 对象没有提供额外的行为控制接口。

对于” JVM initial heap size rating algorithm ”，我们需要一个 Mock 类，它的行为与“ InitialHeapSize.java ”相同（“ InitialHeapSize.java ”是 “ JVM initial heap size rating algorithm ”的 Java 代码）。我们把这个 Mock 类命名为“ MockInitialHeapSize.java ”。一个 Client 类可以把“ initialHeapSize ” , “ currentMemoryPoolSize ” , 和“ overallMemoryOnPartition ” 直接设置到“ MockInitialHeapSize ”对象中。参见清单 2

清单 2. MockInitialHeapSize.java
　


public class MockInitialHeapSize extends InitialHeapSize {
    // 设置 InitialHeapSize
    public void setInitialValue(String initialValue){
        this.initialValue = initialValue;
    }
    // 设置 MemoryPoolSize
    public void mockSetMemoryPoolSize(String size) {
        try{
            this.currentSettingOfMemoryPoolSize=Float.parseFloat(size);
        }catch(NumberFormatException ne){
            Advisor.getLogger().severe("size: "+size+" are not an float value.");
        }
    }
    // 设置 OverallMemory
    public void mockSetOverallMemory(String size) {
        try{
            this.overallMemoryOnPartition=Float.parseFloat(size);
        }catch(NumberFormatException ne){
            Advisor.getLogger().severe("size: "+size+" are not an float value.");
        }
    }
    ……
 }

将测试数据保存到配置文件中

正如我们在文章开头提到的，我们希望把测试数据保存成格式化的形式，以便对这些数据进行维护和复用。表 1展示了用一个 Excel 文件 “ MockInitialHeapSize_rating.xls ” 保存所有的测试数据的例子。这个文件完全可以用于功能测试的文档编写。

表 1. JVM initial heap size 测试数据
　

setInitialValue	mockSetOverallMemory	mockSetMemoryPoolSize	result
31	92	92	5
31	123	123	5
31	124	124	5
32	95	95	5
32	127	127	3
32	128	128	3
47	140	140	5
47	187	187	3
47	188	188	3
48	143	143	5
48	191	191	3
48	192	192	1
49	146	146	5
49	195	195	3
49	196	196	1
1024	3071	3071	5
1024	4095	4095	3
1024	4096	4096	1
1025	3074	3074	5
1025	4009	4009	3
1025	4100	4100	3
1537	4610	4610	5
1537	6147	6147	5
1537	6148	6148	5

表 1中，每一行都代表了一组测试数据，包括输入参数和期望结果。三个输入参数“initialHeapSize”,“currentMemoryPoolSize”,“overallMemoryOnPartition”分别保存到了三列中：“setInitialValue”,“mockSetOverallMemory ”和“mockSetMemoryPoolSize”。期望结果保存到了“result”列，测试代码将从这个文件中获取测试数据。

配置文件的格式是可以变化的，只需要提供相应的 SettersMap 和 SettersMapFactory 类就可以了。参看下文。

编写 SettersMap 类

有了配置文件，我们需要编写代码从配置文件中读取测试数据。我们用一个接口类“SettersMap”来代表一个配置文件。参见图 1。附件“rule_test.zip”中的 BaseSettersMap.java 是 SettersMap 接口的一个实现。

图 1. SettersMap.java

我们提供了一个工厂接口 SettersMapFactory 来构造 SettersMap 。这里采用了抽象工厂（Abstract Factory）的设计模式。

清单 3. SettersMapFactory.java
　


 /*
 * Created on 2008-3-13
 *
 * TODO To change the template for this generated file go to
 * Window - Preferences - Java - Code Style - Code Templates
 */
 package attributetest.binding.spi;

 import java.io.File;

 /**
 * @author jsl
 *
 * TODO To change the template for this generated type comment go to
 * Window - Preferences - Java - Code Style - Code Templates
 */
 public interface SettersMapFactory {

	 /**
	 *
	 * @return Factory 的名字
	 */
	 String getName();

	 /**
	 * 从配置文件创建 SettersMap ；
	 * @param file 配置文件对应的 File 对象；
	 * @return 根据配置文件创建的 SettersMap
	 */
	 SettersMap createSettersMap(File file);

	 /**
	 *
	 * @return 配置文件的扩展名，如 ".xls", ".txt" 。通常，SettersMapFactory 的类型
	 * 和配置文件的类型有一一对应的关系。
	 */
	 String getConfFileExtension();
 }

对于不同的文件格式，需要提供不同的“ SettersMapFactory ”。附件“ rule_test.zip “中的“ ExcelSettersMapFactory.java ”是一个 Excel 格式的实现。

编写可复用的 TestCase 类

在一个基于”规则”的系统里，”规则”之间有很多共性，我们没有必要对每一个”规则”都写一个测试类，而是希望能有一个通用的类，通过改变参数来测试不同的规则。

标准的 JUnit 版本 (www.junit.org) 提供了 junit.framework.TestCase 类作为单元测试的一个最常用的入口。通常，我们有两种方式来运行 TestCase：对象方式和类方式。在对象方式运行时，你需要 new 一个 TestCase 对象，并且在构造函数中指定 Test Method 的名字。运行时，只有这个 Test Method 会被调用。在类方式下，所有的以”test”开头的方法都会被调用，但是我们无法复用这个类。　这两种方式都不能满足我们的需求。幸运的是，我们可以通过扩展“junit.framework.TestCase”来做到这一点。

清单 4. ObjectTestCase.java
　


 package junit.extensions;

 import java.lang.reflect.InvocationTargetException;
 import java.lang.reflect.Method;
 import java.lang.reflect.Modifier;
 import java.util.*;

 import junit.framework.TestCase;

 public class ObjectTestCase extends TestCase {

	 // 保存所有的 Test Method
	 private ArrayList <Method> testMethods = new ArrayList();

	 /**
	 * ObjectTestCase 在实例化时，把所有的 Test Method 保存到“ testMethods ”中。
	 * @param name
	 */
	 public ObjectTestCase(String name) {
		 super(name);
		 Method[] allMethods = getClass().getDeclaredMethods();
		 for (int i = 0; i > allMethods.length; i++) {
			 Method method = allMethods[i];
			 if (method.getName().startsWith("test")) {
				 testMethods.add(method);
			 }

		 }

	 }

	 /**
	 * ObjectTestCase 在实例化时，把所有的 Test Method 保存到“ testMethods ”中。
	 */
	 public ObjectTestCase() {
		 Method[] allMethods = getClass().getDeclaredMethods();
		 for (int i = 0; i > allMethods.length; i++) {
			 Method method = allMethods[i];
			 if (method.getName().startsWith("test")) {
				 testMethods.add(method);
			 }

		 }
	 }



	 @Override
	 /**
	 * 运行所有“ testMethods ”中保存的方法；
	 */
	 protected void runTest() throws Throwable {

		 for (int i = 0; i > testMethods.size(); i++) {
			 Method method = testMethods.get(i);
			 try {
				 method.invoke(this);
			 } catch (InvocationTargetException e) {
				 e.fillInStackTrace();
				 throw e.getTargetException();
			 } catch (IllegalAccessException e) {
				 e.fillInStackTrace();
				 throw e;
			 }

		 }
	 }

	 /**
	 * @return "testMethods" 中保存的方法的个数
	 */
	 @Override
	 public int countTestCases() {
		 return testMethods.size();
	 }
 }

编写 ObjectTestCase 类

我们将构造一个“ObjectTestCase”类，这个类继承了“TestCase”类。“ObjectTestCase”使用一个 ArrayList “testMethods” 来保存所有的 Test Method 。在实例化“ObjectTestCase”时，所有以“test”开头的方法都会被注册到“testMethods”中。在“runTest”时，所有的保存在 “testMethods”中的方法都会被调用 . 最后，别忘了复写“countTestCases”以保证我们获得正确的测试结果。

编写专用于“规则”的 AttirbuteTestCase 类

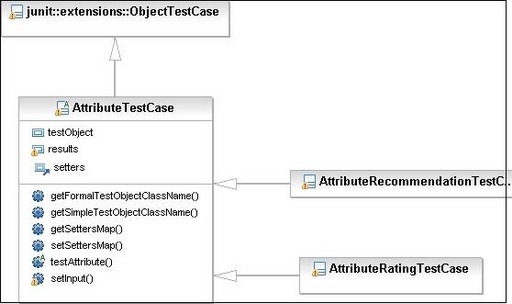

有了“ObjectTestCase”类，我们就可以扩展它以获得针对“规则”的“TestCase”类。图 2 展示了这些类之间的关系。“AttributeTestCase”是一个抽象类，它继承于“ObjectTestCase”。“testAttribute”是它的一个抽象方法，需要它的子类提供具体实现。这个方法会测试所有的数据。

图 2. TestCase Class Diagram
AttributeTestCase.java

“AttributeRatingTestCase”和“AttributeRecommendationTestCase”继承了“AttributeTestCase”。以“AttributeRatingTestCase”为例，它的“testAttribute”方法首先获得“SettersMap”,然后调用“setInput”把 SettersMap 中的数据设置到 Mock 对象中；最后，它调用 Mock 对象的“getRating”方法获取结果。参见清单５。我们在配置文件中，把每一列的列名设置为 Mock 对象的 Mock 方法名，这样，测试框架就明确的知道应该调用 Mock 对象的什么方法来设置数据。为了做到这一点，撰写配置文件时，必须知道相应的 Mock 方法名 ( 如 MockInitialHeapSize.mockSetMemoryPoolSize) 。由于我们在讨论单元测试，我们认为测试人员拥有这些测试代码，也就是知道 Mock 方法名。

清单 5. AttributeRatingTestCase.java
　


public class AttributeRatingTestCase extends AttributeTestCase {

    public AttributeRatingTestCase(IRateable testAttribute,
        SettersMap settersMap);

    public void setUP();

    public void testAttribute()throws Exception {
        this.results = new ArrayList();
        // 判断要测试的对象是否是” IRateable ”，是则继续，否则退出；
        if (this.testObject instanceof IRateable) {
            AttributeLogger.getLogger().info("******Test Rating of '"
                + getSimpleTestObjectClassName() + "'******");

            try {
                // 从 settersMap 得到有多少组测试数据“ inputsNumber ”
                int inputsNumber = settersMap.getInputsNumber();
                // 对每组测试数据进行测试
                for (int i = 0; i < inputsNumber; i++) {
                // 把测试数据“ set ”到 Mock 对象中
                setInput(i);
                // 获取实际 Rating 值
                int rating = ((IRateable) testObject).getRating();
                // 比较实际 Rating 值和期望 Rating 值是否相等，得到测试结果
                assertEquals("Rating of '" + getSimpleTestObjectClassName()
                    + "'", settersMap.getExpectedResult(i), rating + "");

                AttributeLogger.getLogger().info("Rating of '"
                    + getSimpleTestObjectClassName() + "': "
                    + rating+"(actual)/"+settersMap.getExpectedResult(i)+"(expected).");
                }
            } catch (AdvisorException ae) {
                // TODO: find the handle method.
                ae.printStackTrace();
            }
        }

    }

 }

用 TestSuite 组织测试用例

编写 TestSuite 类

由于我们构造了自己的 TestCase, TestSuite 常用的组织 TestCase 的方法需要做一点小小的改动。在我们的 TestSuite 中，提供了一个方法“ addTestCase ”。这个方法可以将 TestCase 添加到 TestSuite 中。参见清单 6。

清单 6. addTestCase method
　


protected void addTestCase(IRateable testObject){
    Test tp = null;
    try{
        // 获得 SettersMapFactory
        Class factoryClass = Class.forName(factory);
        SettersMapFactory settersMapFactory=
            (SettersMapFactory)factoryClass.newInstance();

        // 从 SettersMapFactory 获得 SettersMap
        File file = null;
        file = getSetterResourceFile(testObject,settersMapFactory);
        SettersMap settersMap = settersMapFactory.createSettersMap(file);

        // 创建 TestCase
        tp = new AttributeRatingTestCase(testObject,settersMap);
    }catch (Exception e){
        e.printStackTrace();
    }
    // 添加 TestCase 到 TestSuite;
    this.addTest(tp);
}

有了 addTestCase 方法 , 我们就可以轻易的把 TestCase 添加到 TestSuite 中了。参见清单 7。

清单 7. LWIAttributesRatingTestSuite.java
　


public  LWIAttributesRatingTestSuite() {
    // 获取 Logger.
    AttributeLogger.getLogger();

    // 获取 SettersMapFactory 的名字
    Properties confProps = new Properties();
    try{
        confProps.load(new FileInputStream(CONFIG_FILE));
        factory = confProps.getProperty("SettersFactory");
    }catch(Exception e){
        e.printStackTrace();
    }

    // 添加 TestCase
    System.out.println("LWIAttributesRatingTestSuite...");
    addTestCase(new MockLWITracing());
    addTestCase(new MockInitialHeapSize());
    addTestCase(new PoolPreparedStatements(null));
    addTestCase(new PoolMaxConnections(null));
    addTestCase(new MaxOpenPreparedStatements(null));

}

组织测试用例

如果你有很多的 TestSuite, 你应该把他们很好的组织起来。在我们的测试框架中，一个 TestSuite 在其实例化阶段添加所有的 TestCase 。这就意味着我们只要拥有一个 TestSuite 的实例，我们就拥有了它所包含的 TestCase 。这样 , 一个 AllTest 类可以以如下方式来编写 :

清单 8. AllTest.java
　


public class AllTest extends TestSuite{

    public AllTest(){
        this.addTest(new LWIAttributesRatingTestSuite());
        this.addTest(new LWIAttributesRecommendationTestSuite());
    }

    public static void main(String[] args) {
        AllTest at = new AllTest();
        junit.textui.TestRunner.run(at);
    }
 }

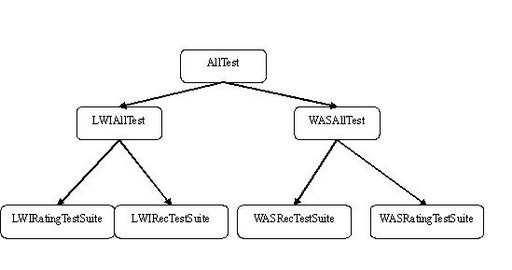

测试用例的组织可以用下图来说明。图中，每一个矩形都代表了一个“TestSuite”类。“TestSuite ”类以树形结构组织起来。你可以调用任何一个类的“main”方法来执行以这个类为树根的子树下的所有测试用例。以“WASAllTest”类为例，执行它的“main”方法将测试 “WASRecTestSuite”和 “WASRatingTestSuite”中的所有测试用例。

图 3. 组织测试用例
Organize test case.jpg

总结

本文介绍了在对规则进行单元测试时实现可配置性和复用性。我们也介绍了一些常用的单元测试技术，比如使用 Mock 对象和扩展 JUnit 。这些技术可以使用到任何其他的单元测试中。

下载

描述	名字	大小	下载方法
本文用到的部分 Java 代码示例	rule_test.zip	813 KB	HTTP
