在遇到有事务流或由于某种条件成立导致状态改变的软件项目时，如何进行测试用例的设计就比较麻烦。以前所讲的各种方法，每个被测对象之间是没有相互的关联或数据流向发生，遇到这样的事务流软件就要考虑用其他方法进行用例的设计了。

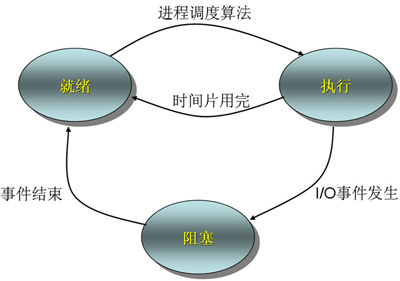

以前在讲操作系统原理时，曾经提到过进程的状态转换。我们看以下图形：

当进程从就绪队列中被进程调度算法选中的时候，它就被调进CPU里执行，这个时候进程的状态由就绪状态变换到执行状态；而当该进程执行完毕的时候，是由于所分配的时间片用完，进程调度算法又回到就绪队列里重新提取。当进程执行到一定阶段时，由于发生I/O事件，例如：外部数据的输入或运行的中间数据的输出，这时候CPU必须进行中断处理，那么该进程就由执行状态转变成阻塞状态，等待事件的完成；当事件完成后，进程从阻塞状态就转换成就绪状态，等待进程调度算法的再一次选中。

以上是操作系统中进程的状态迁徙过程。

我们以QQ登录界面为例子，用来讲解状态图法设计测试用例。

（一）通过对QQ登录界面的分析，我们看到有4个输入项：

ip1：输入帐号

ip2：输入密码

ip3：点击“登录”按钮

ip4：点击“关闭”按钮

（二）那么从QQ启动界面开始，进行状态迁徙分析：

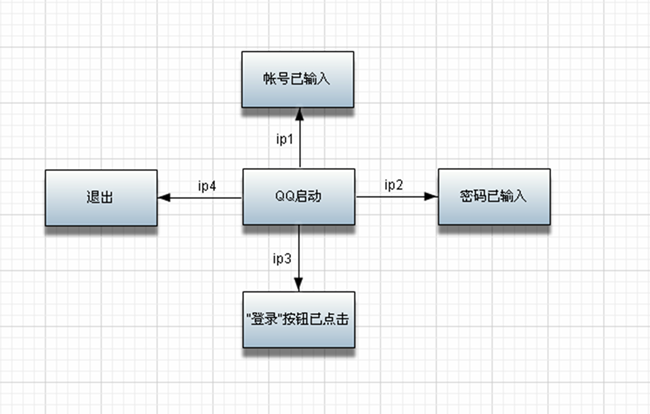

第1轮状态图：

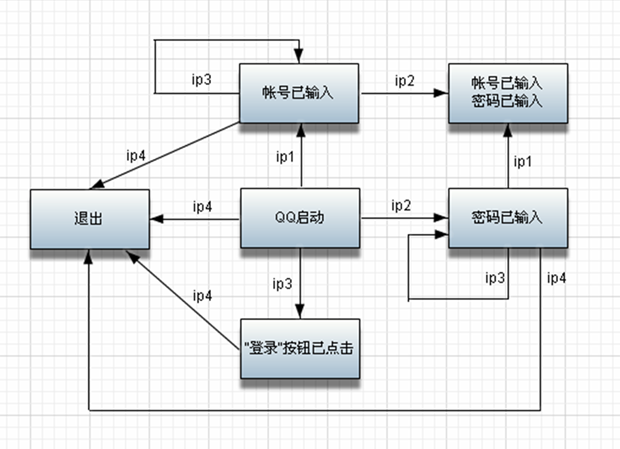

第2轮状态图：

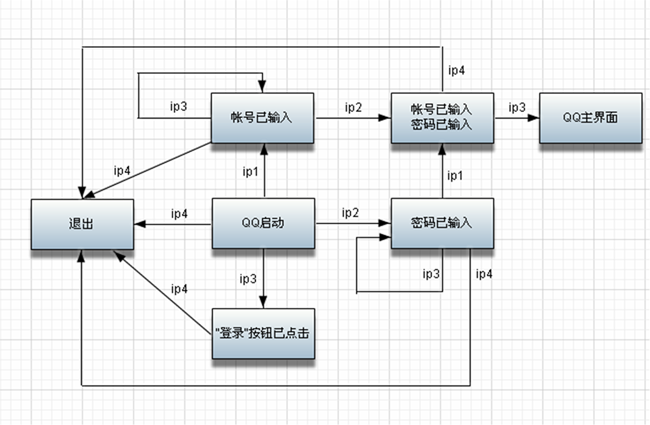

第3轮状态图：

（三）从最后的状态图中可以看出QQ登录界面最后的状态有7种，那么从这7种状态中构造出状态类表：

（四）有一些用例没有列出，望大家自己思考，最后所有的测试用例都省略
