漂亮的示例: 何时使用 UML 活动图

Scott W. Ambler

UML 活动图记录单个操作或方法的逻辑、单个用例或商业过程的逻辑流程。在很多方面，活动图是结构化开发中流程图和数据流程图 (DFD) 的面向对象等同体。本提示改编自 The Object Primer 2nd Edition 的第 6 章。

图 1 中的活动图描述了大学新生第一次将如何办理入学的商业逻辑。

• 实心圆表示活动图的起点，实际上是一个占位符，带边框的实心圆表示终点。
• 圆角矩形表示执行的过程或活动。在该图中，虽然您会注意到“登记研习班”用例将多次调用“登记研习班”活动，但这些活动却相当紧密地映射到用例。活动可以细致得多，特别在选择记录方法逻辑，而不是高级商业过程时。
• 菱形表示判定点，虽然在此示例中判定点只有两种可能结果；但即使有更多可能结果，它也同样容易。
• 箭头表示活动之间的转换，各种活动之间的流动次序。
• 箭头上的文字表示继续转换所必须满足的条件，总是使用格式“[条件]”来描述。我猜想，在 UML 的将来版本中，我们将会看到使用 UML 约束表示法（如“{condition}”）记录的条件。
• 粗线条表示可能会并行进行的过程的开始和结束；在大学里成功入学后，必须参加指定的概况介绍，还要至少登记一个研习班并交付一部分的学费。

退出活动可能有几种方法，如您看到的“填写入学表”活动的那样。如果正确填写了表格，那么可以继续进行大学的入学手续。但是，如果表格不正确，那么必须获得帮助（可能从注册员获得帮助）以正确填写它们。

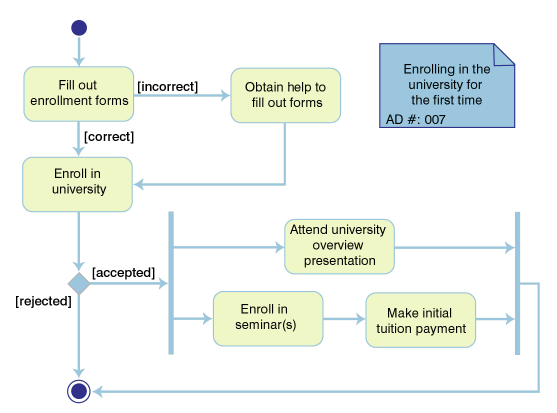

图 1. 第一次入学的 UML 活动图

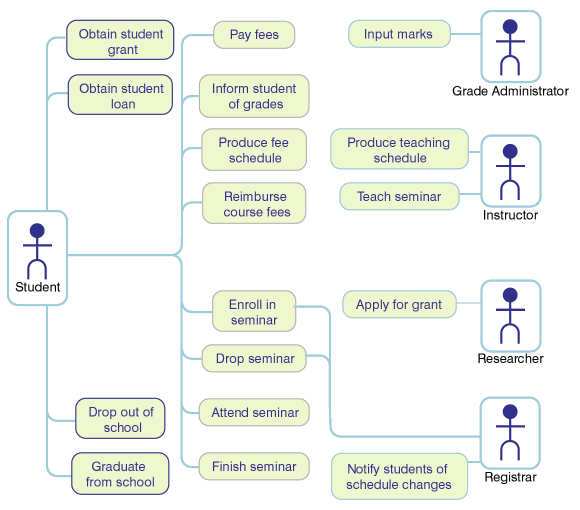

图 2. 大学的用例图
