简单分析：应用整合中SSO的技术实现

作者：不详　出处：网络

在税务行业信息化发展的关键阶段，应用整合已经非常重要，而应用整合的表现层首先要实现的就是单点登陆(SSO，Single sign-on的缩写)，以下是笔者结合南京地税进行应用整合中SSO的技术实现。

南京地税目前有多种企业应用，包括征管系统、行政系统、辅助决策系统、公文系统、人事系统、电子地图、邮件系统等等，这些应用主要是采用三层体系结构(IE6.0+weblogic portal7.0 +weblogic server7.0 +oracle9i)来构架。所有的用户登陆需要通过weblogic portal进行。

我们在系统中使用SSO来实现用户通过一次认证(authenticate)来存取多个受保护的资源，也就是说，用户随后对受保护资源的存取，将不会导致每一次都要用户提供认证的信息，只需要一次认证即可。

一、SSO实现原理

1、概念：SSO的一种偏向技术的说法：用户只需登陆一次，就可使用多个SSO enable的应用系统。

(1)、单一的登陆点。理想的情况是用户通过任何应用系统都能进行SSO，这对于基于Web的系统是可行的。这种单一的登陆点在整个系统的设计中是唯一认证用户的地方，由登陆点将SSO token(针对不同的C/S，B/S应用可能还需要传递用户名，口令)传递给应用系统，应用系统利用SSO token来进行用户已认证的验证。我们将这个单一的登陆点称为SSO Entry。

(2)、SSO enable意味着对应用系统的修改不可避免。并不是任何系统都能够使用SSO，只有那些符合SSO规范，使用SSO API的应用系统才具有SSO的功能。简单地说就是要修改已有的应用系统，屏蔽已有的应用系统的用户认证模块，使用系统提供的SSO API来验证用户，以及对用户的操作进行授权。

(3)、需要统一的认证，权限信息库。通常，认证与授权管理模块以一种应用专有的方式实现，系统的授权模型、认证，授权信息存贮结构与访问控制逻辑与应用的业务逻辑之间耦合紧密。这种设计与实现方式的缺点是显而易见的：由于认证、授权模块与应用逻辑之间的紧耦合使得认证、授权模块很难进行扩展与维护;认证、授权模块的设计与编码需要很大的工作量，而且很难在不同的应用系统之间共享与重用。这也是越来越多企业应用需要SSO的原因之一。

SSO要求有统一的认证，权限存放库。但现实中，有的系统无法使用外部的认证，授权信息库，所以就需要在应用系统和Portal Server之间进行认证，同时进行授权信息的数据同步。

2、实现描述：在用户成功登录 weblogic Portal之后，系统提供的Login Delegate机制来为用户登录到其有权可以使用的应用系统。系统提供Logout Delegate机制实现用户的注销功能(即SSO logout)。

用户存取由Portal SSO保护的若干资源，SSO会话服务(Session/SSO Service)提供了授权的证明，这样就不再需要用户重新进行身份验证了。在这种方式下，即使用户要访问不同的域(weblogic domain)的应用，我们提供的Portal SSO Service为其保持会话服务。

同时，SSO还包括的与登录恰恰相反的，统一的注销点，即用户一旦从Portal注销，则亦当从所有参与Portal SSO的应用注销。此处有一个例外，就是当用户从Portal登录并转向一个应用后，经过一段时间后可能会出现用户的该应用的会话还有效时用户的Portal会话过期时，此时用户将只能使用该应用，直到该用户再次登录Portal。

3、通过SSO Agent：当用户试图通过浏览器存取受保护的应用资源时，系统提供安装在不同应用上的SSO Agent来截取用户对资源的请求，并检查请求是否存在会话标识符，即token。如果token不存在，请求就被传递给Portal SSO，在Portal SSO上会话服务负责创建会话token，然后认证服务将提供登陆页面以验证用户。

4、创建会话Token：在用户身份验证之前，会话服务就创建了会话token。token为随机产生的Portal Server 会话标识符，该标识符代表了一个确定用户的特定会话。创建会话token后，认证服务把token插入cookie中在用户的浏览器中设定cookie。在token被设定的同时，该用户将会看到一个登陆页面。

5、用户认证：用户收到登陆页面和会话token后，填入合适的认证信息。当用户提交登陆页面后，这些认证信息就被发给认证提供者(authentication provider)(LDAP服务器，RADIUS服务器等)进行验证。一旦认证提供者成功验证了认证信息，用户就被认为是通过了认证。Identity Server会从用户的token中取出会话信息并将会话状态设为有效。此后，用户就可以访问这些受保护的资源。

6、cookie和会话token：Cookie是由Web服务器创建的信息包，并传递给浏览器。Cookie 保存类似用户习惯等Web服务器产生的信息。它本身并不表明用户通过了认证。Cookie是特定于某个域的。在Identity Server的实现中，cookie由会话服务产生，并由认证服务设定。而且，Identity Server的cookie是会话cookie，存储在内存中。会话token由会话服务创建并插入Cookie。会话token利用安全随机数发生器产生，并包含Portal Server特有的会话信息。在存取受保护的资源之前，用户由认证服务验证，并创建SSO token。

二、SSO技术实现

1、SSO entry

SSO entry 作为系统唯一的登陆点将完成如下的功能：

(1)提供用户身份认证的登陆页面;

(2)根据用户的权限，显示可供用户使用的应用系统;

(3)调用用户选择的应用系统(B/S或C/S均可);

(4)为应用系统传递SSO Token(针对不同的C/S，B/S应用可能还需要传递用户名，口令);

(5)关闭SSO;

(6)SSO token失效后，关闭SSO entry。

注意SSO entry 并不提供通知应用系统SSO token已失效的功能，这一问题并不大，因为SSO token失效后，SSO entry 已被关闭。用户只有重新认证，才能获取新的SSO token。

2、SSO 部署

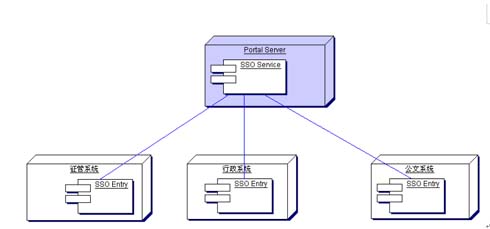

上面是整个系统的部署的示意图。白色的立方体表示应用系统。浅蓝色的立方体表示Portal SSO平台。从上图可以看出：各个应用系统各个应用系统与SSO entry发生联系。SSO entry 需要向应用系统传递SSO Token，用户名，口令;启动应用系统。

3、SSO实现方式

SSO 的实现方式按照应用系统与Portal Server的交互程度分为三种。需要指出这些SSO的实现方式并没有优略之分，不同的实现方式适应不同的应用环境。解决现实中遇到的不同问题。真单点登陆：通过SSO entry认证后，应用系统利用SSO API同Portal Server通信，验证用户是否经过认证。新开发的应用系统大多使用这种SSO的实现方式。这种方式需要对应用系统的认证模块进行修改。伪单点登陆：通过SSO entry认证后，应用系统还要自己进行用户的认证。这种方式适用于那些无法修改认证模块的应用系统。我们应用系统的整合采用该方式进行。整合第三方软件的单点登陆：Tarantella和Citrix都是将C/S应用系统转化为Web应用的第三方软件系统。在某些应用环境下，这类软件将发挥其作用。这种SSO实现方式在实施中并不使用，列出这种使用方式主要用来展现Identity Server的扩展性。

4、SSO的实现

(1)用户从Portal登录
　

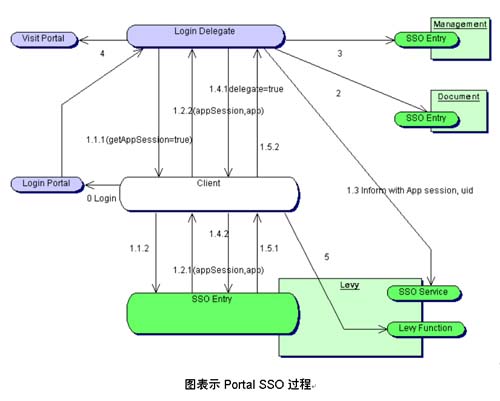

说明：以上蓝色区域为Portal Server上的服务，白色为需要与Portal进行SSO的应用，绿色为每个应用的SSO Entry。代理登录的具体过程：用户首先登录Portal，Portal处理完登录后，启动代理登录，为用户登录应用系统，Portal把用户转向到应用系统，应用系统再把用户在征管系统的sessionID转发给Portal，登录代理(Login Delegate)把用户在征管系统中的sessionID和用户id发到征管系统的SSO Service进行登记，Portal把用户访问转向征管系统SSOEntry，征管系统SSOEntry通过用户的sessionID得到SSOService中记录的用户在Portal的用户userID，并把当前用户认可为此Portal userID对应的在征管系统中的用户，征管系统把用户访问转回Portal。接着登录代理再对SSO应用列表中的其它应用进行代理登录。代理登录完成，用户被重定向到Portal的相关页面。

用户访问应用系统：之后，当用户访问征管的某个应用时，征管系统发现该用户还未经认证，则将其sessionID与SSOService中登记的uid/sessionID比较，如果存在匹配，则认证通过，将用户id与session相关联。之后用户就可以直接访问征管系统了。

(2)SSO单点注销
　

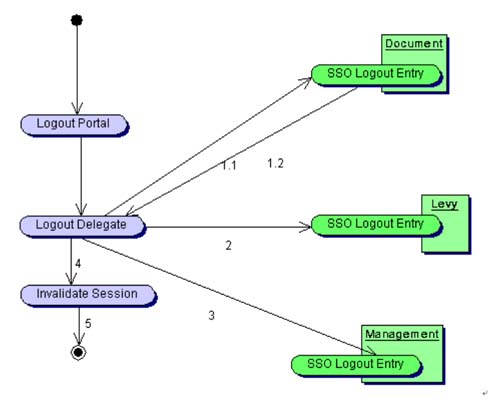

说明：

(1)用户注销总是从Portal开始;

(2)注销代理(Logout Delegate)将注销消息发到各应用的SSO Logout Entry;

(3)应用的SSO Logout Entry注销本地的用户会话记录;

(4)注销Portal上的用户会话记录。

三、安全性分析

Portal SSO的安全性需要从几个方面理解：

1.客户登录Portal Server之后SSO到应用的安全性，即SSOToken的安全性;

2.客户无SSOToken时，首先访问应用的安全性;

3.客户有SSOToken时想通过仿冒别人的有效SSOToken来进行非法的访问。

Portal Server生成的SSO token 因为需要在应用程序间传递，所以SSOToken比较容易被窃取，但Portal Server保证了SSOToken的唯一性，那些盗用合法SSOToken的人无法通过SSOToken的验证。因为SSOToken的生成收集了用户端和服务器端的很多信息，当非法用户持有效的SSOToken试图访问某应用时，该应用将通过Portal Server的SSOService进行SSOToken验证时，SSOToken的这些信息以及Portal Server的安全算法确保了盗用者即使拿到合法用户的SSOToken也无法通过SSOToken的有效性验证。所以SSOToken的安全性也得到了保证。

用户没有SSOToken的时候，如果客户要访问某应用，如果用户没有该应用的会话信息也没有Portal的SSOToken，则该用户必须先通过Portal的认证并SSO到该应用;如果用户已经在应用登录成功(可能是该应用保留了原有的认证入口，用户通过该入口访问此应用，也有可能是用户从Portal 登录后，通过SSO访问该应用，经过一段时间后，用户的Portal SSOToken已经过期，但是用户在该应用中的会话仍然保持有效)，则用户可以继续使用该应用系统而无需重新认证。但是如果用户想访问Portal或者与Portal进行SSO的其它应用的话，则用户须经过Portal的认证并拿到SSOToken。所以在这种情况下SSOToken也是安全的。

每个用户的SSOToken只在其当次会话过程中有效，离开其当次会话，SSOToken即被视作无效，因此这种情况下也是安全的。
