NetBeans UML 建模模块



来源:netbeans.org



利用 NetBeans UML 建模功能,设计者和开发者可以分别专注于各自的工作,即设计者专注于应用程序的设计,而开发者专注于编写代码。首先,设计者和分析人员将使用标准的建模语言 UML 来设计应用程序,然后开发者通过 UML 模型来编写源代码。当然,UML 建模功能具有两种工作方式(正向工程和逆向工程),您不仅可以通过 UML 模型来生成源代码,还可以通过对源代码执行的更改来更新模型。

注意:NetBeans 的更新中心为您提供了 UML 模块。您需要了解有关如何在 NetBeans IDE 中添加模块的信息。
Mac 用户请注意:Mac 平台目前不支持 UML 功能,如果需要了解有关已知问题和解决方法的信息,请参见发行说明。

UML 图类型

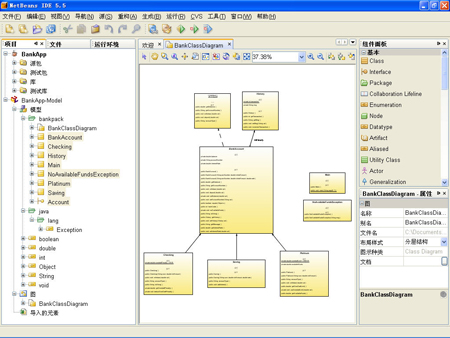

利用 NetBeans UML 建模模块,您可以创建 8 种类型的 UML 图:活动图、类图、协作图、组件图、部署图、序列图、状态图和用例图。

正向工程和逆向工程

您既可以通过模型来生成 Java 代码,也可以通过现有的 Java 源代码来创建 UML 模型。通过 UML 模块生成的代码不包含任何人工标记(例如:开发者单纯为了有助于编写代码而手动引入的注释或标记)。

改进的工作流程

您只需使用一个 XML 文件,就可以将应用程序的设计需求引入到模型中;或者,也可以通过 Telelogic 的 DOORS 需求工具导入这些设计需求。此外,您还可以为自己的模型创建 Javadoc 形式的 Web 报告,从而与其他开发者轻松地共享所做的工作。UML 模块提供了一套完整的预定义且可扩展的设计模式,其中包括 EJB 1.1、EJB 2.0 和 Gang of Four 等(共 23 个设计模式)。
