本文首先介绍模型转换的基本概念，然后介绍RSA模型转换框架，之后本文以两个具体的例子介绍如何在RSA开发平台中以模型转换框架为基础创建和扩展模型转换。

1 内容简介

模型转换框架（Model Transformation Framework）是IBM最新开发平台RSA（Rational Software Architect）中的重要组成部分，其主要功能是在模型驱动的开发过程中，为实现各种模型之间的转换提供基础平台的支持。基于这个框架，能够很容易地实现模型之间的转换程序，以及扩展已有的转换。

本文首先介绍模型转换的基本概念，然后介绍RSA模型转换框架，之后本文以两个具体的例子介绍如何在RSA开发平台中以模型转换框架为基础创建和扩展模型转换。

2 模型转换

MDA（Model Driven Architecture，模型驱动的体系结构）和MDD（Model Driven Development，模型驱动的开发）是当今软件领域最热门的话题。相比于传统的以代码为中心的开发模式，MDA和MDD则是以模型为中心，在开发的各个阶段，都使用模型来描述系统特征。

模型转换贯穿于MDD的全过程。系统开发初期，为了刻画系统特征，一般会创建系统的分析模型。分析模型是一个比较粗糙的模型，相当于草图的作用，只用于辅助分析。随着系统的特征越来越清晰，系统的设计模型会慢慢形成。设计模型能够比较精确地描述系统，是系统实现的基础。从设计模型可以很容易地导出系统的实现模型。实现模型包括具体的代码、脚本、配置文件等等。这是一个自顶向下、逐层细化的过程，从高层的抽象模型开始，经过一系列的模型转换，最终生成底层的系统实现。

由此可见，模型转换在模型驱动的开发和设计中起着非常重要的作用。

3 RSA模型转换框架

RSA（Rational Software Architect）是IBM的新一代软件开发平台，代号为Atlantic。RSA基于开放/可扩展的Eclipse 3.0构建,全面支持UML 2.0标准和模型驱动的开发方法。RSA为开发当今日益复杂的应用系统提供了一个强大的的开发环境,整合了UML建模、J2EE、XML、web services、C++开发工具以及RUP过程指南等诸多功能,是软件架构师/开发人员的首选工具。

为了支持模型驱动开发过程中各种模型之间的转换，RSA提供了一个功能强大、易于扩展的模型转换框架（Model Transformation Framework），该框架是一个基于规则的执行引擎，基于该框架，可以很方便地定义模型转换规则，实现各种模型之间的转换。RSA模型转换框架实现了模型转换的注册和配置管理，提供了统一的运行界面，以及各种开发向导。

RSA预装有一些常用的模型转换，包括UML2JAVA、UML2CPP、UML2EJB，这三个转换分别以UML模型为输入，生成对应的Java程序、CPP程序和EJB。关于如何使用RSA预装的模型转换，请读者参阅RSA的相关文档。

下面简单介绍RSA模型转换相关的一些概念：

• Transformation（转换）：以源模型对象为输入，目标模型对象为输出，实现模型之间的转换。每个转换由若干条转换规则组成。
• Rule（转换规则）：以源模型对象中某部分为输入，目标模型对象的对应部分为输出，实现了功能逻辑上相对独立的一部分转换任务。
• Transformation Context（转换上下文）：转换上下文是转换过程中转换规则之间共享数据的容器。在转换的执行过程中，转换上下文会在规则的实现之间传递，每一个规则可以向上下文中存放需要共享的数据，也可以从中获取所需的数据。
• Transformation UI：模型转换框架会为每个转换提供一个默认的配置管理界面，让用户指定源模型，目标模型，以及所需的一些转换属性。如果需要定制更加复杂的界面元素，则需要模型转换的开发人员对默认的界面加以扩展。

至此，读者应该已经对RSA模型转换框架有了总体的了解，本文余下部分将结合具体的例子，介绍如何在RSA中基于模型转换框架开发新的模型转换和扩展已有的模型转换。

4 基于RSA模型转换框架的开发

本节以一个具体的模型转换为例，介绍如何在RSA中基于模型转换框架开发新的模型转换。这个转换名为Model2Text，接受的输入为UML模型中的Class、Package，或者Model，如果输入为Class，则遍历类的属性、方法、参数，将这些信息输出到控制台，如果输入为package或者model，则遍历package和model下面的每一个类，将类的信息打印到控制台。

4.1 创建新的插件工程

通过新建工程向导创建一个插件工程。由于模型转换框架是作为eclipse插件集成在RSA中，因此模型转换工程也必须是一个eclipse插件工程，这样才能够使用转换框架提供的组件。

4.2 添加TransformationProviders扩展点

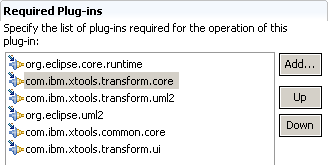

为了创建一个新的模型转换，需要从TransformationProvider扩展点进行扩展。首先添加所需的插件：

然后添加TransformationProviders扩展点，该扩展点的ID为com.ibm.xtools.transform.core.transformationProviders。

4.3 创建模型转换的入口：TransformationProvider

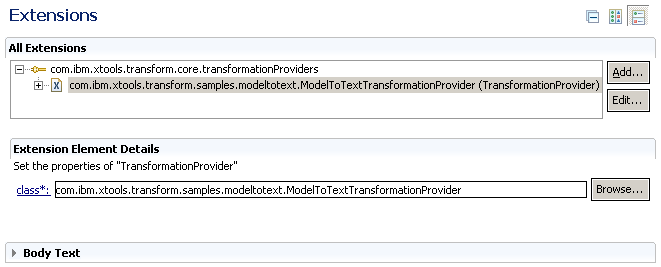

从TransformationProviders扩展点扩展，添加TransformationProvider：

添加TransformationProvider之后需要创建对应的实现类，这个类需要继承自模型转换框架提供的接口com.ibm.xtools.transform.core.AbstractTransformationProvider，是模型转换框架执行引擎调用模型转换的入口点，主要提供两个方法：

4.4 创建Transformation

本例的Model-to-Text转换在plug-in.xml中定义如下：

<Transformation
 version="1.0"
 name="%Transformation.name.classtotext.console"
transformGUI="com.ibm.xtools.transform.samples.modeltotext.TransformGUI"
 keywords="%Transformation.keywords.classtotext.console"
 author="%Transformation.author"
 groupPath="%Transformation.groupPath"
 sourceModelType="UML2"
description="%Transformation.description.classtotext.console"
 document="doc/classToTextToConsole.html"
 targetModelType="None"
id="com.ibm.xtools.transform.samples.classtotext.console.root">
</Transformation>

Transformation的主要属性：

4.5 为transformation定义规则

每个模型转换都由若干转换规则组成，每条规则实现了逻辑上相对独立的一部分转换功能，若干条规则组合在一起实现整个转换功能。转换规则的实现类应该实现模型转换框架中提供的com.ibm.xtools.transform.core.AbstractRule接口，一般需要实现如下两个方法：

本例定义了4条转换规则：ClassRule、OperationRule、ParameterRule、PropertyRule，分别操作源模型中的类、操作、参数和属性对象，并输出信息到控制台。

转换规则需要在模型转换实例初始化的时候添加：

UML2Package uml2 = UML2Package.eINSTANCE;
addByKind(uml2.getClass_(), new ClassRule());
addByKind(uml2.getProperty(), new PropertyRule());
addByKind(uml2.getOperation(), new OperationRule());
addByKind(uml2.getParameter(), new ParameterRule());

这段代码将4条规则添加到模型转换中，并指定每条规则所能够接收的源模型对象的类型。

4.6 运行测试

至此，Model-to-Text转换已经编写完成，下面开始运行测试。由于模型转换本身是一个Eclipse插件工程，所以必须从RSA中再启动一个RSA Workbench实例，将Model-to-Text插件加载运行。

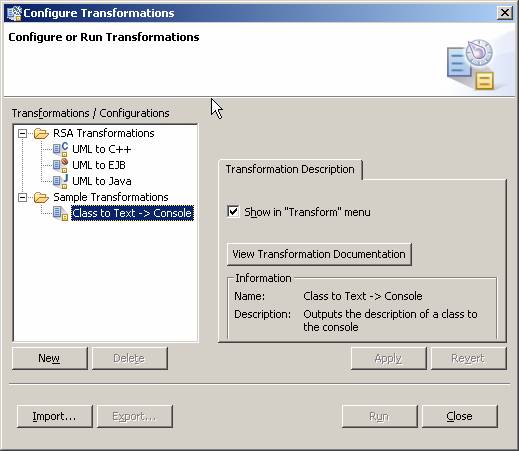

workbench启动之后，切换到modeling视图，选择Modeling菜单->Transform->Configure Transformations，打开模型转换配置界面，可以看到，Model-to-Text转换已经注册到模型转换框架中：

创建一个UML模型，新建一个类Account，并添加一些属性和操作：

然后在Account类上右击，从弹出菜单中选择Transformations -> Class to Text -> console，开始执行转换。该转换接收Account类作为源模型对象，将Account类的信息输出到控制台：

Class: Account
	Attribute: id
	Attribute: balance
	Operation: setID
		Parameter: id
	Operation: getID
		Parameter: ReturnResult
	Operation: setBalance
		Parameter: balance
	Operation: getBalance
		Parameter: ReturnResult

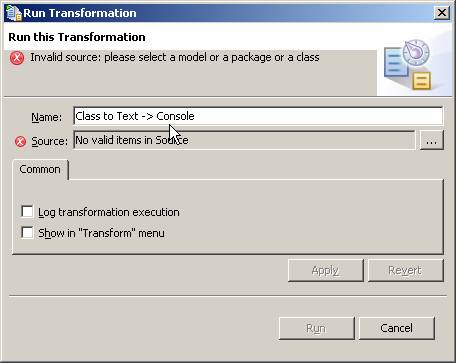

在模型编辑器中创建一个Component，作为输入再次执行Model-to-Text转换，由于Component不能通过源模型认证，因此模型转换框架在配置界面上报告错误：

如果需要对模型转换进行调试，则需要以Debug模式启动RSA Workbench，之后便可以在源代码中设置断点，进行调试。

5 扩展模型转换

RSA模型转换框架提供了良好的可扩展性，用户可以根据具体的应用需求，在已有模型转换的基础上增加一些转换规则进行扩展。例如，RSA预装的UML2Java转换是一种基础性的转换，在实际应用中，可以对其进行扩展，在生成的Java代码中增加一些版权声明。

一般来说，一个模型转换通常会根据功能划分成若干个转换，每个转换由若干规则组成，实现一部分独立的功能，例如，UML2JAVA总的转换程序为UML2JavaTransform，按照转换的不同阶段，划分为PropertyTransform，OperationTransform等等，在这些转换之间，通过转换上下文共享数据。这样，在对其进行扩展的时候，需要根据具体的需要，在某些阶段的模型转换中增加转换规则，并通过转换上下文共享数据。

对于一个已有的模型转换，可能存在很多扩展，在转换执行的时候，所有的这些扩展转换规则都会被加载执行，那么用户如何只选择执行他们需要的扩展规则，而忽略掉其他扩展规则呢？在模型转换的开发过程中，一般使用UML Profile来解决这个问题。在扩展模型转换的时候，开发者往往会提供一个UML Profile，用户使用这个profile中定义的stereotype对需要执行扩展转换规则的源模型对象作标记，扩展转换规则会根据特定的stereotype来过滤源模型对象，选择执行还是不执行。

本节以一个具体的例子来介绍如何基于RSA模型转换框架扩展系统已有的模型转换。本例将扩展UML2JAVA转换，扩展之后，用户对UML模型执行UML2JAVA的时候，扩展规则会为Class中的属性添加Get和Set方法，对于只读属性，只添加Get方法。这个扩展的实现包括两条扩展规则和一个UML profile，profile提供了一个stereotype，用户在源模型中对需要生成get和set方法的属性上应用这个stereotype。DefineGetterSetterRule添加到UML2JAVA转换中的PropertyTransform，用于收集源模型中需要生成get和set方法的属性，并存放到转换上下文中，CreateGetterSetterRule添加到ClassTransform中，该规则从转换上下文中获取DefineGetterSetterRule之前设置的属性信息，创建对应的get和set方法，如果属性只读，则只创建get方法。

下面介绍主要的开发步骤：

5.1 新建插件工程

模型转换的扩展也必须实现为Eclipse的插件。

5.2 创建UML Profile

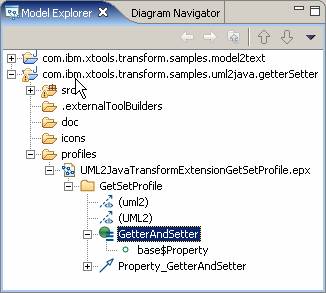

关于如何创建UML Profile，请读者参阅RSA相关的帮助文档。本例所用profile的id为GetSetProfile，包含一个名为GetterAndSetter的stereotype，扩展自Property：

5.3 实现扩展规则

DefineGetterSetterRule的实现：

public boolean canAccept(ITransformContext context) {
  // 本规则接受的源模型对象为应用了GetterAndSetter Stereotype的Property
if (context.getSource() instanceof Property){
	  Property attribute = (Property)context.getSource();
	  if(attribute.getAppliedStereotype(GETTER_SETTER_STEREOTYPE) != null){
	    return true;
	  }
}
return false;
}
protected Object createTarget(ITransformContext context) {
  /**
   * 记录需要处理的property的信息，并存放在转换上下文中，供CreateGetterSetterRule 使用
   */
Object[] propertyInfo = new Object[2];
propertyInfo[0] = context.getSource();
propertyInfo[1] = context.getTarget();
List properties = (List)context.getPropertyValue("createGetAndSet");
if (properties == null){
ITransformContext classContext = context.getParentContext();
List list = new ArrayList();
	list.add(propertyInfo);
	classContext.setPropertyValue("createGetAndSet",list);
}else{
properties.add(propertyInfo);
}
return propertyInfo[1];
}

CreateGetterSetterRule的实现请参考本文附带的代码。

5.4 扩展UML2JAVA转换

为了扩展模型转换，需要从com.ibm.xtools.transform.core.transformationExtensions扩展点进行扩展，将之前实现的转换规则添加到需要被扩展的模型转换中。本文以DefineGetterSetterRule为例，介绍如何添加扩展规则：

<TransformationExtension
version="1.0.0"
  name="DefineGetterAndSetter"
  enabled="true"
targetTransformation="com.ibm.xtools.transform.uml2.java.internal.UML2JavaTransform"
id="com.ibm.xtools.transform.samples.uml2java.getterSetter.extension.defineOperation">
<RuleDefinition
name="DefineGetterAndSetterOperation"
class="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule"
id="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule">
</RuleDefinition>
<ExtendTransform
   targetTransform="com.ibm.xtools.transform.uml2.java.internal.PropertyTransform">
   <AddRule
id="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule">
   </AddRule>
</ExtendTransform>
</TransformationExtension>

targetTransformation属性指定了被扩展的模型转换，RuleDefinition定义了扩展规则，ExtendTransform则将扩展规则添加到具体的转换中。

5.5 运行测试

至此，对UML2JAVA转换的扩展实现已经完成，从RSA再启动一个RSA Workbench实例，加载扩展转换插件。创建一个UML模型，在模型中创建Account类：

Account类包含四个属性，其中password和balance属性应用了GetterAndSetter Stereotype，在转换之后会生成对应的Get和Set方法，id属性也应用了GetterAndSetter Stereotype，但id为只读属性，因此在转换之后只会生成对应的Get方法。userName没有应用这个Stereotype，则不会生成Get和Set方法。以Account类为源模型，执行UML2JAVA转换，生成Java程序：

由生成的代码可以看出，在转换框架执行UML2JAVA转换的时候，会将两条扩展规则加载执行。

6 总结

模型转换在模型驱动的开发过程中起着重要的作用。RSA提供了一个功能强大、易于扩展的模型转换框架。该框架是一个基于规则的执行引擎，模型转换的开发者只需将转换定义为一系列转换规则即可，模型转换框架会负责加载执行规则，并提供统一的模型转换配置管理，在很大程度上简化模型转换的开发过程。
