BP神经网络是什么

BP（Back-propagation，反向传播）神经网络是最传统的神经网络。当下的各种神经网络的模型都可以看做是BP神经网络的变种（虽然变动很大…）。

这东西是干什么用的呢？

我们在现实中要处理的一切问题映射到数学上只分为两类，可归纳的问题与不可归纳的问题。首先什么是不可归纳的问题，举个例子，你不能用一套完美的数学公式去表达所有的质数 ， 因为目前的研究表明，还没有什么方法是能够表达质数的，也就是说，质数的出现，本身不具备严格的数学规律，所以无法归纳。

但是我们人眼看到猫猫狗狗的图片就很容易分辨哪个是猫，哪个是狗。这说明在猫和狗之间，确实存在着不同，虽然你很难说清楚它们的不同到底是什么，但是可以知道，这背后是可以通过一套数学表达来完成的，只是很复杂而已。

大部分AI技术的目的就是通过拟合这个复杂的数学表达，建立一个解决客观问题的数学函数。BP神经网络的作用也是如此。

BP神经网络这个名字由两部分组成，BP（反向传播）和神经网络。神经网络是说这种算法是模拟大脑神经元的工作机理，并有多层神经元构成的网络。

而这个名字的精髓在BP上，即反向传播。反向传播是什么意思呢。这里举个例子来说明。

比如你的朋友买了一双鞋，让你猜价格。

你第一次猜99块钱，他说猜低了。

你第二次猜101块钱，他说猜高了。

你第三次猜100块钱，他说猜对了。

你猜价格的这个过程是利用随机的数据给出一个预测值，这是一个正向传播。

而你的朋友将你的预测值与真实值进行对比，然后给出一个评价，这个过程是一个反向传播。

神经网络也是类似的过程，通过对网络的超参数进行随机配置，得到一个预测值。这是一个正向传播的过程。而后计算出预测值与真实值的差距，根据这个差距相应的调整参数，这是一个反向传播的过程。通过多次迭代，循环往复，我们就能计算出一组合适的参数，得到的网络模型就能拟合一个我们未知的复杂函数。

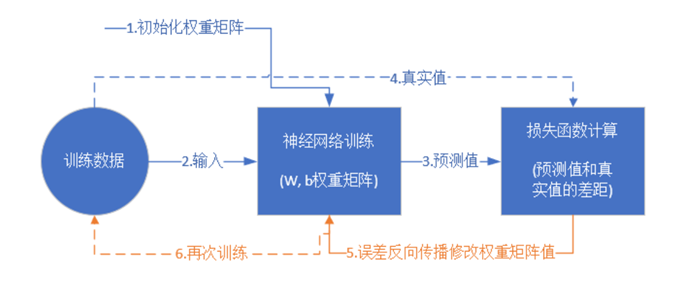

我们来看这个BP神经网络的示意图

其中蓝色的箭头是正向传播的过程，黄色的线条就是反向传播。

BP 神经网络的具体描述

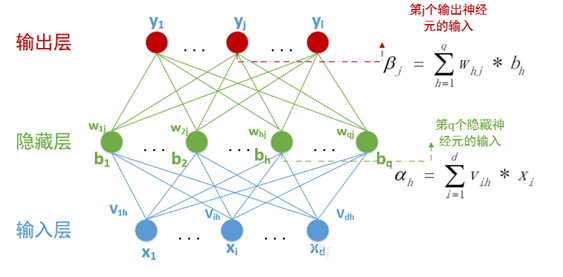

BP神经网络的拓扑结构

上面这张图是BP神经网络的拓扑结构。简而言之就是分为三个“层”。输入层、隐藏层和输出层（一般情况下隐藏层会有若干层，这里只画了一个隐藏层）。每个层都包含若干个神经元（图中圆形）。上一层的输出作为下一层输入（数据的联系如图中连线所示）

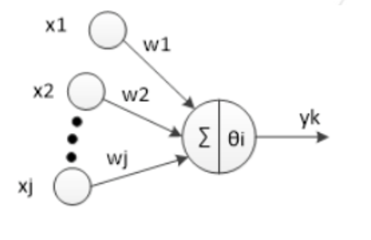

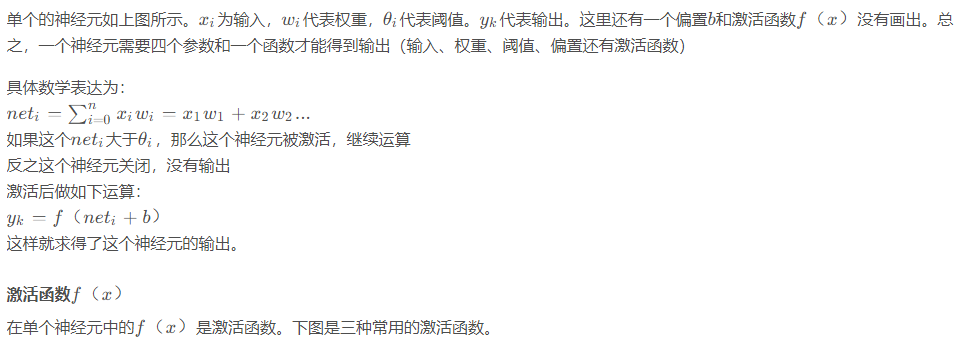

单个神经元

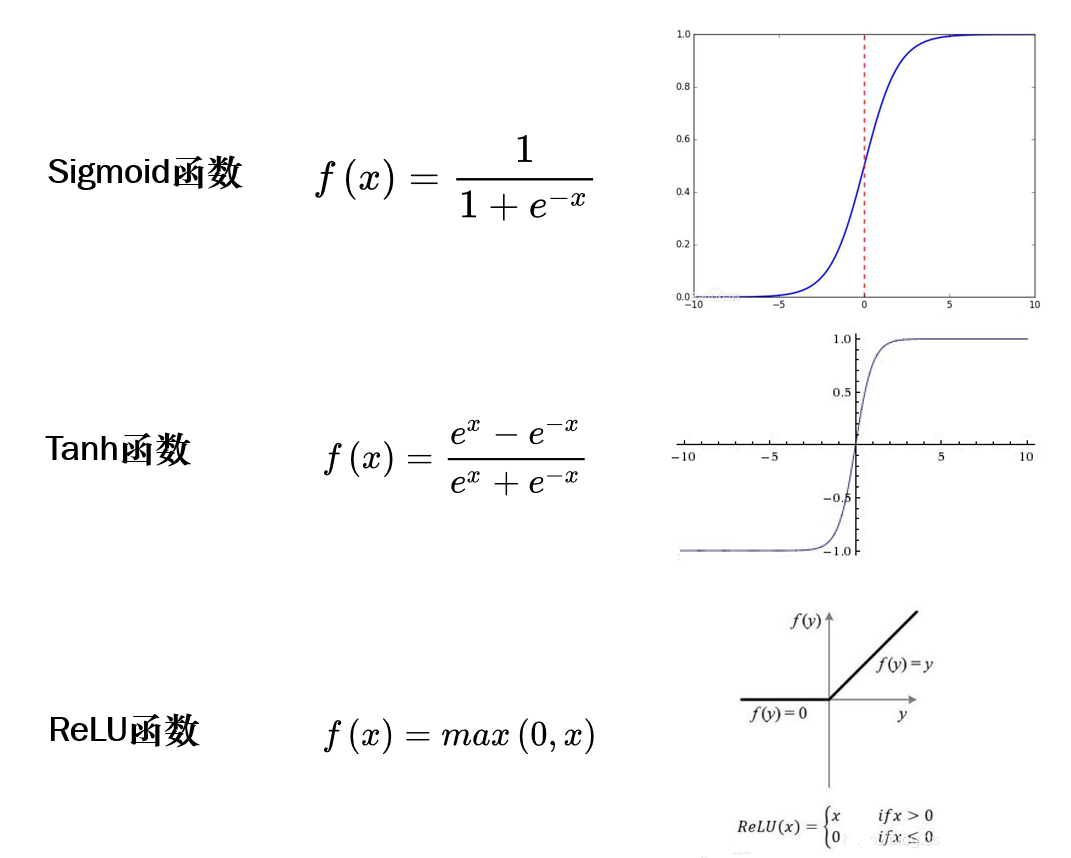

为什么要使用激活函数呢？

激活函数给神经元引入了非线性因素，使得神经网络可以任意逼近任何非线性函数，这样神经网络就可以应用到众多的非线性模型中。

如果没有激活函数，无论网络有多少层，输出都只能是输入的线性组合，这样就形成了原始的感知机。

反向传播

反向传播是这个算法的精髓！上文已经形象的说明了反向传播的大致原理。下面我们来看反向传播具体是怎么运行的。

就像猜价格游戏一样，通过不断调整你猜的价格，使得预测的价格接近真实的价格。

我们希望通过调整权重w ww，使得预测值o oo与真实值t tt的差距缩小。

那么首先我们需要先定义预测值o oo与真实值t tt的差距，我们用损失函数（loss function）来衡量。

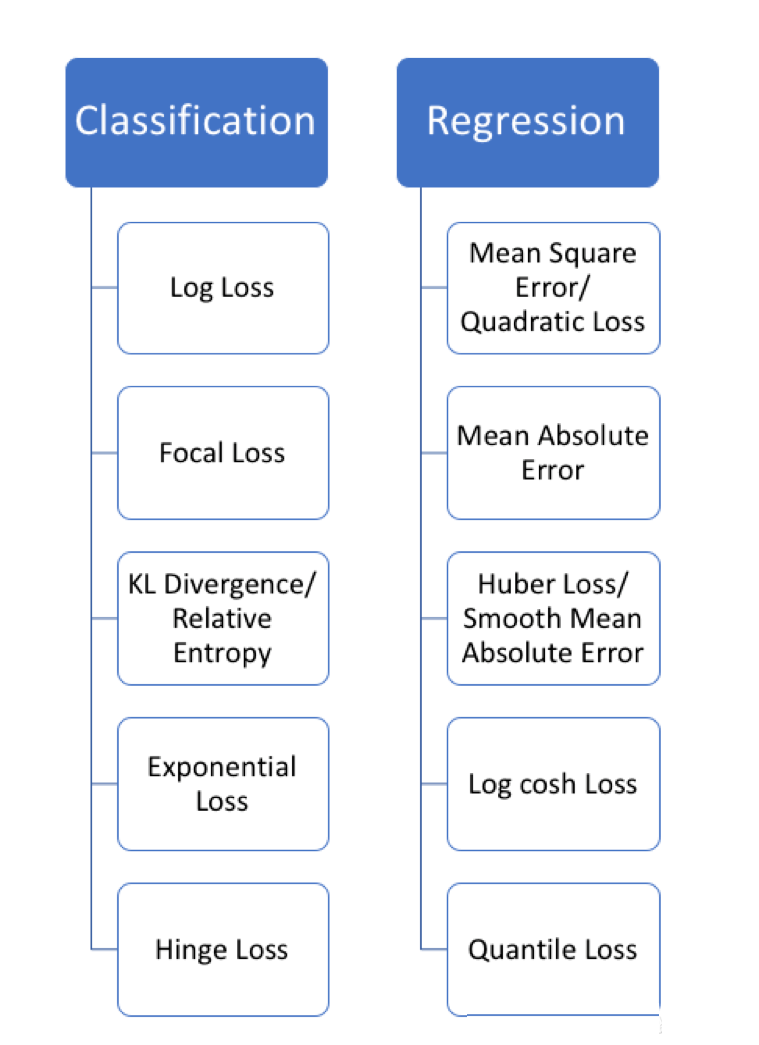

下面列出了几种常用的损失函数：

左边是解决分类问题时常用的损失函数，右边是解决回归问题时常用的损失函数。具体函数的公式我就不写了，你们具体要用的时候直接按照名字百度一下就好。

这边只提一下均方误差损失函数（MSE），因为下文要以他为例子：E = 1 / 2 ( o − t ) 2

其中E代表ERORR值，也叫LOSS值。是衡量误差的指标。

再说一遍，我们的目的就是通过调整权重w让E尽可能的小。所以我们建立权重w ww和E EE的函数，把权重w 看作自变量，把E看作因变量。求出导数。利用梯度下降的原理使E EE沿着越来越小的方向下降。

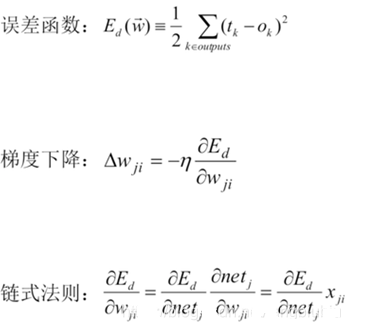

推导过程：

这里的误差函数就是均方误差（MSE），梯度下降的公式中η ηη代表学习率，是人为设定的一个参数。Δ w j i

​

我们要调整权重的改变值。

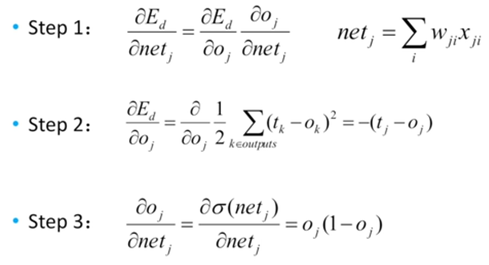

输出层求解步骤如下，注意理解Step2是对LOSS函数求偏导，Step3是对激活函数求偏导。

结果带入梯度下降公式可得：

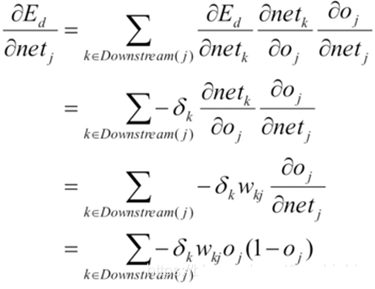

隐藏层求解步骤：

带入梯度下降公式可得：

根据求得的结果相应的调整权重w ww就完成了一次反向传播。

然后开始下一次迭代，循环往复，直至达到收敛条件，跳出循环。

BP神经网络的基本运行原理就介绍完了。

神经网络的Matlab实现

Matlab自带神经网络的工具包，所以实现的这个环节还是非常简单的。我以Matlab2020为例演示一下。（示例数据和题目来自“清风数学建模”）

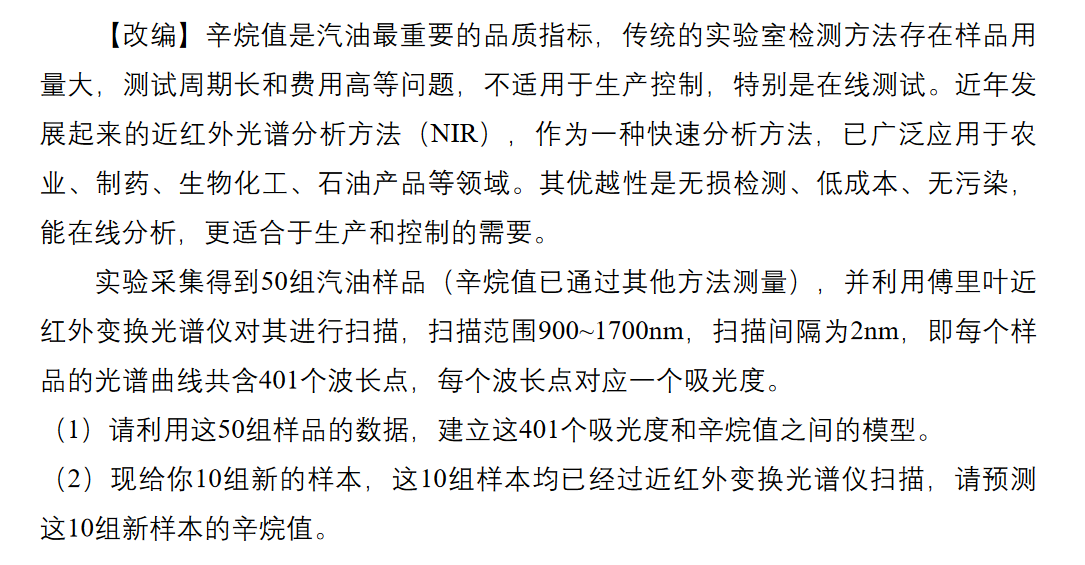

例题如下：

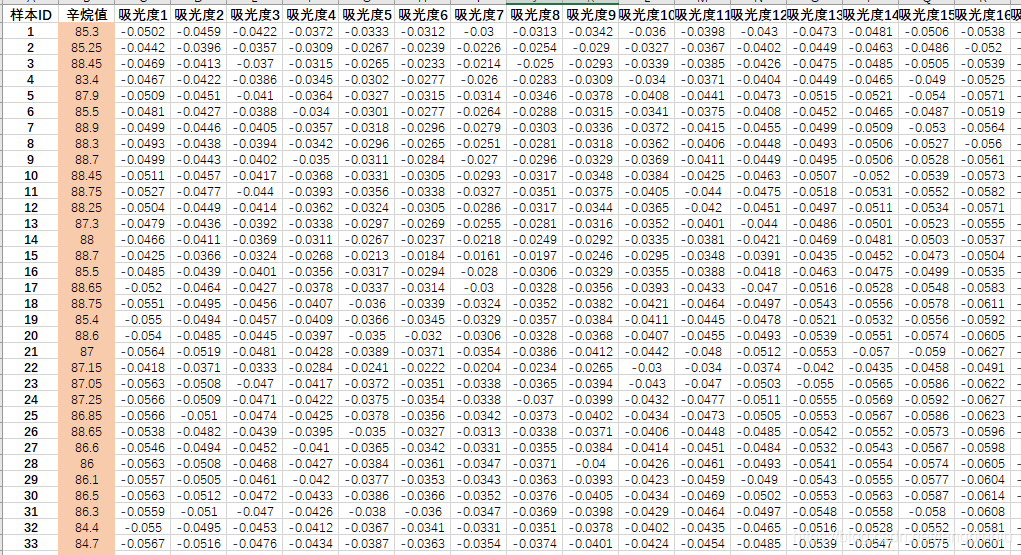

给出的数据保存在一个EXCEL文档中。截图了一小部分：

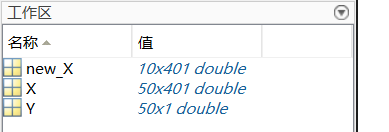

首先我先将数据导入到Matlab的变量中，X代表训练集和验证集的吸光度数据，Y代表训练集和验证集的辛烷值。new_X代表测试集

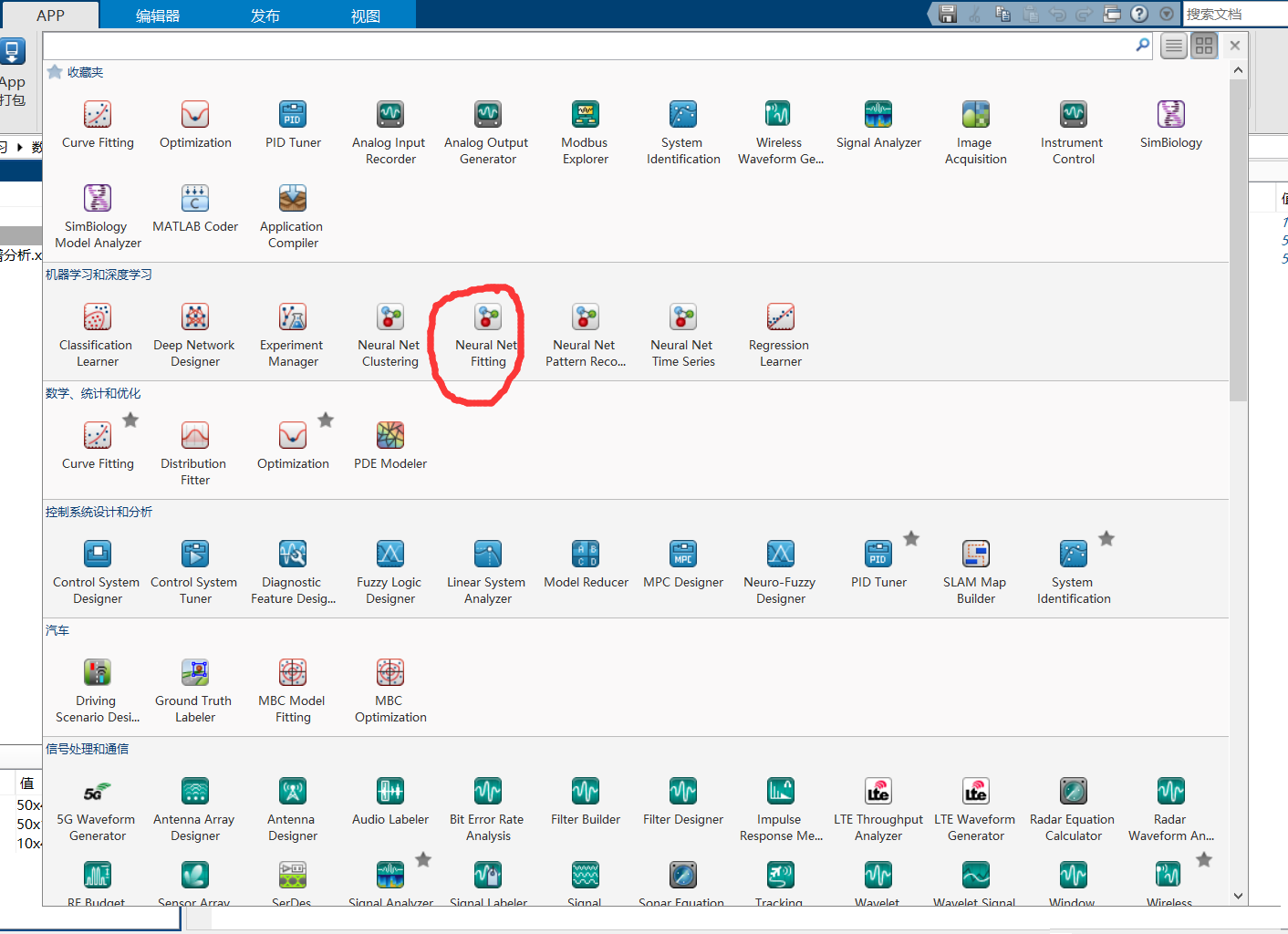

打开APP选项卡中的Neural Net Fitting

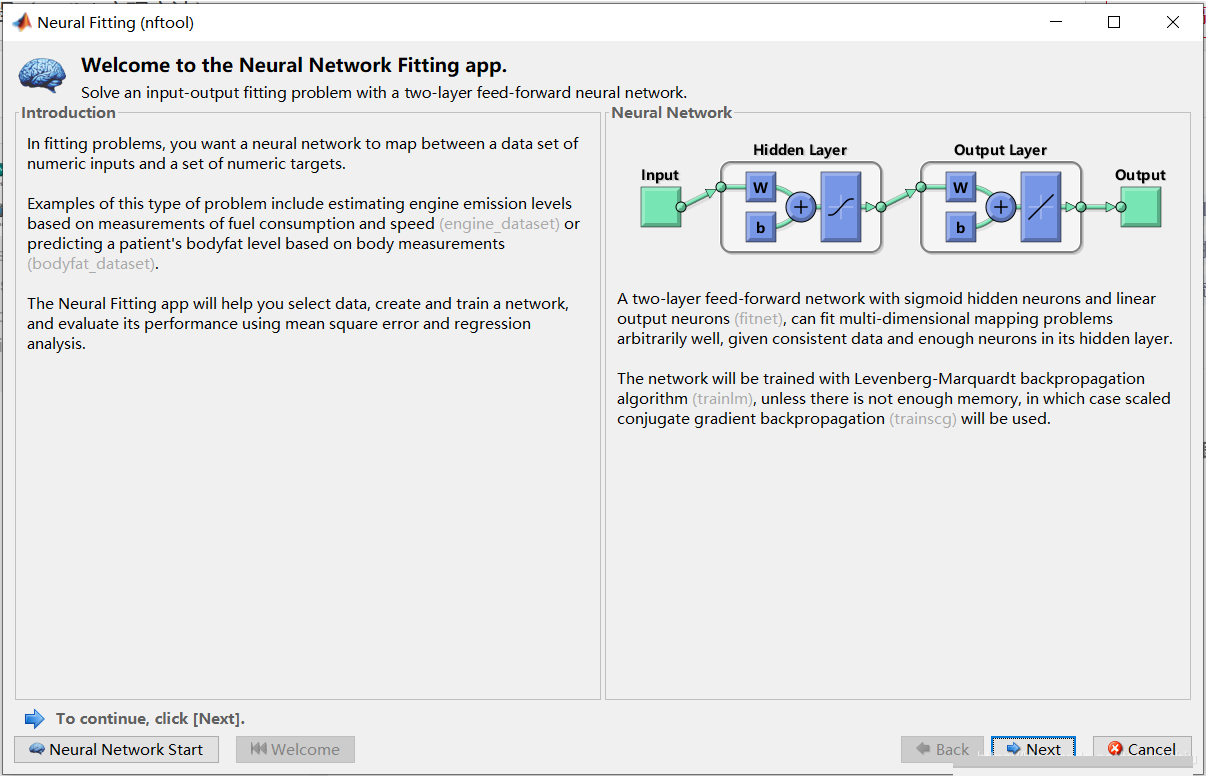

弹出如下对话框,这个主要是模型的简介，

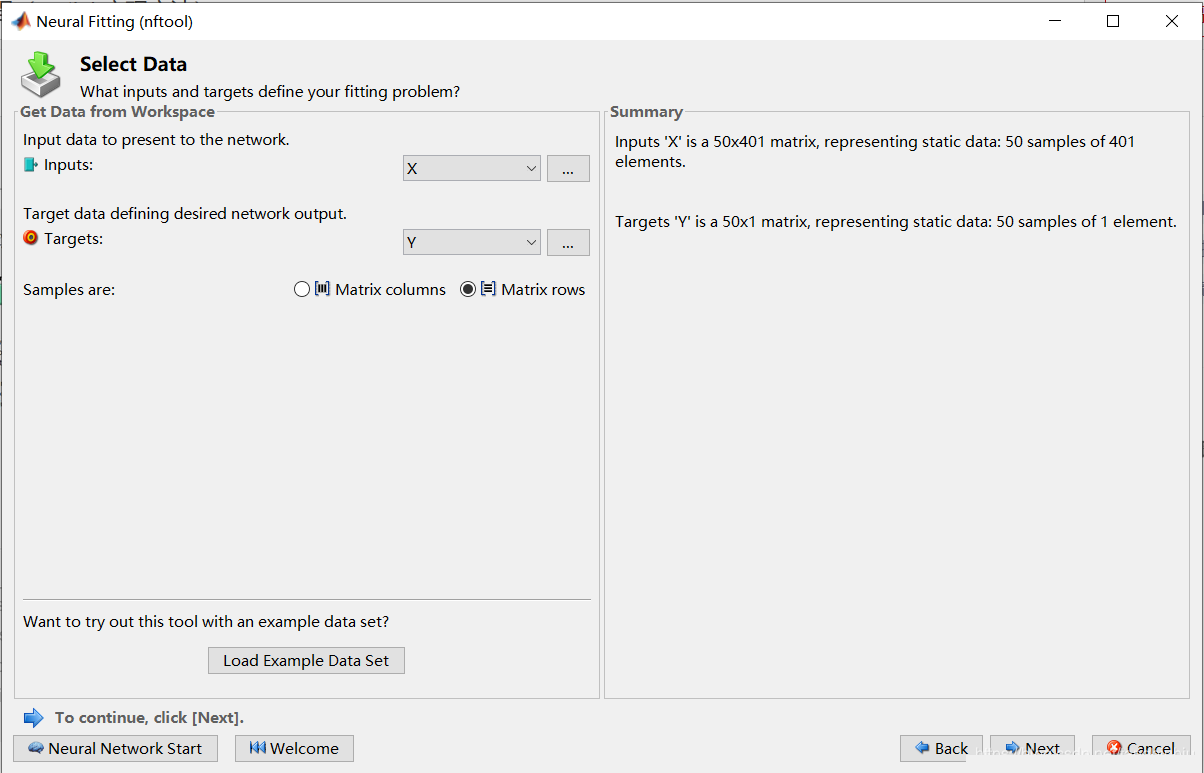

直接点NEXT得到下面对话框。Input选择输入值，Targets选择目标值。注意我们的数据是按行排列的，Samples选择Matrix rows。然后Next。

这个是训练集、验证集和测试集的比例，一般默认就好。Next。

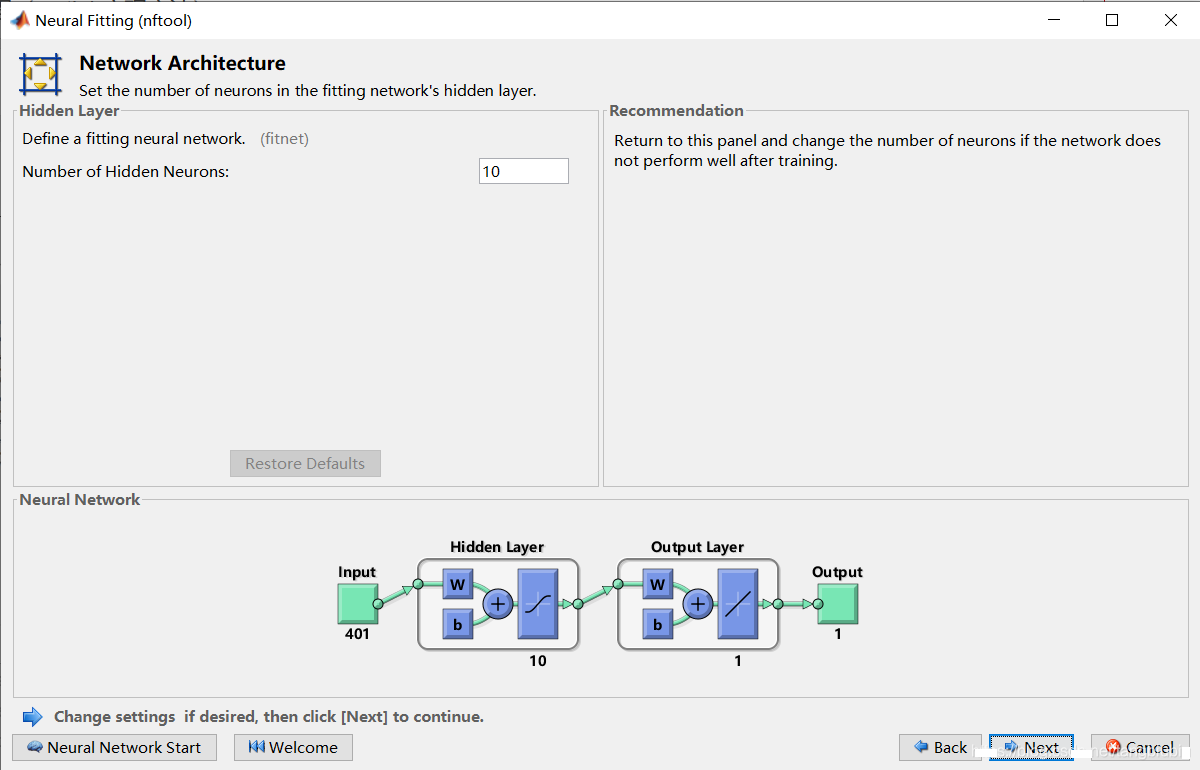

下面设定隐藏层神经元的个数，我选择默认，10。Next。

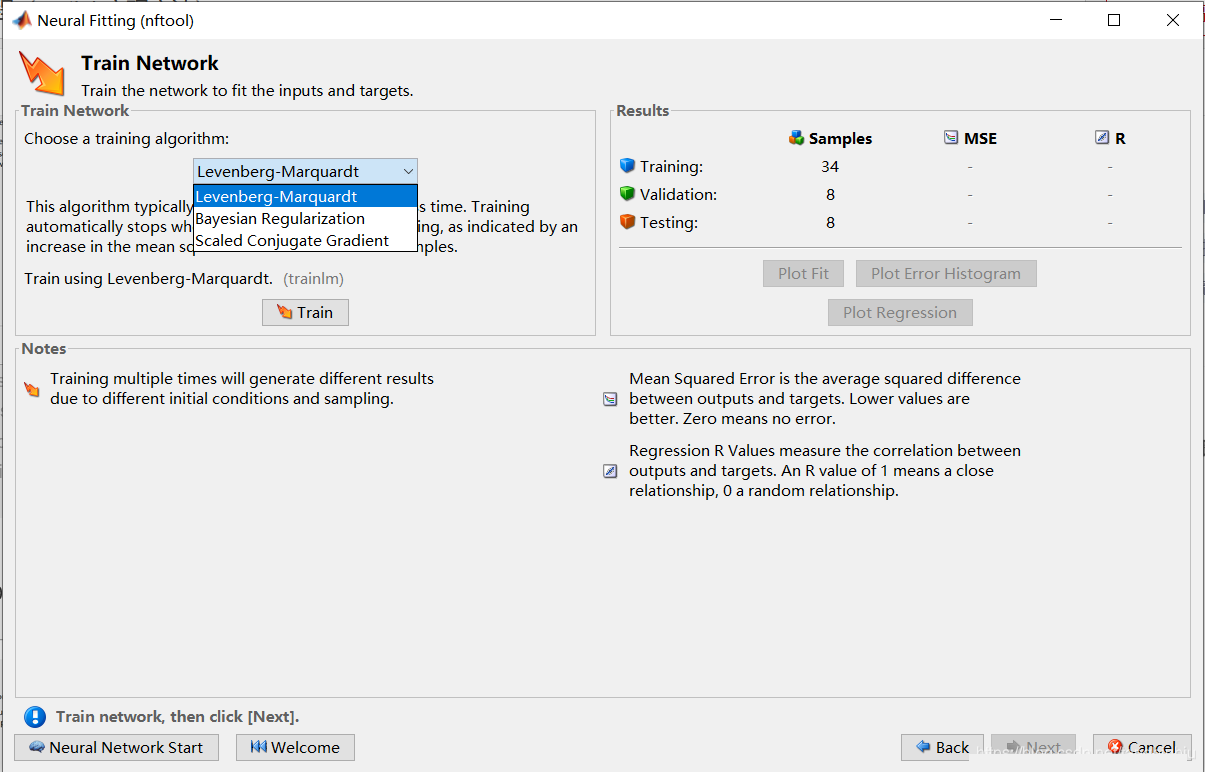

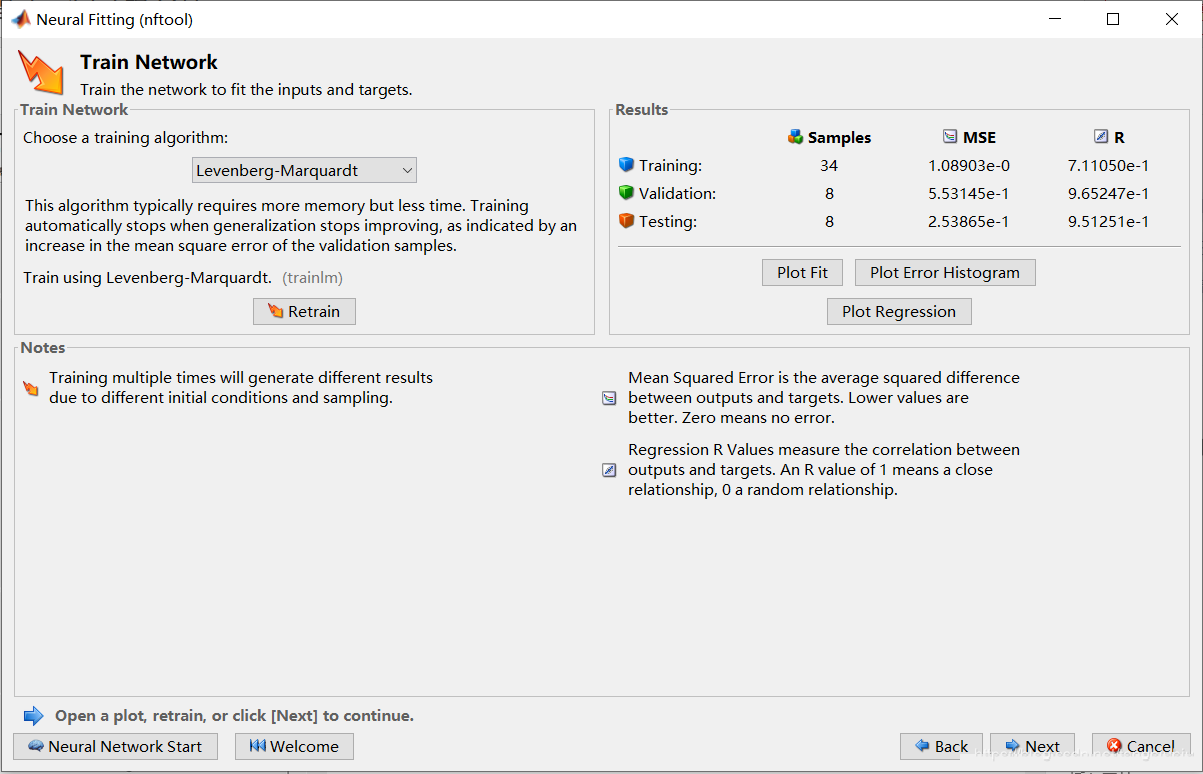

在下图的那个下拉框中选择算法。具体算法的区别可以百度一下。第二种是效果最好的，能有效减少过拟合现象，但收敛速度极慢。1、3两种算法不够准确，但很快。点击Train开始训练你的模型。

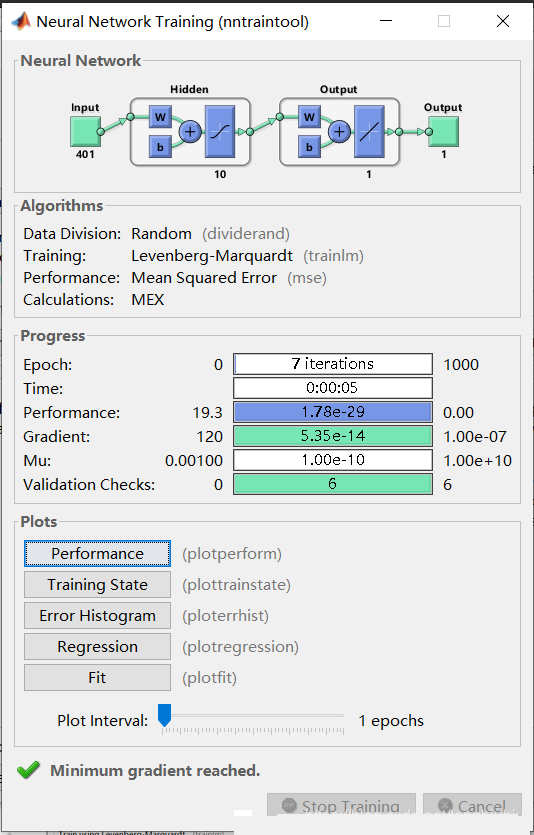

弹出如下对话框：

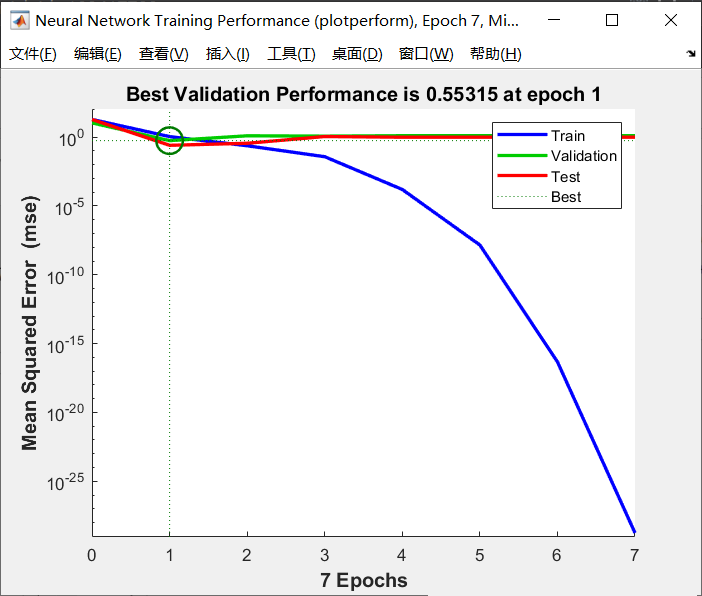

点击Performance查看误差曲线，误差当然是越小越好。

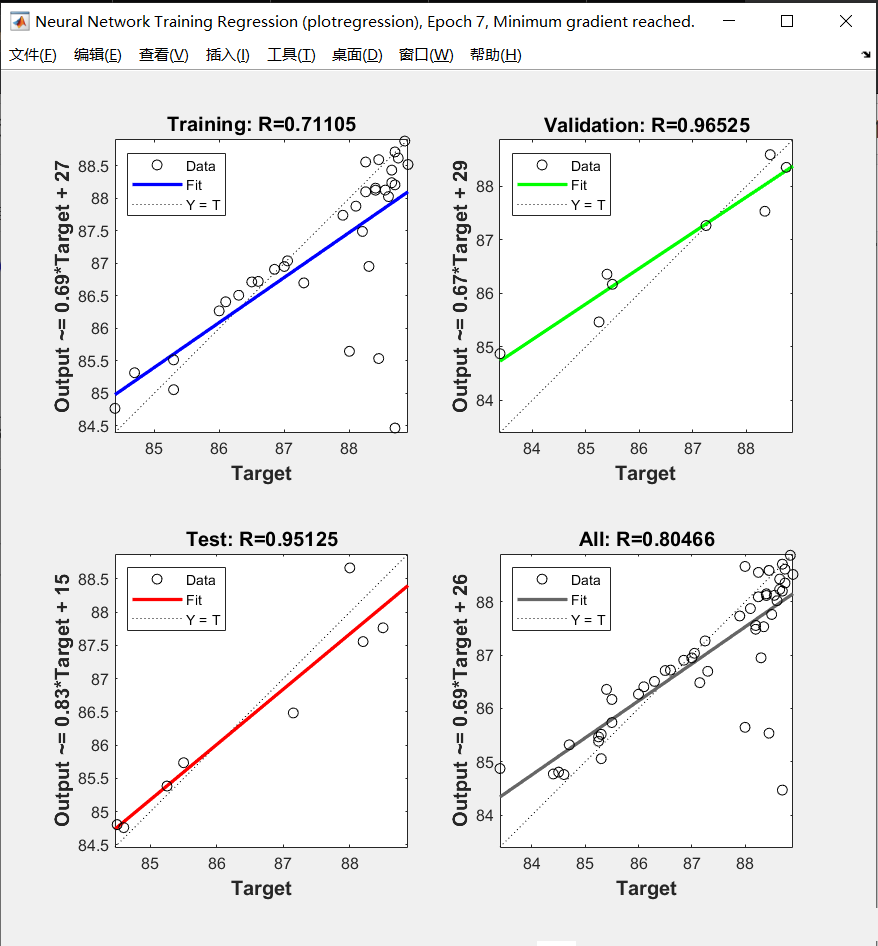

点Fit查看三个集的回归图，R越接近1越好。

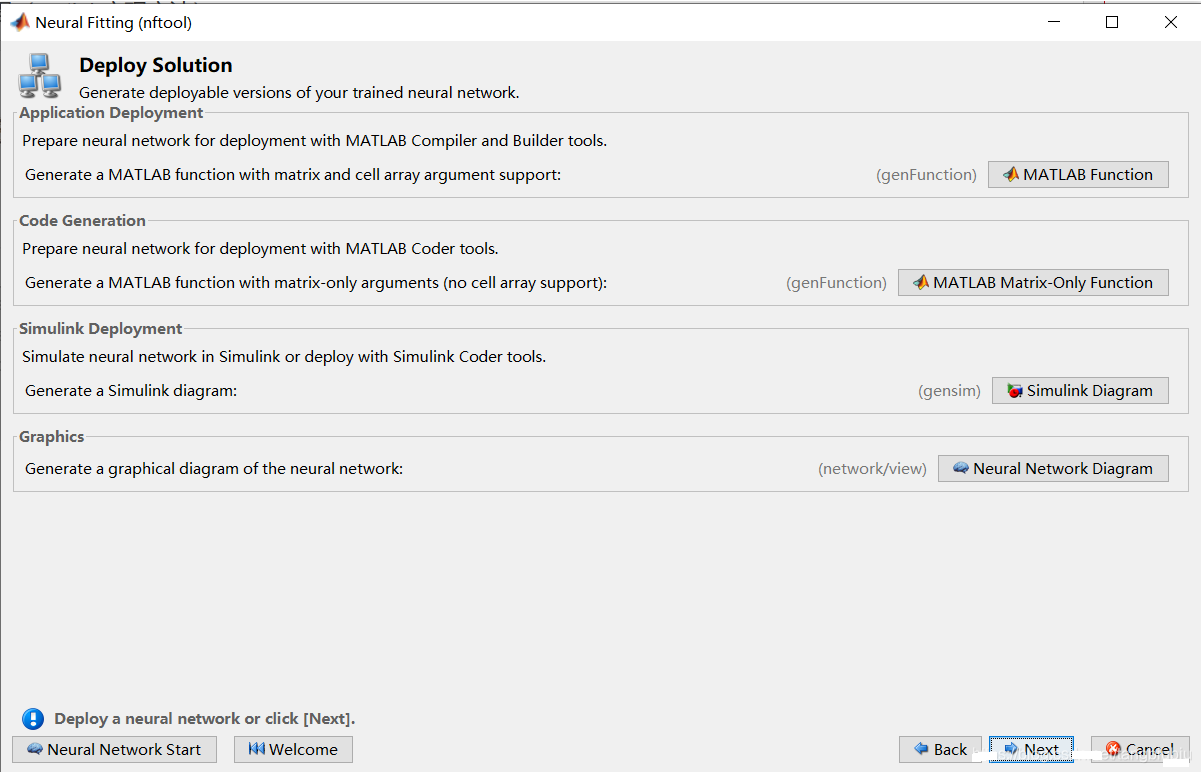

回到下面这个页面，直接Next两次。

matlab Function是生成模型的matlab代码

Neural Network Diagram是模型示意图，放在论文里比较好看。Next。

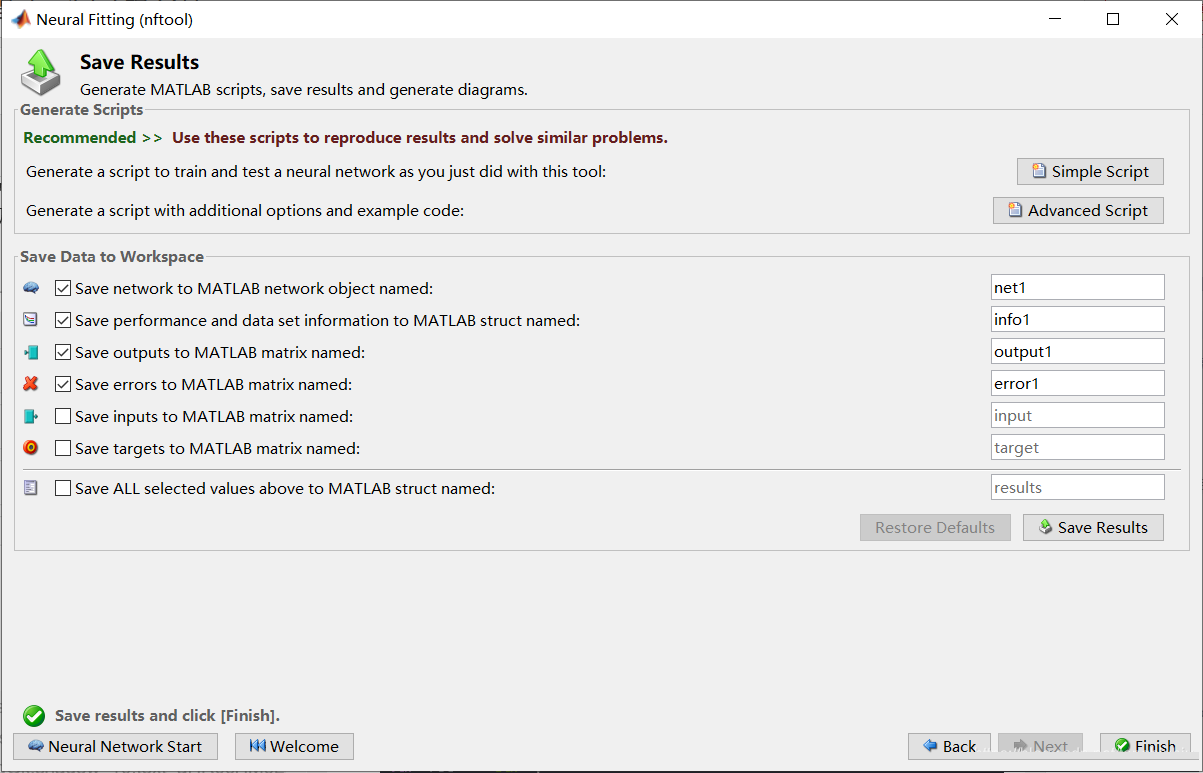

点Save Results,然后Finsh。

模型就训练好了，下面可以做预测了，执行下面代码：

% 这里要注意，我们要将指标变为列向量，然后再用sim函数预测
sim(net, new_X(1,:)')

% 写一个循环，预测接下来的十个样本的辛烷值
predict_y = zeros(10,1); % 初始化predict_y
for i = 1: 10
    result = sim(net, new_X(i,:)');
    predict_y(i) = result;
end
disp('预测值为：')
disp(predict_y)

得到预测结果：

到这里，实现过程就成功了。
