本文主要介绍了Kafka High Level Consumer，Consumer
Group，Consumer Rebalance，Low Level Consumer实现的语义，和适用场景。以及未来版本中对High
Level Consumer的重新设计——使用Consumer Coordinator解决Split
Brain和Herd等问题。
High Level Consumer
很多时候，客户程序只是希望从Kafka读取数据，不太关心消息offset的处理。同时也希望提供一些语义，例如同一条消息只被某一个Consumer消费（单播）或被所有Consumer消费（广播）。因此，Kafka
Hight Level Consumer提供了一个从Kafka消费数据的高层抽象，从而屏蔽掉其中的细节并提供丰富的语义。
Consumer Group
High Level Consumer将从某个Partition读取的最后一条消息的offset存于Zookeeper中(Kafka从0.8.2版本开始同时支持将offset存于Zookeeper中与将offset存于专用的Kafka
Topic中)。这个offset基于客户程序提供给Kafka的名字来保存，这个名字被称为Consumer
Group。Consumer Group是整个Kafka集群全局的，而非某个Topic的。每一个High

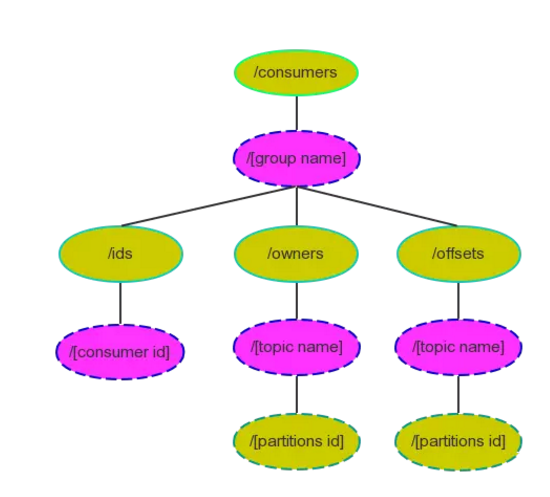

Level Consumer实例都属于一个Consumer Group，若不指定则属于默认的Group。Zookeeper中Consumer相关节点如下图所示

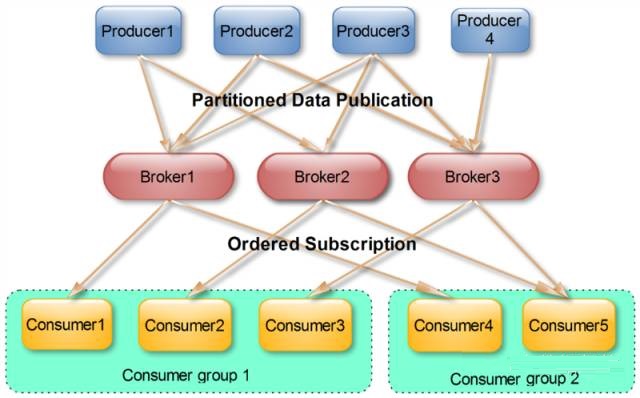

很多传统的Message Queue都会在消息被消费完后将消息删除，一方面避免重复消费，另一方面可以保证Queue的长度比较短，提高效率。而如上文所述，Kafka并不删除已消费的消息，为了实现传统Message
Queue消息只被消费一次的语义，Kafka保证每条消息在同一个Consumer Group里只会被某一个Consumer消费。与传统Message
Queue不同的是，Kafka还允许不同Consumer Group同时消费同一条消息，这一特性可以为消息的多元化处理提供支持。
实际上，Kafka的设计理念之一就是同时提供离线处理和实时处理。根据这一特性，可以使用Storm这种实时流处理系统对消息进行实时在线处理，同时使用Hadoop这种批处理系统进行离线处理，还可以同时将数据实时备份到另一个数据中心，只需要保证这三个操作所使用的Consumer在不同的Consumer

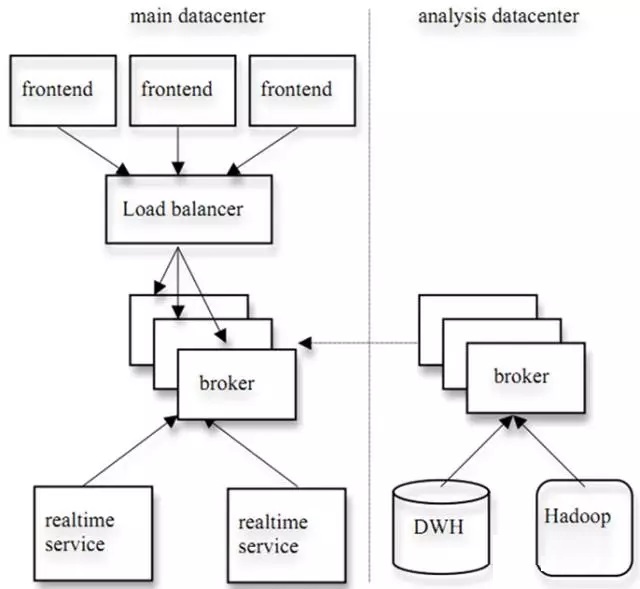

Group即可。下图展示了Kafka在LinkedIn的一种简化部署模型。

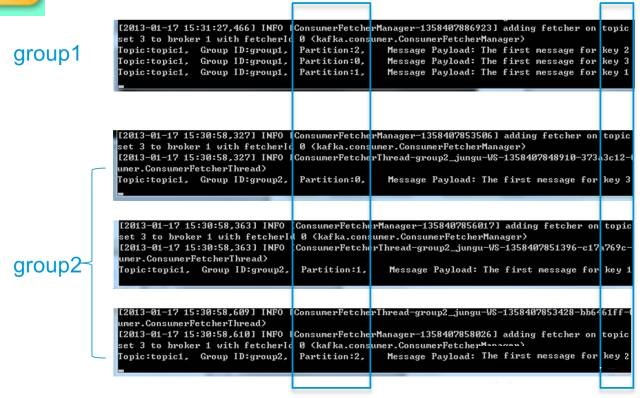

为了更清晰展示Kafka Consumer Group的特性，笔者进行了一项测试。创建一个Topic
(名为topic1)，再创建一个属于group1的Consumer实例，并创建三个属于group2的Consumer实例，然后通过Producer向topic1发送Key分别为1，2，3的消息。结果发现属于group1的Consumer收到了所有的这三条消息，同时group2中的3个Consumer分别收到了Key为1，2，3的消息，如下图所示。
注：上图中每个黑色区域代表一个Consumer实例，每个实例只创建一个MessageStream。实际上，本实验将Consumer应用程序打成jar包，并在4个不同的命令行终端中传入不同的参数运行。
High Level Consumer Rebalance
（本节所讲述Rebalance相关内容均基于Kafka High Level Consumer） Kafka保证同一Consumer Group中只有一个Consumer会消费某条消息，实际上，Kafka保证的是稳定状态下每一个Consumer实例只会消费某一个或多个特定Partition的数据，而某个Partition的数据只会被某一个特定的Consumer实例所消费。也就是说Kafka对消息的分配是以Partition为单位分配的，而非以每一条消息作为分配单元。这样设计的劣势是无法保证同一个Consumer

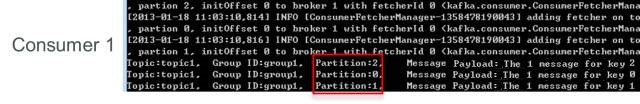

Group里的Consumer均匀消费数据，优势是每个Consumer不用都跟大量的Broker通信，减少通信开销，同时也降低了分配难度，实现也更简单。另外，因为同一个Partition里的数据是有序的，这种设计可以保证每个Partition里的数据可以被有序消费。 如果某Consumer Group中Consumer（每个Consumer只创建1个MessageStream）数量少于Partition数量，则至少有一个Consumer会消费多个Partition的数据，如果Consumer的数量与Partition数量相同，则正好一个Consumer消费一个Partition的数据。而如果Consumer的数量多于Partition的数量时，会有部分Consumer无法消费该Topic下任何一条消息。 如下例所示，如果topic1有0，1，2共三个Partition，当group1只有一个Consumer(名为consumer1)时，该
Consumer可消费这3个Partition的所有数据。

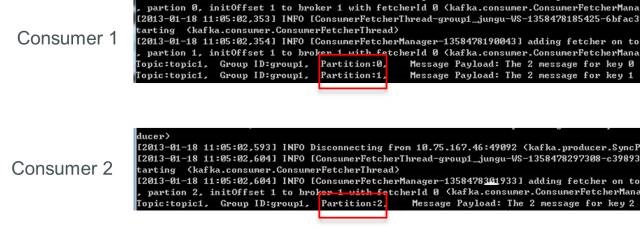

增加一个Consumer(consumer2)后，其中一个Consumer（consumer1）可消费2个Partition的数据（Partition
0和Partition 1），另外一个Consumer(consumer2)可消费另外一个Partition（Partition
2）的数据。

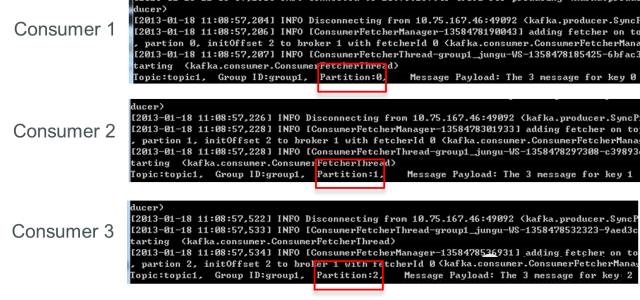

再增加一个Consumer(consumer3)后，每个Consumer可消费一个Partition的数据。consumer1消费partition0，consumer2消费partition1，consumer3消费partition2。

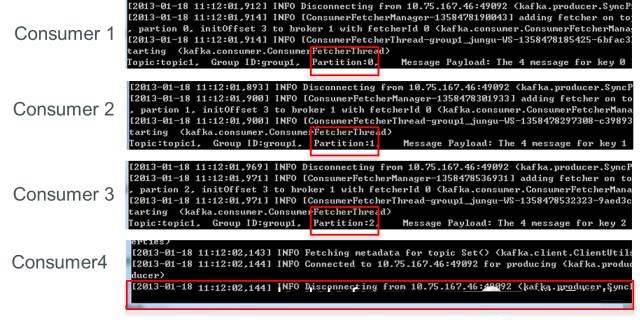

再增加一个Consumer（consumer4）后，其中3个Consumer可分别消费一个Partition的数据，另外一个Consumer（consumer4）不能消费topic1的任何数据。
此时关闭consumer1，其余3个Consumer可分别消费一个Partition的数据。
接着关闭consumer2，consumer3可消费2个Partition，consumer4可消费1个Partition。

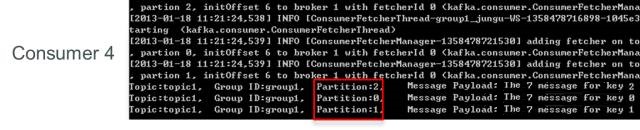

再关闭consumer3，仅存的consumer4可同时消费topic1的3个Partition。
Consumer Rebalance算法
* 将目标Topic下的所有Partirtion排序，存于PT * 对某Consumer Group下所有Consumer排序，存于CG，第i 个Consumer记为Ci * N=size(PT)/size(CG)，向上取整 * 解除Ci对原来分配的Partition的消费权（i从0开始） * 将第i*N到(i+1)*N个Partition分配给Ci Consumer Rebalance流程
目前，最新版（0.8.2.1）Kafka的Consumer Rebalance的控制策略是由每一个Consumer通过在Zookeeper上注册Watch完成的。每个Consumer被创建时会触发Consumer
Group的Rebalance，具体启动流程如下： * High Level Consumer启动时将其ID注册到其Consumer Group下，在Zookeeper上的路径为/consumers/[consumer
group]/ids/[consumer id] * 在/consumers/[consumer group]/ids上注册Watch * 在/brokers/ids上注册Watch * 如果Consumer通过Topic Filter创建消息流，则它会同时在/brokers/topics上也创建Watch * 强制自己在其Consumer Group内启动Rebalance流程
在这种策略下，每一个Consumer或者Broker的增加或者减少都会触发Consumer Rebalance。因为每个Consumer只负责调整自己所消费的Partition，为了保证整个Consumer
Group的一致性，当一个Consumer触发了Rebalance时，该Consumer Group内的其它所有其它Consumer也应该同时触发Rebalance。该方式有如下缺陷： Herd effect 任何Broker或者Consumer的增减都会触发所有的Consumer的Rebalance
Split Brain 每个Consumer分别单独通过Zookeeper判断哪些Broker和Consumer 宕机了，那么不同Consumer在同一时刻从Zookeeper“看”到的View就可能不一样，这是由Zookeeper的特性决定的，这就会造成不正确的Reblance尝试。
调整结果不可控 所有的Consumer都并不知道其它Consumer的Rebalance是否成功，这可能会导致Kafka工作在一个不正确的状态。
根据Kafka社区wiki，Kafka作者正在考虑在还未发布的0.9.x版本中使用中心协调器(Coordinator)。大体思想是为所有Consumer
Group的子集选举出一个Broker作为Coordinator，由它Watch Zookeeper，从而判断是否有Partition或者Consumer的增减，然后生成Rebalance命令，并检查是否这些Rebalance在所有相关的Consumer中被执行成功，如果不成功则重试，若成功则认为此次Rebalance成功（这个过程跟Replication
Controller非常类似）。具体方案将在后文中详细阐述。 Low Level Consumer
使用Low Level Consumer（Simple Consumer）的主要原因是，用户希望比Consumer
Group更好的控制数据的消费。例如： * 同一条消息读多次 * 只读取某个Topic的部分Partition * 管理事务，从而确保每条消息被处理一次，且仅被处理一次
与Consumer Group相比，Low Level Consumer要求用户做大量的额外工作。 * 必须在应用程序中跟踪offset，从而确定下一条应该消费哪条消息 * 应用程序需要通过程序获知每个Partition的Leader是谁 * 必须处理Leader的变化
使用Low Level Consumer的一般流程如下 * 查找到一个“活着”的Broker，并且找出每个Partition的Leader * 找出每个Partition的Follower * 定义好请求，该请求应该能描述应用程序需要哪些数据 * Fetch数据 * 识别Leader的变化，并对之作出必要的响应
Consumer 重新设计
根据社区社区wiki，Kafka在0.9.*版本中，重新设计Consumer可能是最重要的Feature之一。本节会根据社区wiki介绍Kafka
0.9.*中对Consumer可能的设计方向及思路。
设计方向
简化消费者客户端 部分用户希望开发和使用non-java的客户端。现阶段使用non-java发SimpleConsumer比较方便，但想开发High
Level Consumer并不容易。因为High Level Consumer需要实现一些复杂但必不可少的失败探测和Rebalance。如果能将消费者客户端更精简，使依赖最小化，将会极大的方便non-java用户实现自己的Consumer。 中心Coordinator 如上文所述，当前版本的High Level Consumer存在Herd Effect和Split
Brain的问题。如果将失败探测和Rebalance的逻辑放到一个高可用的中心Coordinator，那么这两个问题即可解决。同时还可大大减少Zookeeper的负载，有利于Kafka
Broker的Scale Out。 允许手工管理offset 一些系统希望以特定的时间间隔在自定义的数据库中管理Offset。这就要求Consumer能获取到每条消息的metadata，例如Topic，Partition，Offset，同时还需要在Consumer启动时得到每个Partition的Offset。实现这些，需要提供新的Consumer
API。同时有个问题不得不考虑，即是否允许Consumer手工管理部分Topic的Offset，而让Kafka自动通过Zookeeper管理其它Topic的Offset。一个可能的选项是让每个Consumer只能选取1种Offset管理机制，这可极大的简化Consumer
API的设计和实现。 Rebalance后触发用户指定的回调 一些应用可能会在内存中为每个Partition维护一些状态，Rebalance时，它们可能需要将该状态持久化。因此该需求希望支持用户实现并指定一些可插拔的并在Rebalance时触发的回调。如果用户使用手动的Offset管理，那该需求可方便得由用户实现，而如果用户希望使用Kafka提供的自动Offset管理，则需要Kafka提供该回调机制。
非阻塞式Consumer API 该需求源于那些实现高层流处理操作，如filter by， group by， join等，的系统。现阶段的阻塞式Consumer几乎不可能实现Join操作。
如何通过中心Coordinator实现Rebalance
成功Rebalance的结果是，被订阅的所有Topic的每一个Partition将会被Consumer
Group内的一个（有且仅有一个）Consumer拥有。每一个Broker将被选举为某些Consumer
Group的Coordinator。某个Cosnumer Group的Coordinator负责在该Consumer
Group的成员变化或者所订阅的Topic的Partititon变化时协调Rebalance操作。
Consumer 1) Consumer启动时，先向Broker列表中的任意一个Broker发送ConsumerMetadataRequest，并通过ConsumerMetadataResponse获取它所在Group的Coordinator信息。ConsumerMetadataRequest和ConsumerMetadataResponse的结构如下
ConsumerMetadataRequest
{
GroupId => String}
ConsumerMetadataResponse
{
ErrorCode => int16
Coordinator => Broker
} |
2）Consumer连接到Coordinator并发送HeartbeatRequest，如果返回的HeartbeatResponse没有任何错误码，Consumer继续fetch数据。若其中包含IllegalGeneration错误码，即说明Coordinator已经发起了Rebalance操作，此时Consumer停止fetch数据，commit
offset，并发送JoinGroupRequest给它的Coordinator，并在JoinGroupResponse中获得它应该拥有的所有Partition列表和它所属的Group的新的Generation
ID。此时Rebalance完成，Consumer开始fetch数据。相应Request和Response结构如下
HeartbeatRequest
{
GroupId => String
GroupGenerationId => int32
ConsumerId => String}
HeartbeatResponse
{
ErrorCode => int16
}
JoinGroupRequest
{
GroupId => String
SessionTimeout => int32
Topics => [String]
ConsumerId => String
PartitionAssignmentStrategy => String}
JoinGroupResponse
{
ErrorCode => int16
GroupGenerationId => int32
ConsumerId => String
PartitionsToOwn => [TopicName [Partition]]
}
TopicName => StringPartition => int32 |
Consumer状态机
Down：Consumer停止工作 Start up & discover coordinator：Consumer检测其所在Group的Coordinator。一旦它检测到Coordinator，即向其发送JoinGroupRequest。 Part of a group：该状态下，Consumer已经是该Group的成员，并周期性发送HeartbeatRequest。如HeartbeatResponse包含IllegalGeneration错误码，则转换到Stopped
Consumption状态。若连接丢失，HeartbeatResponse包含NotCoordinatorForGroup错误码，则转换到Rediscover
coordinator状态。 Rediscover coordinator：该状态下，Consumer不停止消费而是尝试通过发送ConsumerMetadataRequest来探测新的Coordinator，并且等待直到获得无错误码的响应。 Stopped consumption：该状态下，Consumer停止消费并提交offset，直到它再次加入Group。 故障检测机制 Consumer成功加入Group后，Consumer和相应的Coordinator同时开始故障探测程序。Consumer向Coordinator发起周期性的Heartbeat（HeartbeatRequest）并等待响应，该周期为
session.timeout.ms/heartbeat.frequency。若Consumer在session.timeout.ms内未收到HeartbeatResponse，或者发现相应的Socket
channel断开，它即认为Coordinator已宕机并启动Coordinator探测程序。若Coordinator在session.timeout.ms内没有收到一次HeartbeatRequest，则它将该Consumer标记为宕机状态并为其所在Group触发一次Rebalance操作。 Coordinator Failover过程中，Consumer可能会在新的Coordinator完成Failover过程之前或之后发现新的Coordinator并向其发送HeatbeatRequest。对于后者，新的Cooodinator可能拒绝该请求，致使该Consumer重新探测Coordinator并发起新的连接请求。如果该Consumer向新的Coordinator发送连接请求太晚，新的Coordinator可能已经在此之前将其标记为宕机状态而将之视为新加入的Consumer并触发一次Rebalance操作。

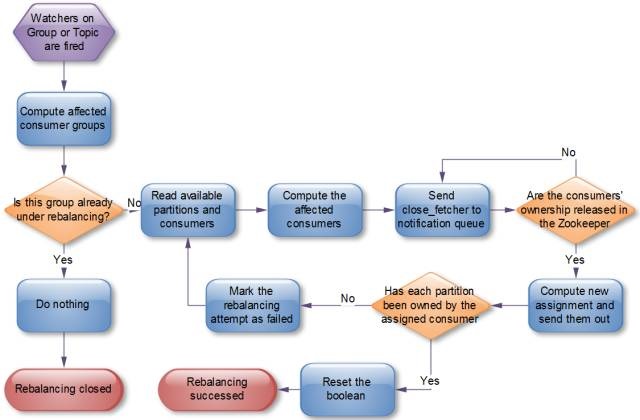

Coordinator 1）稳定状态下，Coordinator通过上述故障探测机制跟踪其所管理的每个Group下的每个Consumer的健康状态。 2）刚启动时或选举完成后，Coordinator从Zookeeper读取它所管理的Group列表及这些Group的成员列表。如果没有获取到Group成员信息，它不会做任何事情直到某个Group中有成员注册进来。 3）在Coordinator完成加载其管理的Group列表及其相应的成员信息之前，它将为HeartbeatRequest，OffsetCommitRequest和JoinGroupRequests返回CoordinatorStartupNotComplete错误码。此时，Consumer会重新发送请求。 4）Coordinator会跟踪被其所管理的任何Consumer Group注册的Topic的Partition的变化，并为该变化触发Rebalance操作。创建新的Topic也可能触发Rebalance，因为Consumer可以在Topic被创建之前就已经订阅它了。 Coordinator发起Rebalance操作流程如下所示。
Coordinator状态机
Down：Coordinator不再担任之前负责的Consumer Group的Coordinator Catch up：该状态下，Coordinator竞选成功，但还未能做好服务相应请求的准备。 Ready：该状态下，新竞选出来的Coordinator已经完成从Zookeeper中加载它所负责管理的所有Group的metadata，并可开始接收相应的请求。 Prepare for rebalance：该状态下，Coordinator在所有HeartbeatResponse中返回IllegalGeneration错误码，并等待所有Consumer向其发送JoinGroupRequest后转到Rebalancing状态。 Rebalancing：该状态下，Coordinator已经收到了JoinGroupRequest请求，并增加其Group
Generation ID，分配Consumer ID，分配Partition。Rebalance成功后，它会等待接收包含新的Consumer
Generation ID的HeartbeatRequest，并转至Ready状态。
Coordinator Failover 如前文所述，Rebalance操作需要经历如下几个阶段 1）Topic/Partition的改变或者新Consumer的加入或者已有Consumer停止，触发Coordinator注册在Zookeeper上的watch，Coordinator收到通知准备发起Rebalance操作。 2）Coordinator通过在HeartbeatResponse中返回IllegalGeneration错误码发起Rebalance操作。 3）Consumer发送JoinGroupRequest 4）Coordinator在Zookeeper中增加Group的Generation ID并将新的Partition分配情况写入Zookeeper 5）Coordinator发送JoinGroupResponse 在这个过程中的每个阶段，Coordinator都可能出现故障。下面给出Rebalance不同阶段中Coordinator的Failover处理方式。 1）如果Coordinator的故障发生在第一阶段，即它收到Notification并未来得及作出响应，则新的Coordinator将从Zookeeper读取Group的metadata，包含这些Group订阅的Topic列表和之前的Partition分配。如果某个Group所订阅的Topic数或者某个Topic的Partition数与之前的Partition分配不一致，亦或者某个Group连接到新的Coordinator的Consumer数与之前Partition分配中的不一致，新的Coordinator会发起Rebalance操作。 2）如果失败发生在阶段2，它可能对部分而非全部Consumer发出带错误码的HeartbeatResponse。与第上面第一种情况一样，新的Coordinator会检测到Rebalance的必要性并发起一次Rebalance操作。如果Rebalance是由Consumer的失败所触发并且Cosnumer在Coordinator的Failover完成前恢复，新的Coordinator不会为此发起新的Rebalance操作。 3）如果Failure发生在阶段3，新的Coordinator可能只收到部分而非全部Consumer的JoinGroupRequest。Failover完成后，它可能收到部分Consumer的HeartRequest及另外部分Consumer的JoinGroupRequest。与第1种情况类似，它将发起新一轮的Rebalance操作。 4）如果Failure发生在阶段4，即它将新的Group Generation ID和Group成员信息写入Zookeeper后。新的Generation
ID和Group成员信息以一个原子操作一次性写入Zookeeper。Failover完成后，Consumer会发送HeartbeatRequest给新的Coordinator，并包含旧的Generation
ID。此时新的Coordinator通过在HeartbeatResponse中返回IllegalGeneration错误码发起新的一轮Rebalance。这也解释了为什么每次HeartbeatRequest中都需要包含Generation
ID和Consumer ID。 5）如果Failure发生在阶段5，旧的Coordinator可能只向Group中的部分Consumer发送了JoinGroupResponse。收到JoinGroupResponse的Consumer在下次向已经失效的Coordinator发送HeartbeatRequest或者提交Offset时会检测到它已经失败。此时，它将检测新的Coordinator并向其发送带有新的Generation
ID 的HeartbeatRequest。而未收到JoinGroupResponse的Consumer将检测新的Coordinator并向其发送JoinGroupRequest，这将促使新的Coordinator发起新一轮的Rebalance。 |
