Kafka 是主流的消息流系统,其中的概念还是比较多的,下面通过图示的方式来梳理一下
Kafka 的核心概念,以便在我们的头脑中有一个清晰的认识。
01 基础
![](images/2021060721.webp.jpg)
Kafka 是一套流处理系统,可以让后端服务轻松的相互沟通,是微服务架构中常用的组件。
![](images/2021060722.webp.jpg)
02 生产者消费者
生产者服务 Producer 向 Kafka 发送消息,消费者服务 Consumer 监听 Kafka
接收消息。
![](images/2021060723.webp.jpg)
一个服务可以同时为生产者和消费者。
![](images/2021060724.webp.jpg)
03 Topics 主题
Topic 是生产者发送消息的目标地址,是消费者的监听目标。
![](images/2021060725.webp.jpg)
一个服务可以监听、发送多个 Topics。
![](images/20210607230.webp.jpg.webp.jpg)
Kafka 中有一个【consumer-group(消费者组)】的概念。
这是一组服务,扮演一个消费者。
![](images/2021060726.webp.jpg)
如果是消费者组接收消息,Kafka 会把一条消息路由到组中的某一个服务。
![](images/2021060727.webp.jpg)
这样有助于消息的负载均衡,也方便扩展消费者。
Topic 扮演一个消息的队列。首先,一条消息发送了。
![](images/2021060728.webp.jpg)
然后,这条消息被记录和存储在这个队列中,不允许被修改。
![](images/2021060729.webp.jpg)
接下来,消息会被发送给此 Topic 的消费者。
但是,这条消息并不会被删除,会继续保留在队列中。
![](images/20210607210.webp.jpg)
继续发送消息。
![](images/20210607211.webp.jpg)

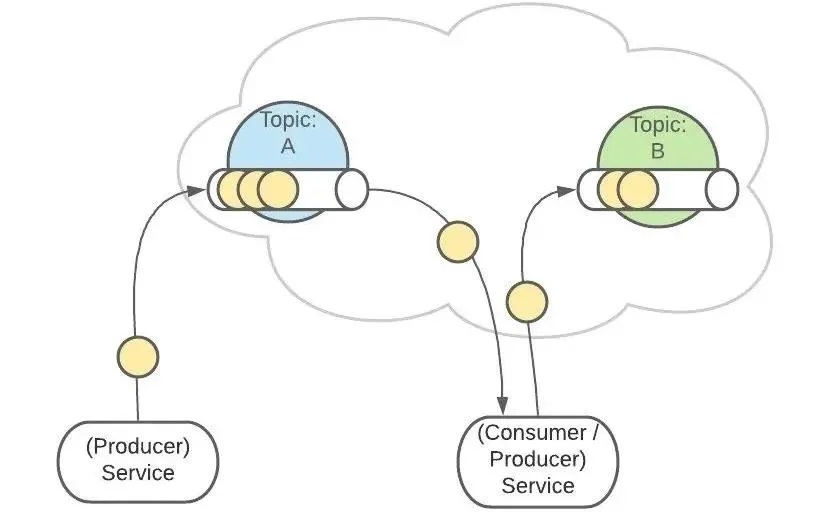

像之前一样,这条消息会发送给消费者、不允许被改动、一直呆在队列中。(消息在队列中能呆多久,可以修改
Kafka 的配置) ![](images/20210607212.webp.jpg)
![](images/20210607213.webp.jpg)
04 Partitions 分区
上面 Topic 的描述中,把 Topic 看做了一个队列,实际上,一个
Topic 是由多个队列组成的,被称为【Partition(分区)】。
这样可以便于 Topic 的扩展。 ![](images/20210607214.webp.jpg)
生产者发送消息的时候,这条消息会被路由到此 Topic 中的某一个 Partition。 ![](images/20210607215.webp.jpg)
消费者监听的是所有分区并消耗所有人的事件。 ![](images/20210607216.webp.jpg)
生产者发送消息时,默认是面向 Topic 的,由 Topic 决定放在哪个 Partition,默认使用轮询策略。 ![](images/20210607217.webp.jpg)
也可以配置 Topic,让同类型的消息都在同一个 Partition。
例如,处理用户消息,可以让某一个用户所有消息都在一个 Partition。
例如,用户 1 发送了 3 条消息:A、B、C,默认情况下,这 3 条消息是在不同的 Partition
中(如 P1、P2、P3)。
在配置之后,可以确保用户 1 的所有消息都发到同一个分区中(如 P1)。 ![](images/20210607218.webp.jpg)
这个功能有什么用呢?这是为了提供消息的【有序性】。
消息在不同的 Partition 是不能保证有序的,只有一个 Partition 内的消息是有序的。 ![](images/20210607219.webp.jpg)
![](images/20210607220.webp.jpg)
05 架构
Kafka 是集群架构的,ZooKeeper是重要组件。 ![](images/20210607221.webp.jpg)
ZooKeeper 管理着所有的 Topic 和 Partition。
Topic 和 Partition 存储在 Node 物理节点中,ZooKeeper负责维护这些 Node。 ![](images/20210607222.webp.jpg)
例如,有 2 个 Topic,各自有 2 个 Partition。
![](images/20210607223.webp.jpg)
这是逻辑上的形式,但在 Kafka 集群中的实际存储可能是这样的: ![](images/20210607224.webp.jpg)
Topic A 的 Partition #1 有 3 份,分布在各个 Node 上。
这样可以增加 Kafka 的可靠性和系统弹性。
3 个 Partition #1 中,ZooKeeper 会指定一个 Leader,负责接收生产者发来的消息。 ![](images/20210607225.webp.jpg)
其他 2 个 Partition #1 会作为 Follower,Leader 接收到的消息会复制给
Follower。 ![](images/20210607226.webp.jpg)
这样,每个 Partition 都含有了全量消息数据。
![](images/20210607227.webp.jpg)
即使某个 Node 节点出现了故障,也不用担心消息的损坏。
Topic A 和 Topic B 的所有 Partition 分布可能就是这样的: ![](images/20210607228.webp.jpg)
|
