01 京东零售流量数仓架构

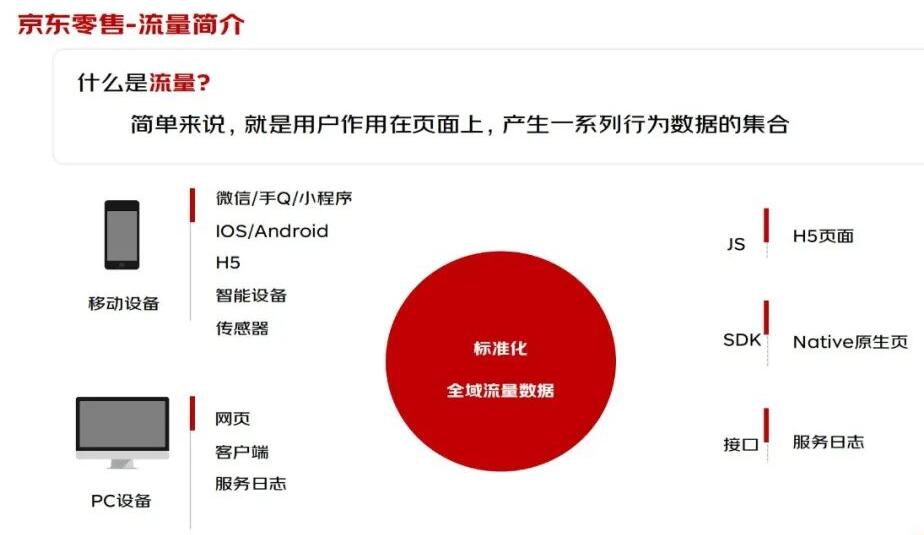

1. 京东零售——流量简介

① 什么是流量？

简单来说，流量就是用户作用在京东页面上，产生一系列行为数据的集合。

② 流量数据的来源

数据来源主要是移动端和PC端，以及线下店、外部采买、合作商的数据等。

这些数据是如何流转到数仓的呢？

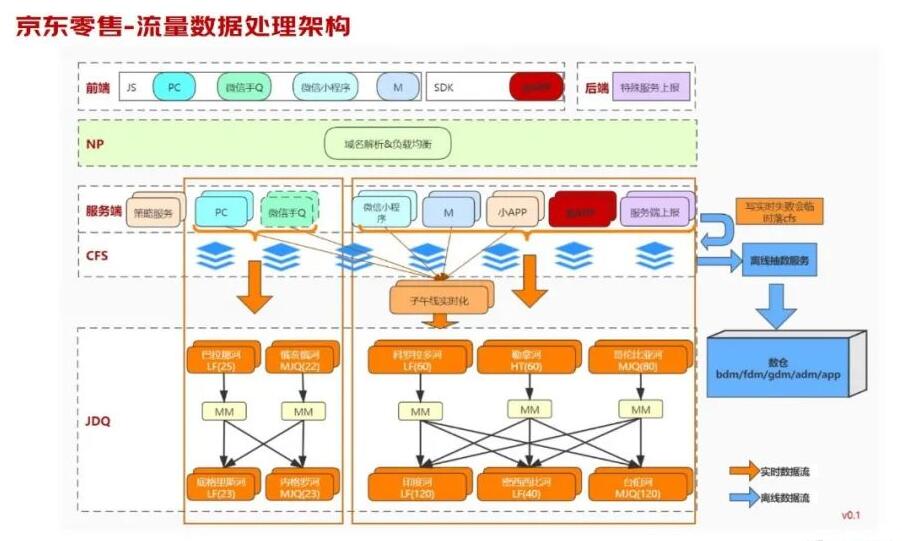

2. 京东零售——流量数据处理架构

由架构图可以看出，对不同的终端采取不同的采集模式；例如，对APP原生页面采取SDK的采集模式，对于PC、H5页面是JS采集，数据采集后按照实时和离线双写，离线直接写到CFS分布式文件系统中，每小时从CFS拉取数据文件，同时对数据文件大小、采集ip进行监控，防止数据丢失；实时是以白名单的方式动态配置，写到kafka中，最后将数据入仓。

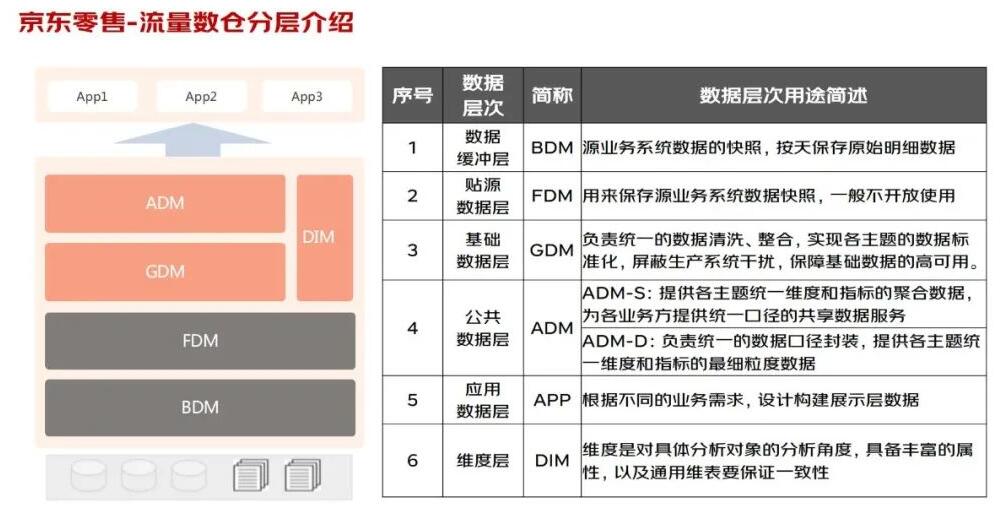

3. 京东零售——流量数仓分层介绍

数据流转到数仓会进行一些统一化的管理，数仓是如何分层的呢？

受京东业务复杂度和数据体量的影响，整体分层较细，分为：数据缓冲层（BDM）、贴源数据层（FDM）、基础数据层（GDM）、公共数据层（ADM）、应用数据层（APP）五层。

① BDM层

是源业务系统的一些数据，会进行永久性保存。

② FDM层

主要是从报文日志转化成业务格式，对业务字段进行拆解、排序和数据回写等，例如用户逛京东时前期未登录，最终下单时才登陆，那对用户全链路回写便是在这一层进行。

③ GDM层

按照主题域进行标准化封装，整体会屏蔽生产系统干扰，同时会处理数据回灌事情。

④ ADM层

ADM是公共数据层，面向主题、面向业务过程的数据整合，目前划分成两层：ADM-D、ADM-S。

ADM-D负责统一的数据口径封装，提供各主题统一维度和指标的最细粒度数据；

ADM-S提供各主题统一维度和指标的聚合数据， 为各业务方提供统一口径的共享数据。

⑤ APP层

数据看板的数据整合，也可以进行一些跨主题的聚合数据处理。

⑥ 维度层

DIM层主要就是一些通用的维度数据。

基于以上的数仓分层方案，来看下京东流量数仓架构在离线和实时上别分是如何处理的。

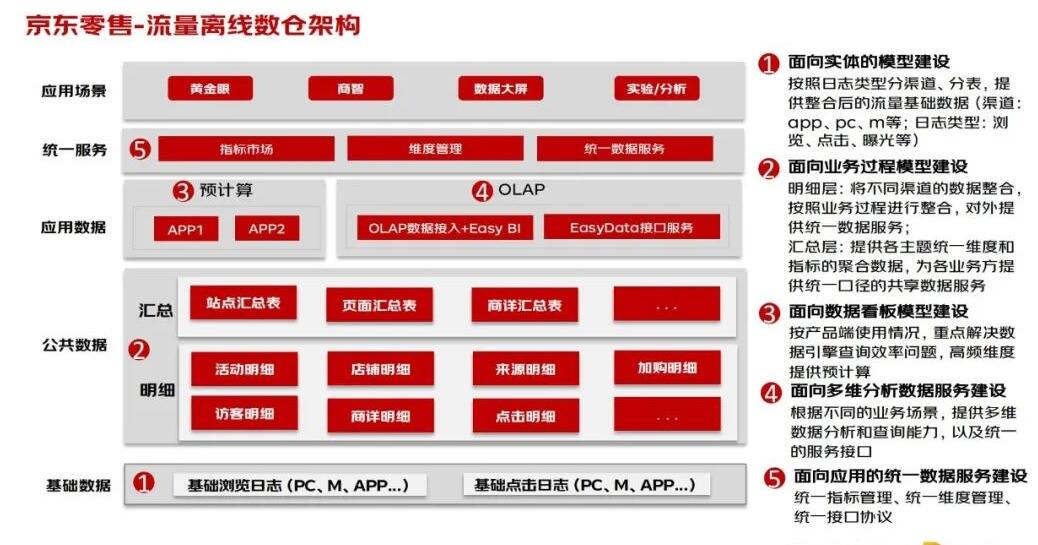

4. 京东零售-流量离线数仓架构

① 基础数据层

离线数仓最下面一部分是基础数据，主要面向实体模型建设，按照数据渠道和不同类型做数据整合，例如渠道：app、pc、m等；日志类型：浏览、点击、曝光等。

② 公共数据层

这一层也是大家应用比较广泛的一层，上面也提到了adm面向业务过程的模型建设，这层也是分成了明细和汇总两层。在明细层，我们会把所有的业务口径沉淀到adm明细中，封装各种业务标识，保障数据口径统一管理，避免口径二义性，同时，为数据可视化管理，提供源数据依赖。

③ 应用数据层

应用层主要是面向数据看板的建设，提供预计算和OLAP两种方式服务模式，这一层整体上会很薄，重点解决数据引擎查询效率问题，高频访问的维度提供预计算、低频应用的数据由OLAP方式提供数据服务。

④ 数据服务层

面向多维数据分析场景，进行指标和维度的统一管理，以及服务接口的可视化管理，对外提供统一的数据服务。

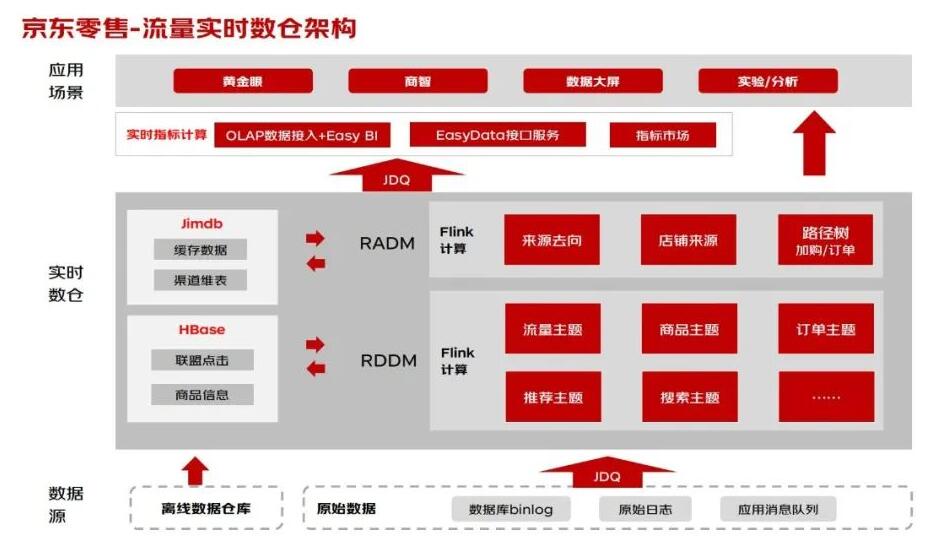

5. 京东零售——流量实时数仓架构

实时数仓与离线数仓的建设理念是基本一致的。

RDDM是分渠道、分站点、分日志类型的实时数据流，构建过程中主要考虑解耦，如果只消费部分数据，依然需要全量读取，对带宽、i/o都是一种浪费。同时，也方便下游按照业务实际情况进行数据融合。

RADM面向业务场景，在RDDM的基础上进行整体封装整合，例如商详、来源去向、路径树等业务场景。

在整体封装后，数据会接入到指标市场，按照统一的接口协议和元数据管理规范进行录入，对外提供统一的数据服务。

以上主要介绍了京东流量场景的数据处理架构，接下来我们结合一个京东实际案例，讲述京东特殊场景下的数据处理方案。

02 京东零售场景的数据处理

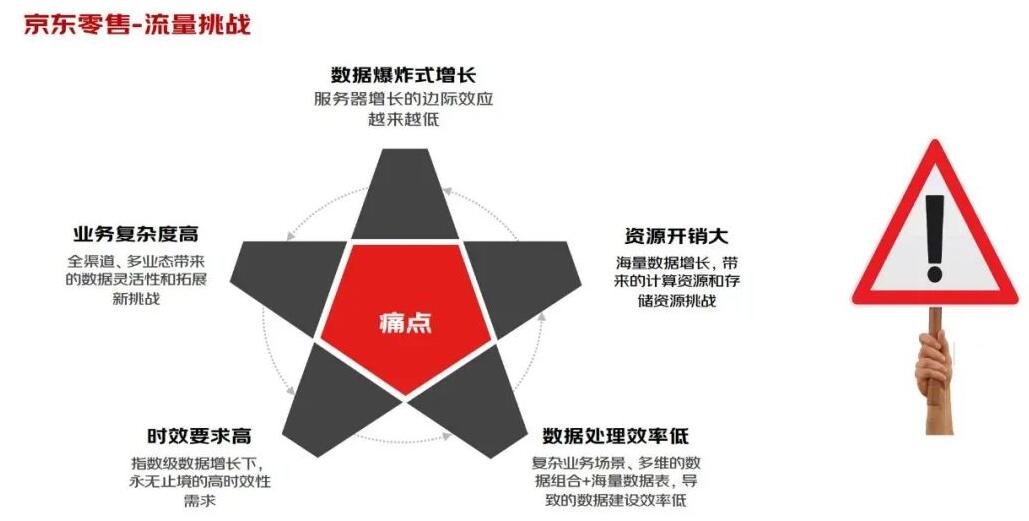

1. 京东零售——流量挑战

首先是数据爆炸式的增长。2015年至今，整体的数据量翻了约十几倍，但资源情况并没有相应成比例的增长。其次，业务的复杂度升高，包括新增了小程序、开普勒、线下店的一些数据以及并购的企业的数据等，因此整体的数据格式以及完备度上还是存在较大差异的。再次，随着业务发展，流量精细化运营的场景增多，但数据服务的时效并没有较大变化，需要我们在有限时间内处理一些更多更大体量的数据，以满足更多场景化应用。特别是京东刷岗这样的场景，对数据的范围、需要处理的数据量，以及数据时效都是一个比较大的挑战。

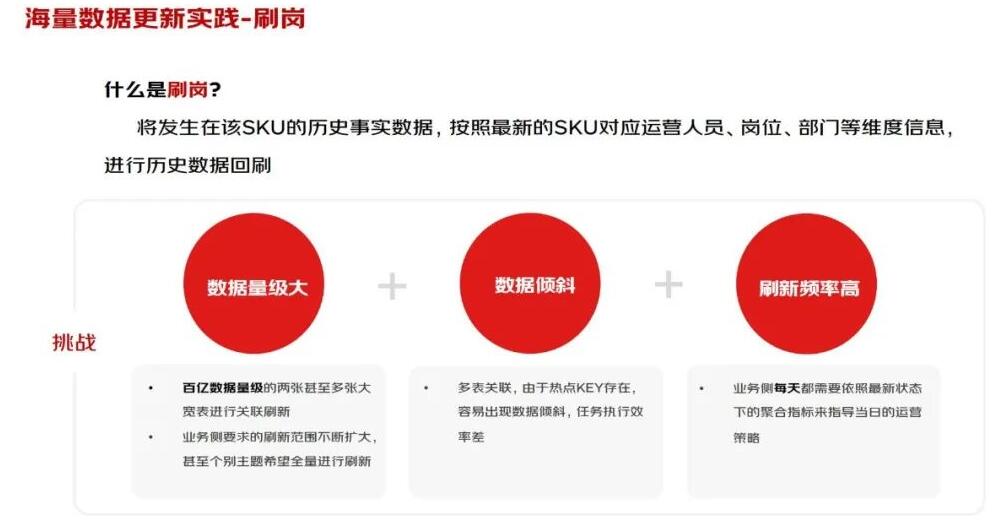

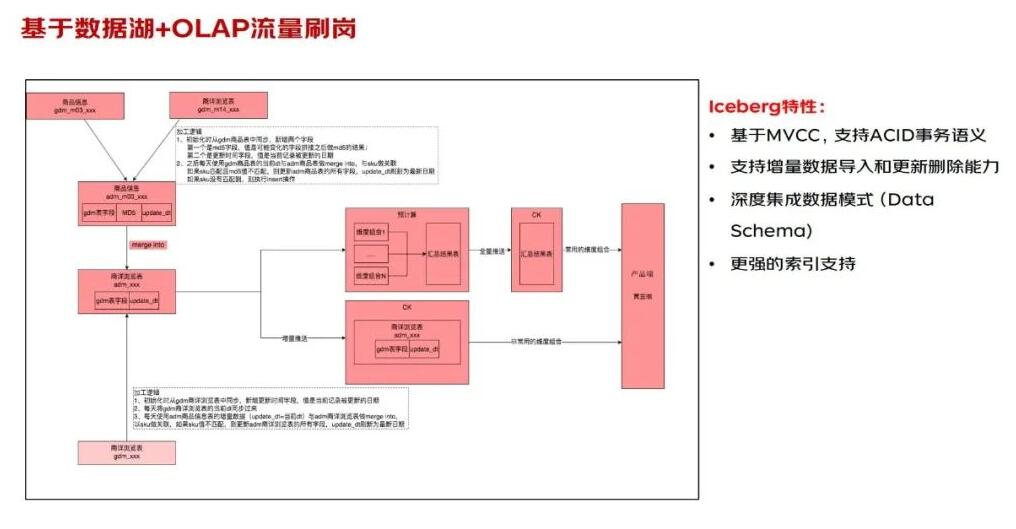

2. 海量数据更新实践——刷岗

什么是刷岗？将发生在该SKU的历史事实数据，按照最新的SKU对应运营人员、岗位、部门等维度信息，进行历史数据回刷。

刷岗在京东也经历了多个阶段，从最初数据量较小，采取全量刷岗的模式，后续逐渐升级成增量的刷岗。后续采取OLAP的刷岗模式，也就是将数据写到CK中，通过Local join进行关联查询。目前我们通过iceberg+olap的方式来实现数据刷岗。

首先构建iceberg表；其次、对流量商品表的更新处理，将所有会发生变化的字段拼接做MD5的转化，后续每天做这种差异化的判断，如果有变化就做upsert操作；最后，生成的流量商品表与事实表进行merge into，进而得到刷岗更新后的数据；同时在此数据基础上，针对不同应用频率的数据，采取了预计算和OLAP两种数据服务模式。

通过数据湖的方式来实现数据更新，相比于hive存储格式，支持多版本并发控制，同时支持ACID事务语义，保障他的一致性，数据在同一个批次内提交，要么全对，要么全错，不会更新一部分。另外，支持增量数据导入和更新删除能力，支持upsert操作，整天数据处理的复杂度要降低很多，同时在资源的消耗和性能以及数据处理范围上较hive端模式都有了极大的提升。

基于数据湖的模式进行刷岗目前还面临数据倾斜的问题需要解决。

3. 数据倾斜治理方案

① 数据倾斜的原因及处理方式

数据倾斜出现的一个主要原因是数据分布不均，出现热点key。对于数据倾斜的处理方案，比较常见的有：优化参数，如增加reduce的个数、过滤一些异常值、赋随机值，或者按经验值设置固定阈值，把大于某阈值的数据单独处理。赋随机数的处理方式，当任务执行过程中，某个节点异常，切换新节点重新执行，随机数据会发生变化，导致数据异常。通过这种经验值设定阈值的一个弊端是，在不同的场景下，不容易界定阈值大小，包括对于热点key的识别，通常也只能事后发现处理。

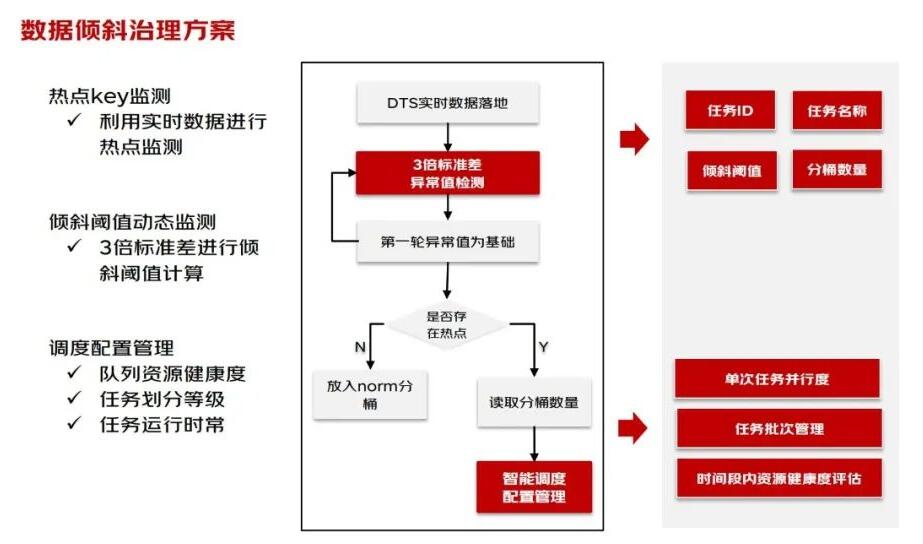

② 数据倾斜的解决方案

基于此，我们在探索的过程中建立了一套智能监测倾斜的任务。

首先，利用实时的数据，提前对数据进行监测，针对数据分布特点，通过3倍标准差确定离群点，离群点即倾斜阈值。

其次，根据倾斜阈值计算分桶数量。

最后，按照对列资源在不同时段的健康度进行作业编排。

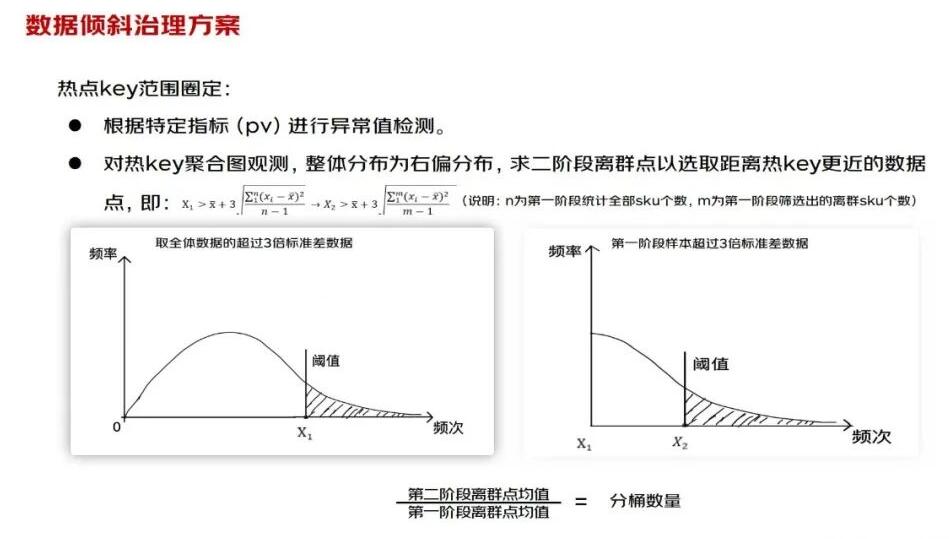

③ 如何寻找热点key及倾斜阈值

热key寻找的核心思想，就是根据数据的分布特点，通过3倍标准差确定离群点，离群点即倾斜阈值，如下图所示，整体的数据是呈右偏分布，我们通过两次3倍标准差得到最后的倾斜阈值X2。

第二步计算分桶的数量，根据整体的数据分布情况看，第一阶段的拒绝域面积与第二阶段的拒绝域面积相等。根据积分原理，频率绝对数与频次绝对数呈反比，因概率密度分布曲线未知，所以用两次离群点的频次均值比例，代表两次抽样数据量比例，进而得到分桶数。

④ 数据分桶作业

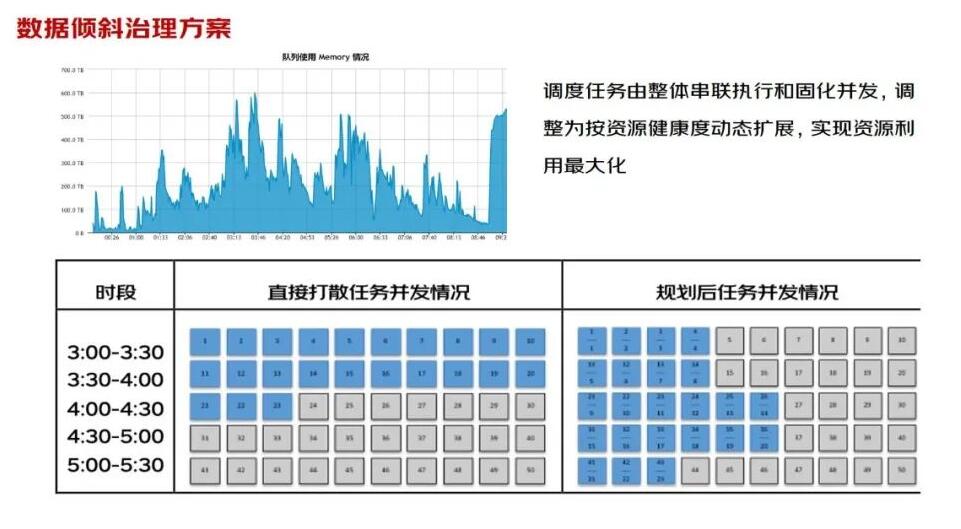

最后是作业编排，一次性起多个任务会出现资源获取不到，一直处于等待状态，同时对其他的任务也会产生较大影响，并发少了又会带来资源浪费，针对这类问题，我按照对列资源的健康度，对执行的任务做了编排，由整体串联执行和固化并发，调整为按资源健康度动态扩展，实现资源利用最大化。

03 数据处理架构未来探索

1. 未来探索方向

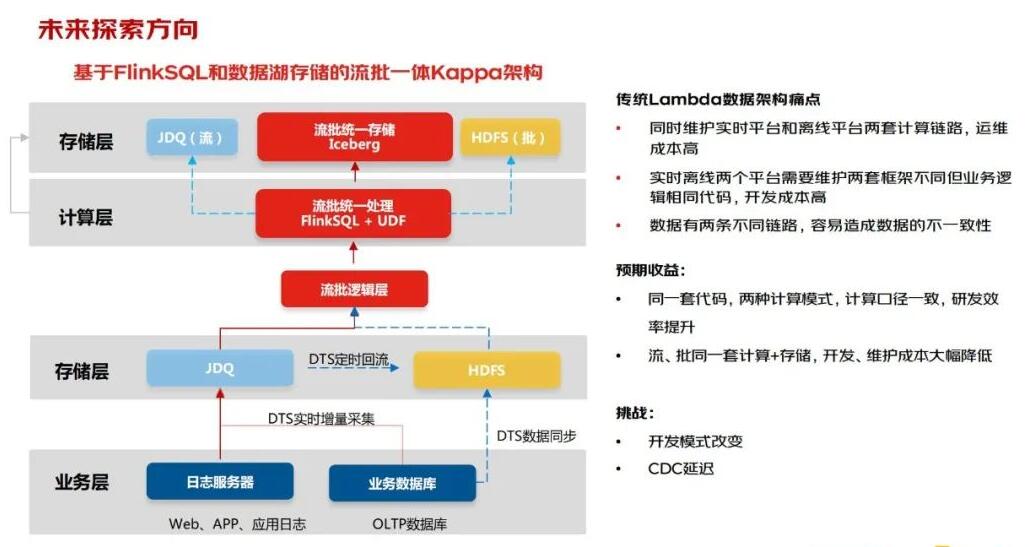

首先，目前我们基于Flink+Spark的方式来做流批一体的探索。图中可以看到传统的Lambda数据架构有一个很大的特点：实时和离线是两套不同的数据链路。整体的数据处理过程中，研发的运维成本相对较高，而且两条不同的数据链路，会容易导致数据口径上的差异。

后续通过FlinkSQL+数据湖存储实现同一套代码两种计算模式，同时保证计算口径一致性。同时也会有一些挑战，开发模式的改变，CDC（change data capture）延迟目前是分钟级延迟，如果调整为秒级，频繁提交，会生成很多小版本，对数据湖的吞吐量造成影响，总体来说，在部分应用场景下存在一定局限性，但分钟级延迟可以满足大多数的实时应用场景，对于研发成本和效率都会有较大提升，当然，目前也在不断的完成和探索。总体来说，目前在一些特殊场景下具有一定的局限性。

04

问答环节

Q：分桶的应用效果？

A：总结成几个点就是：

从事后处理转变为事前监测。

不同周期、不同场景下动态计算倾斜阈值和分桶数量。

根据对列资源健康度动态扩展任务并发数量，实现资源利用最大化。

Q：Spark的应用在京东场景里最小的延迟是多少？

A：目前主要是基于小站点数据去做探索，数据处理量级比较小，目前延迟大概在分钟级左右，如提交的频率增大，对于io的性能会是一个很大的考验。

Q：Spark应该是不支持行级别的upsert，京东这边是怎么去解决这个问题的问题，分区和小文件的合并有哪些相关的经验分享？

A：目前的版本可以支持行级更新，关于分区这部分主要还是结合业务特性，在设计分区时，尽量让变化的数据都集中到少部分文件上，降低文件更新范围。
