用户画像需要从数据仓库的角度来看，才能获得完整的视图。

数据集成真正从大数据的角度来看，才能明白其中的挑战。

一个运行了20多年的数据架构，必然有其合理性。

也正是因为年代久远，存量过多，才导致举步维艰。

在Cloud和5G时代，超密度网络集成和大数据洞察需求给保险行业带来新的挑战，从数据仓库到数据湖，不仅仅架构的变革，更是思维方式的升级。

01 数据仓库的历史沿革

1970年，关系数据库的研究原型System R 和INGRES开始出现，这两个系统的设计目标都是面向on-line transaction processing (OLTP)的应用。关系数据库的真正可用产品直到1980年才出现，分别是DB2 和INGRES。

其他的数据库，包括Sybase, Oracle, 和Informix都遵从了相同的数据库基本模型。关系数据库的特点是按照行存储关系表，使用B树或衍生的树结构作为索引和基于代价的优化器，提供ACID的属性保证。

到1990年，一个新的趋势开始出现：企业为了商业智能的目的，需要把多个操作数据库中数据收集到一个数据仓库中。尽管投资巨大且功能有限，投资数据仓库的企业还是获得了不错的投资回报率。

从此，数据仓库开始支撑各大企业的商业决策过程。数据仓库的关键技术包括数据建模，ETL技术，OLAP技术和报表技术等。

目前主要的数据仓库产品供应商包括Oracle、IBM、Microsoft、SAS、Teradata、Sybase、Business Objects(已被SAP收购)等。

02 数据仓库的基础概念

数据仓库之父Bill Inmon在1991年出版的“Building the Data Warehouse”一书中所提出的定义被广泛接受——数据仓库（Data Warehouse）是一个面向主题的（Subject Oriented）、集成的（Integrated）、相对稳定的（Non-Volatile）、反映历史变化（Time Variant）的数据集合，用于支持管理决策(Decision Making Support)。

这是一个偏向学术的定义，却非常准确的界定了数据仓库与其他数据库系统的本质区别。

“A data warehouseis a subject-oriented, integrated, time-variant, and nonvolatile collection ofdata in support of management’s decision-making process.”

—W. H. Inmon

要理解数据仓库的概念，需要从与数据库的系统的对比来看。

数据库是作为“所有处理的单一数据源”出现和定义的。

数据库的出现有两个驱动因素，第一是70年代以前大量应用程序和主文件的分散存放导致一片混乱和大量冗余数据。第二是直接存取存储设备的出现使得按记录寻址成为可能。基于DBMS的在线事务处理为商业发展开辟全新的视野。

数据库系统的设计目标是事务处理。数据库系统是为记录更新和事务处理而设计，数据的访问的特点是基于主键，大量原子，隔离的小事务，并发和可恢复是关键属性，最大事务吞吐量是关键指标，因此数据库的设计都反映了这些需求。

数据仓库的设计目标是决策支持。历史的，摘要的，聚合的数据比原始的记录重要的多。查询负载主要集中在即席查询和包含连接，聚合等操作的复杂查询。

相对于数据库系统来说，查询吞吐量和响应时间比事务处理吞吐量重要的多。

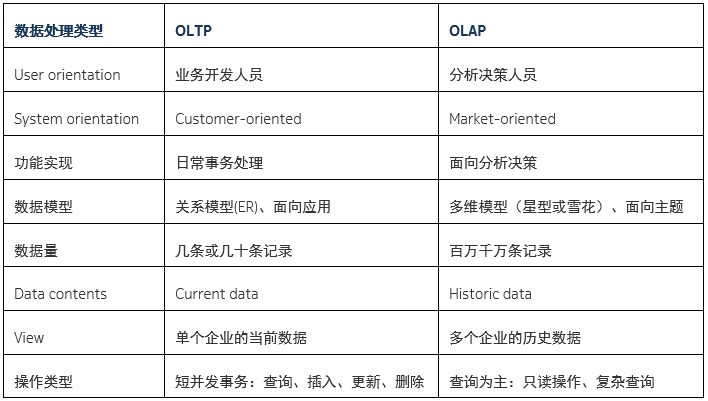

数据仓库和数据库系统的区别，一言蔽之：OLAP和OLTP的区别。数据库支持是OLTP，数据仓库支持的是OLAP。

对OLTP和OLAP的区别还可以有一个维度，就是及时性需求。OLTP对事务的及时性需求较高，而OLAP则不然。

数据仓库一般基于数据库实现，但是为部署和维护上是分离的。数据仓库可以是基于关系数据库实现的，这样的数据仓库被称为ROLAP。数据仓库也可以是基于多维数据结构实现的，这样的数据仓库被称为MOLAP。

03 数据仓库系统架构

数据仓库是一种体系结构，而不是一种技术。数据仓库最为核心的内容分类两部分：

•基于关系数据库的多维建模（RDBMS-based dimensional modeling）

•基于数据立方体的OLAP查询（cube-based OLAP）

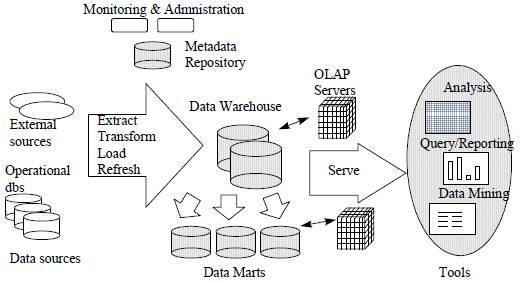

数据仓库体系结构包含了从外部数据源或者数据库抽取数据的ETL工具。ETL还负责数据的转换，清洗，然后加载到数据仓库的存储中。一般来说，数据都会加载到存取速度较慢的存储中，以原始数据的方式保存下来。

为了提高查询效率，原始数据会按主题分类，以聚合的方式存储到数据集市中，称之为聚合数据。

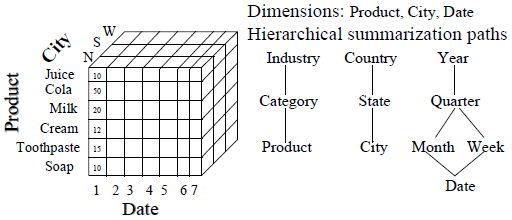

参见下图，原始数据往往有多条聚合路径，时间维度是一个最基本的内置聚合路径，行政级别划分也是一种常见的聚合路径，产品属性也是常见的聚合路径。

数据仓库体系结构中还包括前端的查询工具，报表工具和数据挖掘工具，被称为front-end。

最后也是最重要的是，数据仓库体系结构中都会包含一个构建数据仓库的元数据仓库。

元数据仓库包括数据库schema，view，用于ETL的metadata，用于数据聚合的metadata，用于报表呈现的metadata和SQL模板等。数据仓库往往采用meta data driven的架构设计，这个元数据仓库就至关重要。

上文中提到的维度的概念。维度(dimension)是观察事物的角度，也是数据库事实表中用来描述数据分类的层次结构。维度在数据中就是表示为列，在SQL中用作过滤和分组。

像上图这样对数据进行多个维度的抽象并借助于数据库的select，group by等基本操作形成的OLAP多维数据操作（roll up，drill down，slice and dice，pivot）被称为多维数据模型。

为了方便复杂分析和可视化呈现，数据仓库中数据往往以多维模型建模。每一个维度被称为一个层级，三个维度构成一个数据立方体。维度也通常用来过滤和分组，所以数据立方体称之为group by的并。

OLAP也被称为在基于数据仓库多维模型的基础上实现的面向分析的各类操作的集合。

04 数据立方体

数据立方体只是多维模型的一个形象的说法。立方体其本身只有三维，但多维模型不仅限于三维模型，可以组合更多的维度。

但一方面是出于更方便地解释和描述，同时也是给思维成像和想象的空间；另一方面是为了与传统关系型数据库的二维表区别开来，于是就有了数据立方体的称呼(见下图)。

随着传感技术在穿戴医疗设备上的应用，健康保险行业的发展进入新阶段。对保险公司来说，通过物联网驱动健康管理，可以准确确定被保险人的健康管理目标，根据目标制定个性化的健康管理方案。

同时，通过对被保险人健康情况、日常活动等数据的分析，保险公司能够准确地进行风险评估以及价格调整。此外，穿戴医疗设备能够有效地优化健康保险产品，提升客户服务质量，促进健康保险模式的转变，推动健康保险由事后补偿向预防补偿发展。

有关数据表明，截止2018年，全球智能穿戴医疗设备的使用量将超过2.5亿，另外，其出货量也会快速增长态势，将达到1.35亿。

OLAP的操作是以查询——也就是数据库的SELECT操作为主，但是查询可以很复杂，比如基于关系数据库的查询可以多表关联，可以使用COUNT、SUM、AVG等聚合函数。

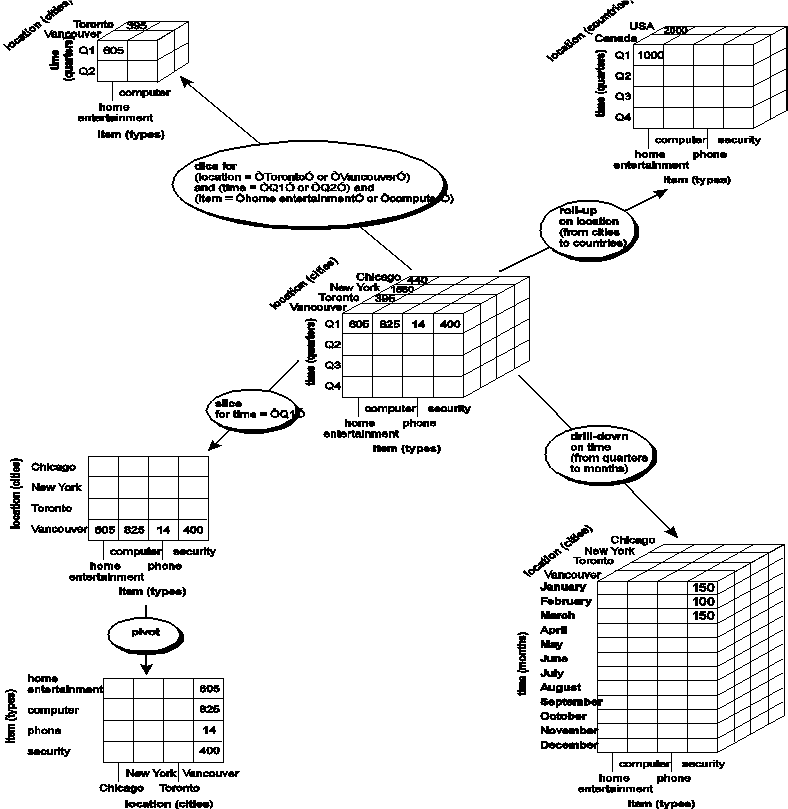

OLAP的多维分析操作包括：钻取（Drill-down）、上卷（Roll-up）、切片（Slice）、切块（Dice）以及旋转（Pivot）。

看了上图中数据立方体的各种操作，有人觉得还是很抽象。下面给一个SQL的例子，说明数据立方体的具体操作。

select//公式必须配合group by使用
tmp.time, tmp.id1, tmp.id2,
 SUM(counter1) counter1,
 SUM(counter2) counter2
from//双层SQL，实现聚合路径
(
select//trunc实现时间维度的变化
trunc( p.time, 'min' ) time,
  "country".country_id id1,
 "city".city_id id2,
SUM(p.counter1) counter1,
  SUM(p.counter2) counter2
from
table "country"，table
 "city"，table p
where//选择计算的城市
"city".city_id in ( '北京','上
 海','广州' )
and time >= to_date('2016
 /01/01 00:00:00', 'yyyy/
 mm/dd hh24:mi:ss')
and time < to_date('2017/
 01/01 00:00:00', 'yyyy/
 mm/dd hh24:mi:ss')
group by//改变行政维度
trunc( p.period_start_time,
  'mi' ),  "country".country_id,
  "city".city_id
) tmp
group by//行政维度可以不变
tmp.time, tmp.id1, tmp.id2

05 数据库建模

如果把多维数据模型映射到关系数据库和SQL查询上（ROLAP），数据库该如何设计呢？

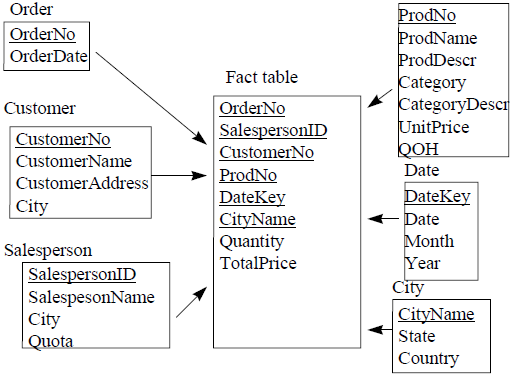

大多数数据仓库都采用“星型模型”来表示多维数据模型。在星型模型中，只有一个事实表，并且每一个维度有一个单独的表。

事实表中的每一个元组都是一个外键指向维度表的主键。每一个维度表的列是组成这个维度的所有属性。如下图所示。

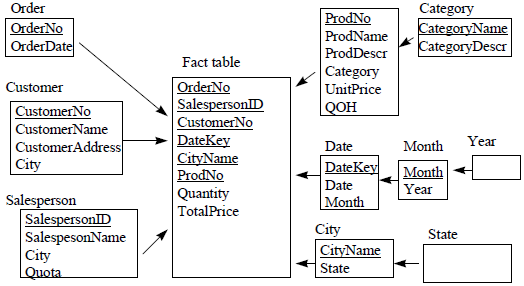

另外一个常见的数据库设计方法是“雪花模型”。雪花模型通过定义单独的维度表，改进了星型模型中没有明确提供维度层级的问题。是谓维度表的正则化，如下图。但星型模型更适合浏览维度层级。

除了事实表和维度表，数据仓库还需要创建pre-aggregation 表用于存储挑选的摘要数据。

06 大数据架构

1010data公司高级软件工程师ADAM JACOBS博士在ACM通讯发表的《大数据病理学》指出大数据的病理在于分析而不在于存储——我们期望从成年累月积累的数据中在几分钟或者几秒内获得分析结果！

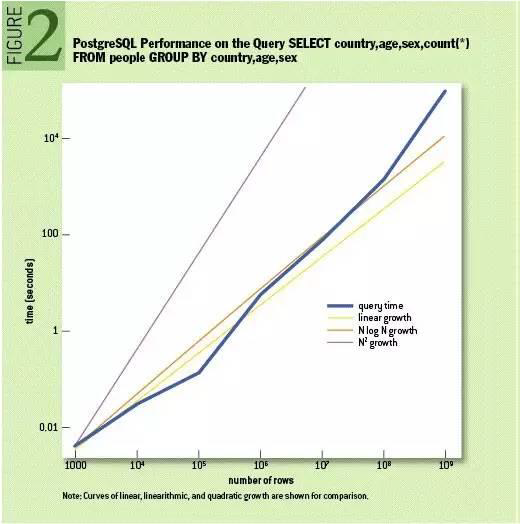

其实作者指出了关系数据库的在大数据时代的病理，如下图所示一个数据仓库分析操作的SQL在数据量超过100万条记录时的性能表现。

The pathologies of big data are primarily those of analysis.

因此，数据仓库被认为是对数据库查询性能问题的一个解决方案。在90年代，人们已经都面临一个数据爆炸的挑战，为了解决那个时代的“大数据”问题，数据仓库应运而生。

在1980s早期，大数据是指数据集超出了磁带机的处理能力。

在1990s，大数据是指数据集超出了Microsoft Excel或者桌面PC的处理能力。

今天，大数据是指数据集超出了关系数据库的处理能力。

站在大数据时代回望数据架构的发展历史，然后从技术的角度思考大数据的定义：

当前流行的技术处理不了的数据，都是大数据。

数据仓库的本质是把数据变小，一般有两个方法：

第一是通过抽取，转换，加载，清洗。

第二是通过pre-aggregation获得数据的一份单独拷贝。因此数据仓库被定义为：

为了方便查询分析，把数据从关系数据库中单独拷贝一份出来，然后通过ETL或者ELT转换。

对于大数据，仅仅简单构建一个数据仓库是不够的。数据应该如何结构化才能更便于分析？数据库和分析工具应该如何设计才能更高效的处理大数据？

意识到大数据固有的时间属性和空间属性，是我们理解关系数据库处理大数据时存在性能问题的重要前提。

如果说数据是我对世界的观察记录的话，大数据是我们对世界在时间和/或空间维度的重复观察。这就是大数据的时空特点，也是数据仓库多维模型的构建原理。

当今的主流数据库模型是关系数据库，并且该模型显式地忽略表中的行的顺序。这将不可避免导致应用以非顺序的方式查询数据。

在这种情况下，传统的数据架构可以通过引入缓存的方式缓解性能问题，而大数据则会大大放大了次优访问模式对性能的影响。

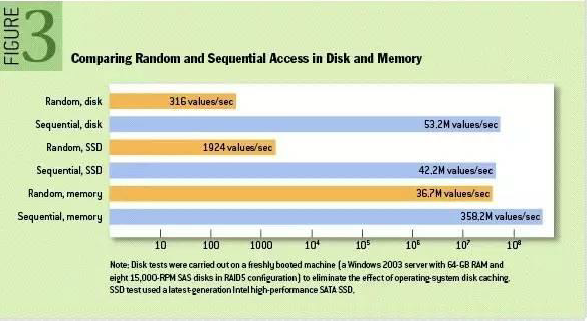

如下图所示随机访问和顺序访问的差别。

因此我们要引入，也是我们要推导的结论：逆正则化（逆规范化）和顺序存储，不可更改数据集（append only，immutable data set）。顺着存储栈往下走，直到数据存储格式。

是时候放弃关系数据库了。

简单解释一下逆正则化（逆规范化）。经典关系数据库介绍的所有范式指导思想都是正则化，减少重复数据，如果重复，则单独创建一个表，使用外键关联，目的是节省存储空间（那个时候存储很昂贵）。

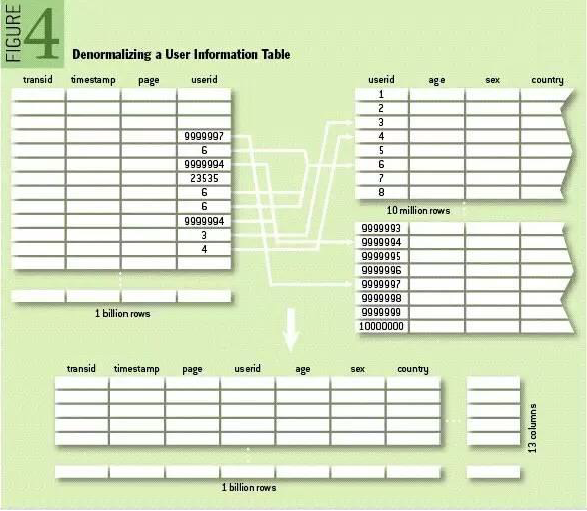

逆正则化则是允许列之间的重复。如下图所示。

我有一个看法，NoSQL的键值存储即是用极简的非结构化来实现结构化存储的逆规范化。

键值存储是极简的结构化，也是极简的非结构化。

关于顺序存储，不可更改数据集，可以参考Pat Helland《Immutability Changes Everything》，和我上面的介绍是一致的。

关于传统关系数据库的讨论还有数据库知名专家，2015年图灵奖得主Michael Stonebraker撰写的《One Size Fits All》，分别从数据仓库和流处理两个方面探讨了数据库25年来一招不变的灵丹妙药已经不再适合现在的业务发展。

文章的中心思想和Pat Helland提出lambda架构也有异曲同工之妙。

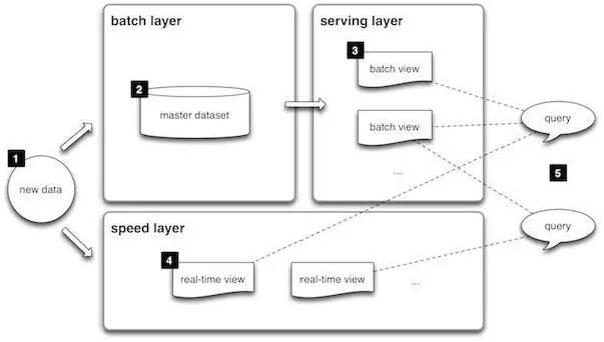

Lambda架构统一了传统数据仓库时代的半实时在线查询，刚刚兴起的实时流处理（Online ），和批处理数据分析（Offline），给数据架构的设计人员提供了一个全面的参考。

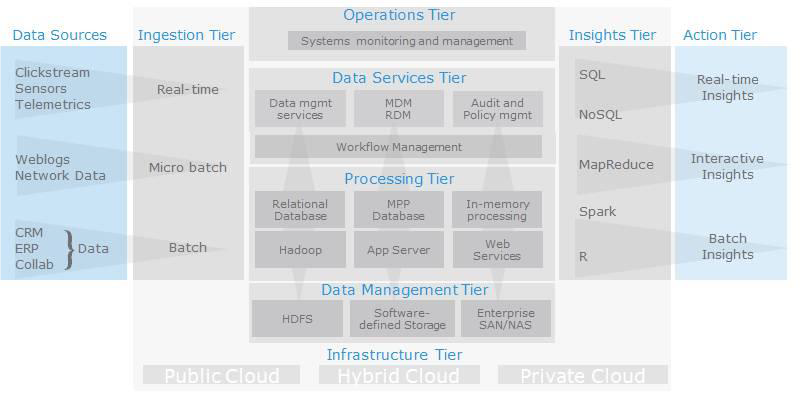

再结合半结构化，结构化数据存储，SQL and No-SQL混合，我们可以得到下面一个典型的数据架构：

上面的讨论是架构的微观考虑，让我们回到大数据架构的宏观指导上来。

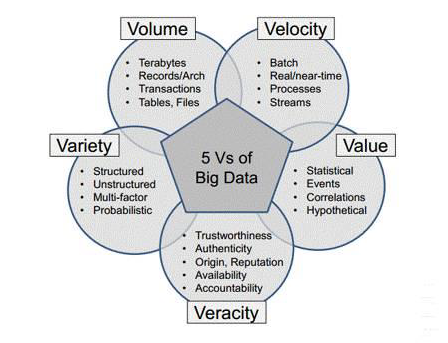

目前业界对大数据的一个共识的定义是5个V。如下图所示。

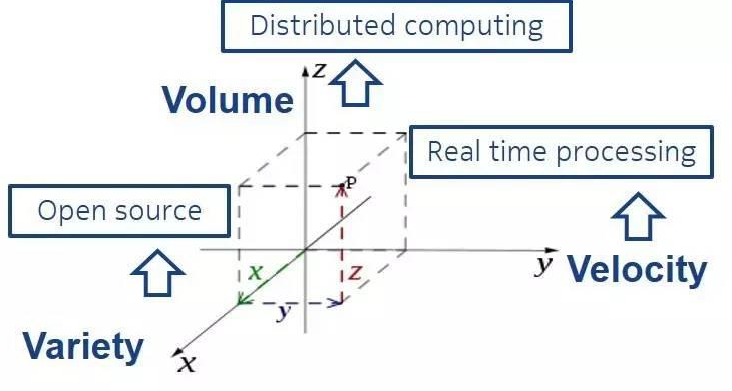

从技术的角度需要专注于其中的三个V，通过阅读大量文献，我得到下面一个范型：

•借力开源软件处理数据多样性挑战

•使用分布式技术解决数据容量问题

•使用实时流处理技术解决数据速度问题

总结一下大数据架构的几个要点：

•分布式计算

•实时流处理

•Online和Offline

•SQL和No-SQL：混合架构也是演进路径之一

•逆正则化（逆规范化）和顺序存储，不可更改数据集

07 数据湖架构

Pentaho的CTO James Dixon 在2011年提出了“Data Lake”的概念。在面对大数据挑战时，他声称：不要想着数据的“仓库”概念，想想数据的“湖”概念。数据“仓库”概念和数据湖概念的重大区别是：数据仓库中数据在进入仓库之前需要是事先归类，以便于未来的分析。这在OLAP时代很常见，但是对于离线分析却没有任何意义，不如把大量的原始数据线保存下来，而现在廉价的存储提供了这个可能。

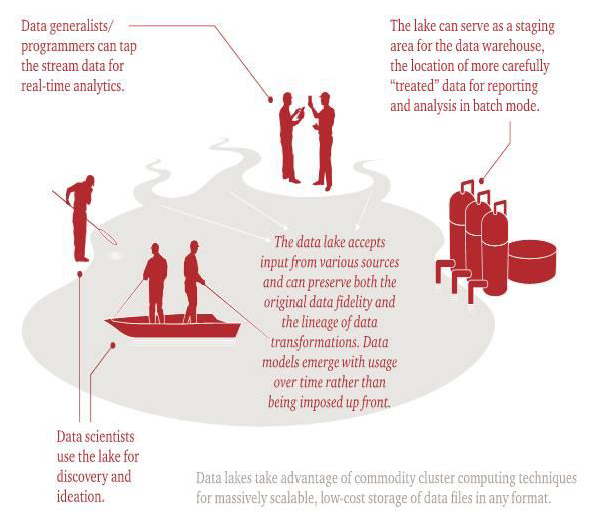

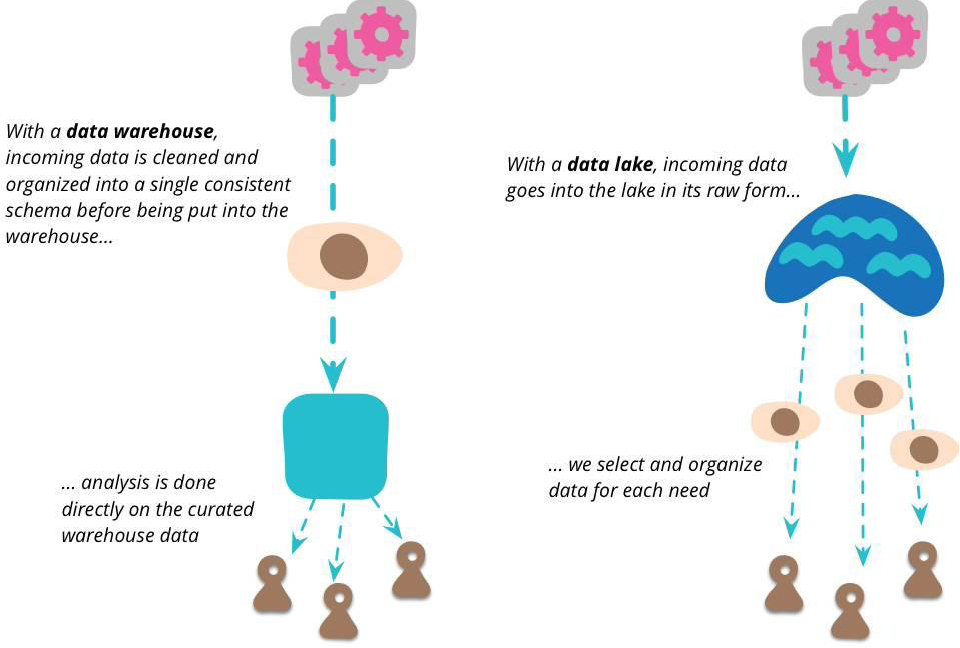

形象的来看，如下图所示，数据湖架构保证了多个数据源的集成，并且不限制schema，保证了数据的精确度。数据湖可以满足实时分析的需要，同时也可以作为数据仓库满足批处理数据挖掘的需要。数据湖还为数据科学家从数据中发现更多的灵感提供了可能。

和数据仓库对比来看，数据仓库是高度结构化的架构，数据在转换之前是无法加载到数据仓库的，用户可以直接获得分析数据。而在数据湖中，数据直接加载到数据湖中，然后根据分析的需要再转换数据。

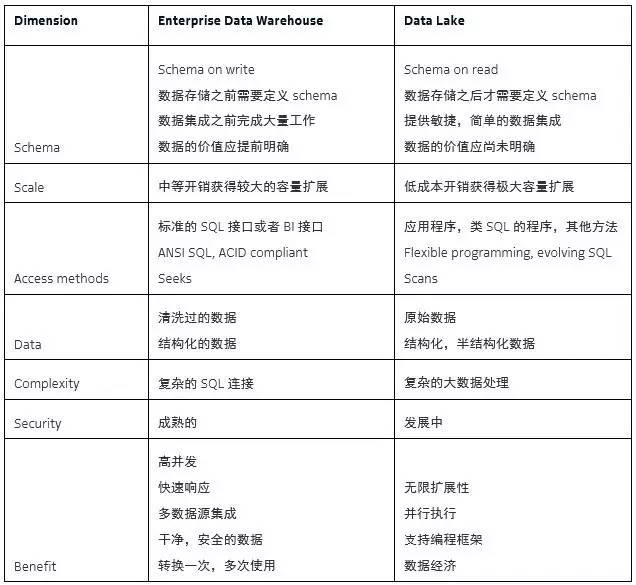

下面整理了数据仓库和数据湖在多个维度的详细对比。

总结一下，数据湖架构有一下几个显著的特点：

•数据存储：大容量低成本

•数据保真度：数据湖以原始的格式保存数据

•数据使用：数据湖中的数据可以方便的被使用

•延迟绑定：数据湖提供灵活的，面向任务的数据绑定，不需要提前定义数据模型

当然，对于数据湖架构的批评也是不绝于耳。有人批评说，汇集各种杂乱的数据，应该就是数据沼泽。Martin Fowler也对数据湖中数据的安全性和私密性提出了质疑。

08 运营大数据的特点

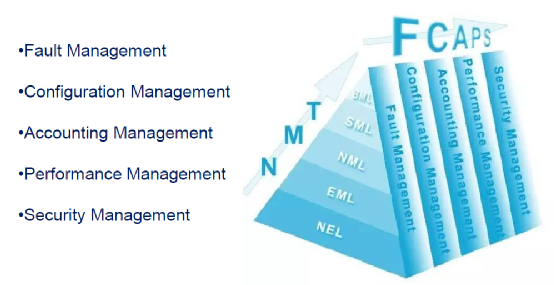

运营大数据对应于FCAPS模型中的保单/客户管理数据，如下图所示。

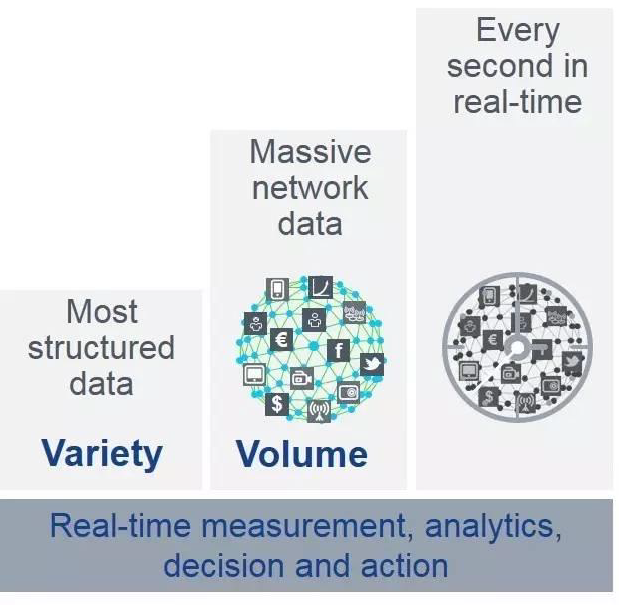

运营数据的特点是数据多样化要求不高，大多数数据是结构化数据，数据容量要求不是特别高，数据的实时处理要求最高。

运行数据架构强调演进，步步为营，向前兼容，不是一蹴而就的。

09 数据湖的演进路径

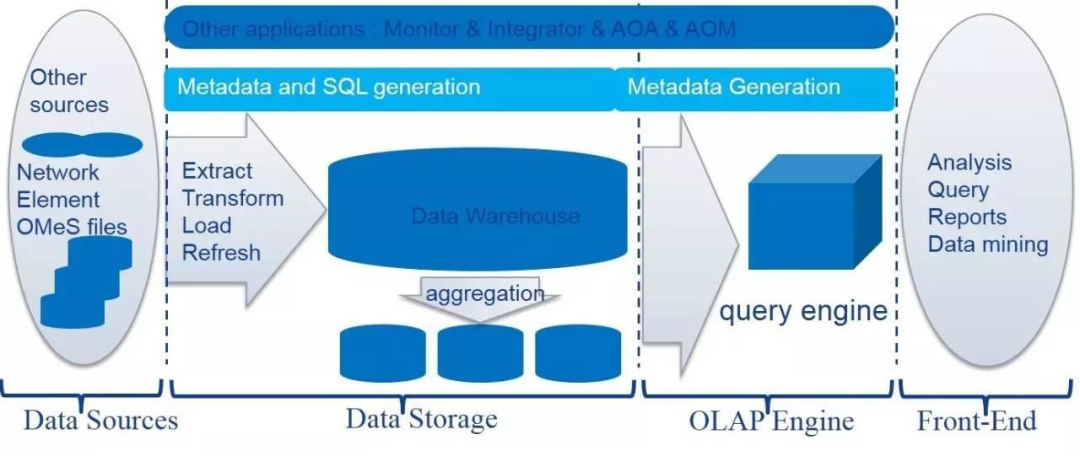

现在的架构是一个典型的数据仓库架构。如下图所示。现在的架构设计有以下几个要点：

•ROLAP：基于Oracle数据库，但并没有用Oracle的数据仓库，单独构建数据仓库。

•Meta Data Driven的架构设计：Meta Data覆盖整个数据pipe。当新的数据需要集成，只需要编辑新的Meta Data，系统不需要做任何改变。

•Schema设计：主要有两类表：原始数据表和聚合表；每类表都有三层结构：表，用作聚合的视图，用作报表的视图。不同的应用使用不同的视图来操作数据。当原始的数据表结构变化时，可以根据需要更改不同层次的视图。

•Schema的演化。这是一个比较大的主题，关系数据是schema on write的，任何列的增加都需要alter表结构，这会带来客户系统很长时间的downtime。因此原始表采用1000列的设计（Oracle支持的最大列数），并且列只增加，不减少，避免了数据库schema的变化，降低不同release之间migration的成本。

•数据存储：定期清除原始数据，只保留聚合数据。

为什么现在的架构需要演进呢？

首先，当前架构面临扩展性的挑战。数据库扩展性主要依赖于Oracle RAC解决方案，Oracle RAC不是一个线性的扩展方案，同时也增加了很多管理和维护成本。并且由于硬件的限制，垂直性扩展不是一个长期的解决方案。

其次，当前的存储成本太昂贵，因此去IOE成为目标。

第三，实时处理需求也是驱动架构演进的重要因素。

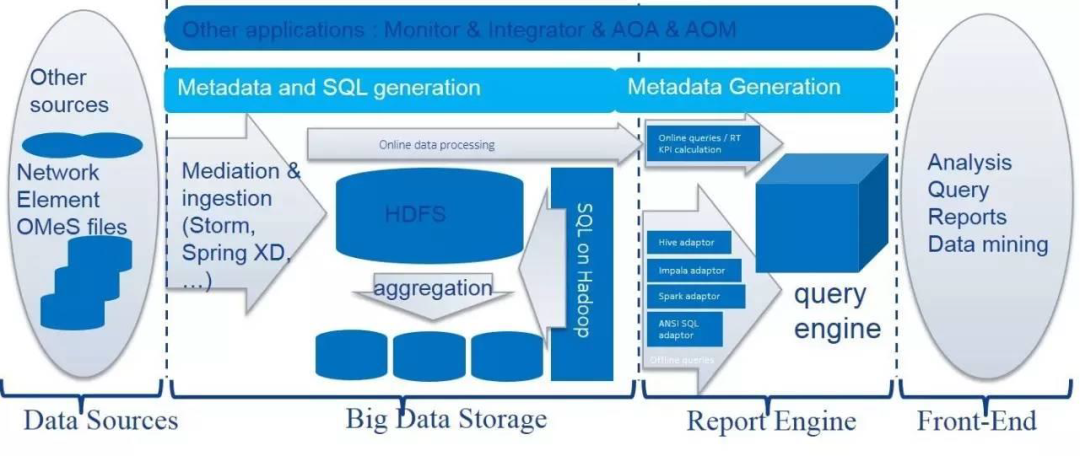

然后，架构变成了这样子：

传统SQL 基于云平台重新定义为NewSQL，那么Data Warehouse 也可以重新定义New Data Warehouse。

在这样的架构下，最大的变化就是更换Oracle数据为HDFS，并使用SQL on Hadoop（比如Hive SQL，Spark SQL）等保持SQL接口，维持了前端分析引擎的不变。Meta Data部分依然保持了原来的数据建模，并没有改变数据集成方式。这样的架构继承了经典的仓库架构，提高系统扩展性，在满足业务需求的同时，最大化的保护已有投资。

在架构演进这个过程中，有一些lesson learned：

•SQL on Hadoop是必须的。客户希望保持SQL接口的连续性。

•混合数据仓库架构：针对不同的业务采用不同存储方案（Oracle 和HDFS），数据量大的采用HDFS存储，数据量不够大的（不存在扩展性挑战的）可以依然使用关系型数据库。

•逆规范化对性能的影响重大。通过对逆规范设计，可以达到关系数据库的查询性能。但是对于逆规范化是否存在其他影响，还需要研究。

•相对于sequence files 和RC files，ORC文件格式的性能是最好的。

•实时pipe使用storm和Kafka实现。

就像NewSQL 那样，可以有New Data Warehouse 的。就是Data Warehouse与云计算的融合，即数据仓库的存储层在云平台，采用分布式系统。

对应用侧而言，原有的方式依旧有效，这样就不会资产浪费，而是有效的继承，也是通往数据湖的一个较稳妥的步骤。

我们在谈数据仓库架构向大数据架构演进的时候，其实我们在谈New Data Warehouse架构。

就像当初数据仓库的出现是对数据库系统存在的限制进行补充一样，目前的大数据平台是对数据仓库系统存在的问题进行补充。

他们的技术思路，技术架构，用户需求某种程度上是一致的，或者说核心的思想是一致的。不一致的地方仅仅是为了满足性能而做的技术方案的调整。

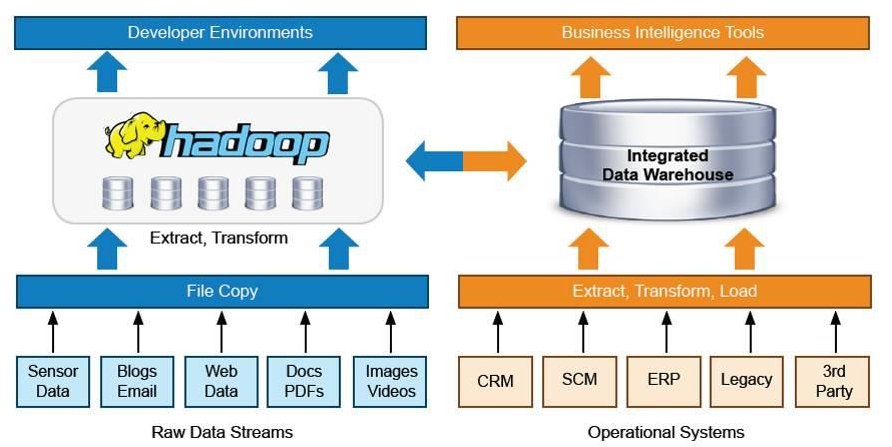

首先看数据集成架构。如下图，基于Hadoop的数据集成架构和基于关系数据库的传统数据集成架构是一致的。

不同地方在于由于数据量的增大，左边的架构采用具有逆正则化（逆规范化）和顺序存储，不可更改数据集等特点的Hadoop平台存储数据。

其次看数据分析方法。虽然说基于Hadoop的数据集成架构采用了Hadoop数据存储平台（内置MapRdecue数据处理引擎）。

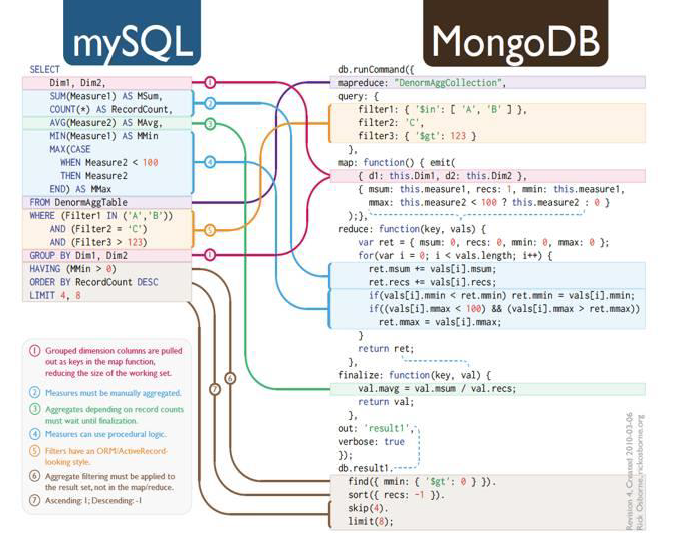

其数据操作，数据分析方法在思想上是一致的——从大量的数据集中获得由价值的信息——如下图所示，数据仓库的操作语句（group-by-aggregation）与MapRdecue的操作函数对应关系。

所以MapRdecue的核心思想就是在数据分片的基础上把数据仓库中的group-by-aggregation操作转换成分布式执行，MapRdecue和传统数据仓库的思想是一致的。

The Map-Reduce programming model provides a good abstraction of group-by-aggregation operations over a cluster of machines.

The programmer provides a map function thatperforms grouping and a reducefunction that performs aggregation.

The underlying run-time system achieves parallelism by partitioning the data and processing different partitions
concurrently using multiple machines.

所谓创新，继承和发展，大概如此吧。怪不得Michael Stonebraker撰文《MapReduce: A major step backwards》指出MapReduce是一个巨大倒退，并引发了他和DeWitt之间的大论战。

Google在2010年还为MapRdecue申请了专利，但我认为MapReduce不算是重大基础性创新，本质上还是云时代的数据仓库技术（New Data Warehouse）。但其作为Google三架马车的风头让人们大大忽略了传统数据仓库的技术思想，误导了很多年轻学子的技术崇拜。

所以本文尝试提供一个技术脉络：Data Warehouse->New Data Warehouse->Data Lake，阐述大数据技术背后的技术架构演进。

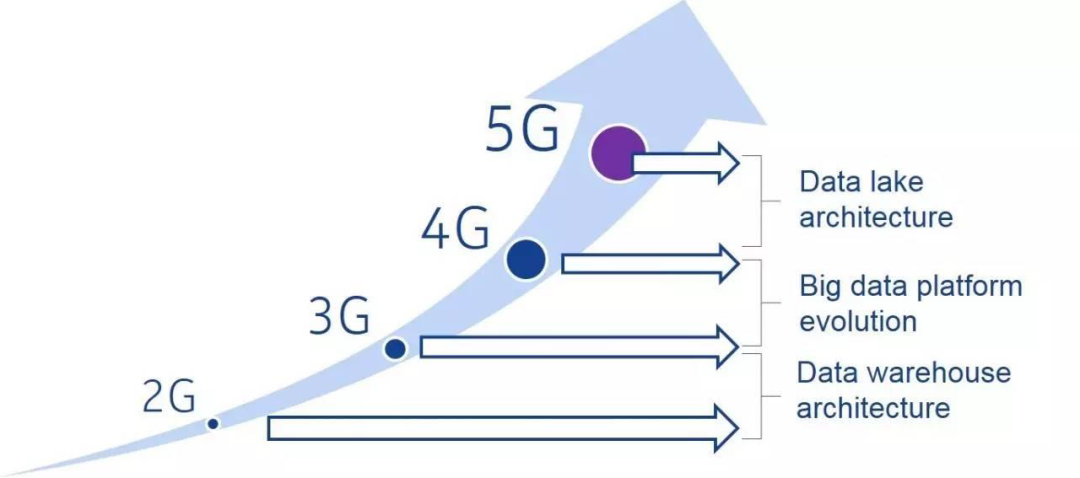

总结起来，大数据对于数据湖架构的拥抱，来自于以下四个方面的驱动。用四个推导公式，如下：

•5G->BigData (Semi-Structured and Unstructured) -> Modern Data Architecture for Enterprise -> Data Lake
Storage Architecture -> Data Lake

•Cloud -> Network Function Cloudification -> Network Function Virtualization -> stateless VNF -> Distributed
Sharing Storage -> Data Lake

•Distributed analytics -> Data Lake

•Hierarchy architecture -> Flat operations architecture -> Data Lake

我们尝试过在数据加载过程中自学习的产生数据库schema，证明这个思路是可行的。基于结构化的数据，这个过程非常容易。但对于非结构化的数据，还是存在很大的挑战。使用机器学习的方式，模型训练成本恐怕和人工抽取schema的工作量是相当大的。
