一、湖仓场景现状和遇到的问题

随着公司业务发展，实时性业务需求越来越多，2021年开始逐步调研并引入湖仓架构，结合当时数据湖架构，最终我们选择 hudi 作为湖仓底座。通过内部自研数据集成能力能够一键将内部 base 层的 binglog 数据导入到湖仓内，逐步替代了基于 hive 实时同步，凌晨合并的方式；另外还结合湖上的流读能力，通过增量读的方式将增量结果合并到 DWD 层；以及结合 flink 窗口计算完成了大量实时报表的改造，极大提高了数据时效性，同时也节省了大量批处理合并计算资源。

但是随着任务和场景的增多，基于 hudi 的湖仓逐渐暴露出了一些问题，让我们不得不重新思考湖仓架构，以及后续演进方向。

1.1 湖仓应用现状

目前内部数据湖场景主要应用于以下几个场景：

数据库 base 层入湖，提升 ods 层时效性

利用湖增量能力，构建下游 dwd 层，节省计算资源

利用湖上局部更新能力，构建实时统计视图和报表

利用湖近实时更新能力，构建实时监控场景

整体架构如下：

利用湖仓的各项能力，我们将 ODS 后置批处理时间提前了近1小时，同时中间过程的计算存储成本也极大减少。不过同时也遇到了不少问题，在基于 Hudi 湖仓的实践过程中我们遇到的问题主要集中在写入性能，查询性能，资源消耗等方面。

1.2 湖仓写入性能问题

Apache Hudi 提供了两种写入模式 COW 和 MOR，COW 天然存在写入瓶颈，这里主要使用 MOR 类型，为了方便管理，同时开启任务异步 compact（5个commit/次）。

虽然 Hudi 使用类 LSM 模式进行数据写入与合并，不过有区别于 LSM 的 SSTable，合并过程全读全写，即使只变更了其中一条数据，也需要整个文件进行读取合并，这就造成 compact 过程需要比较大的内存。尤其当存在热点数据时，任务需要从一开始便保留足够的资源来应对突增的大流量数据，从而造成一定的内存资源浪费。以下是一个 Hudi 入湖任务的资源配比情况：

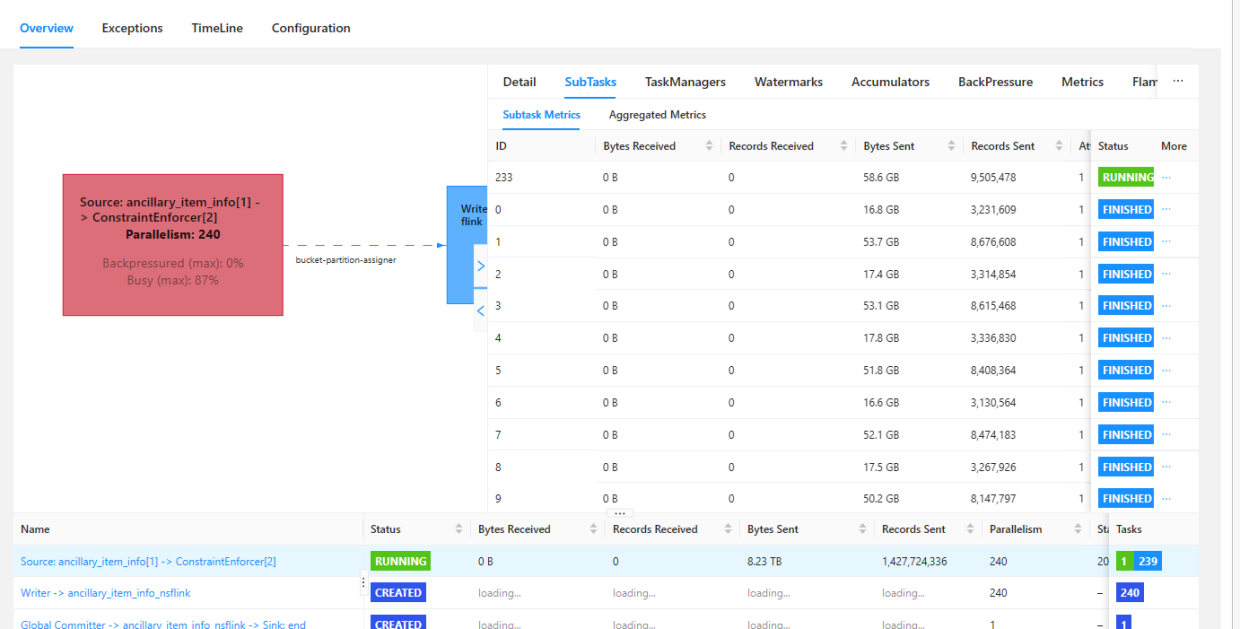

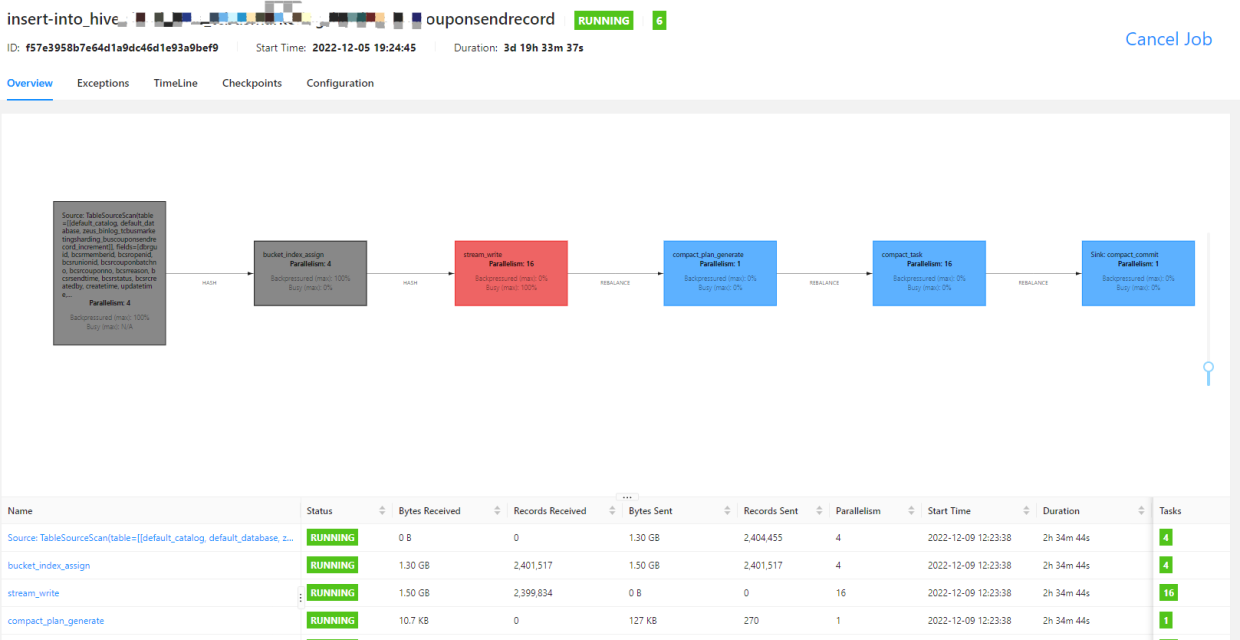

(上图为运行容器数)

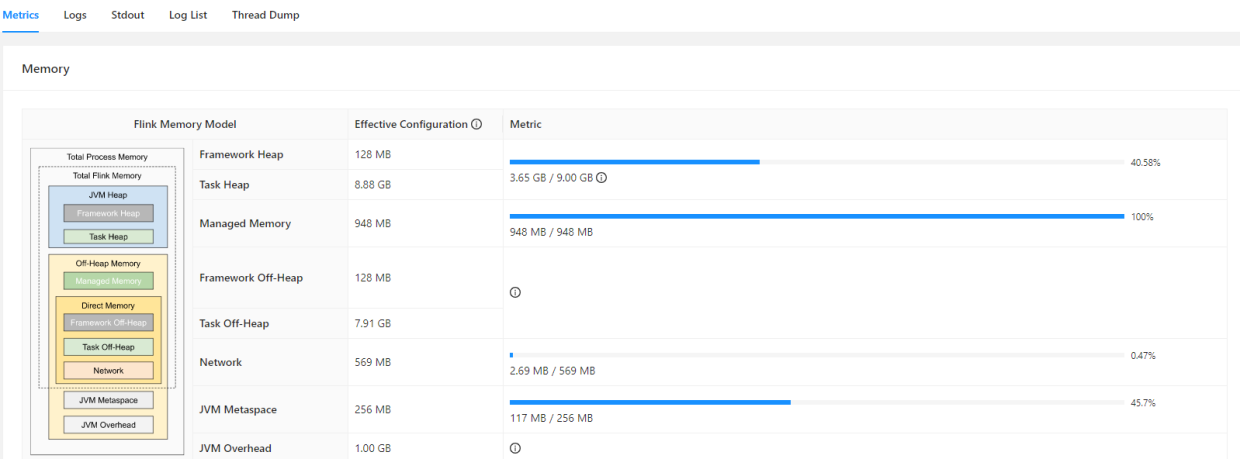

((上图为容器资源配比)

1.3 湖仓查询性能问题

我们主要利用基于表主键的 bucket 索引，因为湖仓做到了近实时，所以带来了更多的点查场景，Hudi 利用分区和主键下推到查询引擎后能够剪枝掉大量的分区和文件，不过单 bucket 内仍然需要 scan 整个文件来定位到具体的主键数据，点查性能略显吃力，结合 MOR 查询时的合并流程（如写入流程所描述）点查性能很难提升，以下是基于Hudi的点查，耗时21s。

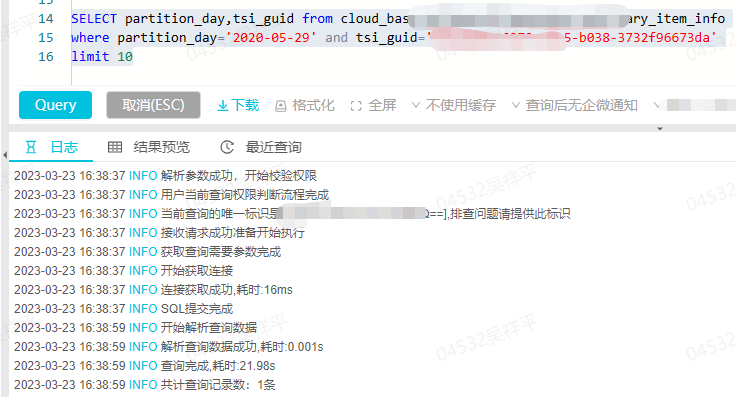

((上图为基于Hudi的点查耗时情况)

最后是写入资源压力，我们的湖仓主要架设在 HDFS 之上，大量上线湖仓任务之后 HDFS 的 IO 压力也逐步升高，这与 Hudi 写入原理有关。

1.4 成本相对较高

实时任务运行资源成本高，Hudi 有较多的调优参数，用户上手成本高，内部推广难，早期 Hudi 与 Spark 强绑定，后期解耦后，Flink 集成出现了不少问题，优化成本高。

综上所述，我们在湖仓场景下面临的问题总结如下：

MOR 类型表写入任务并行度和资源资源配置过高，造成资源浪费

点查性能难以优化，不能很好的满足需求

由于合并带来的存储 IO 压力变大

二、遇见Apache Paimon

彼时还叫 Flink Table Store，如今成功晋升为 Apache 孵化项目 Apache Paimon，官网地址：Apache Paimon，首次接触在 FLIP-188: Introduce Built-in Dynamic Table Storage - Apache Flink - Apache Software Foundation 中，就被基于原生LSM的写入设计以及 universal compaction 深深吸引，便持续关注，在0.2版本发布后我们开始接入测试使用。

2.1 Apache Paimon简介

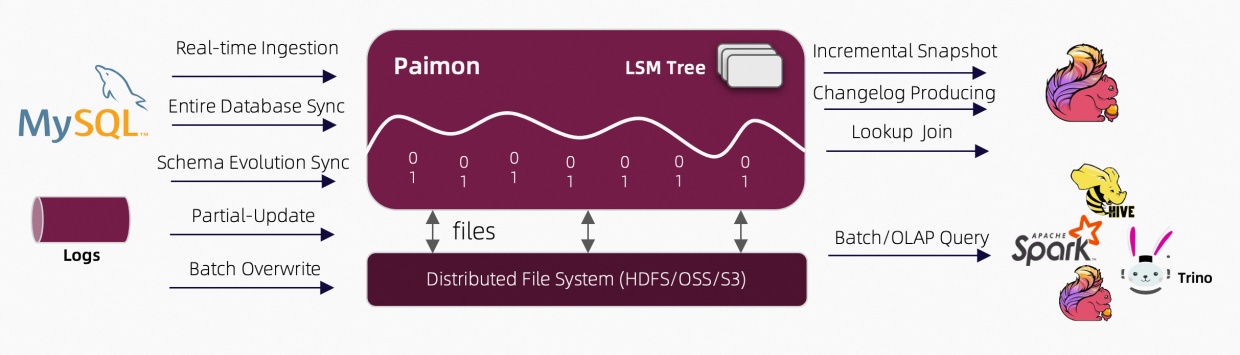

Apache Paimon 是一款支持高吞吐数据摄入，变更跟踪，高效分析的数据湖平台。以下是官网的架构图

Apache Paimon底层存储利用LSM结构，支持多分布式存储系统，且兼容当下所有主流的计算引擎（Flink,spark,hive,Trino)，文件结构组织类似 Iceberg，相对 Hudi 来说更加简单和容易理解：

同时涵盖了湖技术目前我们特别关注的几大特性：

近实时高效更新

局部更新

增量流读

全增量混合流读

多云存储支持

多查询引擎支持

特别的Lookup能力

CDC摄入（进行中）

结构演进（进行中）

2.2 基于Apache Paimon优化效果

写入性能和资源消耗方面，相同的表（均开启异步 Compact）基于 Apache Paimon 的资源使用情况如下：

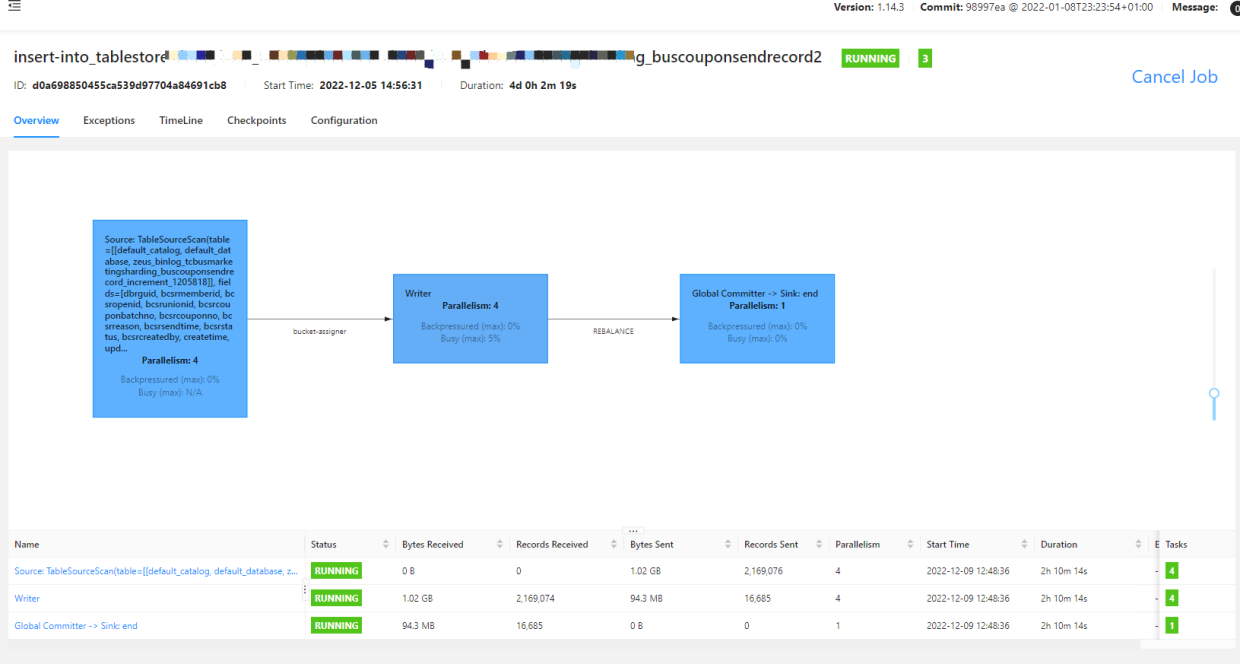

(上图为Apache Paimon写入容器数)

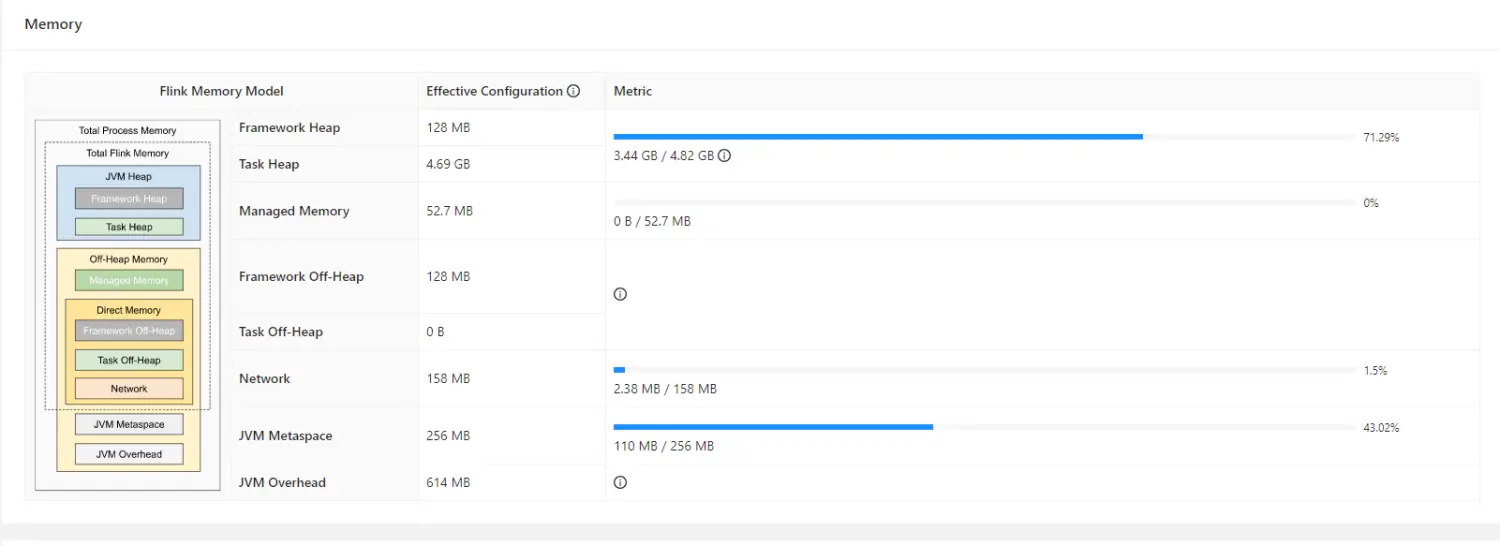

(上图为Apache Paimon写入资源配比)

在不降低写入性能的情况下 Apache Paimon 使用了更少的容器数和更低的资源配比。这得益于 SortRun 和 Universal-Compaction 策略的写优化能力，Upsert 效率相对 Hudi MOR 也有较大提升，如下Flink配置的情况下：

parallelish.default : 2
execution.checkpointing.interval : 2 min
taskmanager.memory.process.size : 6g

Upsert 4 亿数据，800 个分区（实际效果与集群性能相关与时间段相关，大概做个参考）的场景下， 使用 Apache Paimon 总共耗时3小时左右，而 Apache Hudi MOR 需要耗时10小时左右。

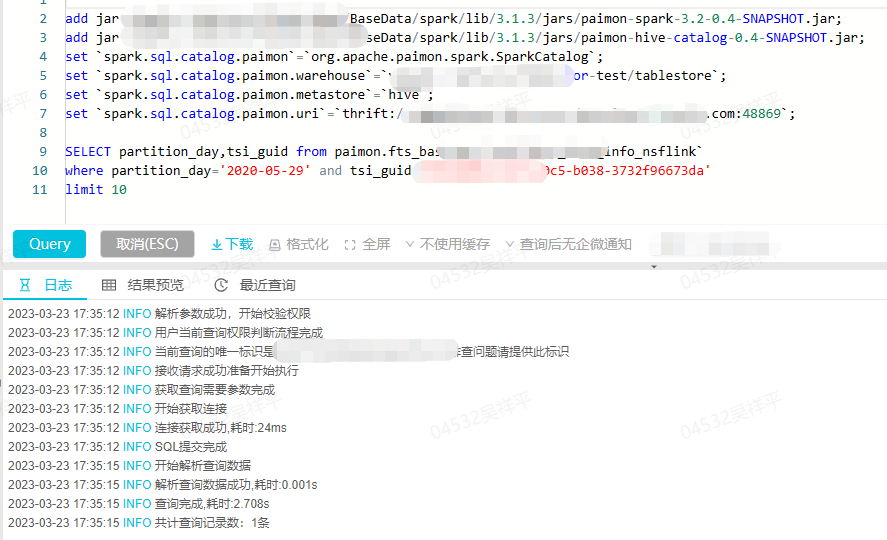

再来看下点查性能

相同的条件下 Apache Paimon 只需要 2.7 秒，对比 Hudi 21秒提升巨大。性能提升的主要原因在于有序的存储结构能够在数据检索时快速定位和减少 Scan 数量。

目前我们上线了部分场景的应用，大批量上线之后再观察 HDFS IO 压力情况。

三、Apache Paimon的应用实践

目前我们在内部数据集成中加入了 Paimon 的支持，同时将多个场景切换到了 Paimon，主要包括 Binglog 集成，Partial Update 准实时宽表，以及 Append Only 场景。

3.1 Paimon的自动化数据集成

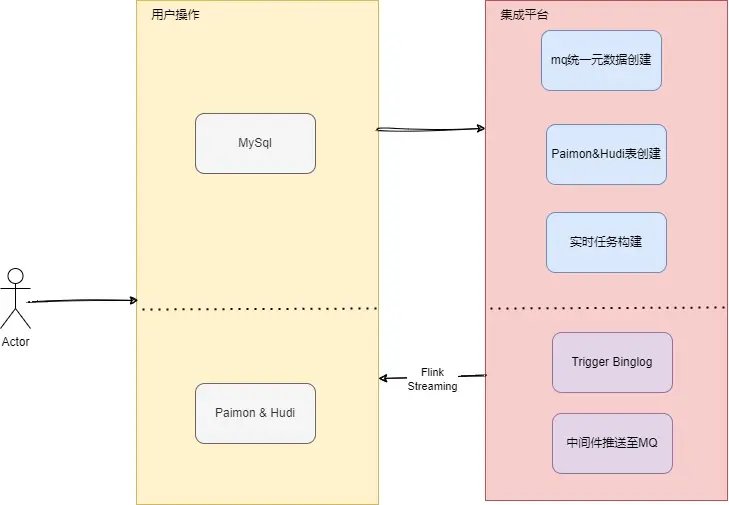

我们通过集成平台屏蔽了用户对 binglog 的感知，通过一键的方式完成底层 Base 表全量+增量的同步功能，大致流程如下：

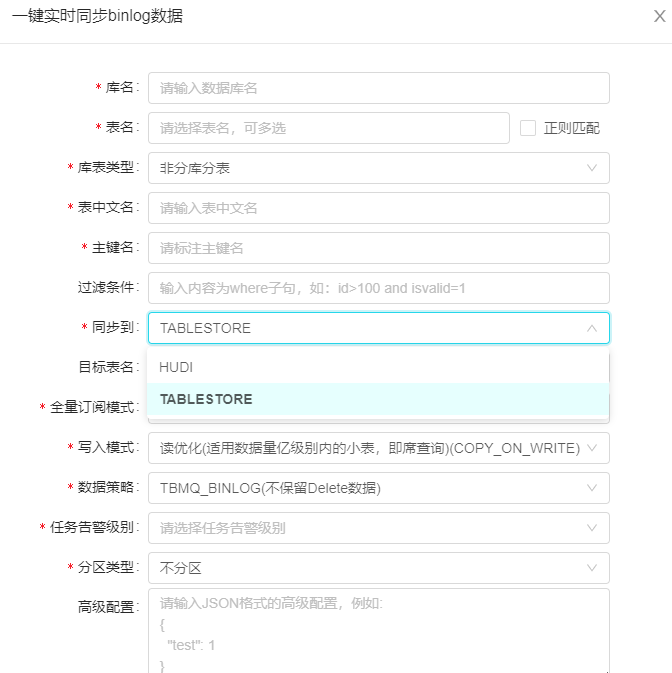

用户更加关注他们所熟悉的 Mysql 以及我们的最终湖仓表，大致集成界面如下：

注：Paimon 原名 Flink Table Store

同时我们为了将 Hudi 表迁移到 Paimon 之中，小数据量的我们直接通过重做的方式，而大数据量会通过 Flink 批量导入方式进行初始化，经过测试，4 亿左右的表只需要不到 20 分钟即可导入完成，大致导入配置如下：

INSERT INTO paimon.ods.order_info
/*+ OPTIONS('sink.
parallelism'='100','write-buffer-
size'='1024m','sink.partition
-shuffle' = 'true') */
SELECT
*
FROM
hudi.ods.order_info/*+
OPTIONS('read.tasks' = '100') */
;

另外我们的集成环境和监控针对 Paimon 也进行了一系列优化：

根据表数据量来制定特定参数，使用户无感知

调整分区策略和资源，优化大量随机写情况

构建监控大盘，时刻关注任务运行情况，时刻维持任务正常运行和资源分配的一个平衡点

3.2 基于 Partial Update 的准实时宽表

准实时是介于离线和实时之间，其中准实时宽表是一个常见的案例，主要用来支持 Ad-Hoc Query。在准实时场景下，主要存在如下特点和挑战：

通过微批调度（分钟，小时）进行数据更新，但是延迟相对较高

通过流式引擎构建，则会存在保留大量状态造成资源严重浪费的情况

Paimon 提供了 Partial Update 的功能，可通过 Merge-Engine 参数来指定：

'merge-engine' = 'partial-update'

Partial Update 的特点：

结果表字段由多个数据源提供组成，可使用 Union All 的方式进行逻辑拼接

数据在存储层进行 Join 拼接，与计算引擎无关，不需要保留状态，节省资源

具体案例如下：

案例实践：数据写入

--FlinkSQL参数设置
set `table.dynamic-table-
options.enabled`=`true`;
SET `env.state.backend`=`rocksdb`;
SET `execution.checkpointing.
interval`=`60000`;
SET `execution.checkpointing.
tolerable-failed-checkpoints`=`3`;
SET `execution.
checkpointing.min-pause`=`60000`;

--创建Paimon catalog
CREATE CATALOG paimon WITH (
  'type' = 'paimon',
  'metastore' = 'hive',
  'uri' = 'thrift://localhost:9083',
  'warehouse' = 'hdfs://paimon',
  'table.type' = 'EXTERNAL'
);

--创建Partial update结果表
CREATE TABLE if not EXISTS
 paimon.dw.order_detail
(
    `order_id` string
    ,`product_type` string
    ,`plat_name` string
    ,`ref_id` bigint
    ,`start_city_name` string
    ,`end_city_name` string
    ,`create_time` timestamp(3)
    ,`update_time` timestamp(3)
    ,`dispatch_time` timestamp(3)
    ,`decision_time` timestamp(3)
    ,`finish_time` timestamp(3)
    ,`order_status` int
    ,`binlog_time` bigint
    ,PRIMARY KEY (order_id) NOT ENFORCED
)
WITH (
  'bucket' = '20', -- 指定20个bucket
  'bucket-key' = 'order_id',
  'sequence.field' =
'binlog_time', -- 记录排序字段
  'changelog-producer' = 'full
-compaction',  -- 选择 full-
compaction ，在compaction后产生完整的changelog
  'changelog-producer.compaction-
interval' = '2 min', -- compaction 间隔时间
  'merge-engine' = 'partial-update',
  'partial-update.ignore-delete'
 = 'true' -- 忽略DELETE数据，避免运行报错
);

INSERT INTO paimon.dw.order_detail
-- order_info表提供主要字段
SELECT
order_id,
product_type,
plat_name,
ref_id,
cast(null as string) as start_city_name,
cast(null as string) as end_city_name,
create_time,
update_time,
dispatch_time,
decision_time,
finish_time,
order_status,
binlog_time
FROM
paimon.ods.order_info
/*+ OPTIONS ('scan.mode'='latest') */

union all

-- order_address表提供城市字段
SELECT
order_id,
cast(null as string) as product_type,
cast(null as string) as plat_name,
cast(null as bigint) as ref_id,
start_city_name,
end_city_name,
cast(null as timestamp(3)) as create_time,
cast(null as timestamp(3)) as update_time,
cast(null as timestamp(3)) as dispatch_time,
cast(null as timestamp(3)) as decision_time,
cast(null as timestamp(3)) as finish_time,
cast(null as int) as order_status,
binlog_time
FROM
paimon.ods.order_address
 /*+ OPTIONS ('scan.mode'='latest') */
;

3.3 AppendOnly 应用

除了 Binlog 数据源，还有大量日志、埋点相关的 AppendOnly 数据源，这类数据基本都是数据量非常大的存在，一般来说，这类数据都是直接消费落在分布式文件系统上的。

当我们采用 Paimon 来构建 AppendOnly 表时，数据不仅可以实时写入，还可以实时读取，读写顺序一致，而且实时资源消耗也降低了不少完全可以替换部分消息队列的场景，达到解耦和降本增效的效果。SQL 如下：

CREATE TABLE if not exists
paimon.ods.event_log(
    .......
)
PARTITIONED BY (......)
WITH (
  'bucket' = '100',
  'bucket-key' = 'uuid',
  'snapshot.time-retained' = '7 d',
  'write-mode' = 'append-only'
);
INSERT INTO paimon.ods.event_log
SELECT
    .......
FROM
    realtime_event_kafka_source
;

写入效果如下：

四、问题发现和解决

4.1 Spark 跨 Warehouse 查询能力调整

当前 Hive Catalog 主要基于 Warehouse 路径组装 Paimon 表路径，在 Spark 环境内声明 Warehouse 之后不太容易跨 Warehouse 进行多 Paimon 表的查询。内部我们重载了HiveCatalog 的 getDataTableLocation 方法，基于 Hive 表构建 Paimon 表路径

    @Override
    public Path getDataTableLocation
(Identifier identifier) {
        try {
            Table table = client.
getTable(identifier.getDatabase
Name(), identifier.getObjectName());
return new Path(table.getSd().getLocation());
        } catch (TException e) {
            throw new Runtime
Exception("Failed to get table location", e);
        }
    }

同时也增加了构建 Hive 外部表的能力，[[FLINK-29922]
Support create external table for hive catalog](https:
//github.com/apache/incubator-paimon/pull/357)

4.2 大量分区 + Bucket 场景下 Flink 批读超过 Akka 消息限制优化

实践过程中如果发现类似以下错误，可以适当调大Flink中的akka.framesize参数，默认10M。

2023-03-21 15:51:08,996 ERROR akka.remote
.EndpointWriter
    [] - Transient association
error (association remains live)
akka.remote.OversizedPayloadException:
 Discarding oversized payload sent
to Actor[akka.tcp://flink@hadoop-0
xx-xxx:29413/user/rpc/taskmanager_
0#1719925448]: max allowed size
10485760 bytes, actual size of
encoded class org.apache.flink.
runtime.rpc.messages.Remote
RpcInvocation was 1077637236 bytes.

最终通过加入分批次Split方式进行解决，[[flink] Assign splits with
fixed batch size in StaticFileStoreSplitEnumerator ](https://
github.com/apache/incubator-paimon/pull/687)，效果如下：

4.3 流读场景下，并行度分配不合理以及基于时间戳读取过期时间报错的问题，目前跟进中。
