GB 1526一89

12. 符号汇总表

    下表中的星号“*”表示符号在相应的图中得到使用。

符号		符号名	数据流程图	程序流程图	系统流程图	程序网络图	系统资源图
数据符号 基本符号		数据 （见10.1.1.1)	*	*	*	*	*
		存储数据 （见10.1.1.2)	*		*	*	*
特定符号		内存储器 （见10.1.2.1)	*		*	*	*
		顺序存取     存储器 （见10.1.2.2)	*		*	*	*
		直接存取     存储器 （见10.1.2.3)	*		*	*	*
		文件  （见10.1.2.4)	*		*	*	*
		人工输入 （见10.1.2.5)	*		*	*	*
		卡片 （见10.1.2.6)	*		*	*	*
		穿孔带 （见10.1.2.7)	*		*	*	*
		显示 （见10.1.2.8)	*		*	*	*
处理符号  基本符号		处理 （见10.2.1.1)	*	*	*	*	*
特定符号		既定处理 （见10.2.2.1)		*	*	*
		人工操作 （见10.2.2.2)	*		*	*
		准备 （见10.2.2.3)	*	*	*	*
		判断 （见10.2.2.4)		*	*
		并行方式 （见10.2.2.5)		*	*	*

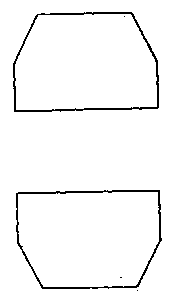

		循环界限 （见10.2.2.6)		*	*
流线符号 基本符号		流线 （见10.3.1.1)	*	*	*	*	*
		转移控制 （见10.3.2.1)				*
		通信连接 （见10.3.2.2)	*		*	*	*
		虚线 （见10.3.2.3)	*	*	*	*	*
特殊符号		连接符  （见10.4.1)	*	*	*	*	*
		端点符  （见10.4.2)	*	*	*
		注解符   （见10.4.3)	*	*	*	*	*
		省略符   （见10.4.4)	*	*	*	*	*
