GB 1526一89

1O ．2 处理符号
10．2、 1 基本处理符号
10．2．1 ．1 处理
      此符号表示各种处理功能。例如，执行一个或一组确定操作，从而使信息的值、形式或位置发生 变化，或者确定几个流向中的某一个流向。


10．2．2 特定处理符号
10．2．2． 1 既定处理
      此符号表示一个已命名的处理，它由在别处已详细说u的一个或多个操作或程序步骤所组成。例如子例行程序、模块。


10．2．2 ．2 人工操作
      此符号表示由人来执行的处理。


10.2．2．3 准备
      此符号表示对影响随后活动的一条或一组指令的修改。例如设置开关、修改变址寄存器和将一个例行程序初始化。


1O．2．2．4 判断
      此符号表示判断或开关类型功能。该符号只有一个人口，但可以有若干个可选择的出口，在对符号中定义的条件进行求值后，有一个且仅有一个出口被激活。求值结果可在表示路径的流线附近写出 （见11．3．1，2。


1O．2．2．5 并行方式
      此符号表示同步进行两个或两个以上的并行操作

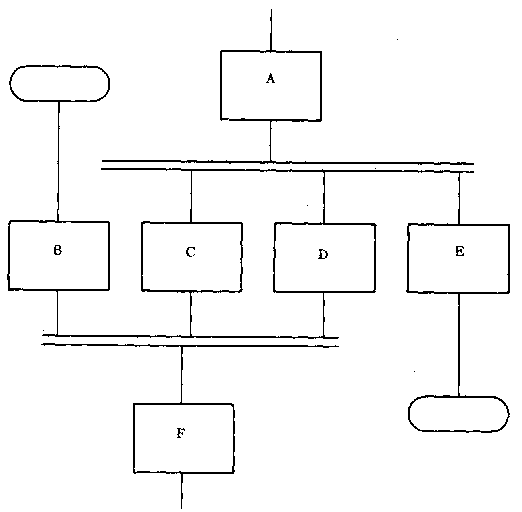

例如：

注：在处理 A完成后才能进行处理C、 D、 E；同样处理 F要等到处理 B、 C、 D完成以后进行；但是，处理 C可以
    在处理D开始和（或）结束前开始和（或）结束。

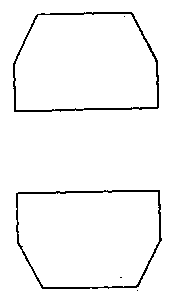

10．2．2．6 循环界限
      此符号分为两个部分，分别表示循环的开始和结束。在该符号的两个部分中要使用同一标识符。初始、增量和终止量条件按其测试操作位置分别出现在开始符号或结束符号内。

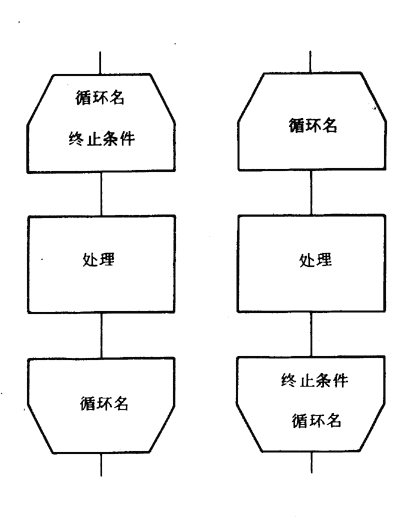

例如：

                                                                                             4
