GB 1526一89

10．3 流线符号
10．3．1 基本流线符号
10．3．1. 1 流线
       此符号表示数据流或控制流。


       为了增强可读性，可以在流线上加上箭头；但在必要时，必须加上箭头指示流向（见 11.2.1.2）。
10．3．2 特定流线符号
10.3.2.1 控制转移
       此符号表示从一个处理到另一个处理的控制的直接转移。有时，在被激活的处理完成了它的动作后，有可能直接返回到激活处理。这种控制转移类型（例如调用、取出、事件）在符号内命名。



10．3．2．2 通信连接
       此符号表示通过远程通信线路进行的数据传送。


10．3．2．3 虚线
       此符号表示两个或更多符号间的选择关系；也可用来标出被注释区（见10.4.3）。



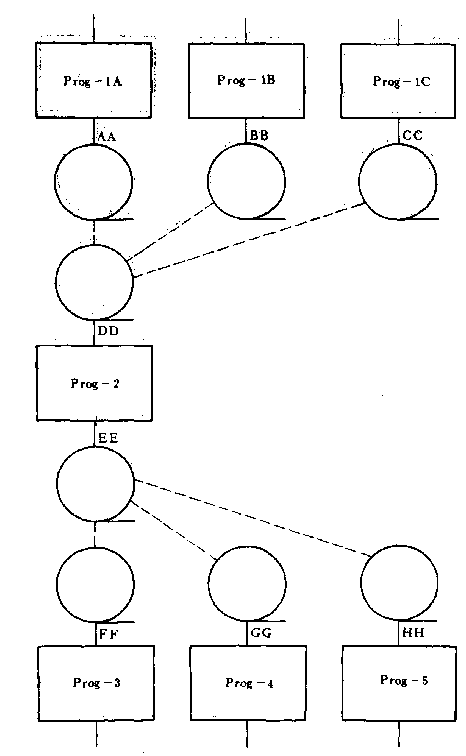

例1：若要用多个供选择的输出中的一个作为某个处理的输入，或者用一个输出作几个可选择的处理的输人，则这些符号都要用虚线连接。

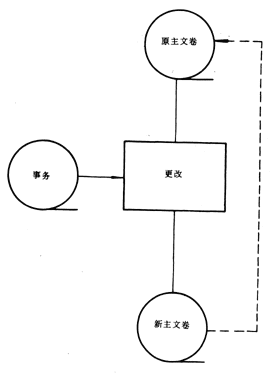

例2：将一个输出用虚线连接到后继处理，并作为该后继处理的输人。


                                                                                            5
