GB 1526一89

11．3 特殊约定
11．3．1 多个出口
11．3．1．1 一个符号如有多个出口，应按下述两种方法的某一种来表示：
       a．直接从该符号引出通向其它符号的若干条流线；
        例如：


       b．从该符号引出一条流线，这条流线分支成若干条流线。
        例如：


11.3．l.2  一个符号的每一个出口都应标有适当的条件值，以反映它所表示的逻辑路径。通过这种方 法来识别各种条件及其相应的引用。
        例1：


        例2：

1．3．2 重复的表 示

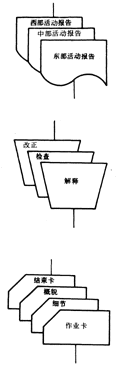

       用多个符号的重叠形式表示多个具有相应文字说u的同类的符号，重叠符号中的每个符号内都有一些文字说明。例如二使用或建立多个媒体或多个文卷、产生打印报告的多个③体、打印各种报告或 ’出各种卡片等都用同一符号的重叠形式来表示。
       当重叠的符号为有序集时，其顺序按从前往后来理解。
       流线可以从重叠符号的任一点进人或离开，但10．2．1．5中的要求仍然适用，这些符号的优先顺序或二后顺序并不由流线的进人或离开点所改变。

        例如：
