C++ 开源协程库 libco——原理及应用

作者:the cool grass
   次浏览
 2020-2-13

编辑推荐:
文章本次内容记录协程(Coroutine)是什么?Libco 使用简介,Libco 协程的生命周期,适合于有C语言基础的同学阅读,希望对您有所帮助。
文章来自于csdn,由火龙果Delores编辑推荐。

1 导论

使用 C++ 来编写高性能的网络服务器程序,从来都不是件很容易的事情。在没有应用任何网络框架,从 epoll/kqueue 直接码起的时候尤其如此。即便使用 libevent, libev这样事件驱动的网络框架去构建你的服务,程序结构依然不会很简单。为何会这样?因为这类框架提供的都是非阻塞式的、异步的编程接口,异步的编程方式,这需要思维方式的转变。为什么 golang 近几年能够大规模流行起来呢?因为简单。这方面最突出的一点便是它的网络编程 API,完全同步阻塞式的接口。要并发?go 出一个协程就好了。相信对于很多人来说,最开始接触这种编程方式,是有点困惑的。程序中到处都是同步阻塞式的调用,这程序性能能好吗?答案是,好,而且非常好。那么 golang 是如何做到的呢?秘诀就在它这个协程机制里。在 go 语言的 API 里,你找不到像 epoll/kqueue 之类的 I/O 多路复用(I/O multiplexing)接口,那它是怎么做到轻松支持数万乃至十多万高并发的网络 IO 的呢?在 Linux 或其他类 Unix 系统里,支持 I/O 多路复用事件通知的系统调用(System Call)不外乎epoll/kqueue,它难道可以离开这些系统接口另起炉灶?这个自然是不可能的。聪明的读者,应该大致想到了这背后是怎么个原理了。语言内置的协程并发模式,同步阻塞式的 IO 接口,使得 golang 网络编程十分容易。那么 C++ 可不可以做到这样呢?本文要介绍的开源协程库 libco,就是这样神奇的一个开源库,让你的高性能网络服务器编程不再困难。Libco 是微信后台大规模使用的 C++ 协程库,在 2013 年的时候作为腾讯六大开源项目首次开源。据说 2013 年至今稳定运行在微信后台的数万台机器上。从本届ArchSummit 北京峰会来自腾讯内部的分享经验来看,它在腾讯内部使用确实是比较广泛的。同 go 语言一样,libco 也是提供了同步风格编程模式,同时还能保证系统的高并发能力。

2 准备知识

2.1 协程(Coroutine)是什么?

协程这个概念,最近这几年可是相当地流行了。尤其 go 语言问世之后,内置的协程特性,完全屏蔽了操作系统线程的复杂细节;甚至使 go 开发者“只知有协程,不知有线程”了。当然 C++, Java 也不甘落后,如果你有关注过 C++ 语言的最新动态,可能也会注意到近几年不断有人在给 C++ 标准委会提协程的支持方案;Java 也同样有一些试验性的解决方案在提出来。在 go 语言大行其道的今天,没听说过协程这个词的程序员应该很少了,甚至直接接触过协程编程的(golang, lua, python 等)也在少数。你可能以为这是个比较新的东西,但其实协程这个概念在计算机领域已经相当地古老了。早在七十年代,Donald Knuth 在他的神作 The Art of Computer Programming 中将 Coroutine 的提出者于 Conway Melvin。同时,Knuth 还提到,coroutines 不过是一种特殊的 subroutines(Subroutine 即过程调用,在很多高级语言中也叫函数,为了方便起见,下文我们将它称为“函数”)。当调用一个函数时,程序从函数的头部开始执行,当函数退出时,这个函数的声明周期也就结束了。一个函数在它生命周期中,只可能返回一次。而协程则不同,协程在执行过程中,可以调用别的协程自己则中途退出执行,之后又从调用别的协程的地方恢复执行。这有点像操作系统的线程,执行过程中可能被挂起,让位于别的线程执行,稍后又从挂起的地方恢复执行。在这个过程中,协程与协程之间实际上不是普通“调用者与被调者”的关系,他们之间的关系是对称的(symmetric)。实际上,协程不一定都是种对称的关系,还存在着一种非对称的协程模式(asymmetric coroutines)。非对称协程其实也比较常见,本文要介绍的 libco 其实就是一种非对称协程,Boost C++ 库也提供了非对称协程。具体来讲,非对称协程(asymmetric coroutines)是跟一个特定的调用者绑定的,协程让出 CPU 时,只能让回给原调用者。那到底是什么东西“不对称”呢?其实,非对称在于程序控制流转移到被调协程时使用的是 call/resume 操作,而当被调协程让出 CPU时使用的却是 return/yield 操作。此外,协程间的地位也不对等,caller 与 callee 关系是确定的,不可更改的,非对称协程只能返回最初调用它的协程。对称协程(symmetric coroutines)则不一样,启动之后就跟启动之前的协程没有任何关系了。协程的切换操作,一般而言只有一个操作,yield,用于将程序控制流转移给另外的协程。对称协程机制一般需要一个调度器的支持,按一砀 t定调度算法去选择 yield的目标协程。Go 语言提供的协程,其实就是典型的对称协程。不但对称,goroutines 还可以在多个线程上迁移。这种协程跟操作系统中的线程非常相似,甚至可以叫做“用户级线程”了。而 libco 提供的协程,虽然编程接口跟 pthread 有点类似,“类 pthread 的接口设计”,“如线程库一样轻松”,本质上却是一种非对称协程。这一点不要被表象蒙了。事实上,libco 内部还为保存协程的调用链留了一个 stack 结构,而这个 stack 大小只有固定的 128。使用 libco,如果不断地在一个协程运行过程中启动另一个协程,随着嵌套深度增加就可能会造成这个栈空间溢出。

3 Libco 使用简介

3.1 一个简单的例子

在多线程编程教程中,有一个经典的例子:生产者消费者问题。事实上,生产者消费者问题也是最适合协程的应用场景。那么我们就从这个简单的例子入手,来看一看使用 libco 编写的生产者消费者程序

struct stTask_t {
int id;
};
struct stEnv_t {
stCoCond_t* cond;
queue<stTask_t*> task_queue;
};
void* Producer(void* args) {
co_enable_hook_sys();
stEnv_t* env = (stEnv_t*)args;
int id = 0;
while (true) {
stTask_t* task = (stTask_t*)calloc
(1, sizeof(stTask_t));
task->id = id++;
env->task_queue.push(task);
printf("%s:%d produce task %d\n",
__func__, __LINE__, task->id);
co_cond_signal(env->cond);
poll(NULL, 0, 1000);
}
return NULL;
}
void* Consumer(void* args) {
co_enable_hook_sys();
stEnv_t* env = (stEnv_t*)args;
while (true) {
if (env->task_queue.empty()) {
co_cond_timedwait(env->cond, 1);
continue;
}
stTask_t* task = env->task_queue.front();
env->task_queue.pop();
printf("%s:%d consume task %d\n",
__func__, __LINE__, task->id);
free(task);
}
return NULL;
}

初次接触 libco 的读者,应该下载源码编译,亲自运行一下这个例子看看输出结果是什么。实际上,这个例子的输出结果跟多线程实现方案是相似的,Producer 与Consumer 交替打印生产和消费信息。再来看代码,在 main() 函数中,我们看到代表一个协程的结构叫做 stCoRoutine_t,创建一个协程使用 co_create() 函数。我们注意到,这里的 co_create() 的接口设计跟pthread 的pthread_create() 是非常相似的。跟 pthread 不太一样是,创建出一个协程之后,并没有立即启动起来;这里要启动协程,还需调用 co_resume() 函数。最后,pthread 创建线程之后主线程往往会 pthread_join() 等等子线程退出,而这里的例子没有“co_join()”或类似的函数,而是调用了一个 co_eventloop() 函数,这些差异的原因我们后文会详细解析。然后再看 Producer 和 Consumer 的实现,细心的读者可能会发现,无论是 Producer还是 Consumer,它们在操作共享的队列时都没有加锁,没有互斥保护。那么这样做是否安全呢?其实是安全的。在运行这个程序时,我们用 ps 命令会看到这个它实际上只有一个线程。因此在任何时刻处理器上只会有一个协程在运行,所以不存在 race conditions,不需要任何互斥保护。还有一个问题。这个程序既然只有一个线程,那么 Producer 与 Consumer 这两个协程函数是怎样做到交替执行的呢?如果你熟悉 pthread 和操作系统多线程的原理,应该很快能发现程序里 co_cond_signal()、poll() 和 co_cond_timedwait() 这几个关键点。换作 是一个 pthread 编写的生产者消费者程序,在只有单核 CPU 的机器上执行,结果是不是一样的?总之,这个例子跟 pthread 实现的生产者消费者程序是非常相似的。通过这个例子,我们也大致对 libco 的协程接口有了初步的了解。为了能看懂本文接下来的内容,建议把其他几个例子的代码也都浏览一下。下文我们将不再直接列出 libco 例子中的代码,如果有引用到,请自行参看相关代码。

4. libco的协程

通过上一节的例子,我们已经对 libco 中的协程有了初步的印象。我们完全可以把它当做一种用户态线程来看待,接下来我们就从线程的角度来开始探究和理解它的实现机制。以 Linux 为例,在操作系统提供的线程机制中,一个线程一般具备下列要素:

(1) 有一段程序供其执行,这个是显然是必须的。另外,不同线程可以共用同一段程序。这个也是显然的,想想我们程序设计里经常用到的线程池、工作线程,不同的工作线程可能执行完全一样的代码。

(2) 有起码的“私有财产”,即线程专属的系统堆栈空间。

(3) 有“户口”,操作系统教科书里叫做“进(线)程控制块”,英文缩写叫 PCB。在Linux 内核里,则为 task_struct 的一个结构体。有了这个数据结构,线程才能成为内核调度的一个基本单位接受内核调度。这个结构也记录着线程占有的各项资源。此外,值得一提的是,操作系统的进程还有自己专属的内存空间(用户态内存空间),不同进程间的内存空间是相互独立,互不干扰的。而同属一个进程的各线程,则是共享内存空间的。显然,协程也是共享内存空间的。我们可以借鉴操作系统线程的实现思想,在 OS 之上实现用户级线程(协程)。跟OS 线程一样,用户级线程也应该具备这三个要素。所不同的只是第二点,用户级线程(协程)没有自己专属的堆空间,只有栈空间。首先,我们得准备一段程序供协程执行,这即是 co_create() 函数在创建协程的时候传入的第三个参数——形参为 void*,返回值为 void 的一个函数。其次,需要为创建的协程准备一段栈内存空间。栈内存用于保存调用函数过程中的临时变量,以及函数调用链(栈帧)。在 Intel 的 x86 以及 x64 体系结构中,栈顶由ESP(RSP)寄存器确定。所以一个创建一个协程,启动的时候还要将 ESP(RSP)切到分配的栈内存上,后文将对此做详细分析。co_create() 调用成功后,将返回一个 stCoRoutine_t 的结构指针(第一个参数)。从命名上也可以看出来,该结构即代表了 libco 的协程,记录着一个协程拥有的各种资源,我们不妨称之为“协程控制块”。这样,构成一个协程三要素——执行的函数,栈内存,协程控制块,在 co_create() 调用完成后便都准备就绪了。

5. 关键数据结构及其关系

struct stCoRoutine_t {
stCoRoutineEnv_t *env;
pfn_co_routine_t pfn;
void *arg;
coctx_t ctx;
char cStart;
char cEnd;
char cIsMain;
char cEnableSysHook;
char cIsShareStack;
void *pvEnv;
//char sRunStack[ 1024 * 128 ];
stStackMem_t* stack_mem;
//save satck buffer while
confilct on same stack_buffer;
char* stack_sp;
unsigned int save_size;
char* save_buffer;
stCoSpec_t aSpec[1024];
};

接下来我们逐个来看一下 stCoRoutine_t 结构中的各项成员。首先看第 2 行的 env,协程执行的环境。这里提一下,不同于 go 语言,libco 的协程一旦创建之后便跟创建时的那个线程绑定了的,是不支持在不同线程间迁移(migrate)的。这个 env,即同属于一个线程所有协程的执行环境,包括了当前运行协程、上次切换挂起的协程、嵌套调用的协程栈,和一个 epoll 的封装结构(TBD)。第 3、4 行分别为实际待执行的协程函数以及参数。第 5 行,ctx 是一个 coctx_t 类型的结构,用于协程切换时保存 CPU 上下文(context)的;所谓的上下文,即esp、ebp、eip和其他通用寄存器的值。第 7 至 11 行是一些状态和标志变量,意义也很明了。第 13 行 pvEnv,名字看起来有点费解,我们暂且知道这是一个用于保存程序系统环境变量的指针就好了。16 行这个 stack_mem,协程运行时的栈内存。通过注释我们知道这个栈内存是固定的 128KB 的大小。我们可以计算一下,每个协程 128K 内存,那么一个进程启 100 万个协程则需要占用高达 122GB的内存。读者大概会怀疑,不是常听说协程很轻量级吗,怎么会占用这么多的内存?答案就在接下来 19 至 21 行的几个成员变量中。这里要提到实现 stackful 协程(与之相对的还有一种 stackless 协程)的两种技术:Separate coroutine stacks 和 Copying the stack(又叫共享栈)。实现细节上,前者为每一个协程分配一个单独的、固定大小的栈;而后者则仅为正在运行的协程分配栈内存,当协程被调度切换出去时,就把它实际占用的栈内存 copy 保存到一个单独分配的缓冲区;当被切出去的协程再次调度执行时,再一次 copy 将原来保存的栈内存恢复到那个共享的、固定大小的栈内存空间。通常情况下,一个协程实际占用的(从 esp 到栈底)栈空间,相比预分配的这个栈大小(比如 libco的 128KB)会小得多;这样一来,copying stack 的实现方案所占用的内存便会少很多。当然,协程切换时拷贝内存的开销有些场景下也是很大的。因此两种方案各有利弊,而libco 则同时实现了两种方案,默认使用前者,也允许用户在创建协程时指定使用共享栈。

struct coctx_t {
#if defined(__i386__)
void *regs[8];
#else
void *regs[14];
#endif
size_t ss_size;
char *ss_sp;
};

前文还提到,协程控制块 stCoRoutine_t 结构里第一个字段 env,用于保存协程的运行“环境”。前文也指出,这个结构是跟运行的线程绑定了的,运行在同一个线程上的各协程是共享该结构的,是个全局性的资源。那么这个 stCoRoutineEnv_t 到底包含什么重要信息呢?请看代码:

struct stCoRoutineEnv_t {
stCoRoutine_t *pCallStack[128];
int iCallStackSize;
stCoEpoll_t *pEpoll;
// for copy stack log lastco and nextco
stCoRoutine_t* pending_co;
stCoRoutine_t* ocupy_co;
};

我们看到 stCoRoutineEnv_t 内部有一个叫做 CallStack 的“栈”,还有个 stCoPoll_t 结构 指针。此外,还有两个 stCoRoutine_t 指针用于记录协程切换时占有共享栈的和将要切 换运行的协程。在不使用共享栈模式时 pending_co 和 ocupy_co 都是空指针,我们暂且 忽略它们,等到分析共享栈的时候再说。stCoRoutineEnv_t 结构里的 pCallStack 不是普通意义上我们讲的那个程序运行栈,那个 ESP(RSP)寄存器指向的栈,是用来保留程序运行过程中局部变量以及函数调用关系的。但是,这个 pCallStack 又跟 ESP(RSP)指向的栈有相似之处。如果将协程看成一种特殊的函数,那么这个 pCallStack 就时保存这些函数的调用链的栈。我们已经讲过,非对称协程最大特点就是协程间存在明确的调用关系;甚至在有些文献中,启动协程被称作 call,挂起协程叫 return。非对称协程机制下的被调协程只能返回到调用者协程,这种调用关系不能乱,因此必须将调用链保存下来。这即是 pCallStack 的作用,将它命名为“调用栈”实在是恰如其分。每当启动(resume)一个协程时,就将它的协程控制块 stCoRoutine_t 结构指针保存在 pCallStack 的“栈顶”,然后“栈指针”iCallStackSize 加 1,最后切换 context 到待启动协程运行。当协程要让出(yield)CPU 时,就将它的 stCoRoutine_t 从 pCallStack 弹出,“栈指针”iCallStackSize 减 1,然后切换 context 到当前栈顶的协程(原来被挂起的调用者)恢复执行。这个“压栈”和“弹栈”的过程我们在 co_resume() 和 co_yield() 函数中将会再次讲到。那么这里有一个问题,libco 程序的第一个协程呢,假如第一个协程 yield 时,CPU控制权让给谁呢?关于这个问题,我们首先要明白这“第一个”协程是什么。实际上,libco 的第一个协程,即执行 main 函数的协程,是一个特殊的协程。这个协程又可以称作主协程,它负责协调其他协程的调度执行(后文我们会看到,还有网络 I/O 以及定时事件的驱动),它自己则永远不会 yield,不会主动让出 CPU。不让出(yield)CPU,不等于说它一直霸占着 CPU。我们知道 CPU 执行权有两种转移途径,一是通过 yield 让给调用者,其二则是 resume 启动其他协程运行。后文我们可以清楚地看到,co_resume()与 co_yield() 都伴随着上下文切换,即 CPU控制流的转移。当你在程序中第一次调用co_resume() 时,CPU 执行权就从主协程转移到了 resume 目标协程上了。提到主协程,那么另外一个问题又来了,主协程是在什么时候创建出来的呢?什么 时候 resume 的呢?事实上,主协程是跟 stCoRoutineEnv_t 一起创建的。主协程也无需调用 resume 来启动,它就是程序本身,就是 main 函数。主协程是一个特殊的存在,可以认为它只是一个结构体而已。在程序首次调用 co_create() 时,此函数内部会判断当前进程(线程)的 stCoRoutineEnv_t 结构是否已分配,如果未分配则分配一个,同时分配一个 stCoRoutine_t 结构,并将 pCallStack[0] 指向主协程。此后如果用 co_resume() 启动协程,又会将 resume 的协程压入 pCallStack 栈。以上整个过程可以用图1来表示。

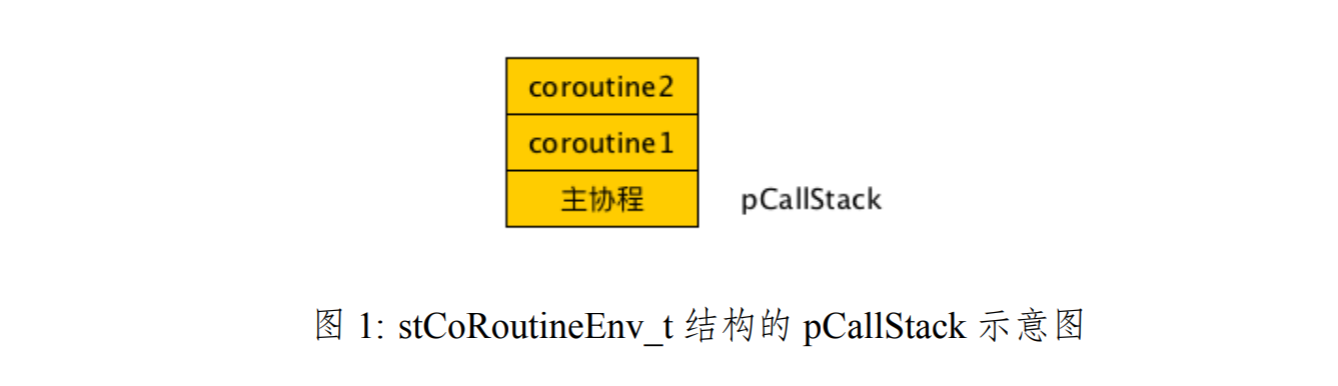

在图1中,coroutine2 整处于栈顶,也即是说,当前正在 CPU 上 running 的协程是coroutine2。而 coroutine2 的调用者是谁呢?是谁 resume 了 coroutine2 呢?是 coroutine1。coroutine1 则是主协程启动的,即在 main 函数里 resume 的。当 coroutine2 让出 CPU 时,只能让给 coroutine1;如果 coroutine1 再让出 CPU,那么又回到了主协程的控制流上了。当控制流回到主协程上时,主协程在干些什么呢?回过头来看生产者消费者那个例子。那个例子中,main 函数中程序最终调用了 co_eventloop()。该函数是一个基于epoll/kqueue 的事件循环,负责调度其他协程运行,具体细节暂时略去。这里我们只需知道,stCoRoutineEnv_t 结构中的 pEpoll 即使在这里用的就够了。至此,我们已经基本理解了 stCoRoutineEnv_t 结构的作用。待补充。

6. Libco 协程的生命周期

6.1 创建协程(Creating coroutines)

前文已提到,libco 中创建协程是 co_create() 函数。函数声明如下:

1 int co_create(stCoRoutine_t** co,
const stCoRoutineAttr_t* attr, void* (routine)(
void), void* arg);

同 pthread_create 一样,该函数有四个参数:

@co: stCoRoutine_t** 类型的指针。输出参数,co_create 内部会为新协程分配 个“协程控制块”,co 将指向这个分配的协程控制块。

@attr: stCoRoutineAttr_t 类型的指针。输 参数,用于指定要创建协程的属性,可为 NULL。实际上仅有两个属性:栈 小、指向共享栈的指针(使用共享栈模式)。

@routine: void* (*)(void ) 类型的函数指针,指向协程的任务函数,即启动这个协程后要完成什么样的任务。routine 类型为函数指针。

@arg: void 类型指针,传递给任务函数的参数,类似于 pthread 传递给线程的参数。调用 co_create 将协程创建出来后,这时候它还没有启动,也即是说我们传递的routine 函数还没有被调用。实质上,这个函数内部仅仅是分配并初始化 stCoRoutine_t结构体、设置任务函数指针、分配一段“栈”内存,以及分配和初始化 coctx_t。为什么这里的“栈”要加个引号呢?因为这里的栈内存,无论是使用预先分配的共享栈,还是co_create 内部单独分配的栈,其实都是调用 malloc 从进程的堆内存分配出来的。对于协程而言,这就是“栈”,而对于底层的进程(线程)来说这只不过是普通的堆内存而已。 总体上,co_create 函数内部做的工作很简单,这里就不贴出代码了。

6.2 启动协程(Resume a coroutine)

在调用 co_create 创建协程返回成功后,便可以调用 co_resume 函数将它启动了。该函数声明如下:

void co_resume(stCoRoutine_t* co);

它的意义很明了,即启动 co 指针指向的协程。值得注意的是,为什么这个函数不叫 co_start 而是 co_resume 呢?前文已提到,libco 的协程是非对称协程,协程在让出CPU 后要恢复执行的时候,还是要再次调用一下 co_resume 这个函数的去“启动”协程运行的。从语义上来讲,co_start 只有一次,而 co_resume 可以是暂停之后恢复启动,可以多次调用,就这么个区别。实际上,看早期关于协程的文献,讲到非对称协程,一般用“resume”与“yield”这两个术语。协程要获得 CPU 执行权用“resume”,而让出 CPU 执行用“yield”,这是两个是两个不同的(不对称的)过程,因此这种机制才被称为非对称协程(asymmetric coroutines)。所以讲到 resume 一个协程,我们一定得注意,这可能是第一次启动该协程,也可以是要准备重新运行挂起的协程。我们可以认为在 libco 里面协程只有两种状态,即running 和 pending。当创建一个协程并调用 resume 之后便进入了 running 状态,之后协程可能通过 yield 让出 CPU,这就进入了 pending 状态。不断在这两个状态间循环往复,直到协程退出(执行的任务函数 routine 返回),如图2所示(TBD 修改状态机)。

需要指出的是,不同于 go 语言,这里 co_resume() 启动一个协程的含义,不是“创建一个并发任务”。进入 co_resume() 函数后发生协程的上下文切换,协程的任务函数是立即就会被执行的,而且这个执行过程不是并发的(Concurrent)。为什么不是并发的呢?因为 co_resume() 函数内部会调用 coctx_swap() 将当前协程挂起,然后就开始执行目标协程的代码了(具体过程见下文协程切换那一节的分析)。本质上这个过程是串行的,在一个操作系统线程(进程)上发生的,甚至可以说在一颗 CPU 核上发生的(假定没有发生 CPU migration)。让我们站到 Knuth 的角度,将 coroutine 当做一种特殊的subroutine 来看,问题会显得更清楚:A 协程调用 co_resume(B) 启动了 B 协程,本质上是一种特殊的过程调用关系,A 调用 B 进入了 B 过程内部,这很显然是一种串行执行的关系。那么,既然 co_resume() 调用后进入了被调协程执行控制流,那么 co_resume()函数本身何时返回?这就要等被调协程主动让出 CPU 了。(TDB 补充图)

void co_resume(stCoRoutine_t *co) {
stCoRoutineEnv_t *env = co->env;
stCoRoutine_t *lpCurrRoutine
= env->pCallStack[env->iCallStackSize 1];
if (!co->cStart) {
coctx_make(&co->ctx,
(coctx_pfn_t)CoRoutineFunc, co, 0);
co->cStart = 1;
}
env->pCallStack[env->iCallStackSize++] = co;
co_swap(lpCurrRoutine, co);
}

如果读者对 co_resume() 的逻辑还有疑问,不妨再看一下它的代码实现。第 5、6 行的 if 条件分支,当且仅当协程是第一次启动时才会执行到。首次启动协程过程有点特殊,需要调用 coctx_make() 为新协程准备 context(为了让 co_swap() 内能跳转到协程的任务函数),并将 cStart 标志变量置 1。忽略第 4~7 行首次启动协程的特殊逻辑,那么co_resume() 仅有 4 行代码而已。第 3 行取当前协程控制块指针,第 8 行将待启动的协程 co 压入 pCallStack 栈,然后第 9 行就调用 co_swap() 切换到 co 指向的新协程上去执行了。前文也已经提到,co_swap() 不会就此返回,而是要这次 resume 的 co 协程主动yield 让出 CPU 时才会返回到 co_resume() 中来。值得指出的是,这里讲 co_swap() 不会就此返回,不是说这个函数就阻塞在这里等待 co 这个协程 yield 让出 CPU。实际上,后面我们将会看到,co_swap() 内部已经切换了 CPU 执行上下文,奔着 co 协程的代码路径去执行了。整个过程不是并发的,而是串行的,这一点我们已经反复强调过了。

6.3 协程的挂起(Yield to another coroutine)

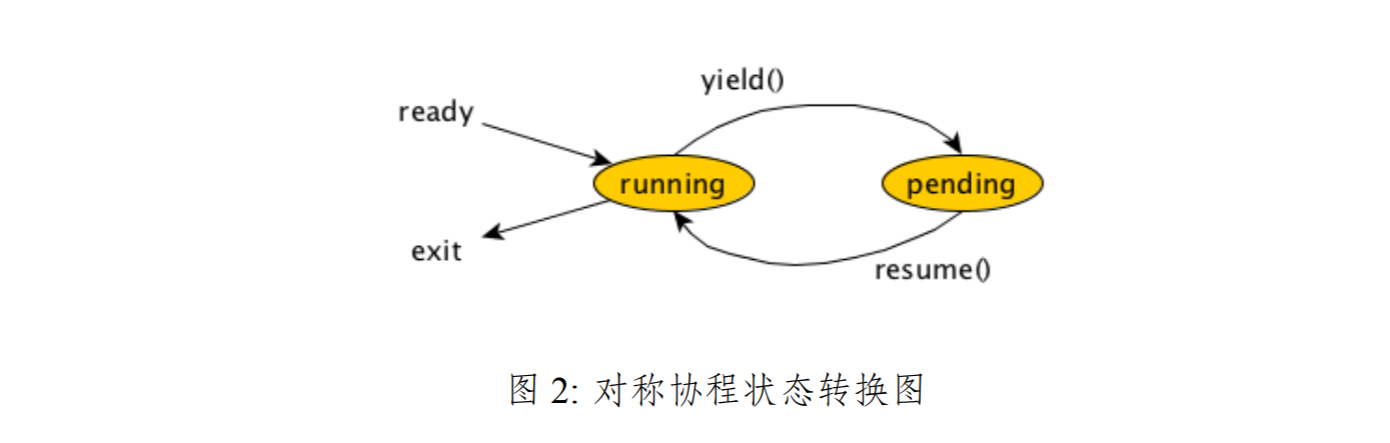

在非对称协程理论,yield 与 resume 是个相对的操作。A 协程 resume 启动了 B 协程,那么只有当 B 协程执行 yield 操作时才会返回到 A 协程。在上一节剖析协程启动函数 co_resume() 时,也提到了该函数内部 co_swap() 会执行被调协程的代码。只有被调协程 yield 让出 CPU,调用者协程的co_swap() 函数才能返回到原点,即返回到原来co_resume() 内的位置。在前文解释stCoRoutineEnv_t 结构 pCallStack 这个“调用栈”的时候,我们已经简要地提到了 yield 操作的内部逻辑。在被调协程要让出 CPU 时,会将它的 stCoRoutine_t 从pCallStack 弹出,“栈针”iCallStackSize 减 1,然后 co_swap() 切换 CPU 上下文到原来被挂起的调用者协程恢复执行。这里“被挂起的调用者协程”,即是调用者 co_resume()中切换 CPU 上下文被挂起的那个协程。下面我们来看一下 co_yield_env() 函数代码:

void co_yield_env(stCoRoutineEnv_t *env) {
stCoRoutine_t *last = env->pCallStack
[env->iCallStackSize - 2];
stCoRoutine_t *curr = env->pCallStack
[env->iCallStackSize - 1];
env->iCallStackSize ;
co_swap(curr, last);
}

co_yield_env() 函数仅有 4 行代码,事实上这个还可以写得更简洁些。你可以试着把这里代码缩短至 3 行,并不会牺牲可读性。注意到这个函数为什么叫 co_yield_env 而不是 co_yield 呢?这个也很简单。我们知道 co_resume 是有明确目的对象的,而且可以通过 resume 将 CPU 交给任意协程。但 yield 则不一样,你只能 yield 给当前协程的调用者。而当前协程的调用者,即最初 resume 当前协程的协程,是保存在 stCoRoutineEnv_t的 pCallStack 中的。因此你只能 yield 给“env”,yield 给调用者协程;而不能随意 yield给任意协程,CPU 不是你想让给谁就能让给谁的。事实上,libco 提供了一个 co_yield(stCoRoutine_t*) 的函数。看起来你似乎可以将 CPU 让给任意协程。实际上并非如此:

void co_yield(stCoRoutine_t *co) {
co_yield_env(co->env);
}

我们知道,同一个线程上所有协程是共享一个 stCoRoutineEnv_t 结构的,因此任意协程的 co->env 指向的结构都相同。如果你调用 co_yield(co),就以为将 CPU 让给 co 协程了,那就错了。最终通过 co_yield_env() 还是会将 CPU 让给原来启动当前协程的调用者。可能有的读者会有疑问,同一个线程上所有协程共享 stCoRoutineEnv_t,那么我co_yield() 给其他线程上的协程呢?对不起,如果你这么做,那么你的程序就挂了。libco的协程是不支持线程间迁移(migration)的,如果你试图这么做,程序一定会挂掉。这个 co_yield() 其实容易让人产生误解的。再补充说明一下,协程库内虽然提供了 co_yield(stCoRoutine_t*) 函数,但是没有任何地方有调用过该函数(包括样例代码)。使用的较多的是另外一个函数——co_yield_ct(),其实本质上作用都是一样的。

6.4 协程的切换(Context switch)

前面两节讨论的 co_yield_env() 与 co_resume(),是两个完全相反的过程,但他们的核心任务却是一样的——切换 CPU 执行上下文,即完成协程的切换。在 co_resume()中,这个切换是从当前协程切换到被调协程;而在 co_yield_env() 中,则是从当前协程切换到调用者协程。最终的上下文切换,都发生在 co_swap() 函数内。严格来讲这里不属于协程生命周期一部分,而只是两个协程开始执行与让出 CPU时的一个临界点。既然是切换,那就涉及到两个协程。为了表述方便,我们把当前准备让出 CPU 的协程叫做 current 协程,把即将调入执行的叫做 pending 协程。

.globl coctx_swap
#if !defined( __APPLE__ )
.type coctx_swap, @function
#endif
coctx_swap:
#if defined(__i386__)
leal 4(%esp), %eax //sp
movl 4(%esp), %esp
leal 32(%esp), %esp
//parm a : &regs[7] + sizeof(void*)
pushl %eax //esp ->parm a
pushl %ebp
pushl %esi
pushl %edi
pushl %edx
pushl %ecx
pushl %ebx
pushl -4(%eax)
movl 4(%eax), %esp //parm b -> &regs[0]
popl %eax //ret func addr
popl %ebx
popl %ecx
popl %edx
popl %edi
popl %esi
popl %ebp
popl %esp
pushl %eax //set ret func addr
xorl %eax, %eax
ret
#elif defined(__x86_64__)

这里截取的是coctx_swap.S 文件中针对 x86 体系结构的一段代码,x64 下的原理跟这是一样的,代码也在这同一个文件中。从宏观角度看,这里定义了一个名为 coctx_swap的函数,而且是 C 风格的函数(因为要被 C++ 代码调用)。从调用方看,我们可以将它当做一个普通的 C 函数,函数原型如下:

void coctx_swap
(coctx_t* curr, coctx_t* pending)
asm(“coctx_swap”);

coctx_swap 接受两个参数,无返回值。其中,第一个参数 curr 为当前协程的 coctx_t结构指针,其实是个输出参数,函数调用过程中会将当前协程的 context 保存在这个参数指向的内存里;第二个参数 pending,即待切入的协程的 coctx_t 指针,是个输入参数,coctx_swap 从这里取上次保存的 context,恢复各寄存器的值。前面我们讲过 coctx_t 结构,就是用于保存各寄存器值(context)的。这个函数奇特之处,在于调用之前还处于第一个协程的环境,该函数返回后,则当前运行的协程就已经完全是第二个协程了。这跟 Linux 内核调度器的 switch_to 功能是非常相似的,只不过内核里线程的切换比这还要复杂得多。正所谓“杨百万进去,杨白劳出来”,当然,这里也可能是“杨白劳进去,杨百万出来”。言归正题,这个函数既然是要直接操作寄存器,那当然非汇编不可了。汇编语言都快忘光了?那也不要紧,这里用到的都是常用的指令。值得一提的是,绝大多数学校汇编教程使用的都是 Intel 的语法格式,而这里用到的是 AT&T 格式。这里我们只需知道两者的主要差别,在于操作数的顺序是反过来的,就足够了。在 AT&T 汇编指令里,如果指令有两个操作数,那么第一个是源操作数,第二个即为目的操作数。此外,我们前面提到,这是个 C 风格的函数。什么意思呢?在 x86 平台下,多数C 编译器会使用一种固定的方法来处理函数的参数与返回值。函数的参数使用栈传递,且约定了参数顺序,如图3所示。在调用函数之前,编译器会将函数参数以反向顺序压栈,如图3中函数有三个参数,那么参数 3 首先 push 进栈,随后是参数 2,最后参数 1。准备好参数后,调用 CALL 指令时 CPU 自动将 IP 寄存器(函数返回地址)push 进栈,因此在进入被调函数之后,便形成了如图3的栈格局。函数调用结束前,则使用 EAX 寄存器传递返回值(如果 32 位够用的话),64 位则使用 EDX:EAX,如果是浮点值则使用FPU ST(0) 寄存器传递。

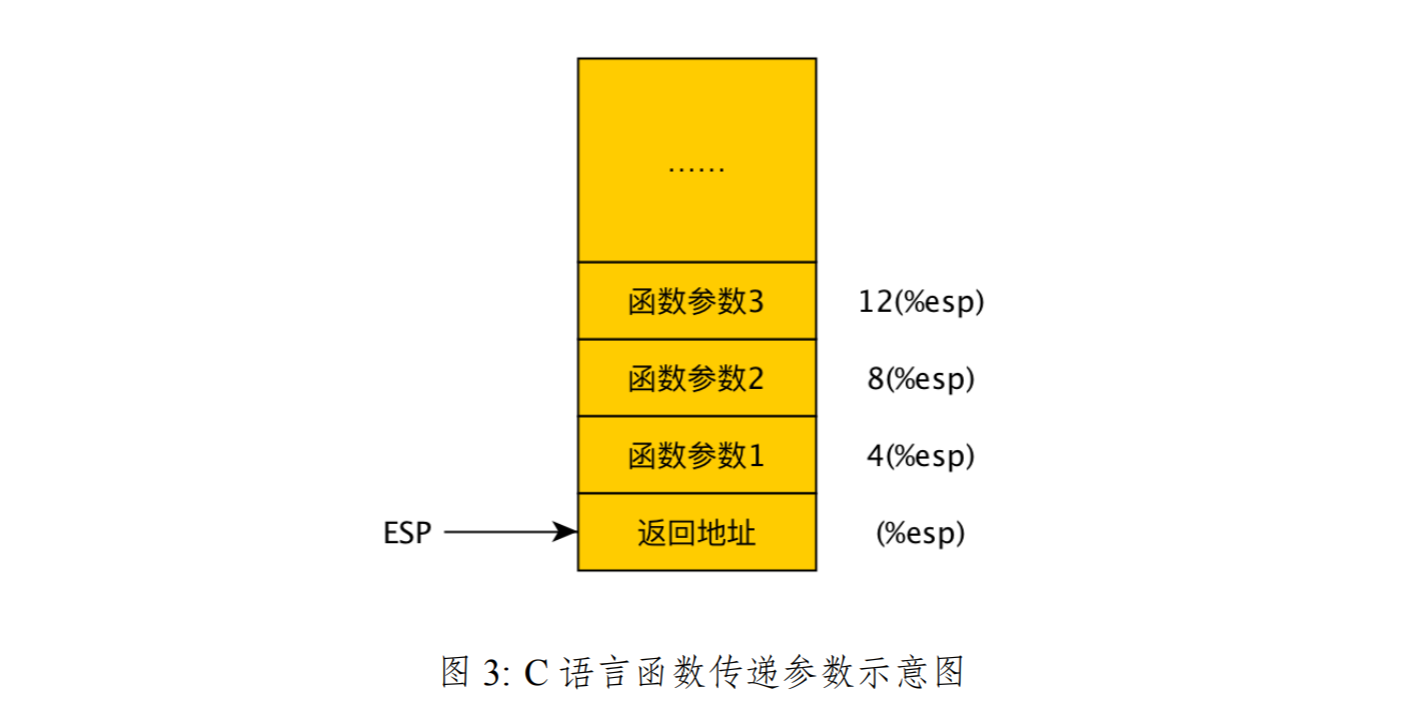

在复习过这些汇编语言知识后,我们再来看 coctx_swap 函数。它有两个参数,那么进入函数体后,用 4(%esp) 便可以取到第一个参数(当前协程 context 指针),8(%esp)可以取到第二个参数(待切入运行协程的 context 指针)。当前栈顶的内容,(%esp) 则保存了 coctx_swap 的返回地址。搞清楚栈数据布局是理解 coctx_swap 函数的关键,接下来分析 coctx_swap 的每条指令,都需要时刻明白当前的栈在哪里,栈内数据是怎样一个分布。我们把 coctx_swap 分为两部分,以第 21 行那条 MOVL 指令为界。第一部分是用于保存 current 协程的各个寄存器,第二部分则是恢复 pending 协程的寄存器。接下来我们逐行进行分析。

第 8 :LEA 指令即 Load Effective Address 的缩写。这条指令把 4(%esp) 有效地址保存到 eax 寄存器,可以认为是将当前的栈顶地址保存下来(实际保存的地址比栈顶还要 4 字节,为了 便我们就称之为栈顶)。为什么要保存栈指针呢,因为紧接着就要进 栈切换了。

第 9~10 :看到第 9 ,回忆我们前面讲过的 C 函数参数在栈中的位置,此时4(%esp) 内正是指向 current 协程 coctx_t 的指针,这里把它塞到 esp 寄存器。接下来第10 又将 coctx_t 指针指向的地址加上 32 个字节的内存位置加载到 esp 中。经过这么 13 倒腾,esp 寄存器实际上指向了当前协程 coctx_t 结构的 ss_size 成员位置,在它之下有个名为 regs 的数组,刚好是用来保存 8 个寄存器值的。注意这是第 次栈切换,不过是临时性的,目的只是 便接下来使用 push 指令保存各寄存器值。

第 12 :eax 寄存器内容压栈。更准确的讲,是将 eax 寄存器保存到了 coctx_t->regs[7] 的位置注意到在第 8 eax 寄存器已经保存了原栈顶的地址,所以这句实际上是将当前协程栈顶保存起来,以备下次调度回来时恢复栈地址。

第 13~18 :保存各通用寄存器的值,到 coctx_t 结构的 regs[1]~regs[6] 的位置。

第 19 :这 又有点意思了。eax 的值,从第 8 之后就变变过,那么-4(%eax)实际上是指向原来 coctx_swap 刚进来时的栈顶,我们讲过栈顶的值是 call 指令自动压 的函数返回地址。这句实际上就是将 coctx_swap 的返回地址给保存起来了,放在coctx_t->regs[0] 的位置。

第 21 : 此,current 协程的各重要寄存器都已保存完成了,开始可以放 地交班给 pending 协程了。接下来我们需要将 pending 协程调度起来运 ,就需要为它恢复context——恢复各通用寄存器的值以及栈指针。因此这 将栈指针切到 pending 协程的 coctx_t 结构体开始,即 regs[0] 的位置,为恢复寄存器值做好了准备。

第 23 :弹出 regs[0] 的值到 eax 寄存器。regs[0] 正该协程上次被切换出去时在第19 保存的值,即 coctx_swap 的返回地址。

第 24~29 :从 regs[1]~regs[6] 恢复各寄存器的值(与之相应的是前面第 13~18 的压栈操作)。

第 30 :将 pending 协程上次切换出去时的栈指针恢复(与之对应的是第 12 压栈操作)。请思考 下,栈内容已经完全恢复了吗?注意到第 8 我们讲过,当时保存的“栈顶”比真正的栈顶差了 个 4 字节的偏移。 这 4 字节真正栈顶的内容,正是coctx_swap 的返回地址。如果此时程序就执 ret 指令返回,那程序就不知道会跑到哪去了。

第 31 :为了程序能正确地返回原来的 coctx_swap 调用的地 ,将 eax 内容(第19 保存 regs[7],第 23 取出来到 eax)压栈。

第 33~34 :清零 eax 寄存器,执 返回指令。

至此,对 32 位平台的 coctx_swap 分析就到此结束了。细心的读者会发现一共切换了 3 次栈指针,尽管作者加了一些注释,但这段代码对于很多人来说恐怕还是难以理解的。本文仅仅分析了 32 位的情况,x64 下的代码逻辑是类似的,不过涉及的寄存器更多一些,而且函数调用时参数传递有所区别。有兴趣的读者可以自行分析下,此外,还可以结合 glibc 的 ucontext 源码对比分析一下。ucontext 也提供了支持用户级线程的接口,也有类似功能的 swapcontext() 函数,那里的汇编代码比较容易读懂些,不过运行效率比较低。

6.5 协程的退出

这里讲的退出,有别于协程的挂起,是蠀袈袈袈袈 袊袈 指协程的任务函数执行结束后发生的过程。更简单的说,就是协程任务函数内执行了return语句,结束了它的生命周期。这在某些场景是有用的。同协程挂起一样,协程退出时也应将CPU控制权交给它的调用者,这也是调用co_yield_env() 函数来完成的。这个机制很简单,限于篇幅,具体代码就不贴出来了。

值得注意的是,我们调用 co_create()、co_resume()启动协程执行一次性任务,当任务结束后要记得调用co_free()或 co_release()销毁这个临时性的协程,否则将引起内存泄漏。

7 事件驱动与协程调度

7.1 协程的“阻塞”与线程的“非阻塞”

我们已经分析了 libco 的协程从创建到启动,挂起、起动以及最后退出的过程。同时,我们也看到,一个线程上的所有协程本质上是如何串行执行的。让我们暂时回到3.1节的例子。在 Producer 协程函数内我们会看到调用 poll 函数等待 1 秒,Consumer中也会看到调用 co_cond_timedwait 函数等待生产者信号。注意,从协程的角度看,这些等待看起来都是同步的(synchronous),阻塞的(blocking);但从底层线程的角度来看,则是非阻塞的(non-blocking)。在3.1节例子中我们也讲过,这跟 pthread 实现的原理是一样的。在 pthread 实现的消费者中,你可能用 pthread_cond_timedwait 函数去同步等待生产者的信号;在消费者中,你可能用 poll 或 sleep 函数去定时等待。从线程的角度看,这些函数都会让当前线程阻塞;但从内核的角度看,它本身并没有阻塞,内核可能要继续忙着调度别的线程运行。那么这里协程也是一样的道理,从协程的角度看,当前的程序阻塞了;但从它底下的线程来看,自己可能正忙着执行别的协程函数。在这个例子中,当 Consumer 协程调用 co_cond_timedwait 函数“阻塞”后,线程可能已经将 Producer 调度恢复执行,反之亦然。那么这个负责协程“调度”的线程在哪呢?它即是运行协程本身的这个线程。

7.2 主协程与协程的“调度”

还记得前文提过的“主协程”的概念吗?我们再次把它搬出来,这对我们理解协程的“阻塞”与“调度”可能更有帮助。我们讲过,libco 程序都有一个主协程,即程序里首次调用co_create() 显式创建第一个协程的协程。在3.1节例子中,即为 main 函数里调用 co_eventloop() 的这个协程。当 Consumer 或 Producer 阻塞后,CPU 将 yield 给主协程,此时主协程在干什么呢?主协程在 co_eventloop() 函数里头忙活。这个 co_eventloop() 即“调度器”的核心所在。需要补充说明的是,这里讲的“调度器”,严格意义上算不上真正的调度器,只是为了表述的方便。libco 的协程机制是非对称的,没有什么调度算法。在执行 yield 时,当前协程只能将控制权交给调用者协程,没有任何可调度的余地。resume 灵活性稍强一点,不过也还算不得调度。如果非要说有什么“调度算法”的话,那就只能说是“基于 epoll/kqueue 事件驱动”的调度算法。“调度器”就是 epoll/kqueue 的事件循环。我们知道,在 go 语言中,用户只需使用同步阻塞式的编程接口即可开发出高性能的服务器,epoll/kqueue 这样的 I/O 事件通知机制(I/O event notification mechanism)完全被隐藏了起来。在 libco 里也是一样的,你只需要使用普通 C 库函数 read()、write()等等同步地读写数据就好了。那么 epoll 藏在哪呢?就藏在主协程的 co_eventloop() 中。协程的调度与事件驱动是紧紧联系在一起的,因此与其说 libco 是一个协程库,还不如说它是一个网络库。在后台服务器程序中,一切逻辑都是围绕网络 I/O 转的,libco 这样的设计自有它的合理性。

7.3 stCoEpoll_t 结构与定时器

在分析 stCoRoutineEnv_t 结构(代码清单5)的时候,还有一个 stCoEpoll_t 类型的pEpoll 指针成员没有讲到。作为 stCoRoutineEnv_t 的成员,这个结构也是一个全局性的资源,被同一个线程上所有协程共享。从命名也看得出来,stCoEpoll_t 是跟 epoll 的事件循环相关的。现在我们看一下它的内部字段:

struct stCoEpoll_t {
int iEpollFd;
static const int _EPOLL_SIZE = 1024 * 10;
struct stTimeout_t *pTimeout;
struct stTimeoutItemLink_t *pstTimeoutList;
struct stTimeoutItemLink_t *pstActiveList;
co_epoll_res *result;
};

@iEpollFd: 显然是 epoll 实例的 件描述符。

@_EPOLL_SIZE: 值为 10240 的整型常量。作为 epoll_wait() 系统调用的第三个参数,即 次 epoll_wait 最多返回的就绪事件个数。

@pTimeout: 类型为 stTimeout_t 的结构体指针。该结构实际上是 个时间轮(Timingwheel)定时器,只是命名比较怪,让 摸不着头脑。

@pstTimeoutList: 指向 stTimeoutItemLink_t 类型的结构体指针。该指针实际上是 个链表头。链表用于临时存放超时事件的 item。

@pstActiveList: 指向 stTimeoutItemLink_t 类型的结构体指针。也是指向 个链表。该链表用于存放 epoll_wait 得到的就绪事件和定时器超时事件。

@result: 对 epoll_wait()第 个参数的封装,即 次 epoll_wait 得到的结果集。我们知道,定时器是事件驱动模型的网络框架一个必不可少的功能。网络 I/O 的超时,定时任务,包括定时等待(poll 或 timedwait)都依赖于此。一般而言,使用定时功能时,我们首先向定时器中注册一个定时事件(Timer Event),在注册定时事件时需要指定这个事件在未来的触发时间。在到了触发时间点后,我们会收到定时器的通知。网络框架里的定时器可以看做由两部分组成,第一部分是保存已注册 timer events的数据结构,第二部分则是定时通知机制。保存已注册的 timer events,一般选用红黑树,比如 nginx;另外一种常见的数据结构便是时间轮,libco 就使用了这种结构。当然你也可以直接用链表来实现,只是时间复杂度比较高,在定时任务很多时会很容易成为框架的性能瓶颈。

定时器的第二部分,高精度的定时(精确到微秒级)通知机制,一般使用getitimer/setitimer 这类接口,需要处理信号,是个比较麻烦的事。不过对一般的应用而言,精确到毫秒就够了。精度放宽到毫秒级时,可以顺便用 epoll/kqueue 这样的系统调用来完成定时通知;这样一来,网络 I/O 事件通知与定时事件通知的逻辑就能统一起来了。笔者之前实现过的一个基于 libcurl 的异步 HTTP client,其中的定时器功能就是用 epoll 配合红黑树实现的。libco 内部也直接使用了 epoll 来进行定时,不同的只是保存 timer events 的用的是时间轮而已。

使用 epoll 加时间轮的实现定时器的算法如下:

Step 1 [epoll_wait]调用 epoll_wait() 等待 I/O 就绪事件,最 等待时长设置为 1 毫秒(即 epoll_wait() 的第 4 个参数)。

Step 2 [处理 I/O 就绪事件] 循环处理 epoll_wait() 得到的 I/O 就绪 件描述符。

Step 3 [从时间轮取超时事件] 从时间轮取超时事件,放到 timeout 队列。

Step 4 [处理超时事件] 如果 Step 3 取到的超时事件不为空,那么循环处理 timeout队列中的定时任务。否则跳转到 Step 1 继续事件循环。

Step 5 [继续循环] 跳转到 Step 1,继续事件循环。

7.4 挂起协程与恢复的执行

在前文的第6.2与第6.3小节,我们仔细地分析了协程的 resume 与 yield 过程。那么协程究竟在什么时候需要 yield 让出 CPU,又在什么时候恢复执行呢?先来看 yield,实际上在 libco 中共有 3 种调用 yield 的场景:

用户程序中主动调用 co_yield_ct();

程序调用了 poll() 或 co_cond_timedwait() 陷 “阻塞”等待;

程序调用了 connect(), read(), write(), recv(), send() 等系统调用陷 “阻塞”等待。相应地,重新 resume 启动一个协程也有 3 种情况:

对应用户程序主动 yield 的情况,这种情况也有赖于用户程序主动将协程co_resume() 起来;

poll() 的目标 件描述符事件就绪或超时,co_cond_timedwait() 等到了其他协程的 co_cond_signal() 通知信号或等待超时;

read(), write() 等 I/O 接口成功读到或写入数据,或者读写超时。在第一种情况下,即用户主动 yield 和 resume 协程,相当于 libco 的使用者承担了部分的协程“调度”工作。这种情况其实也很常见,在 libco 源码包的example_echosvr.cpp例子中就有。这也是服务端使用 libco 的典型模型,属于手动“调度”协程的例子。第二种情况,前面第3.1节中的生产者消费者就是个典型的例子。在那个例子中我们看不到用户程序主动调用 yield,也只有在最初启动协程时调用了 resume。生产者和消费者协程是在哪里切换的呢?在 poll() 与 co_cond_timedwait() 函数中。首先来看消费者。当消费者协程首先启动时,它会发现任务队列是空的,于是调用 co_cond_timedwait() 在条件变量 cond 上“阻塞”等待。同操作系统线程的条件等待原理一样,这里条件变量stCoCond_t 类型内部也有一个“等待队列”。co_cond_timedwait() 函数内部会将当前协程挂入条件变量的等待队列上,并设置一个回调函数,该回调函数是用于未来“唤醒”当前协程的(即 resume 挂起的协程)。此外,如果 wait 的 timeout 参数大于 0 的话,还要向当前执行环境的定时器上注册一个定时事件(即挂到时间轮上)。在这个例子中,消费者协程co_cond_timedwait 的 timeout 参数为-1,即 indefinitly 地等待下去,直到等到生产者向条件变量发出 signal 信号。 然后我们再来看生产者。当生产者协程启动后,它会向任务队列里投放一个任务并调用co_cond_signal() 通知消费者,然后再调用 poll() 在原地“阻塞”等待 1000 毫秒。这里co_cond_signal 函数内部其实也简单,就是将条件变量的等待队列里的协程拿出来,然后挂到当前执行环境的 pstActiveList(见 7.3 节 stCoEpoll_t 结构)。co_cond_signal函数并没有立即 resume 条件变量上的等待协程,毕竟这还不到交出 CPU 的时机。那么什么时候交出 CPU 控制权,什么时候 resume 消费者协程呢?继续往下看,生产者在向消费者发出“信号”之后,紧接着便调用 poll() 进入了“阻塞”等待,等待 1 秒钟。这个poll 函数内部实际上做了两件事。首先,将自己作为一个定时事件注册到当前执行环境的定时器,注册的时候设置了 1 秒钟的超时时间和一个回调函数(仍是一个用于未来“唤醒”自己的回调)。然后,就调用 co_yield_env() 将 CPU 让给主协程了。现在,CPU 控制权又回到了主协程手中。主协程此时要干什么呢?我们已经讲过,主协程就是事件循环 co_eventloop() 函数。在 co_eventloop() 中,主协程周而复始地调用epoll_wait(),当有就绪的 I/O 事件就处理 I/O 事件,当定时器上有超时的事件就处理超时事件,pstActiveList 队列中已有活跃事件就处理活跃事件。这里所谓的“处理事件”,其实就是调用其他工作协程注册的各种回调函数而已。那么前面我们讲过,消费者协程和生产者协程的回调函数都是“唤醒”自己而已。工作协程调用 co_cond_timedwait()或 poll() 陷入“阻塞”等待,本质上即是通过 co_yield_env 函数让出了 CPU;而主协程则负责在事件循环中“唤醒”这些“阻塞”的协程,所谓“唤醒”操作即调用工作协程注册的回调函数,这些回调内部使用 co_resume() 重新恢复挂起的工作协程。最后,协程 yield 和 resume 的第三种情况,即调用 read(), write() 等 I/O 操作而陷入“阻塞”和最后又恢复执行的过程。这种情况跟第二种过程基本相似。需要注意的是,这里的“阻塞”依然是用户态实现的过程。我们知道,libco 的协程是在底层线程上串行执行的。如果调用 read 或 write 等系统调用陷入真正的阻塞(让当前线程被内核挂起) 的话,那么不光当前协程被挂起了,其他协程也得不到执行的机会。因此,如果工作协程陷入真正的内核态阻塞,那么 libco 程序就会完全停止运转,后果是很严重的。为了避免陷入内核态阻塞,我们必须得依靠内核提供的非阻塞 I/O 机制,将 socket文件描述符设置为 non-blocking 的。为了让 libco 的使用者更方便,我们还得将这种non-blocking 的过程给封装起来,伪装成“同步阻塞式”的调用(跟 co_cond_timedwait()一样)。事实上,go 语言就是这么做的。而 libco 则将这个过程伪装得更加彻底,更加具有欺骗性。它通过dlsym机制 hook 了各种网络 I/O 相关的系统调用,使得用户可以以“同步”的方式直接使用诸如read()、write()和connect()等系统调用。因此,我们会看到3.1节那里的生产者消费者协程任务函数里第一句就调用了一个 co_enable_hook_sys()的函数。调用了 co_enable_hook_sys 函数才会开启 hook 系统调用功能,并且需要事先将要读写的文件描述符设置为 non-blocking 属性,否则,工作协程就可能陷入真正的内核态阻塞,这一点在应用中要特别加以注意。 以 read() 为例,让我们再来分析一下这些“伪装”成同步阻塞式系统调用的内部原理。首先,假如程序 accept 了一个新连接,那么首先我们将这个连接的 socket 文件描述符设置为非阻塞模式,然后启动一个工作协程去处理这个连接。工作协程调用 read()试图从该新连接上读取数据。这时候由于系统 read() 函数已经被 hook,所以实际上会调用到 libco 内部准备好的read() 函数。这个函数内部实际上做了 4 件事:第一步将当前协程注册到定时器上,用于将来处理 read() 函数的读超时。第二步,调用 epoll_ctl()将自己注册到当前执行环境的 epoll 实例上。这两步注册过程都需要指定一个回调函数,将来用于“唤醒”当前协程。第三步,调用 co_yield_env 函数让出 CPU。第四步要等到该协程被主协程重新“唤醒”后才能继续。如果主协程 epoll_wait() 得知 read 操作的文件描述符可读,则会执行原 read 协程注册的会回调将它唤醒(超时后同理,不过还要设置超时标志)。工作协程被唤醒后,在调用原 glibc 内被 hook 替换掉的、真正的 read() 系统调用。这时候如果是正常 epoll_wait 得知文件描述符 I/O 就绪就会读到数据,如果是超时就会返回-1。总之,在外部使用者看来,这个 read() 就跟阻塞式的系统调用表现出几乎完全一致的行为了。

7.5 主协程事件循环源码分析

前文已经多次提到过主协程事件循环,主协程是如何“调度”工作协程运行的。最后,让我们再来分析下它的代码(为了节省篇幅,在不妨碍我们理解其工作原理的前提下,已经略去了数行不相关的代码)。

void co_eventloop(stCoEpoll_t *ctx,
pfn_co_eventloop_t pfn, void *arg)
{
co_epoll_res *result = ctx->result;
for (;;) {
int ret= co_epoll_wait
(ctx->iEpollFd, result,
stCoEpoll_t::_EPOLL_SIZE, 1);
stTimeoutItemLink_t *active
= (ctx->pstActiveList);
stTimeoutItemLink_t *timeout
= (ctx->pstTimeoutList);
memset(timeout, 0, sizeof
(stTimeoutItemLink_t));
for (int i=0; i<ret; i++) {
stTimeoutItem_t *item =
(stTimeoutItem_t*)result->events[i].data.ptr;
if (item->pfnPrepare) {
item->pfnPrepare
(item, result->events[i], active);
} else {
AddTail(active, item);
}
}
unsigned long long now = GetTickMS();
TakeAllTimeout(ctx->pTimeout, now, timeout);
stTimeoutItem_t *lp = timeout->head;
while (lp) {
lp->bTimeout = true;
lp = lp->pNext;
}
Join<stTimeoutItem_t, stTimeoutItemLink_t>
(active, timeout);
lp = active->head;
while (lp) {
PopHead<stTimeoutItem_t,
stTimeoutItemLink_t>(active);
if (lp->pfnProcess) {
lp->pfnProcess(lp);
}
lp = active->head;
}
}
}

第 6 :调用 epoll_wait() 等待 I/O 就绪事件,为了配合时间轮 作,这里的 timeout设置为 1 毫秒。

第 8~10 :active 指针指向当前执 环境的 pstActiveList 队列,注意这里面可能已经有“活跃”的待处理事件。timeout 指针指向 pstTimeoutList 列表,其实这个 timeout 全是个临时性的链表,pstTimeoutList 永远为空。

第 12~19 :处理就绪的 件描述符。如果用户设置了预处理回调,则调用pfnPrepare 做预处理(15 );否则直接将就绪事件 item 加 active 队列。实际上,pfnPrepare() 预处理函数内部也会将就绪 item 加 active 队列,最终都是加 到 active队列等到 32~40 统 处理。

第 21~22 :从时间轮上取出已超时的事件,放到 timeout 队列。

第 24~28 :遍历 timeout 队列,设置事件已超时标志(bTimeout 设为 true)。

第 30 :将 timeout 队列中事件合并到 active 队列。

第 32~40 :遍历 active 队列,调用 作协程设置的 pfnProcess() 回调函数 resume挂起的 作协程,处理对应的 I/O 或超时事件。这就是主协程的事件循环工作过程,我们看到它周而复始地 epoll_wait(),唤醒挂起的工作协程去处理定时器与 I/O 事件。这里的逻辑看起来跟所有基于 epoll 实现的事件驱动网络框架并没有什么特别之处,更没有涉及到任何协程调度算法,由此也可以看到 libco 其实是一个很典型的非对称协程机制。或许,从 call/return 的角度出发,而不是 resume/yield 去理解这种协程的运行机理,反而会有更深的理解吧

8 性能评测

待更新。。。

8.1 echo 实验结果

TBD

8.2 协程切换开销评测

TBD: 精确度量平均每次协程上下文切换的开销(耗时纳秒数与 CPU 时钟周期数), 与 boost、libtask 的对比。

小结

最后,通过本文的分析,希望读者应该能真正 libco 的运行机理。对于喜欢动手实战的同学来说,如果你打算在未来的实际项目中使用它的话,能够做到心中有底,能绕过一些明显的坑,万一遇到问题时也能快速地解决。对于那些希望更深入理解各种协程工作原理的同学来说,希望本文的分析能起到抛砖引玉的作用,以后再学习 boost 协程或 golang 协程原理也能更快地抓住要点。由于时间仓促,本文的分析与归纳思路不是很清晰,尤其对于初次接触 libco 的理解起来可能更加吃力。建议亲自动手,下载源码编译,阅读例子代码并运行一下,必要时直接阅读源代码可能会更有帮助。
