0.LLVM是什么

LLVM项目是可重用(reusable)、模块化(modular)的编译器以及工具链(toolchain)技术的集合，有人将其理解为“底层虚拟机(Low Level Virtual Machine)”的简称，但是官方原话为：

意思是：LLVM不是首字母缩写，而是这整个项目的全名。

LLVM项目的发展起源于2000年伊利诺伊大学厄巴纳-香槟分校维克拉姆·艾夫（Vikram Adve）与克里斯·拉特纳（Chris Lattner）的研究，他们想要为所有静态及动态语言创造出动态的编译技术。2005年，苹果计算机雇用了克里斯·拉特纳及他的团队为苹果计算机开发应用程序系统，LLVM为现今Mac OS X及iOS开发工具的一部分。

1.LLVM&&Clang安装

官网安装教程在这里。这里简单介绍一下。

Linux环境

1.1.下载有关库

$ sudo apt-get install cmake
$ sudo apt-get install git
$ sudo apt-get install gcc
$ sudo apt-get install g++

注意最新的llvm-project需要>=3.14版本的cmake，apt安装的不是最新的(我的情况)，需要手动编译安装

1.2.下载项目源码

$ git clone https://github.com/llvm/llvm-project.git

上面这个命令非常慢。通过创建一个shallow clone，可以加快速度。Shallow clone可以节约存储并加速checkout时间，使用这个命令：

$ git clone --depth=1 https://github.com/llvm/llvm-project.git

1.3.构建项目

$ cd llvm-project

创建build目录

$ mkdir build
$ cd build

利用cmake构建

$ cmake -G <generator> [options] ../llvm

常用的generator有：

Unix Makefiles — 生成和 make 兼容的并行的 makefile

Ninja — 生成一个 Ninja 编译文件，大多数 LLVM 开发者使用 Ninja

Visual Studio — 生成一个 Visual Studio 项目

Xcode — 生成一个 Xcode 项目

个人使用Unix Makefiles

常用的options有：

DCMAKE_INSTALL_PREFIX=directory ——为目录指定要在其中安装LLVM工具和库的完整路径名（默认/usr/local）。

DCMAKE_BUILD_TYPE=type ——type选项有Debug，Release，RelWithDebInfo和MinSizeRel。默认值为Debug。

DLLVM_ENABLE_ASSERTIONS=On ——启用断言检查进行编译。

DLLVM_ENABLE_PROJECTS=”…” ——要另外构建的LLVM子项目的列表，以’;’分隔。例如要构建LLVM，Clang，libcxx和libcxxabi，使用:DLLVM_INSTALL_PROJECTS="clang;libcxx;libcxxabi"

DLLVM_TARGETS_TO_BUILD=”…” ——构建针对的平台的部分项目，以’;’分隔。默认面向所有平台编译(all)，指定只编译自己需要的CPU架构可以节省时间。

官方文档在这。

由于全部构建真的很耗费资源和时间，我使用的构建clang命令（可供参考）：

$ cmake -DCMAKE_BUILD_TYPE=Release -DLLVM_TARGETS_TO_BUILD="
X86" -DLLVM_ENABLE_PROJECTS=clang -DLLVM_USE_LINKER=gold -G "Unix Makefiles" ../llvm

当然你如果愿意（而且设备跑得动）也可以：

$ cmake -G "Unix Makefiles" ../llvm

我2G1核的小水管只构建clang都会 "virtual memory exhausted: Cannot allocate memory"

1.4.编译

$ make [-j <core>]
$ sudo make install

直接make也可以，但LLVM也支持并行编译，其中core取决于核心数。如：

$ make -j 4

这两步一般会很久……甚至内存不够而终止

1.5.测试

在编译结束后尝试在命令行中使用clang：

$ clang -v

本人测试结果，，，失败，因为编译时内存不够，apt install clang不想吗

apt安装后结果如下：

root@instance-kdpxvah7:~/llvm-project/build# clang -v
clang version 6.0.0-1ubuntu2 (tags/RELEASE_600/final)
Target: x86_64-pc-linux-gnu
Thread model: posix
InstalledDir: /usr/bin
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/7
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/7.5.0
Found candidate GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/8
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/7
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/7.5.0
Found candidate GCC installation: /usr/lib/gcc/x86_64-linux-gnu/8
Selected GCC installation: /usr/bin/../lib/gcc/x86_64-linux-gnu/7.5.0
Candidate multilib: .;@m64
Selected multilib: .;@m64

编写一段C语言代码试试看(C++也可以):

//helloworld.c
#include <stdio.h>
int main() {
    printf("hello world\n");
    return 0;
}

用clang编译：

$ clang helloworld.c -o hello.out
$ ./hello.out

如果是C++代码则：

//helloworld.cpp
#include <iostream>
using namespace std;
int main() {
    cout << "hello world" << endl;
    return 0;
}

用clang编译（注意命令是clang++，本人刚开始只写clang提示编译错误…）：

$ clang++ helloworld.cpp -o hello.out
$ ./hello.out

大功告成！

2.LLVM简介

用户文档：llvm.org/docs/LangRef.html

LLVM是基于静态单一分配的表示形式，可提供类型安全性、底层操作、灵活性，并且适配几乎所有高级语言，具有通用的代码表示。现在LLVM已经成为多个编译器和代码生成相关子项目的母项目。

其中，LLVM提供了完整编译系统的中间层，并将中间语言（Intermediate Repressentation, IR）从编译器取出并进行最优化，最优化后的IR接着被转换及链接到目标平台的汇编语言。

我们知道，传统编译器主要结构为：

Frontend：前端，词法分析、语法分析、语义分析、生成中间代码

Optimizer：优化器，进行中间代码优化

Backend：后端，生成机器码

就是编译原理课上学的那一套流程

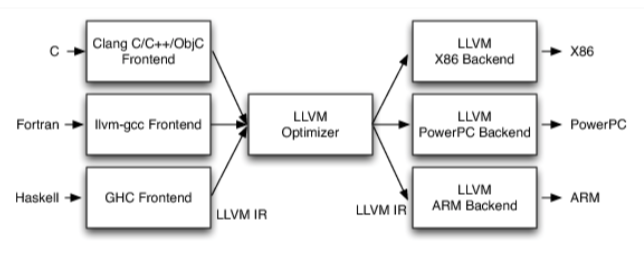

LLVM主要结构：

也就是说，对于LLVM来说，不同的前后端使用统一的中间代码LLVM IR。如果需要支持一种新的编程语言/硬件设备，那么只需要实现一个新的前端/后端就可以了（从这里可以看出LLVM的作用），而优化截断是一个通用的阶段，针对统一的LLVM IR，都不需要对于优化阶段修改。对比GCC，其前端和后端基本耦合在一起，所以GCC支持一门新的语言或者目标平台会变得很困难。

一个更具体的例子：

Objective-C与swift都采用Clang作为编译器前端，编译器前端主要进行语法分析、语义分析、生成中间代码，在这个过程中，会进行类型检查，如果发现错误或者警告会标注出来在哪一行。

编译器后端会进行机器无关的代码优化，生成机器语言，并且进行机器相关的代码优化，根据不同的系统架构生成不同的机器码。C++，Objective-C都是编译语言。编译语言在执行的时候，必须先通过编译器生成机器码。

3.clang简介

Clang是LLVM针对C语言及其家族语言的前端(a C language family frontend for LLVM)。它的主要目标是提供一个GNU编译器套装（GCC）的替代品，支持GNU编译器大多数便已设置以及非官方语言拓展。项目包括Clang前端和Clang静态分析器。

Clang项目为LLVM项目中的C语言家族提供了一个语言前端和工具基础设施。其提供了兼容GCC和MSVC的编译器驱动程序（clang和clang-cl.exe）。

官方手册：http://clang.llvm.org/docs/UsersManual.html#basicusage

针对于GCC，Clang的优点有：

占用内存小

设计清晰简单，容易理解

编译速度快

设计偏向模块化，易于集成

诊断信息可读性强

3.0.Clang(Clang++)的使用

我们先随便写一段以下代码：

//test.cpp
#include <iostream>
#include <algorithm>

using namespace std;

int a[10] = {4,2,7,5,6,1,8,9,3,0};

int main() {
    for(int i = 0; i < 10; ++i)
        cout << a[i] << (i == 9?"\n":" ");
    sort(a,a+10);
    for(int i = 0; i < 10; ++i)
        cout << a[i] << (i == 9?"\n":" ");
    return 0;
}

3.1.生成预处理文件

$ clang++ -E test.cpp -o test.i

3.2.生成汇编程序

$ clang++ -S test.i

3.3.生成目标文件

$ clang++ -c test.s

3.4.生成可执行文件

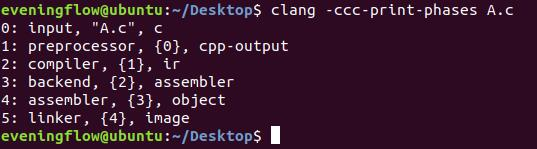

3.5.查看Clang编译的过程

$ clang -ccc-print-phases A.c

0.获取输入：A.c文件，C语言, A.c

1.预处理器：处理define、include等, A.i

2.编译：生成中间代码（IR）, ir

3.后端：生成汇编代码, A.s

4.汇编：生成目标代码, A.o

5.链接器：链接其他动态库, A.out

3.6.词法分析

$ clang -fmodules -E -Xclang -dump-tokens A.c

如图，写一个小函数对其进行词法分析。

3.7.语法分析

$ clang -fmodules -E -Xclang -dump-tokens A.c

生成语法树如下：

有颜色区分还是比较美观的。

3.8.语义分析

生成LLVM IR。LLVM IR有3种表示形式（本质是等价的）

(1).text:便于阅读的文本格式，类似于汇编语言，拓展名.ll

(2).memory:内存格式

(3).bitcode:二进制格式，拓展名.bc

生成text格式：

$ clang -S -emit-llvm A.c


在生成LLVM IR的时候会进行优化（虽然各阶段都会优化）

clang file.c -S -emit-llvm -o - (print out unoptimized llvm code)
clang file.c -S -emit-llvm -o - -O3

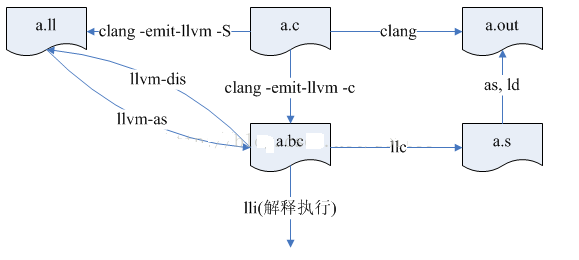

LLVM IR的三种形式是等价的：

a.ll和a.bc之间可以通过llvm-as和llvm-dis命令相互转换。

至于在内存中的那种格式，我们是无法通过文件的形式得到的。
