Autosar Os 一文入门

作者:想发财想自由
  1872  次浏览      25 次
 2023-6-30

编辑推荐:

本文主要对 Autosar Os 进行介绍,OS 与 BSW 各模块关系,OS 的类别与其功能,Autosar os的栈使用以及内存保护的机制,希望对你的学习有帮助。
本文来自于ZOTECK ,由火龙果软件Alice编辑,推荐。

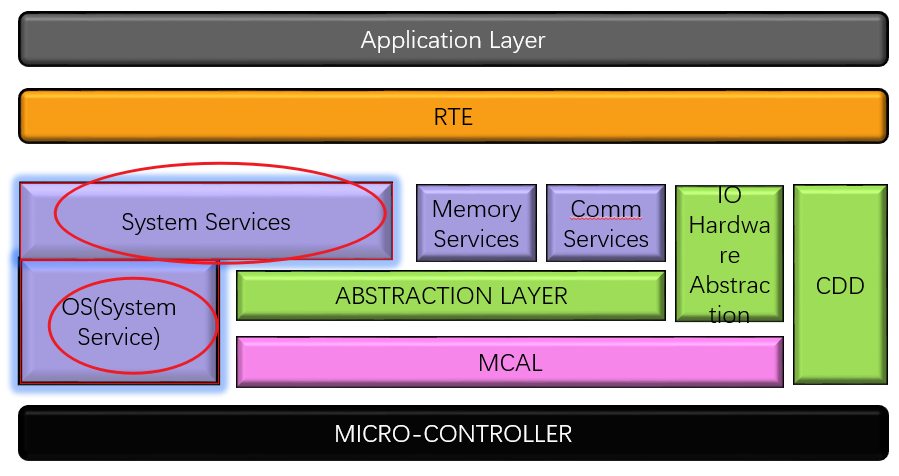

Autosar Os overview

Autosar Os 在Autosar 框架中上至RTE 下至驱动,中间可以和BSW 基础模块进行交互。是整个autosar 框架下最重要的组成部分。

其中Syser Services 为一些系统服务,不属于操作系统。下文仅对 Os 进行描述

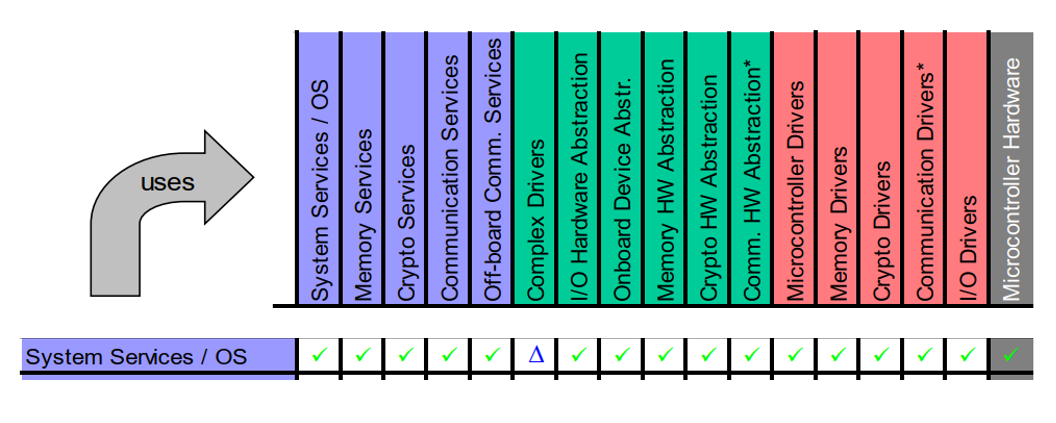

OS 与 BSW 各模块关系

虽然说OS 是整个框架的灵魂,但是也有极少数的BSW 模块不与OS 直接交互。换句话说,其他BSW 模块在改动的时候,是需要考虑一下OS 对其的影响,和它对OS 的影响。

这里可以看到除了cdd 都是无限制的与os交互。只有cdd 是有限制的和os 进行交互。

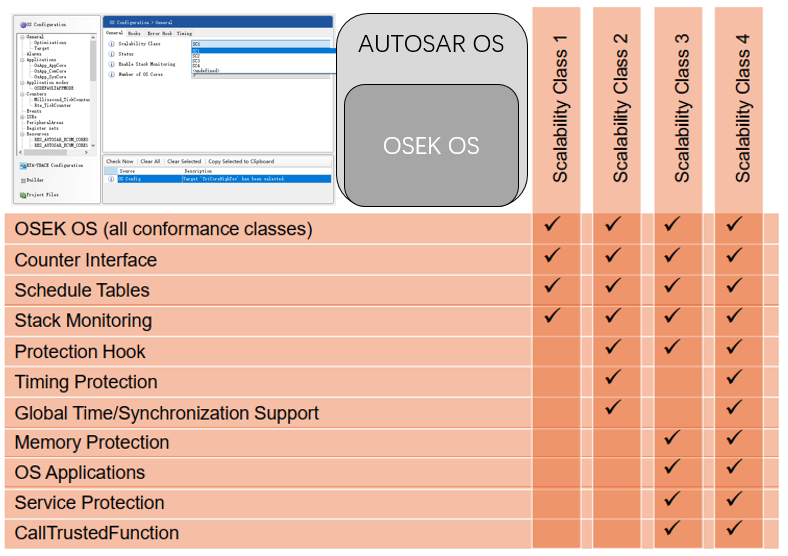

OS 的类别与其功能

AUTOSAR OS 和 OSEK OS 都是为汽车领域而开发的实时操作系统。虽然它们都致力于提供实时性能、可靠性和稳定性,但其设计理念和实现方式有所不同。AUTOSAR OS 旨在提供更高级的软件体系结构和更多的配置选项,以支持更复杂的汽车软件系统;而 OSEK OS 更加简单和轻量级,适用于较小规模的汽车电子系统。两者可以共存,也可以相互补充,以满足不同汽车应用的需求。

TASK

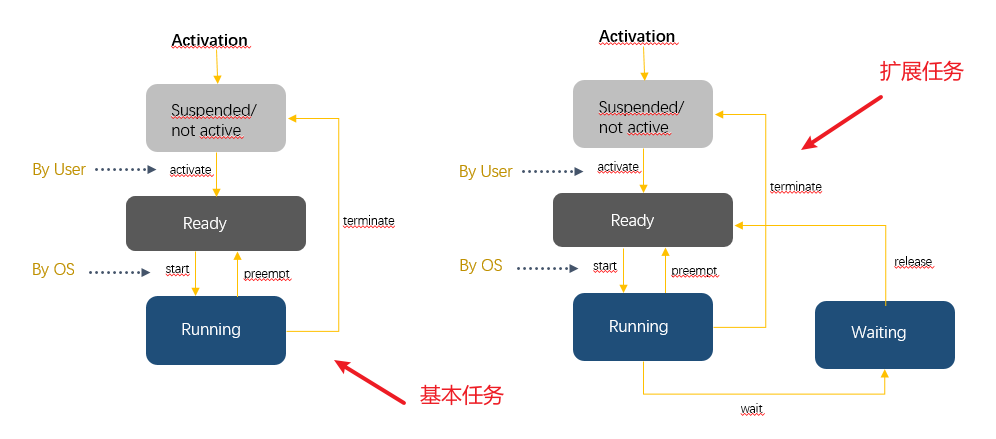

OS 的task 分为两种。

-- 基本任务

-- 扩展任务

其主要的区别就是有无waiting状态。这里先表示一下基本状态,下面对其使用栈详细描述可以按需在 实际架构 中设计,使用。

TASK - 抢占机制

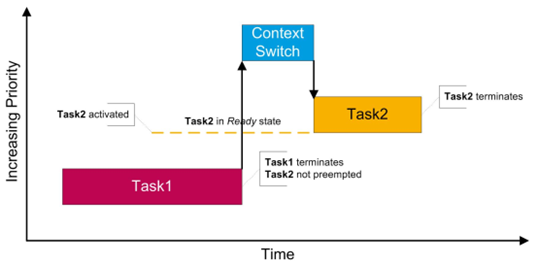

01 非抢占

这里可以看出,当任务被设定为非抢占的时候,当任务没有完成时,即使高优先级的任务到来,也无法将其抢占。

一般情况下我们可以把初始化的任务,以及一些模式切换时候,必须进行的一些操作,这类任务设计成非抢占的任务。

02 抢占

为了更好的利用OS 来压榨硬件资源,大部分的任务都会被设计成抢占式任务。一般的原则,重要的任务优先级高,需要运行时间较短的任务优先级高。

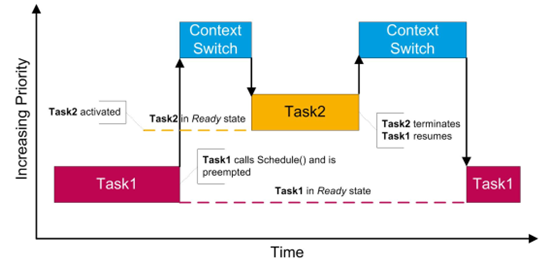

03合作

这里就很灵活,但是需要在代码过程中设计好什么时候让出CPU。但是处理得好的话,会拖慢CPU, 无法最大限度的压榨硬件,高优先级的任务被耽误。

# include <Os.h>
TASK(Cooperative)
{Function1();
Schedule(); /* Allow preemption */
Function2();
Schedule(); /* Allow preemption */
Function3();
Schedule(); /* Allow preemption */
Function4();
TerminateTask(); }

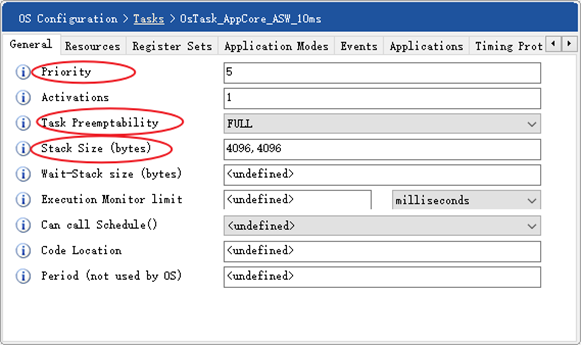

任务在配置过程中最重要的下面几个参数,需要注意。这里尤其要注意使用栈的大小。因为这个真的有可能会让软件运行奔溃。其他的参数最多是运行不正常。

TASK - 栈的使用

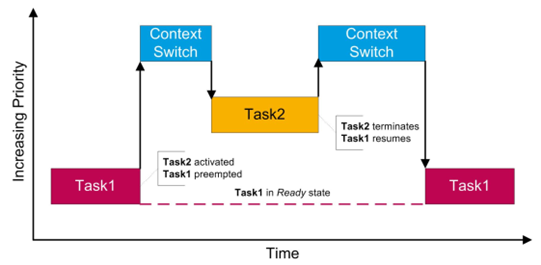

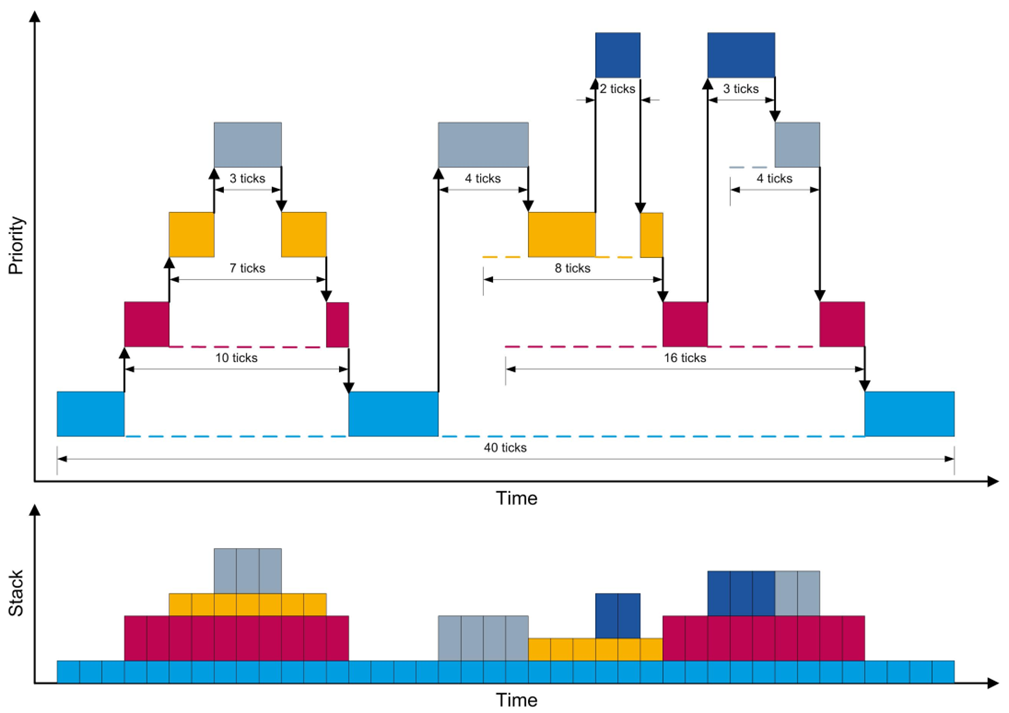

Autosar os的栈使用是单一栈策略。假设定义了32k的栈。那么所有的task都使用这一个大的栈空间。那就是说,当有任务抢占的时候,栈是叠加使用的。下面是

抢占时候使用的栈情况 。

这里可以看出来,当有高优先级的任务运行的时候,栈的使用空间是一直增大的。这时候就需要注意上面定义的32k 够不够用了。因为他们所有的task公用一个栈。

下面是非抢占时候使用栈的情况。

这里就相对简单多了,栈的使用就是和当前运行的task所需要的栈的情况是一样的。

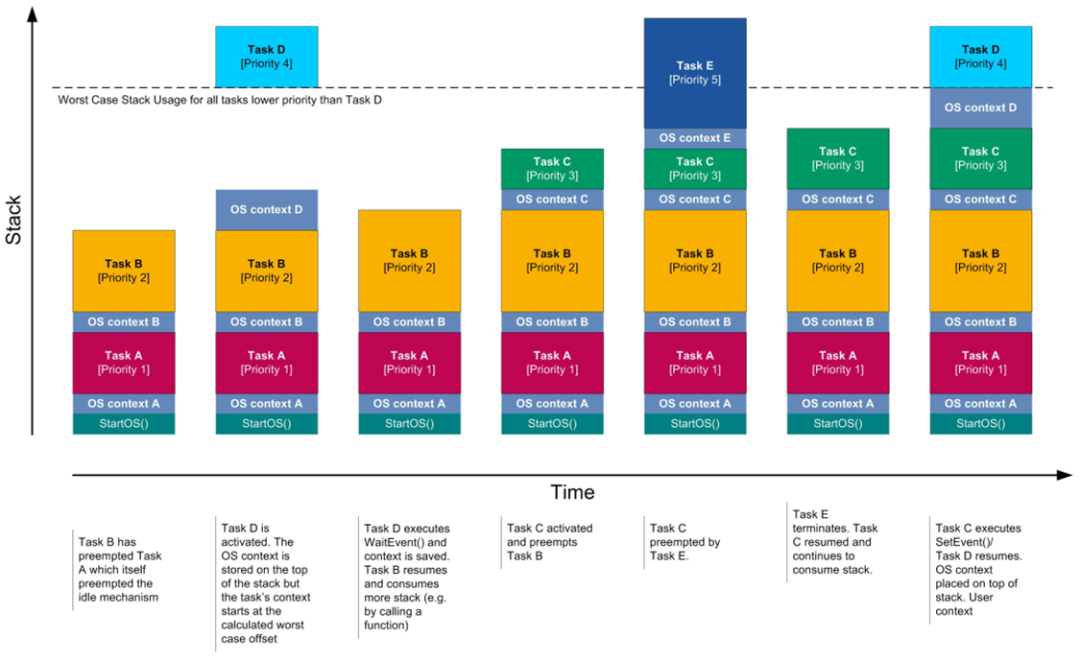

前面说到扩展任务的情况呢。

这里操作系统会根据静态配置的任务使用的栈,进行预留。换句话说就是配置完扩展任务后,os 根据优先级比扩展任务优先级高的任务使用栈的最大总和,预留一下。把扩展任务的栈至于栈底 + 最大使用量。当扩展任务到running状态后,直接就在规定的栈地方运行。所以这里很考验前面的所有task的栈,如果是使用超了,这时候程序必然就崩了。

中断

Interrupt

Category 1

•Os 无法给一类中断提供服务

•一类中断不与Os交互

•一类中断优先级高于Os 以及所有的二类中断

•可以通过Os 接口对一类中断进行enable/disable

Category 2

•二类中断受到Os管控

•硬件中断向量指向Os内部

•有限制使用os 接口不允许 TerminateTask, WaitEvent, ClearEvent, Schedule, ChainTask

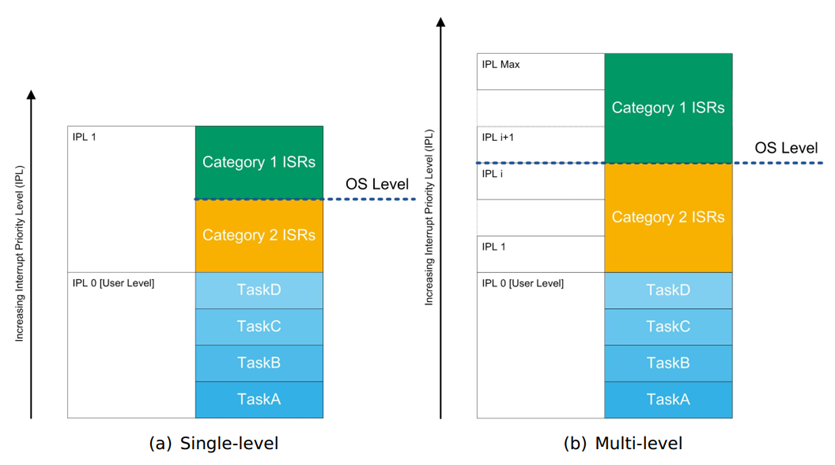

下图可以看出来一类中断时独立于os的,高于os的。根据不同的芯片是不同的,有的芯片的中断优先级是组类别,有的是独立的。也就是说中断是否可以嵌套。

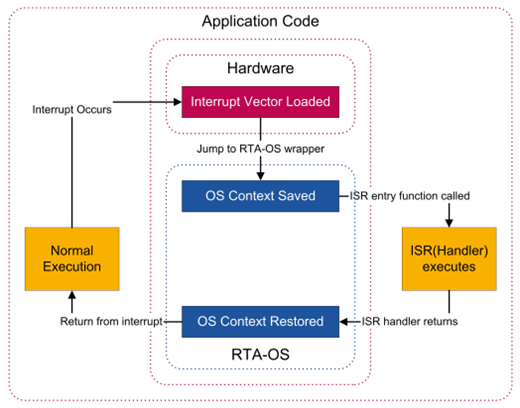

下面是当二类中断发生,这时候我们的os将会怎么处理呢。

当硬件终端触发,并且ICU模块处理完成之后,到达了OS 。这时候OS 根据静态配置进行操作,对上下文进行切换与保存现场。

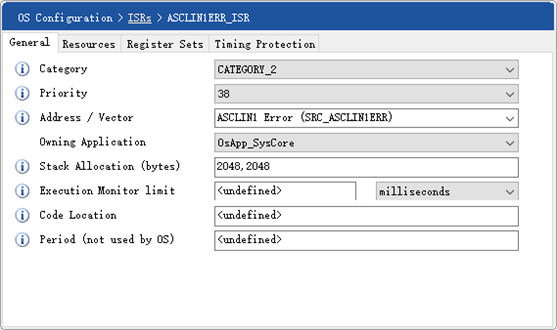

在配置过程中很简单,但是对于实际的操作我们需要注意优先级,一般情况我们都会使用二类中断。这样会减少os的影响。减少系统的不可控性。

如何有效率的使用中断。

# include <Os.h>
ISR(InefficientHandler) {
/* Long handler code. */
}
# include <Os.h>
ISR(EfficientHandler) {
ActivateTask(Task1);
}
TASK(Task1) {
/* Long handler code. */
TerminateTask();
}
# include <Os.h>
ISR(Interrupt1)
{ /* Dismiss the interrupt where required */
/* Rest of the handler */
}

异步处理,不将中断的回调一直处理完。而是激活一个task,进行处理,当然这也是要根据实际场景进行设计。

resource

Resource 基础介绍

•Standard resource 标准的二进制状态

•Linked resource 可以嵌套的二进制状态

•Internal resource 以任务为基础的二进制状态

Standard resource 标准的二进制状态 具体使用

# include <Os.h>
TASK(Task1) {
...
GetResource(Resource1);
/* Critical section. */
ReleaseResource(Resource1);
...
TerminateTask();
}

代码片段:可切换语言,无法单独设置文字格式

可以看出这类是最简单的,一个get 一个 release. 中间的 就是会被锁住的资源。其他地方无法进行访问。需要这个release之后才可以。

Linked resource 可以嵌套的二进制状态

# include <Os.h>
GetResource(Resource1);
GetResource(Resource2);
GetResource(Resource3);
ReleaseResource(Resource3);
ReleaseResource(Resource2);
ReleaseResource(Resource1);
}

代码片段:可切换语言,无法单独设置文字格式

和上面很相似,不过必须是一个对应一个。一个解开一个。

举个例子错误使用

#include
TASK(Write){
 /* Highest priority .*/
 WriteBuffer();
 GetResource(Guard);
 BufferNotEmpty = True;
 ReleaseResource(Guard);
 ChainTask(Read);
}
TASK(Read){
/* Lowest priority. */
 ReadBuffer();
 GetResource(Guard);
 if( BufferNotEmpty ) {
 ReleaseResource(Guard);
 ChainTask(Read);
 } else {
 ReleaseResource(Guard);
 TerminateTask();
 }
}

tips: 任务结束前,没有release.

Schedule table

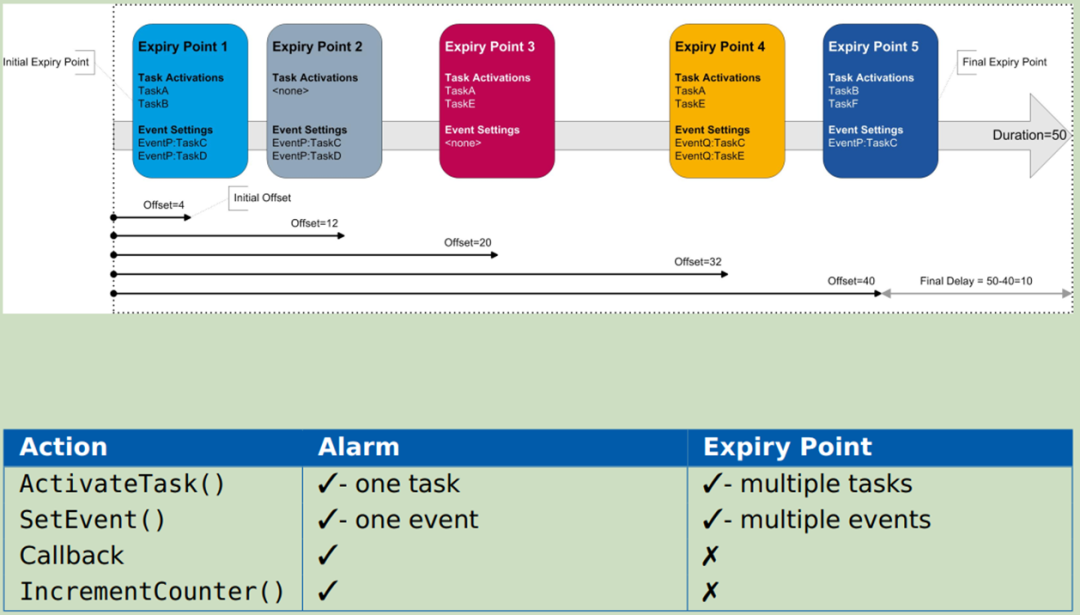

区别于rtos, 这里有调度表,属于静态配置的调度器。可以说是一系列的event的组合。

下面也给了schedule table 和 event的对比。用起来相当的方便。

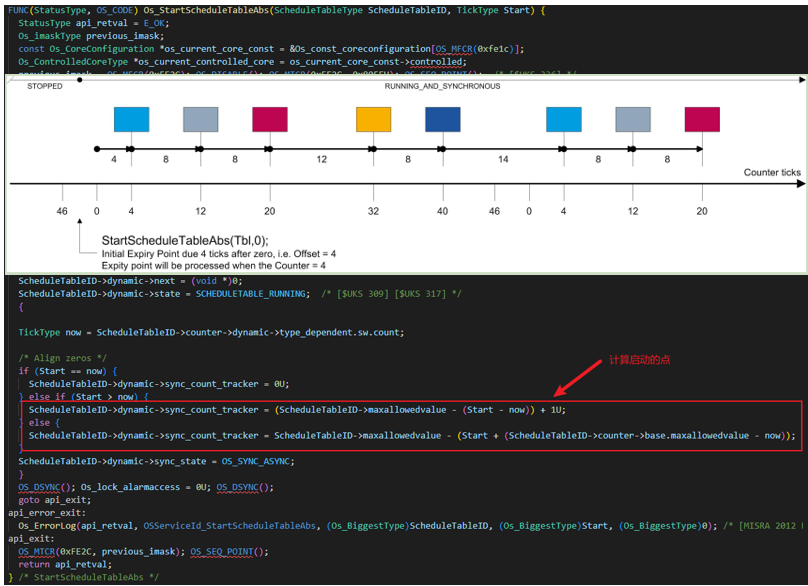

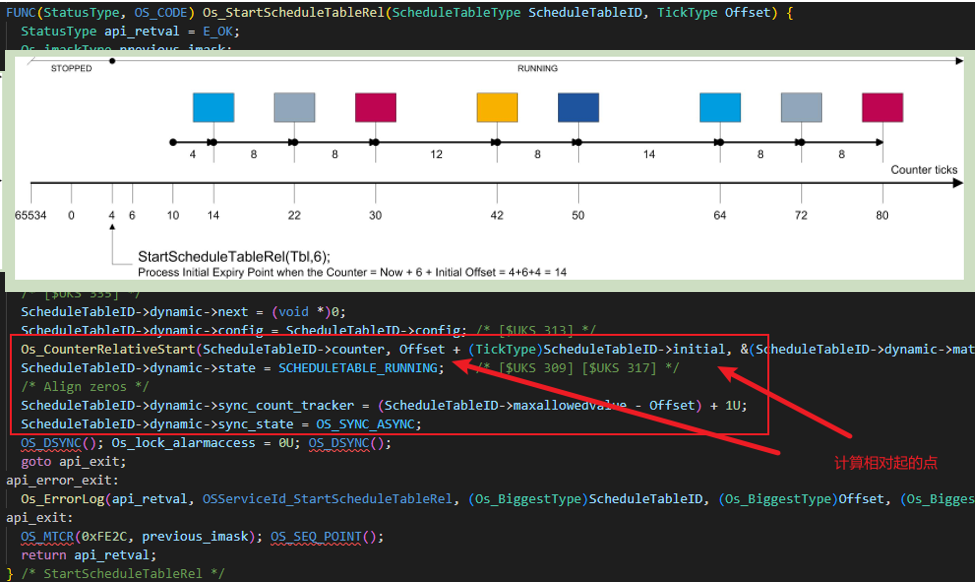

这里简单介绍两个schedule table 的api

•Start absolute point

•Start relative point

一般情况下我们系统里只需要一条schedule table即可。所以这些api 在外部用的也很少。这里只需要直到,如果当架构设计需要多条schedule table的时候,我们可以通过一系列条件,手动的调度起来。让这上面的point 内部的task 以此运行。

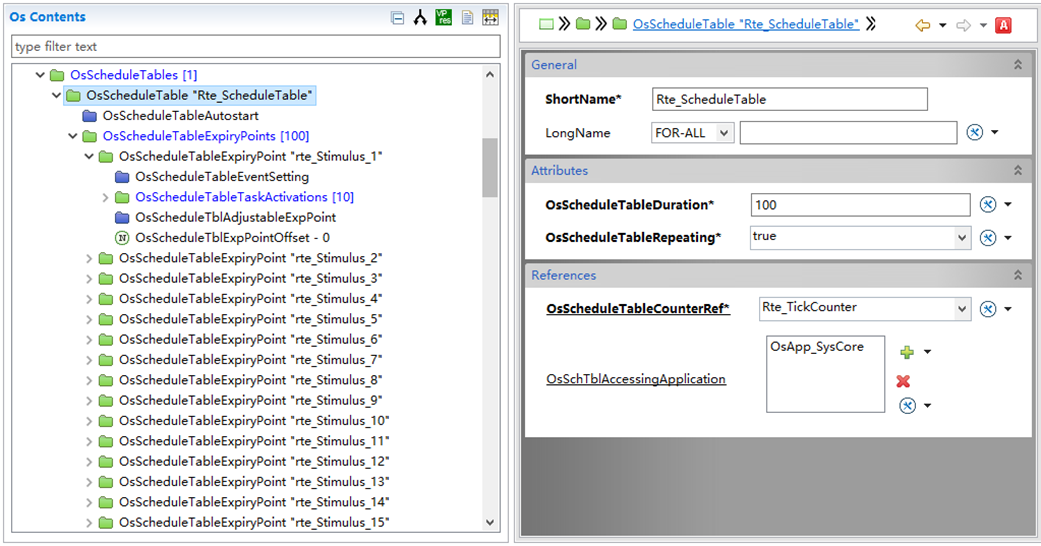

配置

配置也相对比较简单。也基本不需要配置,因为在左外SWC 设计,完成RTE 的配置之后。这个table的属性就已经被定义好了。只是通过OS 将其生成代码。

stack monitor 栈监控

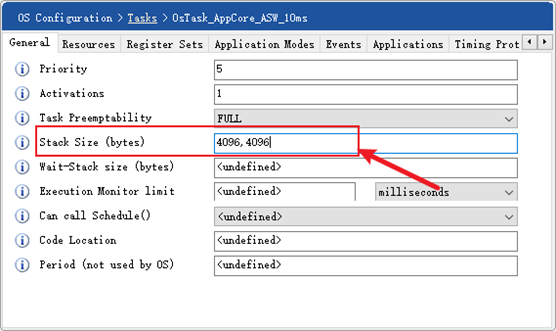

最上面提到task的一个配置参数,栈的使用。

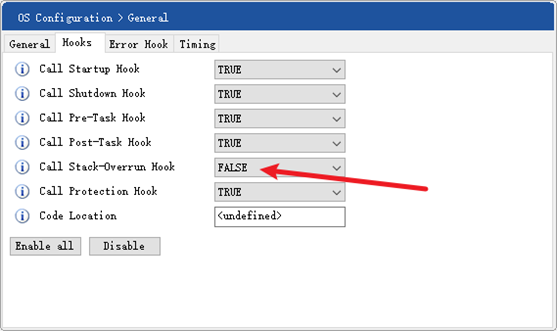

这里面就是可以激活OS 对栈使用的监控。os将会自动monitor

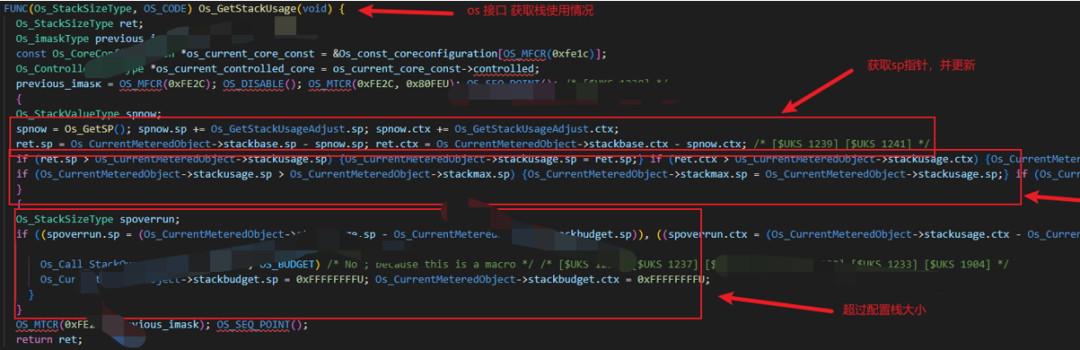

下面截取一段代码,解释了一下os如何获取栈的使用情况。在使用过程中,我们用户可以利用这个api进行一些自己的monitor.

当然实现方式千千万,我们还是要了解一下实际的原理。

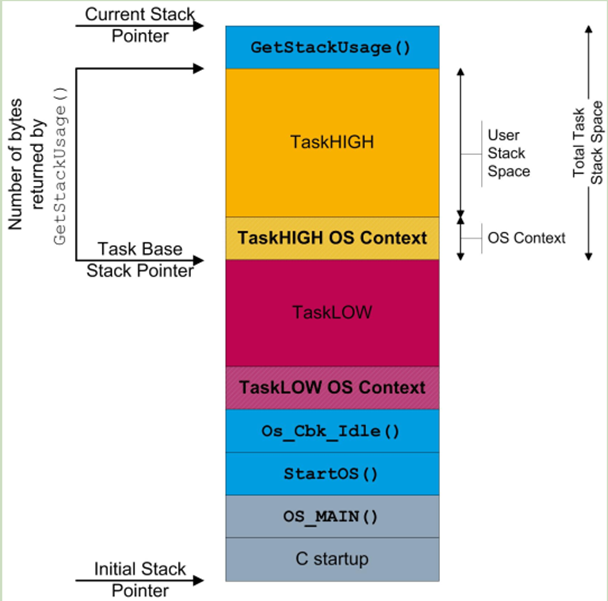

下图可以看出来。不同地方调用 GetStackUsage结果可能是不同的。

所以一般来说,我们可以选择高优先级的任务进行执行该api. 进而获取

time protection 时间保护

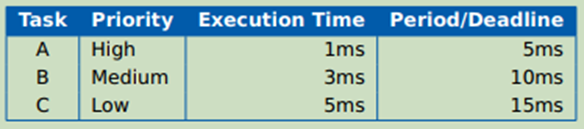

对于时间保护我们一般采类似于下面的时间约束。

这是什么意思呢。

1ms的任务 如果在5ms内 没有被执行完,则认为有问题。

3ms的任务 如果在10ms内没有被执行完,则认为有问题。

5ms的任务 如果在15ms内没有被执行完,则认为有问题。

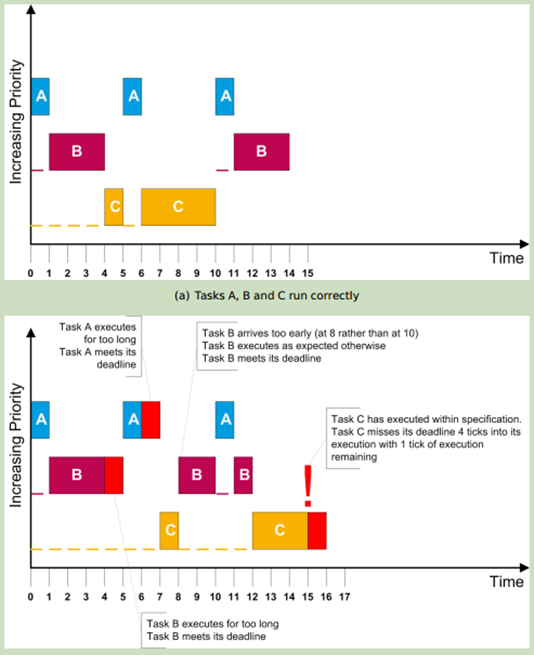

下面有个例子。

看似是C 没有执行完。确实os 报错 应该报的是C 任务没有规定时间内完成。

但是原因缺失上面的A 和 B。所以实际情况,还是需要根据调度关系进行分析。问题不一定处在报错的任务。

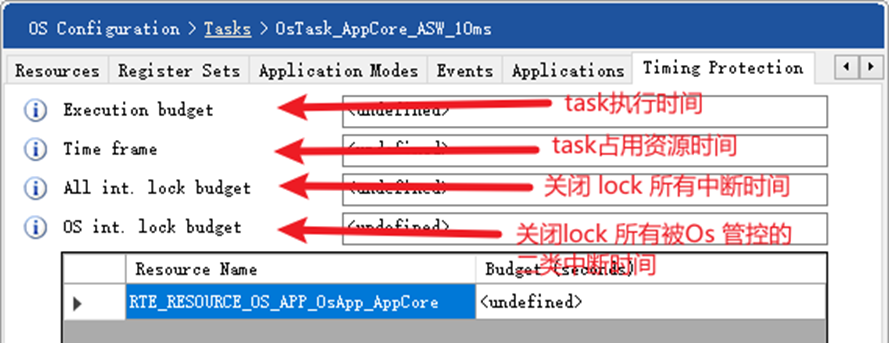

关于配置方面也很简单。

memory protection 内存保护

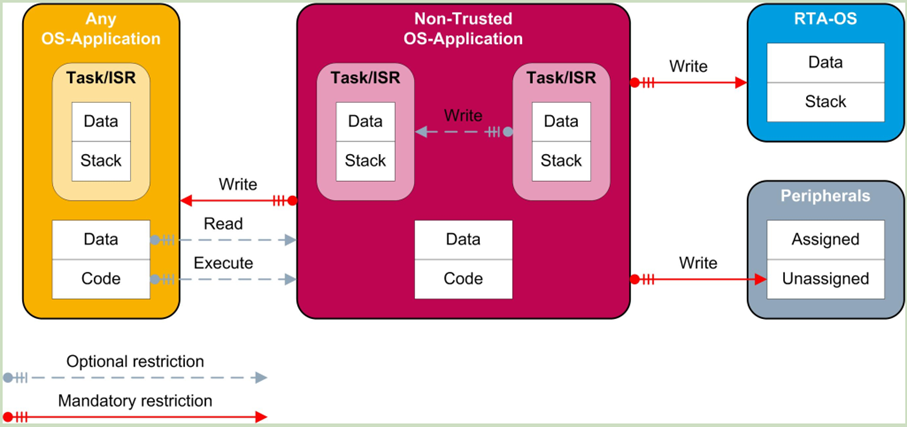

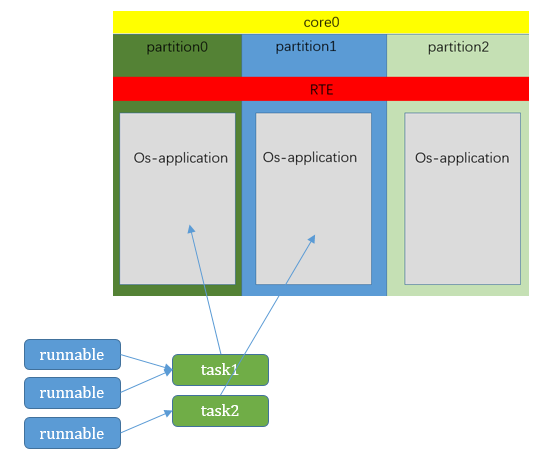

内存保护的机制通过os-application 的 trust 和 non-trust 进行隔离开。

对读写的限制,对运行的隔离。

当其中一个os-application 发生故障,可以独立的关闭其中一个os-application ,其他的os-application 不受影响。

对外设的访问,对内存特殊区域的访问的约束。可以通过trust non-trust 来约束。

这样可以一定程度上减少 让os崩溃的可能发生
