1.简介
DBC文件描述了单个网络节点的通信信息。这些信息可以监测分析网络以及模拟网络节点。
2.基础定义
对象类型:

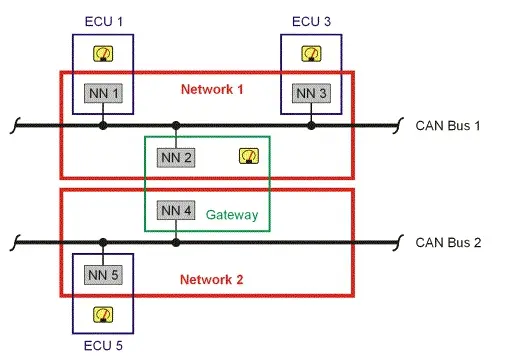

Network :
![](images/2024041241.png)
Node:
![](images/2024041242.png)

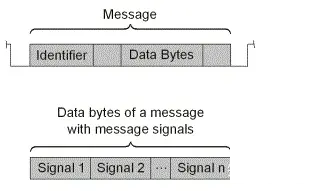

Message:
![](images/2024041243.png)

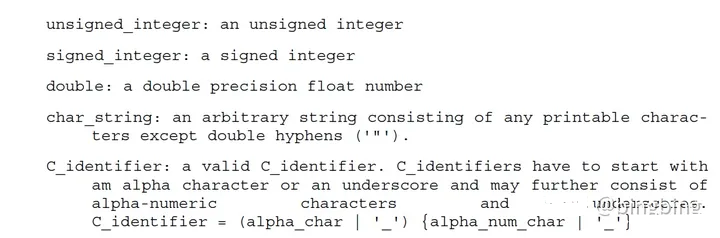

符号
![](images/2024041244.png)
关键字
BU_ 网络节点
BO_ 消息、报文
SG_ 信号
EV_ 环境变量

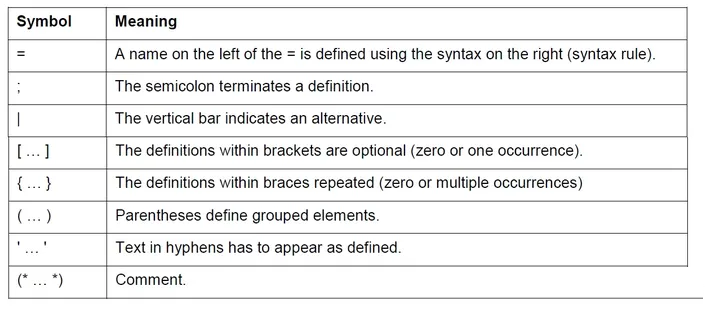

语法:
![](images/2024041245.png)

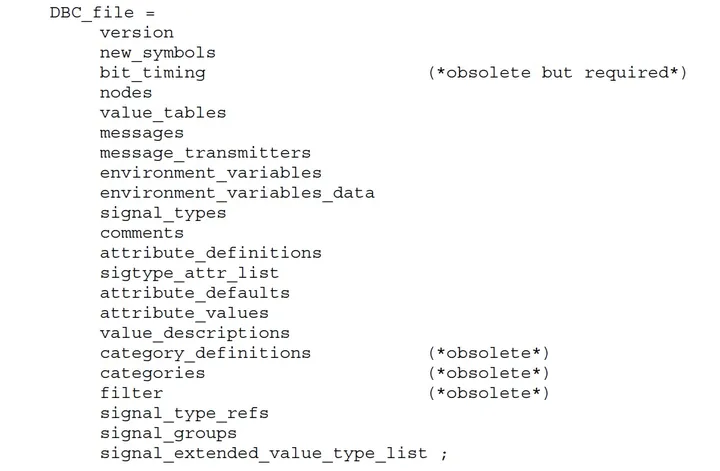

3.DBC文件结构
DBC文件由以下部分构成:
Bit_timing
波特率定义,必须部分,但通常为空
nodes
定义网络节点
messages
定义消息和信号
以下部分一般DBC中不使用,它们被定义仅仅是为了保证文件的完整性:
· signal_types
· sigtype_attr_list
· category_definitions
· categories
· filter
· signal_type_refs
· signal_extended_value_type_list

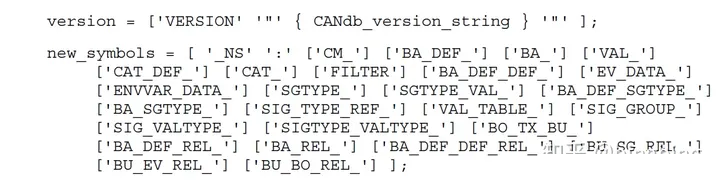

4.Version和New Symbol定义
DBC文件头部包括‘version’和‘new symbol‘定义. 'version'为空或由用户定义的string.
![](images/2024041247.png)
5.Bit Timing定义

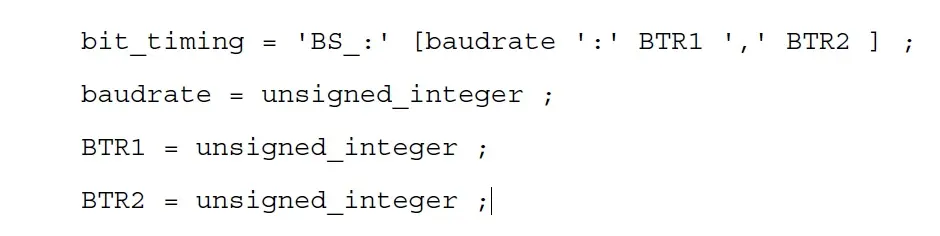

波特率定义,此部分已弃置不再使用,但关键字'BS_:'必须保留
![](images/2024041248.png)
6.Node定义

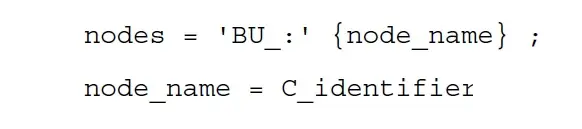

定义网络中的节点,节点名称必须唯一,节点之间由空格分割
![](images/2024041249.png)
7 Value Table 定义

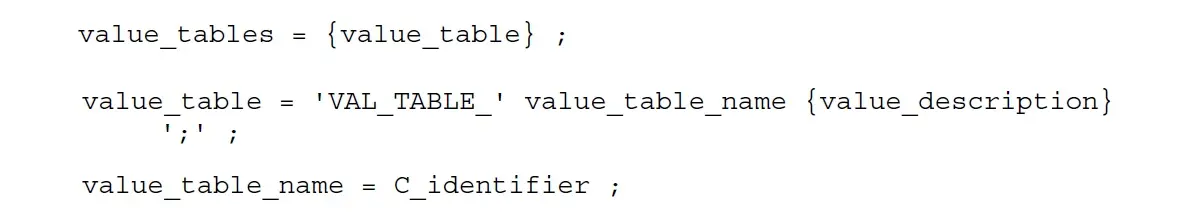

value table部分定义了全局信号值表('VAL_TABLE_'),用来对信号值解码。但通常DBC中不使用全局信号值表,而是使用单独为某个信号定义的信号值描述('VAL_')。
![](images/20240412410.png)

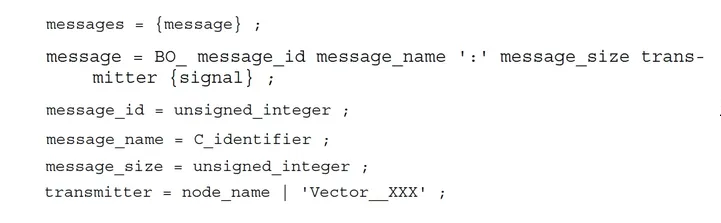

8 Message 定义
消息帧定义。message_id和message_name必须是唯一的,message_size为消息长度,transmitter
指消息发送节点,如果message没有指定发送节点,则必须命名为Vector__XXX’。
![](images/20240412411.png)
8.1 Signal 定义

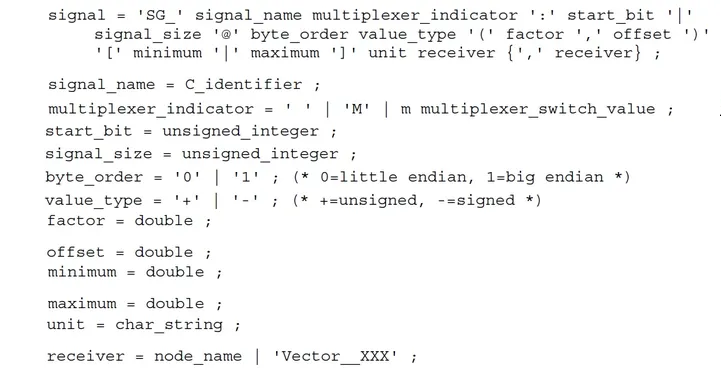

消息的信号部分列出了此消息包含的所有信号,定义了信号在消息数据域中的位置和属性。
![](images/20240412412.png)
![](images/20240412413.png)

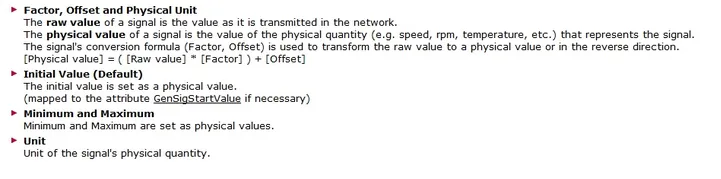

原始值和物理值转化公式:
![](images/20240412414.png)

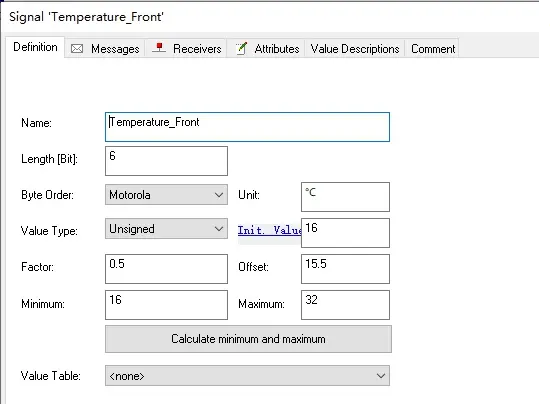

例:
SG_ Temperature_Front : 47|6@0+ (0.5,15.5) [16|32]
"℃" GW
![](images/20240412415.png)
note:

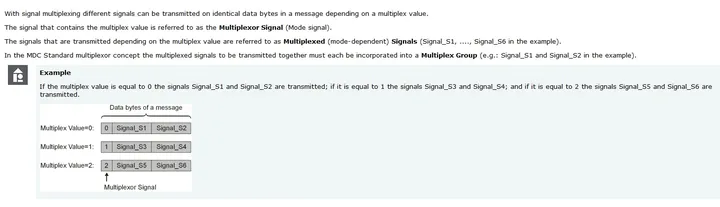

multiplexer_indicator定义了该信号是一个正常信号,还是一个多路复用信号,此项可省略。
![](images/20240412416.png)

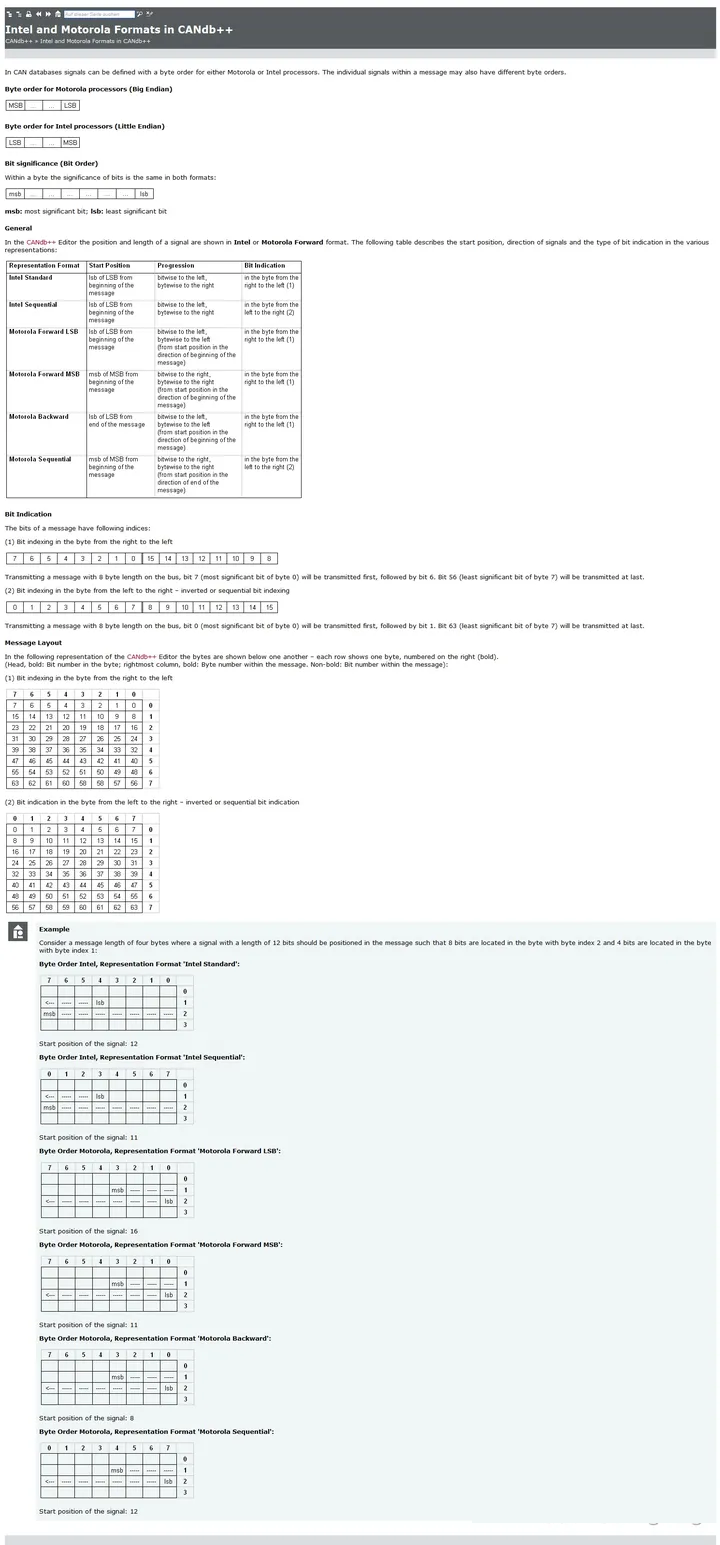

intel格式和motorola格式的区别:
![](images/20240412417.png)

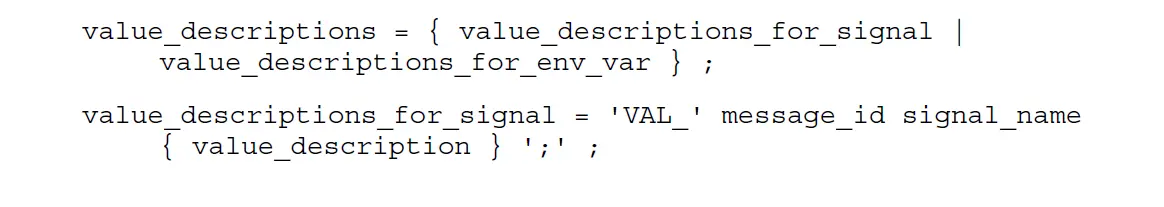

8.2 Signal Value Descriptions
'VAL_'用于对信号值解码。
![](images/20240412418.png)
9 Environment Variable 定义
环境变量定义:
![](images/20240412419.png)
环境变量值描述:
![](images/20240412420.png)

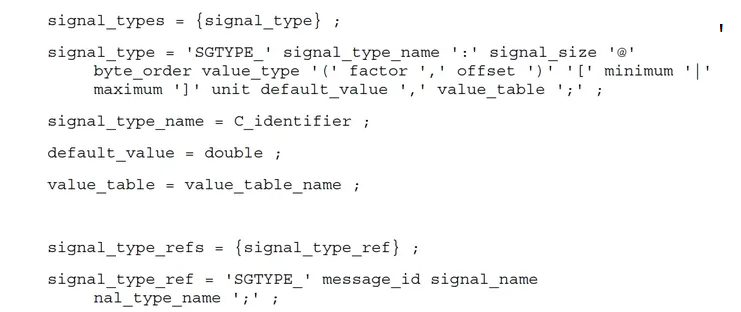

10 Signal Type and Signal Group Definitions
signal_types用于定义多个信号的共同属性,通常不在DBC中使用。
![](images/20240412421.png)

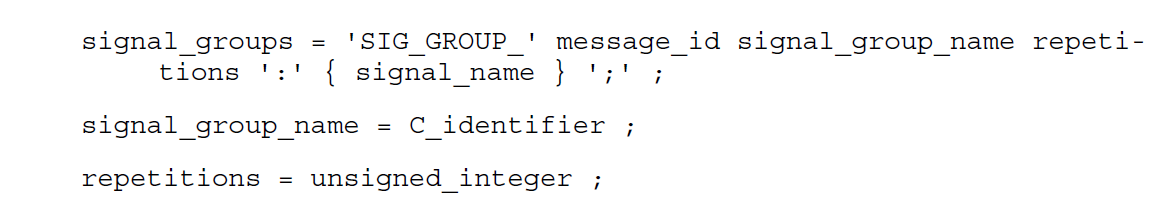

Signal groups用于定义一个消息中的一组信号。信号组里的信号必须同时更新。
![](images/20240412422.png)
11 Comment Definitions

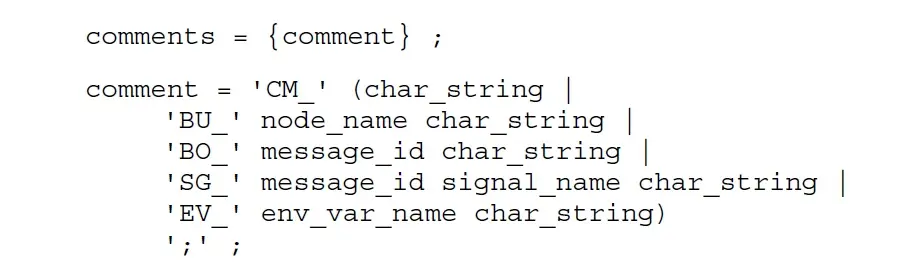

注释定义:
![](images/20240412423.png)
12 User Defined Attribute Definitions
用户定义属性。

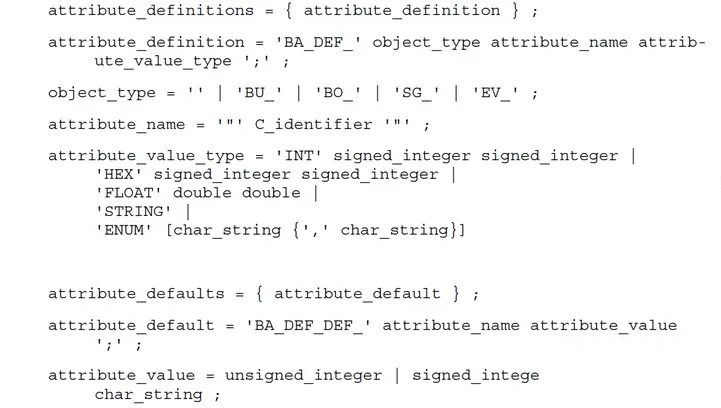

12.1 Attribute Definitions
属性定义:
![](images/20240412424.png)

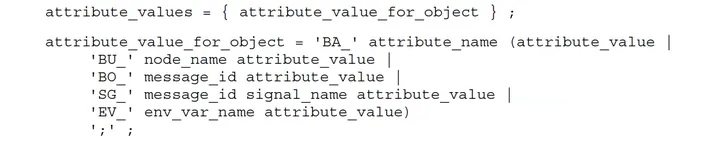

12.2 Attribute Values
属性值:
![](images/20240412425.png)
13 Examples

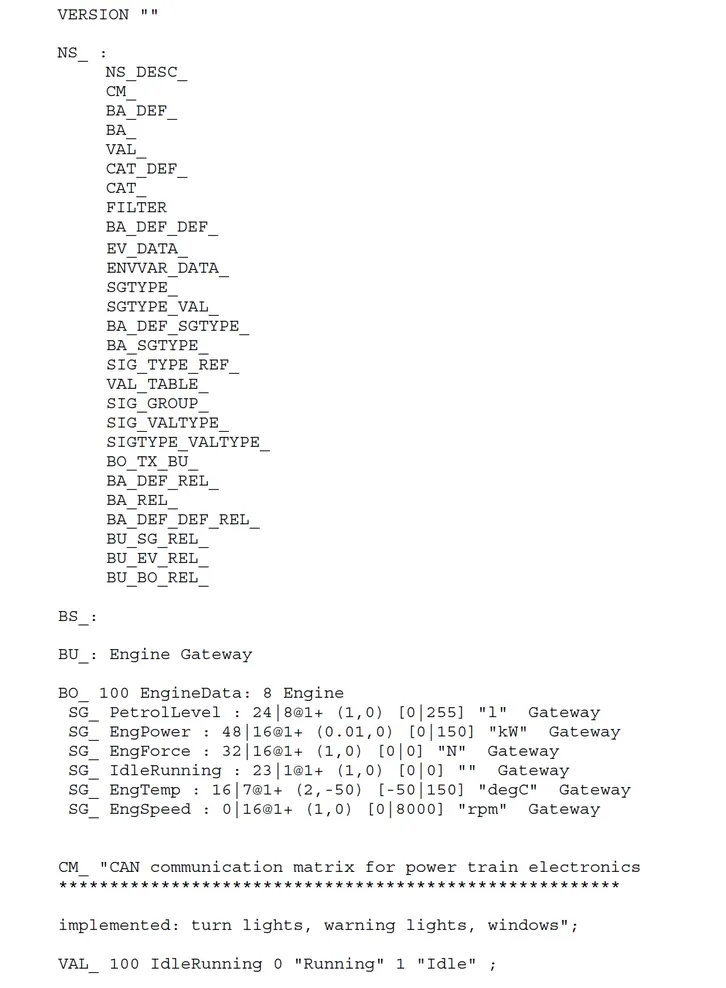

example 1:
![](images/20240412426.png)

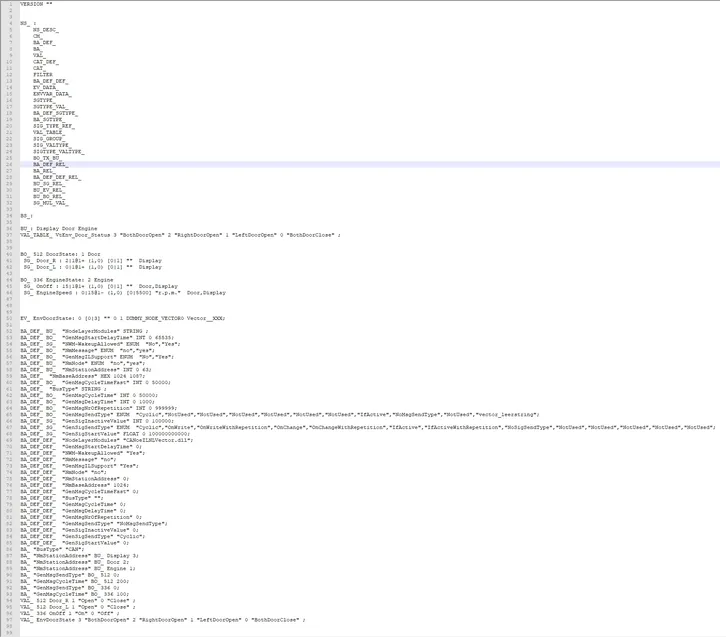

example 2:
![](images/20240412427.png)
|
