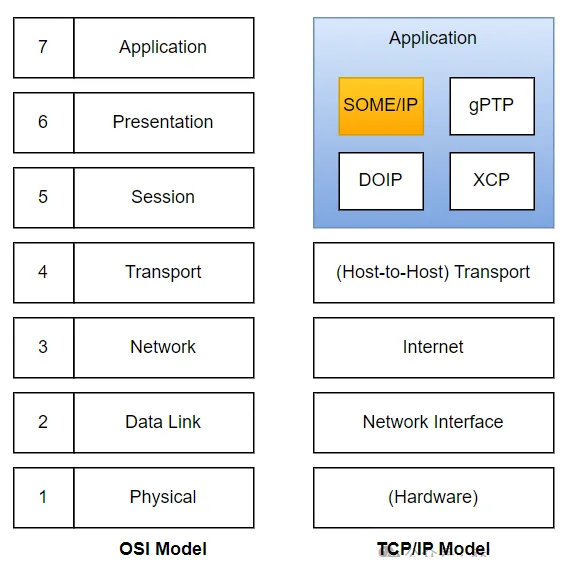

SOME/IP的全称是Service-Oriented Middleware over IP，它是基于IP通讯的，为面向服务的通讯架构（SOA）而设计的中间件。

1. 参考资料

本篇文章用到的参考资料主要有三个。其中AUTOSAR_PRS_SOMEIPProtocol.pdf【1】和AUTOSAR_PRS_SOMEIPServiceDiscoveryProtocol.pdf【2】可以从AUTOSAR官网下载。第三个是CANoe仿真SOMEIPSimMultimedia，安装CANoe程序后，在Sample Configuration里可以找到。后续的介绍中，我们将基于该仿真，来逐步解析上述两份协议文档里的新概念。

2. SOME/IP网络结构示例

不管是什么样的通讯方式，它最终都是为了让ECU互相之间能够传递信息。在CAN网络里，CAN Matrix定义了CAN的网络结构；类似地，在SOME/IP里，XML文件定义了它的网络结构。

2.1 XML配置文件

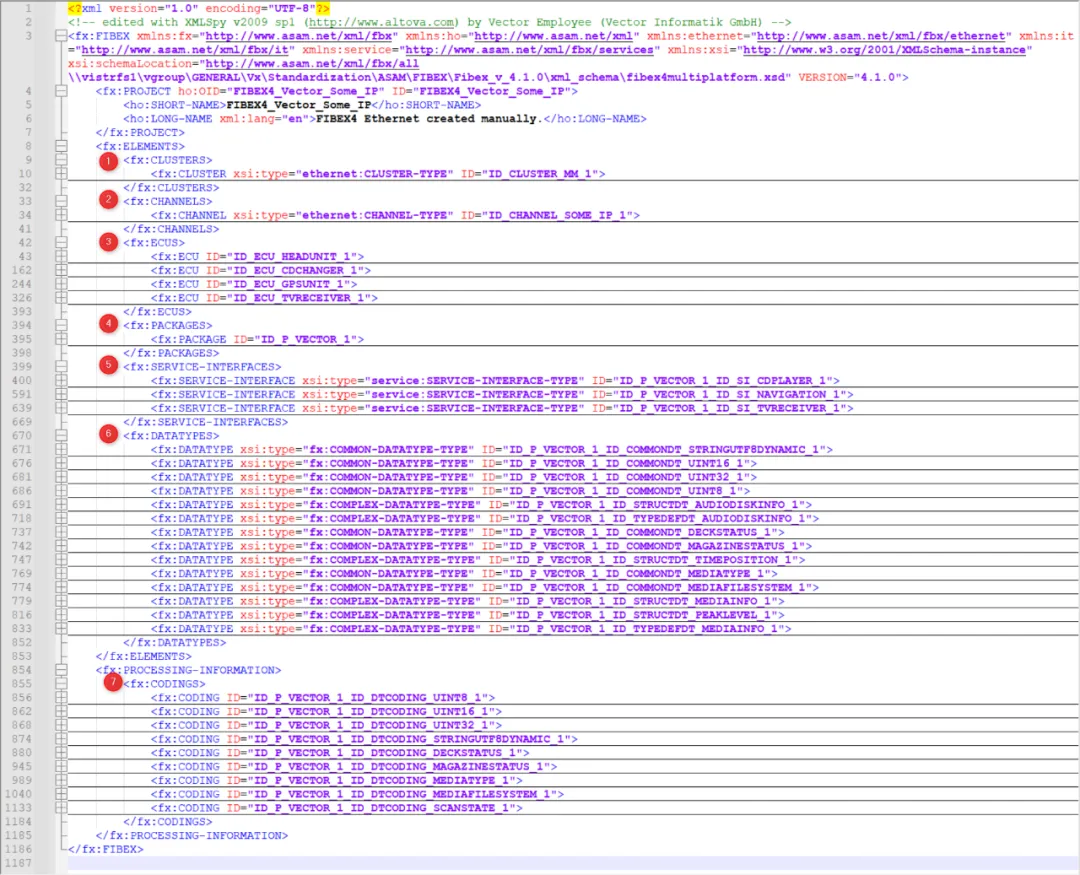

从仿真的Database文件夹里，我们找到了配置文件FBX4_VECTOR_SOME_IP_MM.xml。将其折叠，我们大致可以拿到七个方面的信息。其中，

• Clusters定义了以太网的基本信息，如波特率100M/s、最大数据位长度1500bytes；

• ECUs定义了网络结构里包含的ECU，并给出了每个ECU的基本信息，如IP地址、端口号、SD参数；

• Service Interfaces里定义了网络里可见的服务，并给出了每个服务（Service）具体的信息，如服务的名称、服务的ID、服务里所包含的Methods、Events、Fields、Eventgroups等；

• Datatypes里定义了通用的和自定义的数据类型，比如Uint8、Struct；

• Codings里定义了数据的映射关系，即不同数值所对应的含义，比如1表示start，0表示stop。

2.2 服务表

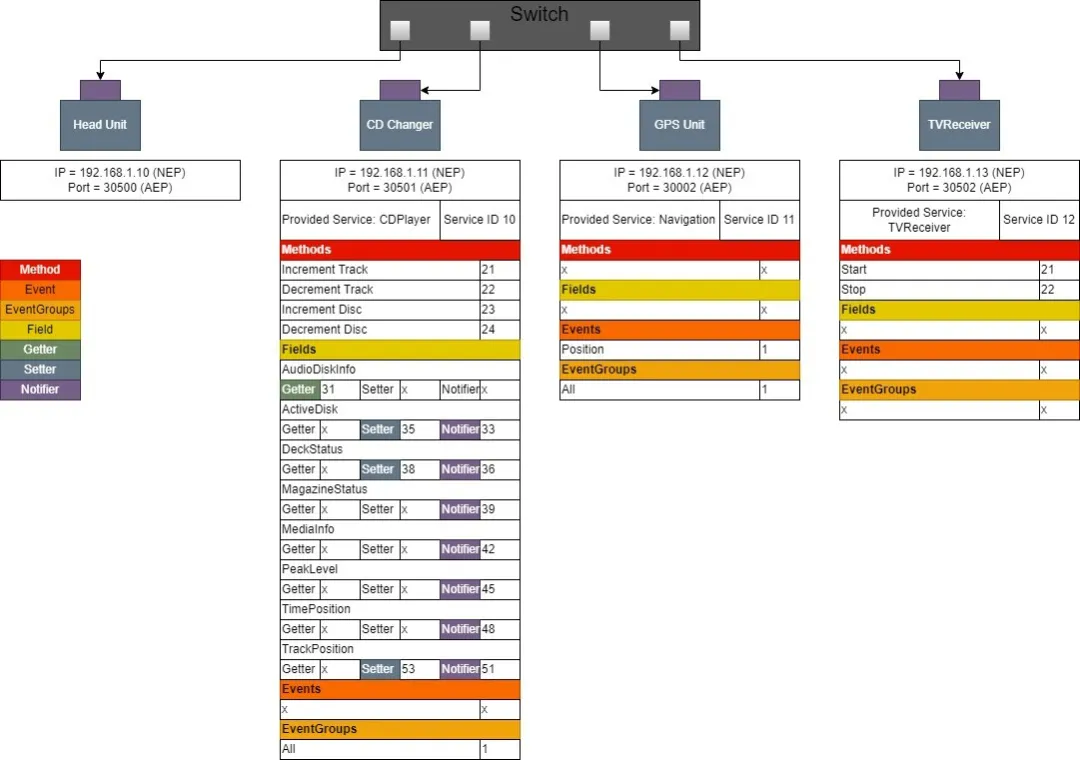

尽管XML配置文件里的信息非常完备，但理解它并不直观。为此，我们将它转化成了下面这张服务表（这是笔者自己的叫法，非官方）。不难看出，一个交换机连接了四个ECU，分别是：Head Unit——汽车里的中控、CD Changer——播放CD的卡盒、GPS Unit——车载GPS和TVReceiver——电视节目接收器。

进一步，这四个ECU都标注了NEP和AEP。NEP（Network Endpoint）其实是ECU的IP地址，比如192.168.1.10；而AEP（Application Endpoint）其实是Socket地址，比如192.168.1.10:30500。

再进一步，每个ECU都声明了自己所提供的服务（Provided Service）以及该服务的ID（Service ID），比如CD Changer提供名为CD Player的服务，它的ID是10。

最后，每个服务里又包含了子服务，分为Methods、Fields、Events和Eventgroups。其中有些子服务被标记为了x，表示该服务里不提供该子服务（子服务，和x的标记方式也是笔者自己的方法，非官方）。

有了这张服务表，我们便可以清楚地知道谁提供了什么样的服务。在接下来的介绍中，我们需要时不时地回到这张表进行查看。需要注意的是，这其实是一张简化了的服务表，比如Head Unit并没有提供任何服务。真实的车载网络里肯定要比这个复杂的多的多。

3. SOME/IP基础概念解析

上述服务表里涉及了很多的新概念，接下来我们逐一解释下。

3.1 生产者和消费者

所有的商品都对应着一个制造它的人和消费它的人，类似地，所有的服务都有生产者（Producer）和消费者（Consumer）。有时候我们也把生产者称之为服务端（Server）或者提供者（Provider），把消费者称之为客户端（Client）或者订阅者（Subscriber）。本篇文章里我们统一使用生产者和消费者的说法。对于每个ECU，它的身份并不是固定的。也许在某个服务里，它是生产者，但是在另一个服务里它就变成了消费者。

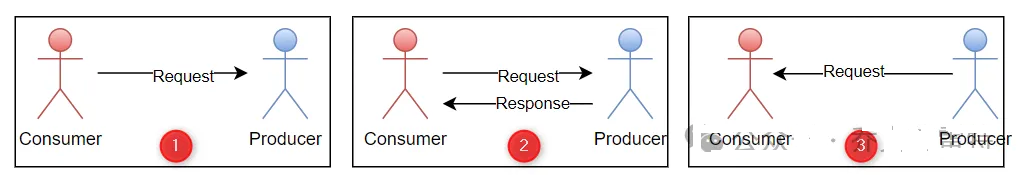

生产者和消费者的交互方式，可以用以下三种情况来表示。即，

1. 消费者向生产者发出请求（Request），生产者未发出响应（Response）；

2. 消费者向生产者发出请求，生产者向消费者发出响应；

3. 生产者主动向消费者发出请求（也可以理解成在没有请求时自发的响应）。

3.2 概念释义

交互的方式有且仅有以上三种，因此，在SOME/IP的官方协议里，方法（Methods）被定义为可被调用的（can be invoked/called）对象，包含Request和Request/Response两种方式。只不过，Request有一个更高级的名字Fire and Forget；Request/Response也有一个更高级的名字RPC（Remote Procedure Call）。而事件（Events）被定义为从生产者向消费者的单向传输。

有时候交互不涉及修改状态（Status），它更像指令，比如Head Unit告诉TVReceiver开启电视信号。但有时候修改状态却是必不可少的，比如Head Unit告诉CD Changer播放第四首歌曲，这里的第几首歌曲就是一种状态。类似这种涉及状态的交互，在SOME/IP里被称为字段（Fields）。字段与前述交互方式二相结合，就得到了Getter（获取状态），Setter（设置状态）；与交互方式三相结合，就得到了Notifier（通知）。

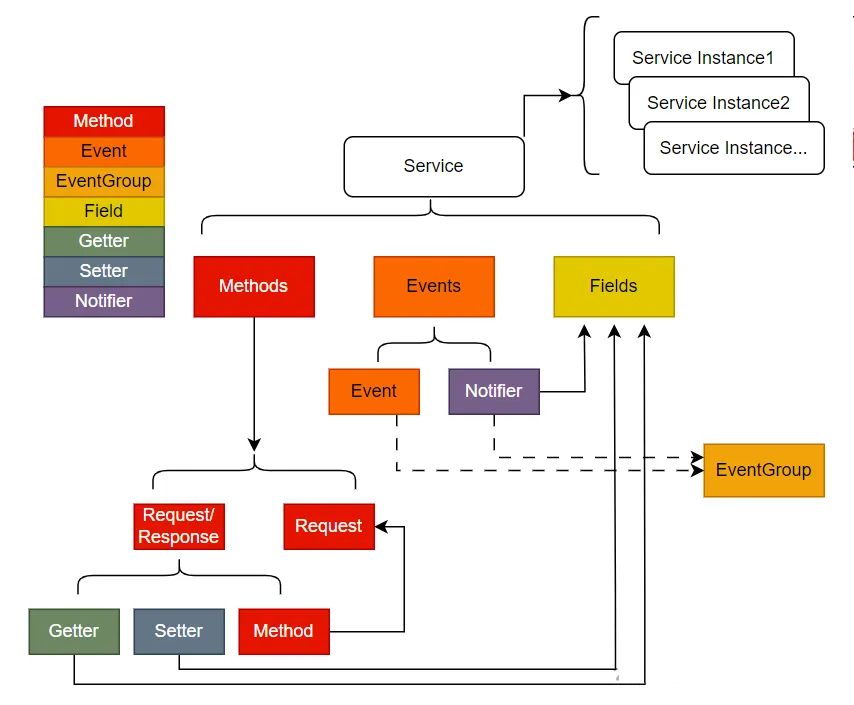

回到官方协议里对服务的定义：服务由若干个方法、若干个事件和若干个字段构成，于是我们可以画出下边这张图。

另外事件和Notifier又可以组合成事件组（Eventgroup），以便发布（Publish）和订阅（Subscribe）。

最后，实现服务的是具体的实例（Service Instance），同一个服务可以对应多个实例。

不难看出，Getter和Setter实际上是从属于Methods的，而Notifier是Events的子类。不过为了与官方协议保持统一，对于具体的子服务，本文也将使用Method、Getter、Setter、Event、Notifier和Eventgroup等叫法。

4. 场景示例与SOME/IP信息格式

了解了SOME/IP里的基础概念，以及这些概念之间的关系，我们便可以回到具体的功能场景里。仿真的场景即可以加深对这些概念的理解，也可以帮助理解SOME/IP的信息格式（SOME/IP Message Format）。

4.1 SOME/IP信息格式

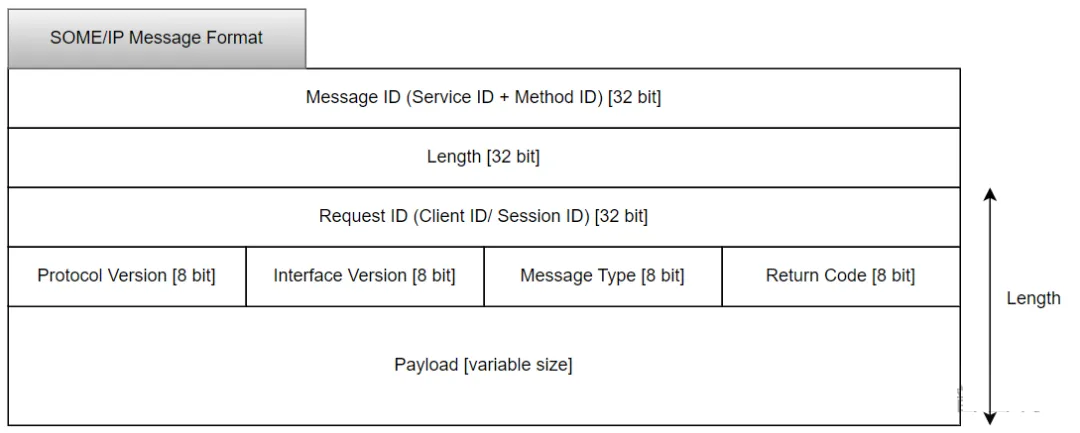

介绍具体的功能场景之前，我们先大致了解下SOME/IP的信息格式，如下图所示。其中，

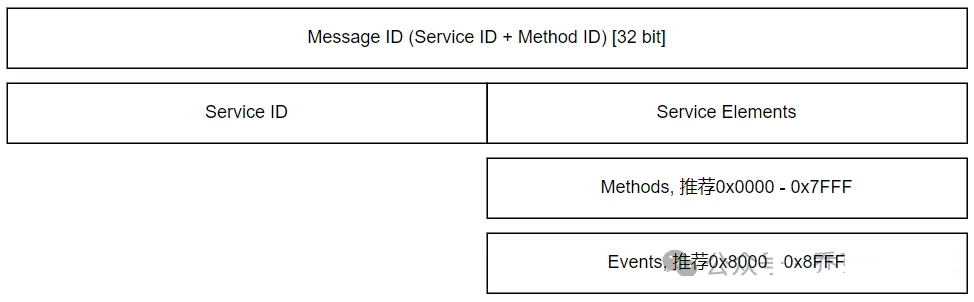

• Message ID指明了服务和服务里具体的元素（Service Elements），元素包括Methods和Events。官方推荐对他们分开编号，不过在本示例中并没有按照这个方式来。

• Length指明了从Request ID开始直至末尾的总长度。

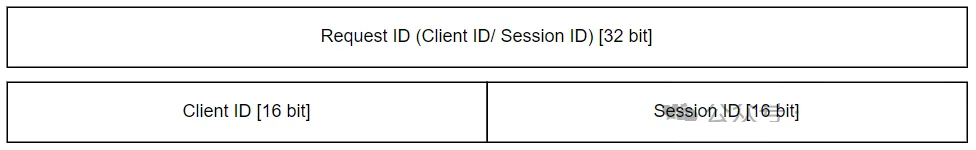

• Request ID用来区分针对Methods（包含Getter和Setter）的并行调用。不同的消费者以Client ID来区分；同一个消费者不同时序的调用以Session ID来区分。其中Session ID从1开始计数，直到超过最大值2^16-1时复位为1。不难看出，Request ID不适用于Events（包含Notifier）。

• Protocol ID指明SOME/IP Header format的版本，默认是1。

• Interface Version指明了该服务接口（Service Interface）的大版本（Major Version）。服务接口指的是记录所有服务的规格书，它的版本由大版本和小版本（Minor Version）构成。

• Message Type指明该SOME/IP Message是什么类型，有以下几种：

• 0x00, Request, 与Response构成一对；

• 0x80, Response；

• 0x01, Request_No_Return， 即Fire&Forget；

• 0x02, Notification, 涵盖了Notifier和Event，无需Response的Request；

• 0x81, Error, 携带错误信息的Response。

• Return Code，用来给对应的Request做反馈。不难理解，Response里才需要填写Return Code。不过为了统一格式，所有Request——包括Request、Fire&Forget和Notification，都把Return Code默认设置为0x00。更多关于Return Code的选项及解释，请参考官方文档【1】。

4.2 场景-Method

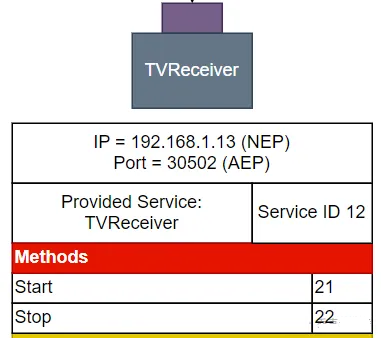

查看2.2章节里的服务表，我们知道TVReceiver支持两个子服务，开始和停止电视节目，它们都不涉及修改状态。

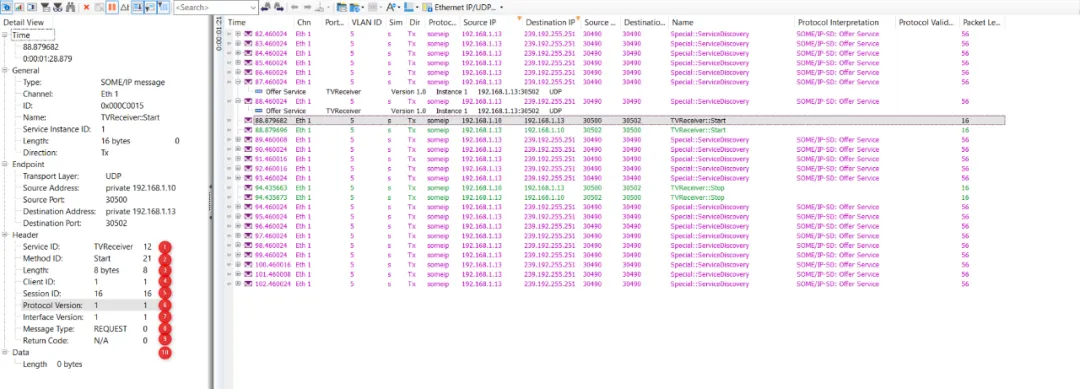

借用仿真工程，模拟Head Unit请求开启电视节目，截取报文如下。Head Unit从AEP 192.168.1.10:30500向TVReceiver的AEP 192.168.1.13:30502发送Start请求。该Start请求旨在调用编号为21的Method，它归属于Service TVReceiver，Service的ID是12。

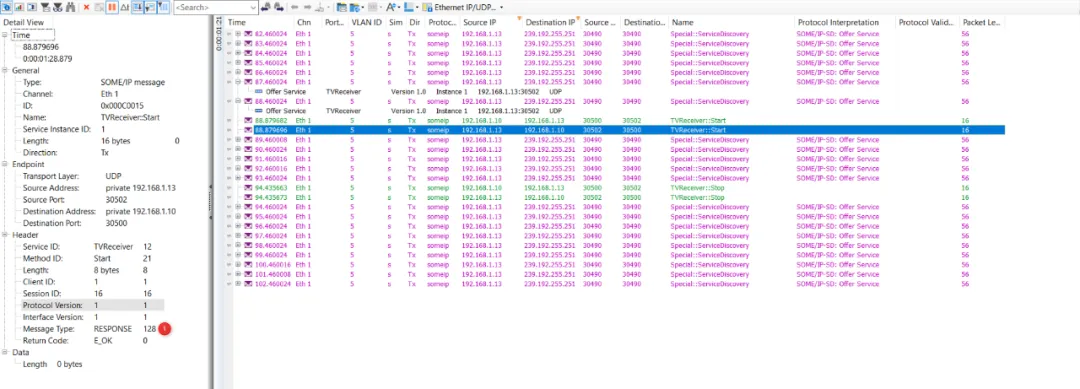

收到请求后，TVReceiver做出了正反馈，报文如下。

4.3 场景-Getter

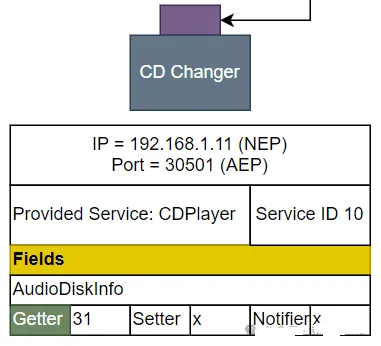

在CD Changer提供的服务里，有一个字段AudioDiskInfo支持Getter方法。它的功能是查看唱片机里的磁带（disk）信息，比如有哪几首歌曲，排序是怎么样的。这些信息不可更改，且没有必要实时查看，故设定为Getter最合适。

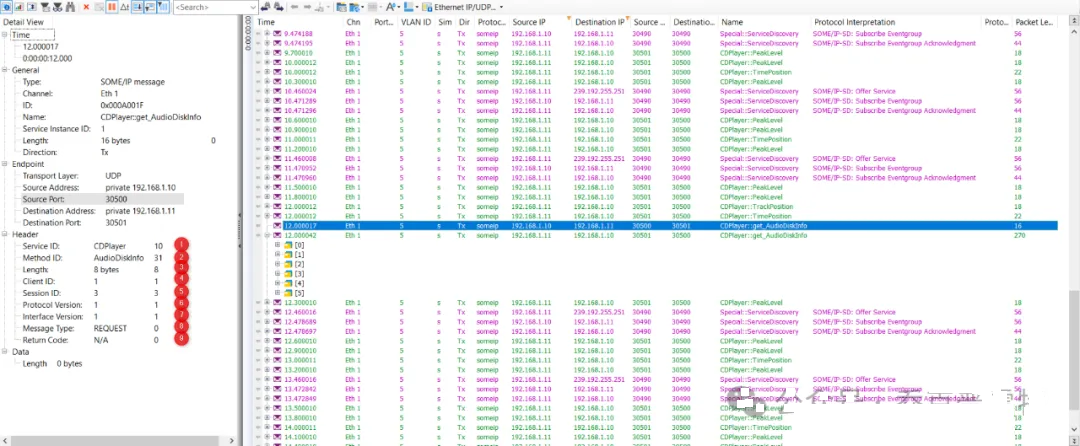

借用仿真工程，我们模拟Head Unit请求磁带信息，截取报文如下。Head Unit从AEP 192.168.1.10:30500向CD Changer的AEP 192.168.1.11:30501发送Getter请求，并指定了服务ID为10，Method ID为31（对应Fields里的AuidioDiskInfo）。

收到请求后，CD Changer做出响应，报文如下。该响应包含了所有唱片的信息，且采用了结构体（Struct）的数据类型（Datatypes）。

4.4 场景-Setter

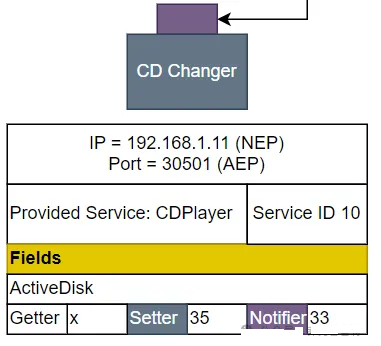

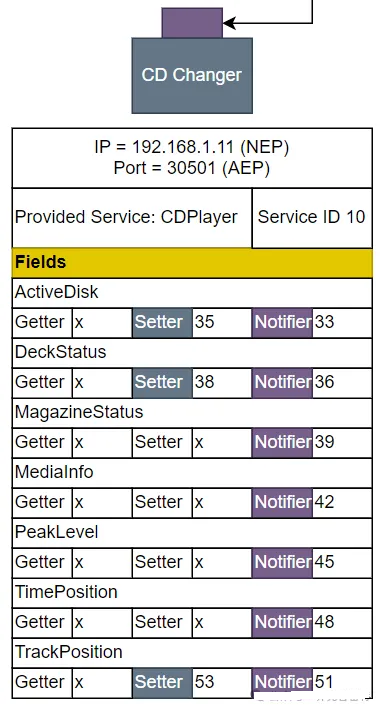

同样是在CD Changer提供的服务里，我们还可以找到Setter，比如字段Active Disk。当然，除Setter方法外，该字段也支持Notifier。使用Setter，Head Unit就可以指定当前播放的曲目；而基于Notifier，曲目跳转的信息也会通知到Head Unit。

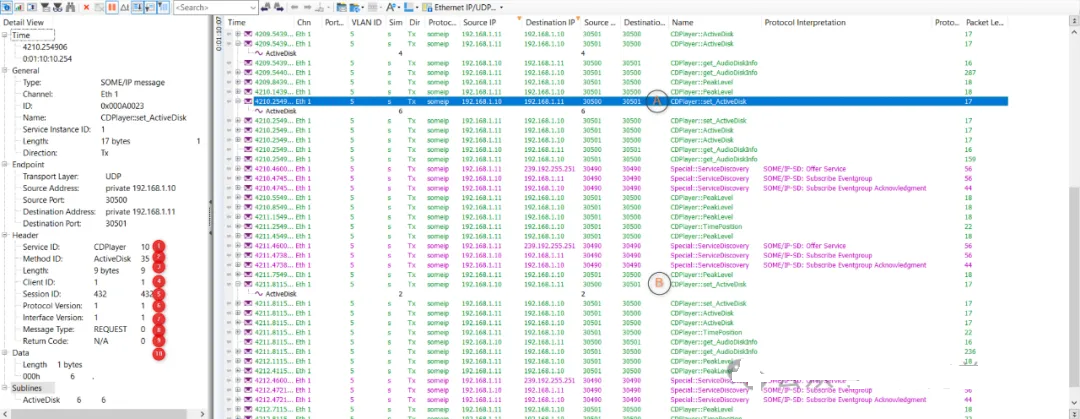

于是我们通过仿真工程，来触发Head Unit设定当前播放的曲目，截取报文如下。在步骤A里，我们设定当前曲目为第六首，在步骤B里我们又改为第二首。

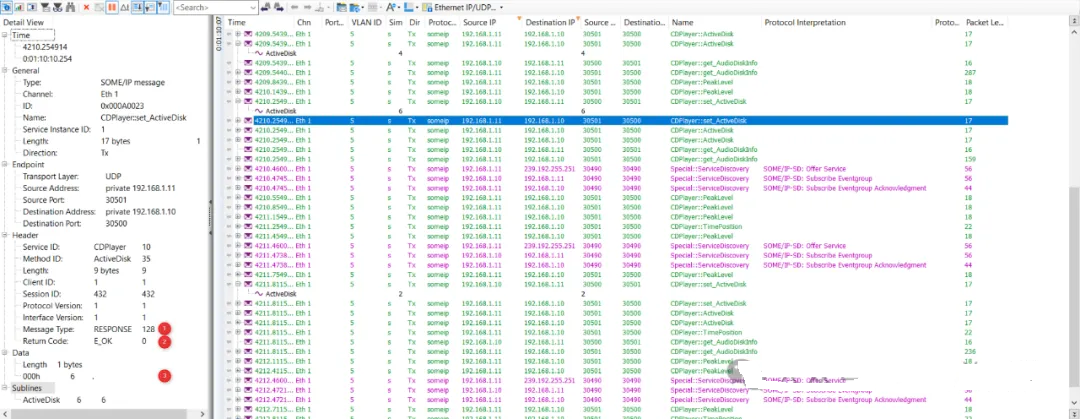

对应步骤A里，唱片机的响应如下所示。

4.5 场景-Event

在GPS Unit提供的服务里，我们仅找到了Event，名叫Position。为了能够实时获取GPS信息，Head Unit需要提前订阅GPS Unit的服务。订阅的过程我们放到5.2.3章节里展开。在这里，我们仅需知道，每当GPS信息有更新，GPS Unit就会把新的位置信息发送给Head Unit。

在GPS Unit节点的CAPL代码里, 可以看到GPS每隔1.3s就会变更位置。

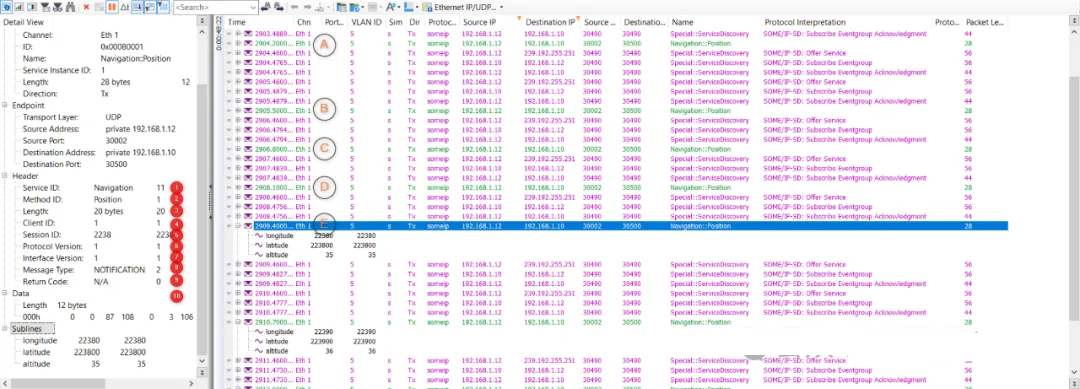

因此我们预期每隔1.3s就会有Event信息发送给Head Unit。对比真实的报文，从A至E的确如此。再次提醒，Event没有相应的Response。

4.6 场景-Notifier

回到CD Changer提供的服务里，我们可以找到很多Notifier。同Event一样，当信息发生变更时，生产者就会通知到订阅了这些事件的消费者。你可能会问，“为啥不把Fileds里单纯是Notifier的类型定义为Event呢”？我当前的理解是，也许将来这些Fields需要被扩展Getter或Setter。

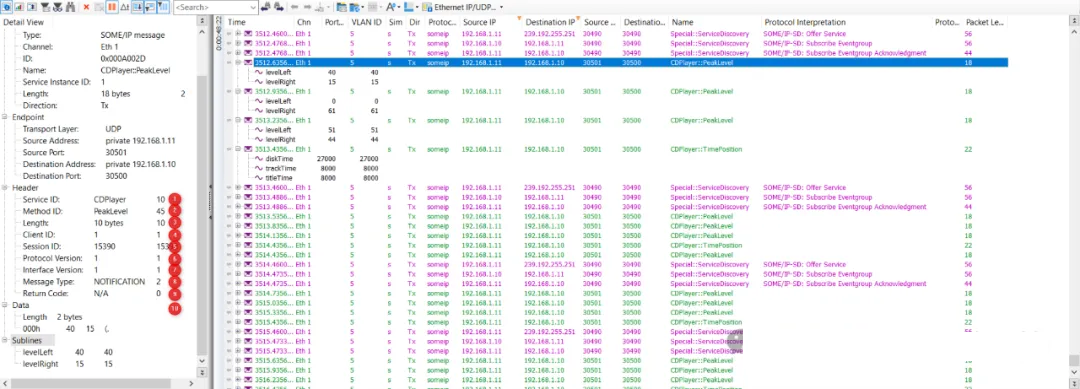

仿真场景的报文如下。

5. SOME/IP-SD

第四章节我们讲述了SOME/IP信息交互的场景，以及信息的格式。但有一个问题：ECU之间是怎么知道哪些服务可用的呢？

为了解决这个问题，SOME/IP额外补充了SOME/IP-SD，它的全称是Service-Oriented Middleware over IP - Service Discovery【2】。该协议定义了寻找服务（Find Service)、提供服务（Offer Service）、发布（Publish）和订阅（Subscribe）服务等过程。

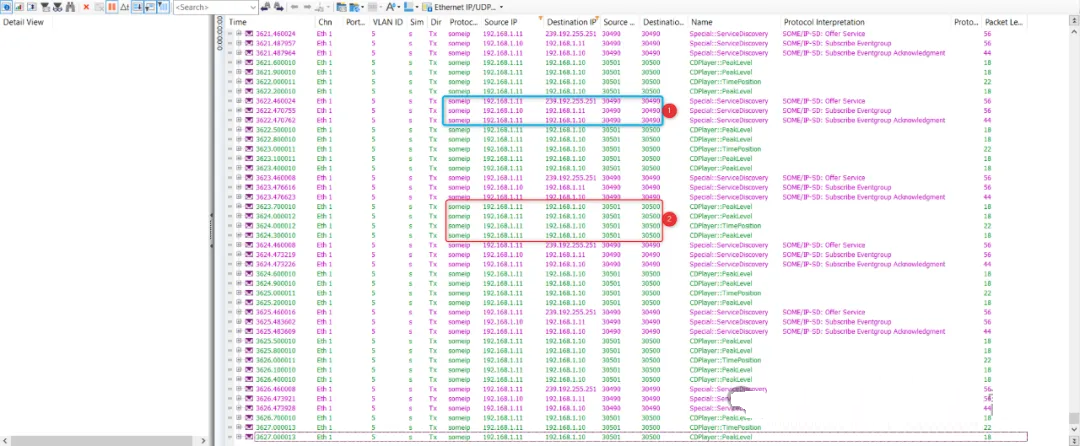

SOME/IP Message与SOME/IP-SD Message最明显的区别在于，信息交互时使用的端口号（Port）不一样。下图中1指代SOME/IP-SD，不管是单播还是组播，用到的端口号都是30490。该端口号通常与参数SD-PORT绑定，30490为默认值。换句话说，这个端口是专门用来探索服务的（service discovery）。而图中2指代的是SOME/IP Message，用到的都是应用程序所使用的端口号，无论是TCP还是UDP。

5.1 SOME/IP-SD信息格式

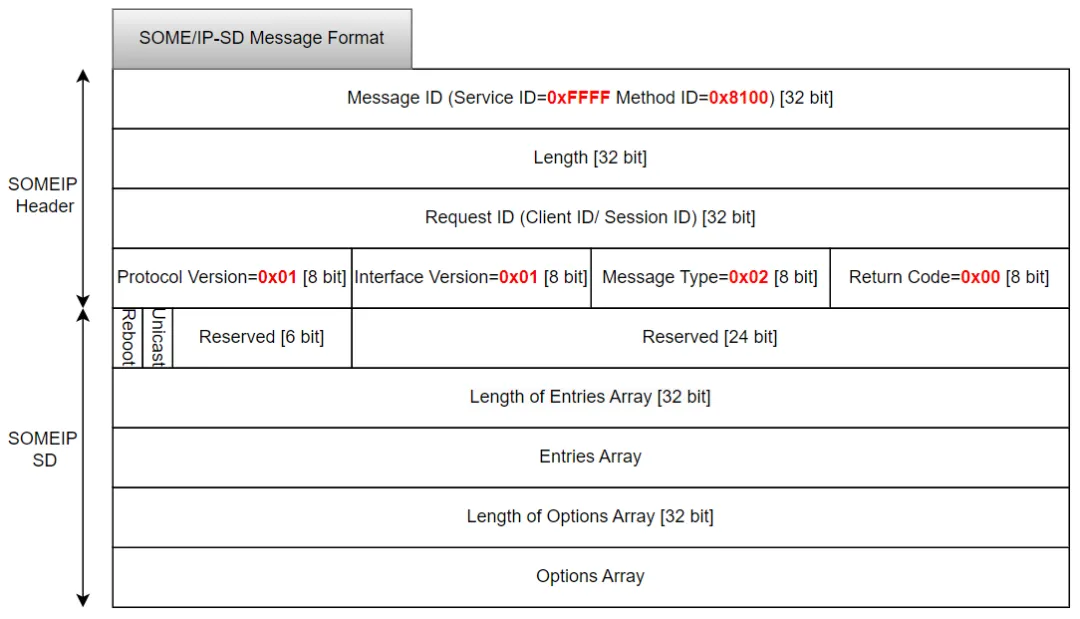

介绍服务的发布和订阅之前，我们先来看看SOME/IP-SD Message的格式。它其实是SOME/IP Message的一个子集，也可以说是特例。

Header部分的格式与SOME/IP-SD Message一致，只不过红色字体所代表的属性是固定的。SD的部分由两个Flags开始，Reboot和Unicast，之后便是Entry Array和Option Array。这里我们跳过对Flag的解释，直接介绍Entry和Option这两个概念。

5.1.1 Entry Array

Entry又细分为两大类，Service Entry和Eventgroup Entry。顾名思义，Service Entry专门负责处理服务，Eventgroup Entry专门负责处理事件（需要注意的是，事件其实也是服务的一部分）。不同的Entry采用不同的格式，且支持不同的功能。

5.1.1.1 Service Entry

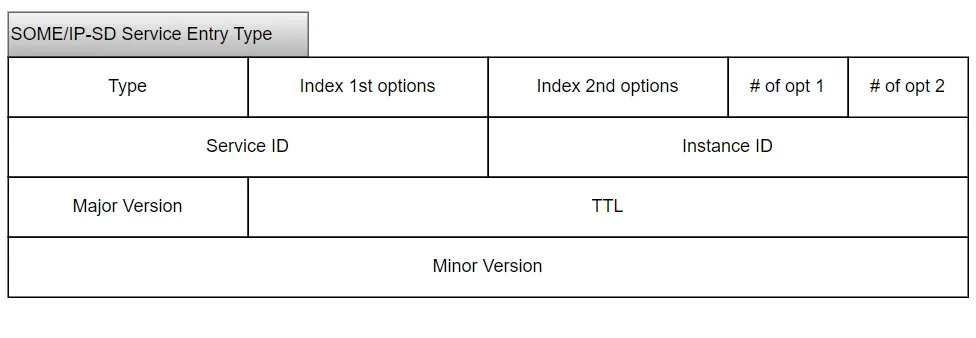

Service Entry的格式如下，其中，

• Type指定了Entry的功能类型，如：

• 0x00, 寻找服务（Find Service），当状态机里没有可用的服务时发出该信息（比如因为服务超时，或者生产者未提供该服务）；

• 0x01, 提供服务（Offer Service），当生产者准备好了某项服务时发出该信息，并指定服务的有效期TTL，比如3s；

• 0x01, 停止服务（Stop Service），当生产者不再提供某项服务时，发出该信息，指定TTL=0表示停服。

5.1.1.2 Eventgroup Entry

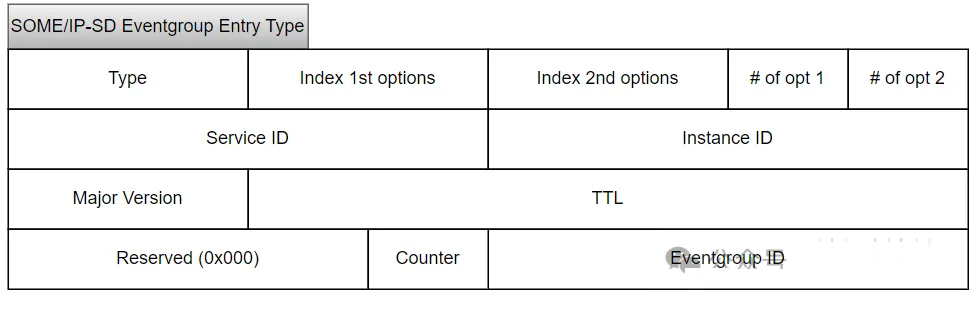

Eventgroup Entry的格式如下，其中，

• Type指定了Entry的功能类型，如：

• 0x06, 订阅事件（Subscribe Eventgroup），只要某个消费者保持对某项服务的热情，那当它看到该服务的发布消息时，就会持续订阅；

• 0x06, 停止订阅（Stop Subscribe Eventgroup），其中TTL需要设置为0，进而与订阅事件进行区分；

• 0x07, 订阅成功应答（SubscribeAck），表示订阅成功；

• 0x07, 订阅失败应答（SubscribeEventgroupNACK）， 表示订阅失败，其中TTL需要设置为0，进而与订阅成功应答进行区分。

5.1.2 Option Array

Options是对Entry的补充，提供额外的信息。

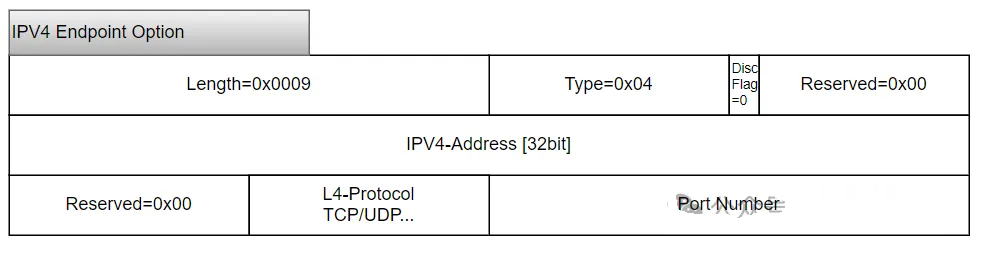

官方协议里【2】定义了很多Options，比如Configuration、IPV4 Multicast、Load Balancing。这里我们仅拿IPV4 Endpoint Option作为示例。它的格式如下，很明显，它补充说明了对该服务感兴趣的AEP。

如前所述，SOME/IP-SD的沟通都是在端口30490进行的。为此这部分补充显得非常必要。服务的生产者可以声明“哪个Socket提供了这个服务”，而服务的消费者可以声明“哪个Socket想要用到这个服务”。

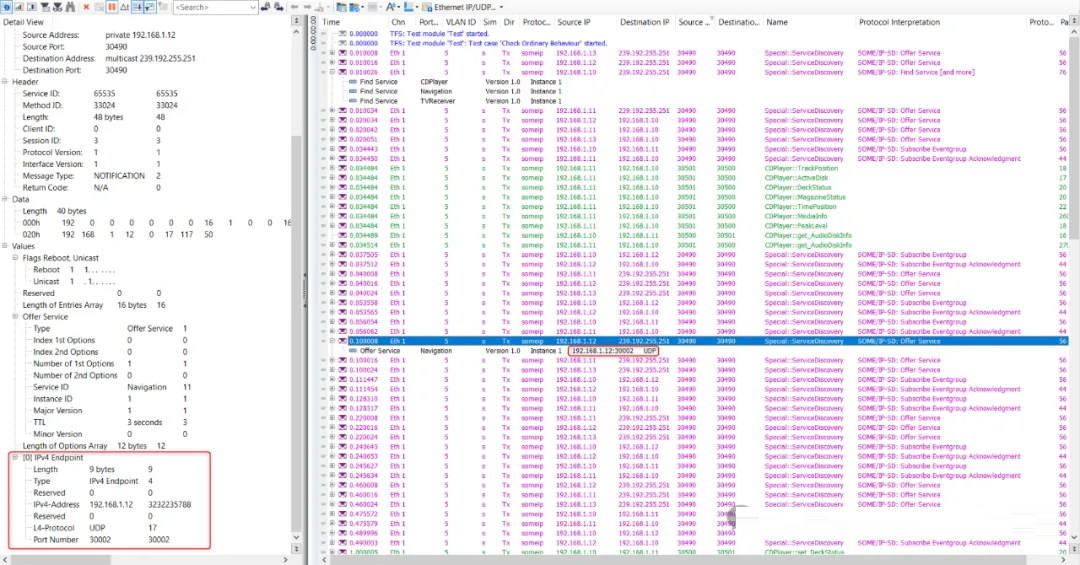

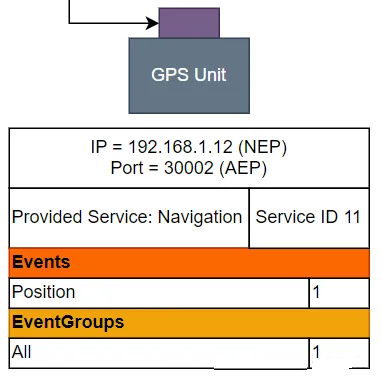

示例中，该Option声明：在192.168.1.12:30002这个AEP，可以找到名为Navigation的服务。

5.1.3 Option Index

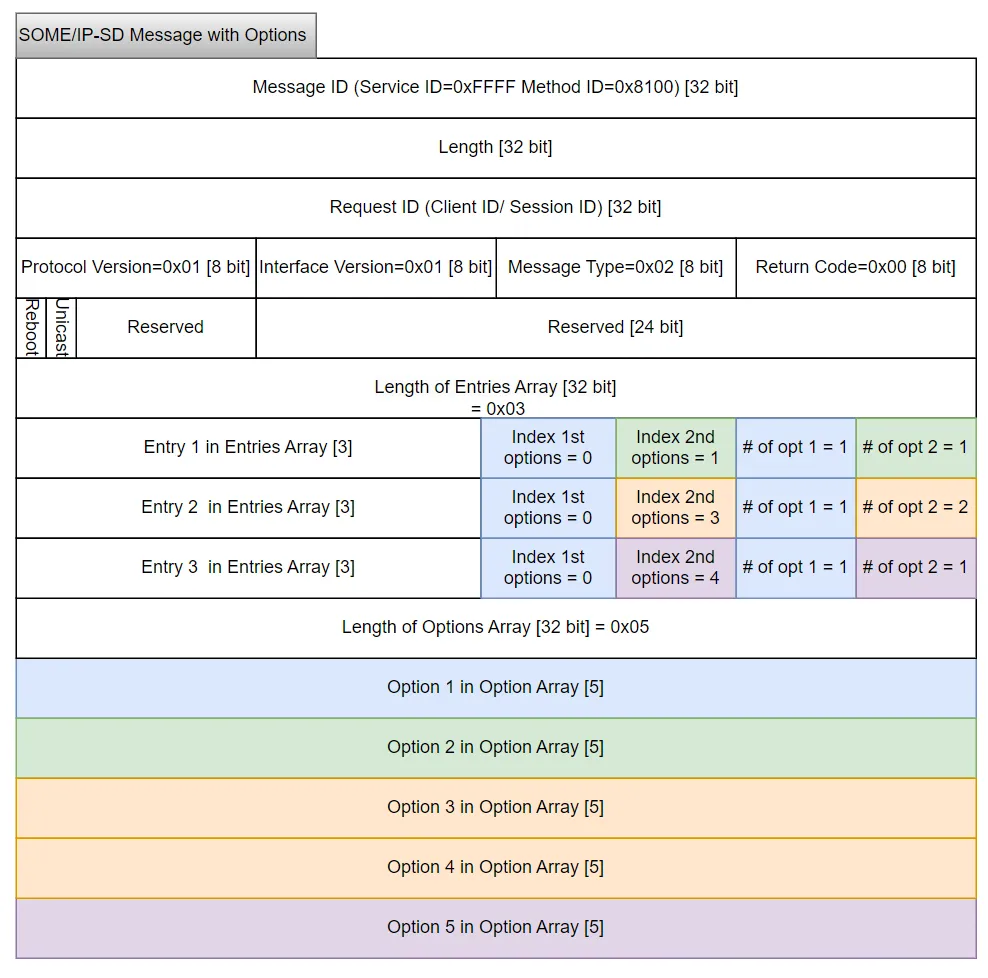

在SOME/IP-SD的信息格式里，Type之后还有一个部分叫Index，它为每条Entry指定了2组Options。我们假定某条SOME/IP-SD Message里有3条Entry和5条Option，那么下边这张图的含义是：

1. Entry 1、2、3共用了一条Option，该Option在Option Array的位置是0，即OptionArray[0]；

2. Entry 1还有1条Option，对应OptionArray[1]；

3. Entry 2还有2条Option，对应OptionArray[2]和OptionArray[3]；

4. Entry 3还有1条Option，对应OptionArray[4]。

5.2 服务场景

了解了SOME/IP-SD Message的格式，我们再来具体看看服务的场景和报文。

5.2.1 寻找服务

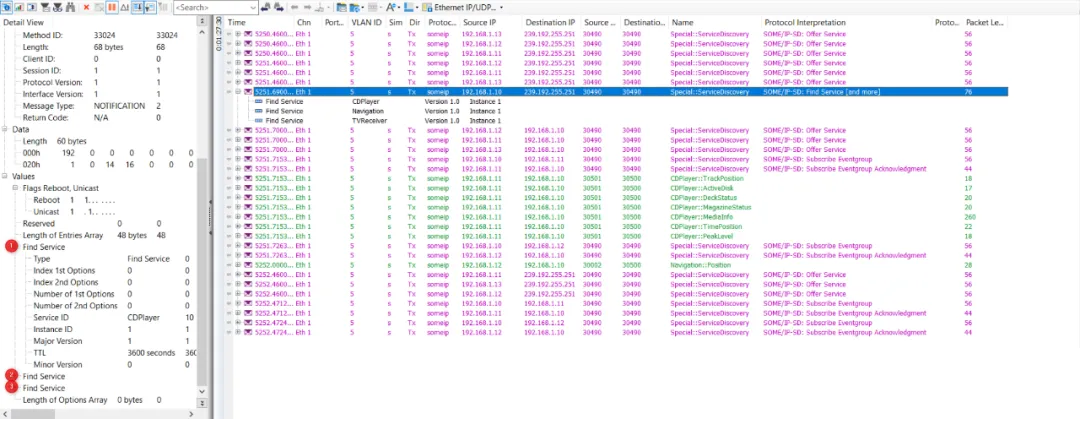

刚启动完毕，Head Unit广播寻找服务。该信息里包含了3条Find Service Entry，把3条放在一起主要是为了提高效率。

等到服务的生产者都准备就绪，且向外持续广播自己的服务，Head Unit就不再需要寻找服务了。

5.2.2 提供或发布服务

提供服务和发布服务都叫Offer Service。只不过，发布服务是针对Eventgoup的，因为只有事件（组）可以被订阅。下边的报文里，3个生产者分别广播了自己的服务。

仔细看你会发现，这些生产者每隔1秒就会发出报文，提供新的服务（主要是Session ID发生变化）。这其实是因为配置文件里规定了ANNOUNCE-CYCLIC-DELAY为1秒。

5.2.3 订阅服务与成功应答

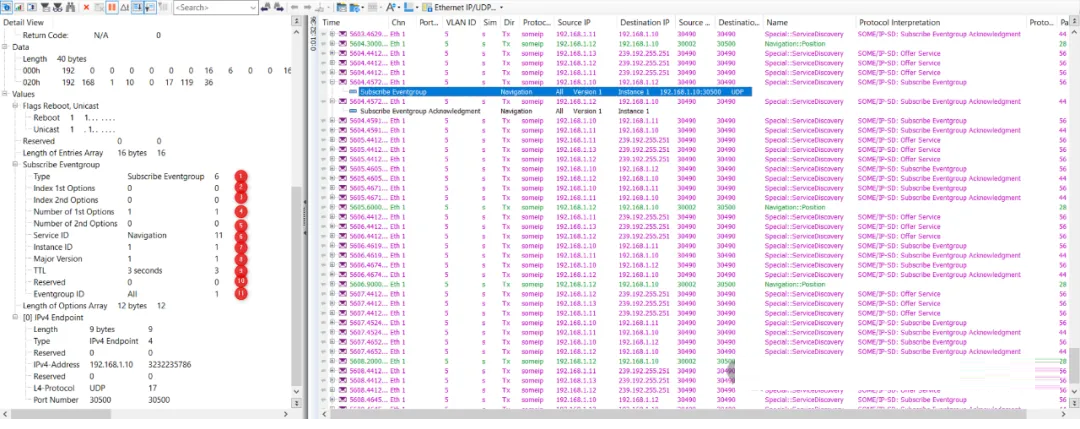

订阅服务意味着消费者对于生产者提供的事件信息持续感兴趣。不难发现，订阅的行为是持续不间断的。但凡消费者对该服务依旧需要，只要新的发布服务的报文发出，消费者就会立即订阅。因为先前订阅的服务都是有时效性的，比如示例中都设定为了3秒。

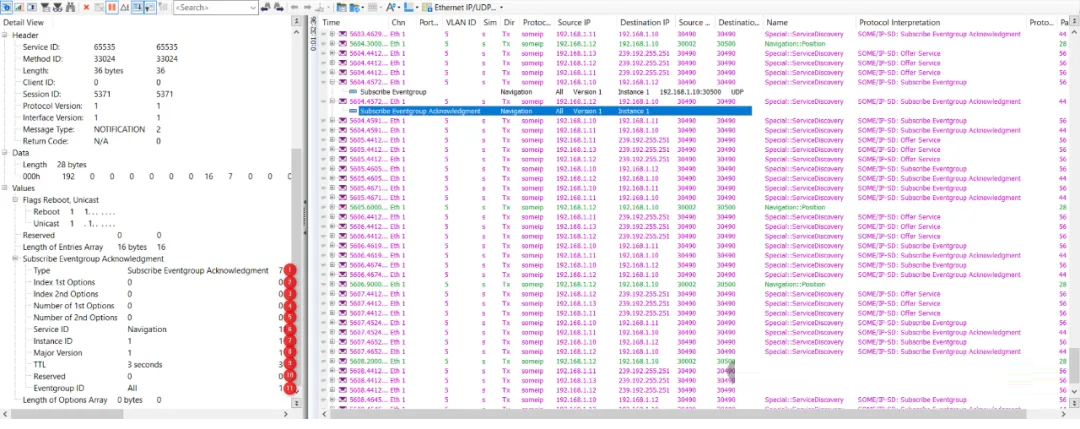

订阅成功应答的报文如下。

5.2.5 停止订阅

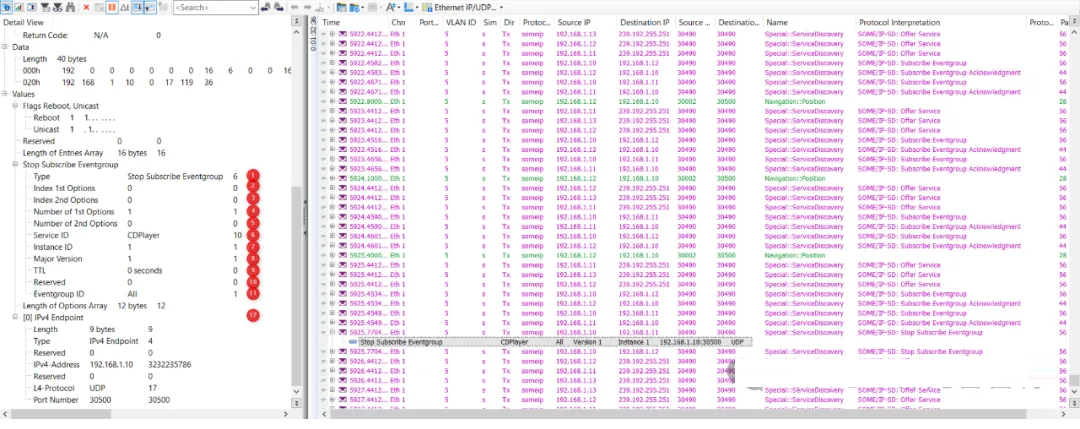

当消费者不在需要某些服务时，它会发出停止订阅的报文。在仿真工程里，我们可以通过关停Head Unit来模拟停止订阅的行为，报文如下。

6. Why SOME/IP

至此我们对SOME/IP的机制已经有了非常全面的了解。问题是，我们为什么需要这样的通讯机制呢？

首先，相比于传统的通讯方式比如CAN，以太网支持更快的传输速率。其次，这是由基于信号的通讯方式（Signal-based Communication）向基于服务的通讯方式（Service-based Communication）的转变【3】。在基于信号的方式里，但凡信号更新或者变化，该信号就会被传递；但在基于服务的方式里，只有当消费者需要时，生产者才会传递。更重要的是，在面向服务的通讯架构里，新的软件单元可以很容易就被集成进来，而不造成兼容性问题。

以上便是本篇文章的全部内容，更多细节诸如数据系列化（Data Serialization）、数据结构（Datatypes）和SD状态机（State Machines）等请参看官方协议。
