软件架构设计是功能安全软件开发过程中的关键阶段，作为实现软件安全需求和软件需求的载体，它定义了软件架构要素并将其细化到能够识别出软件单元的程度。

ISO26262 Part6 Clause7中要求：软件架构设计应描述软件架构要素的静态设计方面和动态设计方面。接下来，我们将通过“功能安全之软件架构设计”专题分别从功能安全软件静态架构设计、动态架构设计、多核和部署三个方面进行介绍。

本文中，我们将从AUTOSAR多核操作系统、软件分区和任务调度以及软件部署和核间通信三个方面进行介绍。关于功能安全软件静态架构设计和软件动态架构设计，可以参考功能安全之软件架构设计。

01 AUTOSAR多核操作系统

在介绍AUTOSAR多核操作系统之前，我们先来简单了解下AUTOSAR操作系统的基础知识。

AUTOSAR操作系统是在OSEK操作系统的基础上进行修改和扩展的。OSEK OS的主要功能包括Task、Interrupt、Event、Resource、Alarm和System function等，AUTOSAR OS新增了Software Free Running Timer、Schedule Table、Stack Monitor、OS-Application、Multi-Core和IOC等。

AUTOSAR OS 的可裁剪类（Scalability Class）包括SC1~SC4；任务类型包括基本任务和扩展任务；一致类包括BCC1、BCC2、ECC1和ECC2；任务的抢占属性包括可抢占任务和不可抢占任务；系统调度策略包括完全可抢占型、不可抢占型和混合型三类；中断包括一类中断和二类中断；Alarm包括相对报警和绝对报警；OS-Application包括可信应用集和不可信应用集。

Task的相关特性参数和调度时序如下图所示：

图1 “VCU扭矩计算”的Task特性和调度时序

AUTOSAR Multi-Core OS是由AUTOSAR OS演化而来，其区别主要包括：

a. Multi-Core OS支持不同核的独立调度，不同核上的任务可实现并行处理；

b. Multi-Core OS需要考虑不同核之间的任务同步；

c. 内核的启动方式不同，Multi-Core一般分为主核和从核，主核由硬件启动，从核由软件启动；

d. Multi-Core OS通过Spinlock实现核间资源互斥；

e. AUTOSAR对Multi-Core提供了两种关闭方式，即单独关闭和同时关闭。

02 软件分区和任务调度

为了帮助大家更好的理解上述内容，我们继续使用功能安全之软件架构设计里面的项目案例进行讲解。

功能安全要求不同的软件组件之间要实现免干扰（Freedom From Interfrence, FFI），这就要求QM的软件组件和ASILs的软件组件以及低ASIL的软件组件和高ASIL的软件组件之间不能存在级联失效。针对由于内存所导致的级联失效问题，可以通过适当的软件分区来避免。

在AUTOSAR架构中，软件分区是通过OS-Application实现的，不同的OS-Applications会映射到不同的Partitions。OS-Appication中包含Task、ISRs、Schedule Tables、Counter和Alarm，如下图所示。

图2 OS-Application示意图

OS-Application可分为Trusted OS-Application和Non-Trusted OS-Application两类。Trusted OS-Application不仅可以在没有任何监控或保护特征禁能的情况下运行，并且能够不受限制的访问内存资源和操作系统的API。如果芯片本身支持特权模式，Trusted OS-Application允许在特权模式下运行。Non-Trusted OS-Application必须在监控或保护特征使能的情况下运行，并且访问内存资源和操作系统的API时有严格限制。即使芯片本身支持特权模式，Non-Trusted OS-Application也不允许在特权模式下运行。

此外，在使用AUTOSAR OS实现MPU保护和软件分区时存在如下限制：

a. 同一个OS-Application内部的SWC之间无法做到免干扰；

b. 内存分区不适用于Trusted OS-Application；

c. 内存分区不支持Task层级；

d. 内存分区会牺牲部分性能；

e. 基础软件不支持内存分区。

基于以上信息，可以将项目案例中的软件组件和runnables划分为4个Task，如下图所示：

图3 软件分区项目案例

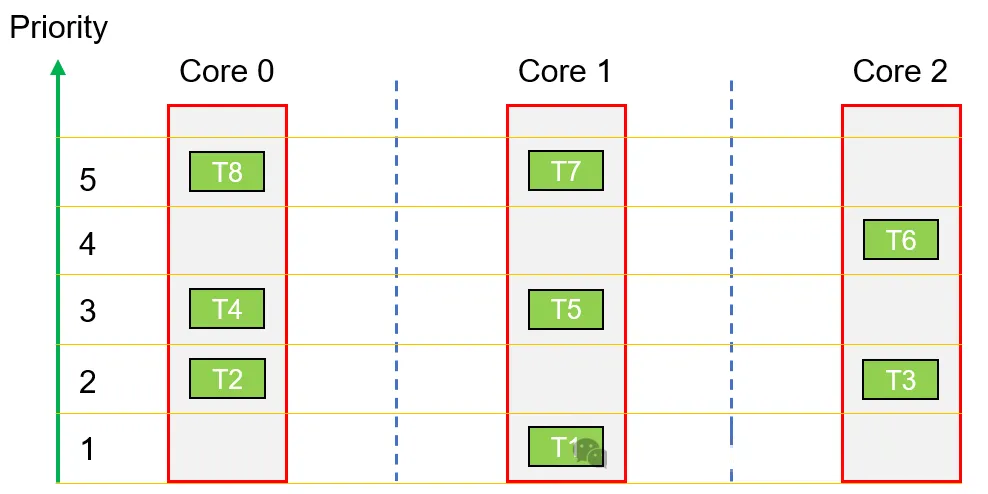

AUTOSAR OS同一个内核中，Task的调度顺序是基于优先级确定的，优先级相同的情况下其调度顺序取决于Task的激活顺序。与单核处理器不同的是，多核处理器上不同的Task是并行运行的，任务的调度互不影响。AUTOSAR多核操作系统中任务的调度示意图如下图所示：

图4 AUTOSAR多核OS任务调度示意图

03 软件部署和核间通信

针对软件部署：如果MCU支持分核，在满足Safety Manual中的Assumption of Use & System Integration Requirement & Safety Mechanism的情况下，通常建议将Safety related代码部署在Lockstep Core，将Non-Safety related代码部署在Non-Lockstep Core；如果MCU不支持分核，需要基于内核中不同Task的优先级、ASIL等级、调度周期、执行时间和内存分区等方面确保QM和ASILs以及Low ASIL和High ASIL软件之间实现免干扰。项目案例的软件部署如下图所示：

图5 软件部署项目案例

核间通信主要是为了避免读写共享数据时所导致的数据侵蚀。通常情况下，核间通信不涉及Spinlock的多次调用，可以采用Minilock对共享数据进行保护；Minilock执行时间比Spinlock更短，可以减少核间通信的时间。AUTOSAR操作系统提供了Inter OS Application Communication(IOC)的通信方式，IOC包括IOC without notification和IOC with notification两种通信方式。

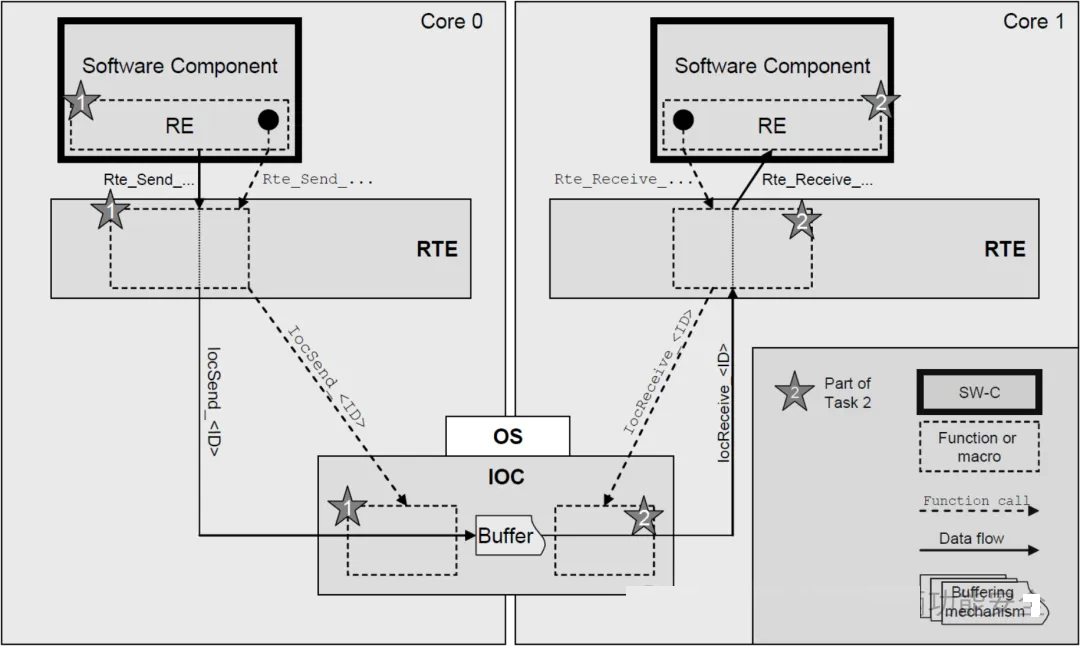

不带通知的1:1 Sender/Receiver IOC通信如下图所示：

图6 不带通知的IOC通信

当一个核中的SWC将数据发送给另一个核中的SWC时，接收端的runnable被周期性调用并从RTE接收数据，发送端的代码为：

不带通知的IOC通信方式适用于以下情况：

a. Sender/Receiver 通信；

b. 队列或非队列通信；

c. 1:1通信。

带通知的N:1 Client/Server IOC通信如下图所示：

图7 带通知的IOC通信

当一个核中的SWC请求另一个核中SWC的服务时，接收端的一个runnable被激活。RTE将Client/Server调用转换为Sender/Receiver，发送端的代码为：

IOC将该数据写入内部队列缓存后，Rte_Call()函数使用OS调用激活接收核中的服务Task来通知接收端。

带通知的IOC通信方式适用于以下情况：

a. 带通知的Sender/Receiver 通信；

b. Client/Server通信，队列或非队列通信；

c. N:1通信或接收端非周期性调用的1:1通信。
