一、什么是RTE

RTE的作用有点像一个快递中转站或者说是电话接线员（就是上个世界那种要先打电话到接线员那里，然后通过接线员转接电话线到目的地），其作用就是将一个SWC的信息通过RTE连接到其他SWC或者BSW上。且RTE具有管理这些信息的功能，比如接收的SWC正忙（您所拨打的用户正忙），那么RTE负责让发送信息的SWC等待，或者做其他处理；RTE还能触发SWC，就像是这时接收的SWC在睡觉，这时发送的SWC发信息来了，那么RTE就要把接收的SWC叫醒起床。

一句话概括就是RTE提供了SWC的运行环境。

二、RTE的作用

提供跨ECU/ECU内部的通信管理。

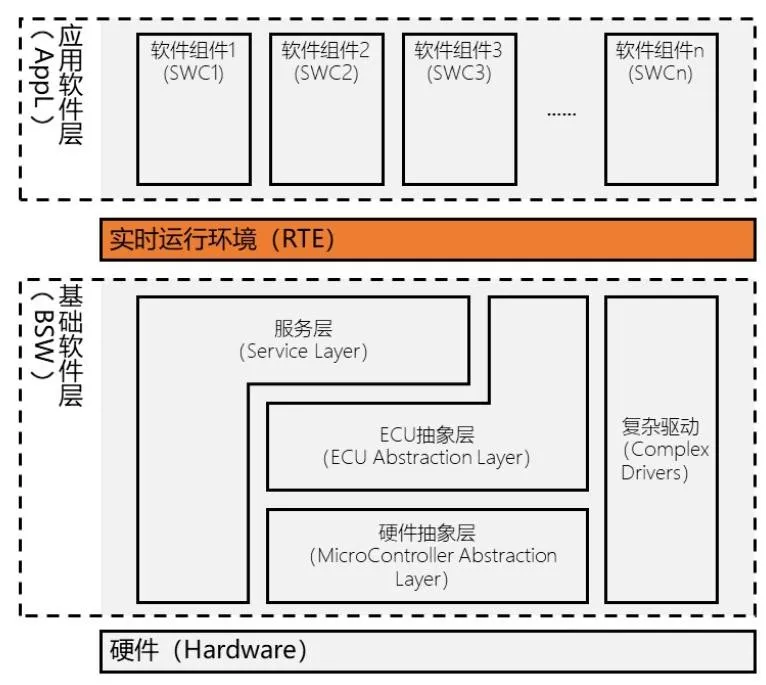

提供对runnable的管理功能（触发、唤醒等，简单说就是runnable需要映射到Task上运行嘛，而这个映射就是通过RTE具体实现的），之前我们不是提到了VFB（虚拟功能总线），RTE就是VFB的具体实现。

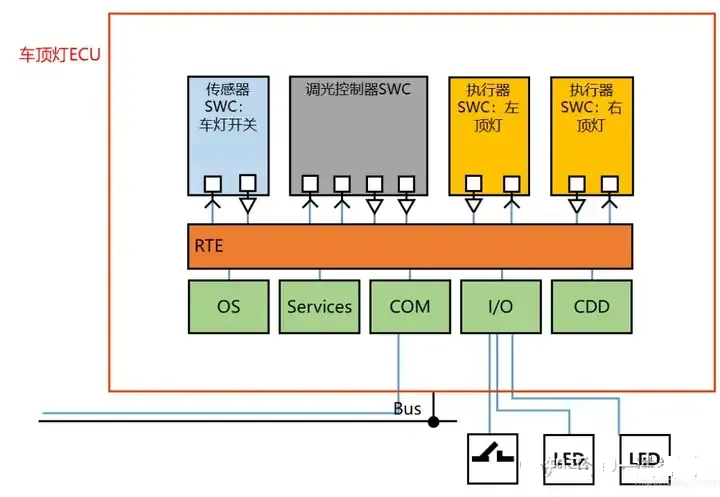

在Vector的工具链中，RTE是自动生成的下面这种图，我们将其再做细化，就能很清楚的看出其关联关系了。这里的RTE就是统一的管理，具体那些连接时怎么连的，我们是不需要在RTE中关心的（因为AppL中配好，RTE就自动生成嘛）。

三、RTE对Runnables的运行支撑

1）作为运行环境的主要功能点

通过RTE给runnable提供触发事件。之前说过了runnable是可以被触发的，就是需要通过RTE来实现这个触发和调用runnable，具体在下面讲解通过RTE给runnable提供所需资源。就是之前说的接口通信（Ports那节），将runnable需要的一些资源通过接口传输给它将BSW和SWC做隔绝。因此OS和runnables也被隔绝了，runnable的运行条件由RTE提供，不能由OS直接提供

2）Runnables的触发条件

RTE给runnables提供触发条件，也就是runnable在设计的时候，需要有触发条件，不然无法运行，也就没有意义了。触发条件就是一些特定的事件，AutoSAR中主要规定了以下一些触发条件（图中是DaVinci软件中的配置项，灰色是因为我没有配置，不用在意）：

初始化事件：初始化自动触发

定时器事件：给一个周期定时器，时间到了就触发

接收数据事件（S/R）：Receiver Port 一旦收到数据，就触发

接收数据错误事件（S/R）

数据发送完成事件（S/R）：Send Port 发送完成，就触发

操作调用事件（C/S）：当调用到了该函数的时候

异步服务返回事件（C/S）：之前说过C/S可以在异步下运行，就是说当我调用一个Server函数，但是我是异步调用的。那么该被掉函数作为一个线程和当前的运行程序并行运行，当被调函数运行结束返回（Return）的时候，这时触发异步服务返回事件

模式切换事件

模式切换应答事件

三 RTE对Ports的支撑（上）

1）扮演SWCs和BSW的交流途径

还是老生常谈的那么几点：

作为VFB的具体实现

作为S/R接口的通信实现

作为C/S接口的通信实现

ECU内部通信/跨ECU（通过COM）

实现AR-COM的回调功能，具体实现是在SWC中完成的，RTE负责完成这个回调机制

2）其他特征

提供了实现数据一致性的机制（所谓的数据一致性，就是说简单一点：当多个SWC同时操作同一个数据时，可能会发生一些不想看到的问题，数据一致性要求不能发生这些问题）

支持简单和复杂的数据类型

对SWC类型（SWC type，和SWC不同，SWC type是指SWC的一个类型，用这个类型可以实例化一个SWC，就好像用int这个类型实例化一个count一样）的实例化

3）S/R接口的不同方式

以下调用，在配置好Davinci后，是会自动生成到runnable上方的，可以直接复制。比如我复制了一段DaVinci生成的SWC中的代码，可以看到，其中的 Rte_ 的函数都是列出来在runnable上方的

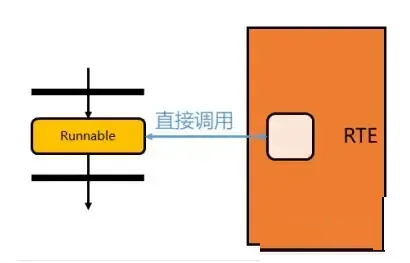

直接调用（Direct）

相当于有一个全局变量，runnable可以直接读写这个变量

用的是下面的语法：(注意 <data> 和 data 的区别，带<>的是指全局data的名字，不带<>的data是局部变量的名字，这里使用指针，就是说操作的是同一个地址，没有复制使用；同时，这些函数都是在runnable中使用的，不要看是Rte，就以为是RTE中的代码，因为调用的是RTE的机制，所以这里是Rte)

Std_ReturnType Rte_Read_<port>_<data> (<DataType> *data)

Std_ReturnType Rte_Write_<port>_<data> (<DataType> data)

缓存调用（Buffered）

相当于将全局变量先复制到一个runnable的局部变量中，再操作这个局部变量，最后把这个局部变量再赋值到全局变量中。在runnable操作这个局部变量期间，全局变量是不会改变的。

使用方法如下：（都是由RTE管理的，用户只需要正确调用函数就ok）

<DataType> Rte_IRead_<r>_<port>_<data> (void)

void Rte_IWrite_<r>_<port>_<data> (<DataType> data)

队列调用（Queued）

因为数据不止一个，是一组队列的数据，就像我们常用的串口FIFO。因此，可以设置循环接收或者等待接收，等待的话是有超时管理的。

调用代码如下：

Std_ReturnType Rte_Receive_<port>_<data> (<DataType> *data)

Std_ReturnType Rte_Send_<port>_<data> (<DataType> data)

4）跨ECU的方式

假如是跨ECU的数据传输。那么，我在runnable中使用 Rte_Write_<port>_<Data>() 这样的函数后，会需要走runnable(ECU1) ->RTE (ECU1) ->BSW (ECU1) ->外部总线->BSW (ECU2)->RTE (ECU2) ->runnable (ECU2)，这里也列出了用于COM传输的两个函数名：

Com_SendSignal()

Com_ReceiveSignal()

四、RTE对Ports的支撑（下）

1）C/S接口的实现

之前在第二章AppL中讲过了C/S接口，这里再更加深入的说明一下其实现的原理：首先，C/S接口就是客户/服务接口，这个接口就是客户来调用服务端的操作的一个接口。也就是我写着写着，发现我想要调用一个函数，这个函数在其他的C文件中，就让RTE帮忙调用。还是举个例子：

我，客户，我想要执行一个函数，这个函数写在服务端上的。由于我和服务端有隔阂（SWC之间不能直接通信），这时，我就悄悄告诉RTE，我想要执行那个函数，RTE就会帮我告诉服务端，让服务端执行该函数。

而这里又有两种方式：异步和同步：

同步就是说我这个人很懒，我要等服务端运行完了这个函数，RTE返回这个函数的结果后，我才开始继续我的工作；

异步就是我这个人很勤快，我通知RTE让它帮忙告诉服务端运行函数后，我就继续干我的事了，等过一段时间后，我估摸着函数运行结束了，我再请求函数结果

2）C/S接口的不同方式

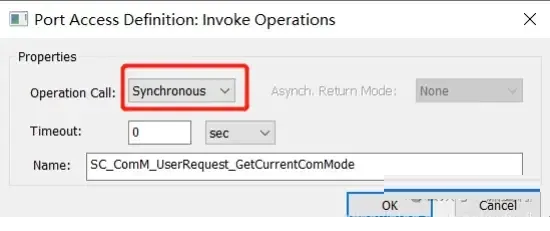

同步和异步调用不是通过函数区别的，这必须是事先配置好由RTE生成的，所以在Davinci中配置runnable的port时是有这个选项的（当然要C/S接口才有）

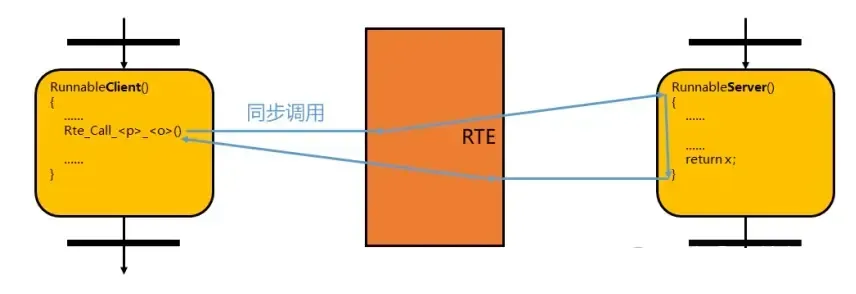

同步调用

从上文的例子，可以看出，同步调用其实就是我们平时调用函数是一样的，就是等同于将被调函数代码嵌入当前调用的函数代码中运行即可。

我们也用代码实际说明一下

//假如我们的被调函数是：

Std_ReturnType RunnableServer(int *param)

//那我们的客户中应该写的调用函数就是：

Std_ReturnType Rte_Call_<Port>_RunnableServer(int *param)

//这个param就是我们希望被调函数操作的变量

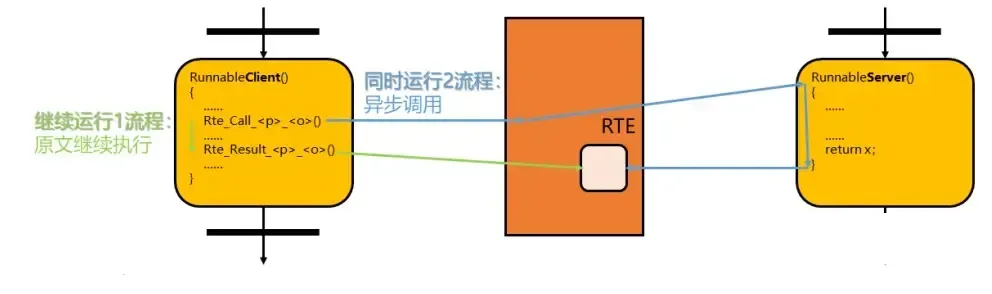

异步调用

异步调用相当于有两个线程，一个线程运行我们的原函数中的内容，另一个执行被调函数的内容。然后可以过一段时间去读取一下被调函数的返回结果

而这时，如何知道被调函数是否执行完了呢？有三种方法：

循环检测，就是在那一直等，等到返回值为止，这样的话和同步就差不多了，意义不大

超时检测，定一个时间，时间到了就去读取，没到的时候继续运行我的程序

事件触发，当服务函数运行结束，RTE可以触发原函数，告诉它被调函数运行完了，你可以读取返回值了

读取函数也用代码实际说明一下

//执行下面的函数后就能将参数返回回来了

Std_ReturnType Rte_Result_<Port>_RunnableServer(int *param)

五、RTE对数据一致性的管理

1）什么是数据一致性

引用百度百科：数据一致性，就是当多个用户试图同时访问一个数据库，它们的事务同时使用相同的数据时，可能会发生以下四种情况：丢失更新、未确定的相关性、不一致的分析和幻想读。

说的通俗一点：就是当多个操作同时读写同一个数据的时候，很有可能出bug（实际是由于优先级的问题，可能出现我们的数据被篡改的情况，造成作者不想看到的数据结果）

2）数据一致性的实现机制

利用RTE管理

这部分类容之前说过了，就是利用RTE来管理这里的数据，防止bug出现。比如IRead，大家都操作的是数据的备份，不直接操作原数据2、SWC内部变量这个内部变量就比较神奇了，因为它可以直接在DaVinci中配置，runnable可以直接调用，就类似于一个c文件中定义的全局变量，没有被extern出去。在c文件中定义的函数时可以直接使用的。那么这时就会出问题了，同一个c文件中的函数是可能被放在不同Task上运行的，就可能出现这些函数在同一时刻运行的状况，那么在调用这个全局变量的时候，就可能出bug。那么要如何解决呢？AutoSAR做了以下两种方式：

EAs(Exclusive Areas,专用区域)：就是下面两句代码，相当于一个关中断，调用变量的语句放在里面，运行时不能有更高级的Task打断被保护的语句

Rte_Enter_<name>();

//这里放置被保护的语句

Rte_Exit_<name>();

IRVs(Inter-runnable variables,跨函数变量)：还是两句代码，上面的EAs是整段代码段都被保护了，而这里的两句就相当于在改变变量的时候被保护，也就是这两句话执行的时候被保护

Rte_IrvWrite_<re>_<name>()

Rte_IrvRead_<re>_<name>()

六、RTE与Interface接口

1）Interface接口总览

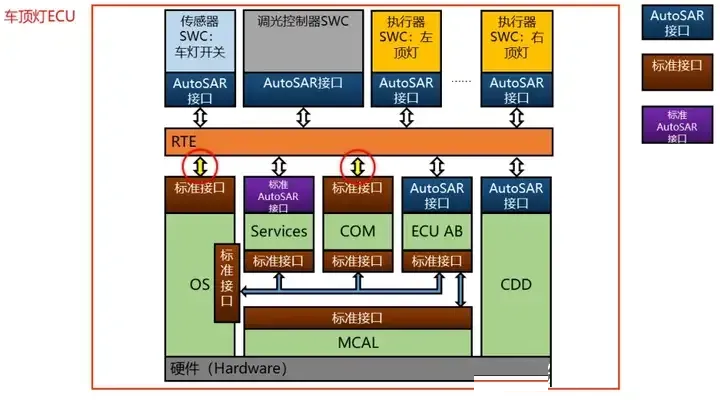

少说废话，先上图

上图将所有的接口以及其分布的位置都详细的标识了出来，还是用的原来的那张ECU的图添加的，方便大家做对比

七、AutoSAR接口

一句话概括：之前说的S/R和C/S接口就是AutoSAR接口

特征：接口函数名可变，例如之前说过的 Std_ReturnType Rte_Read_<port>_<data> (<DataType> *data) 这中形式的S/R函数，其中的 <port> <data> 就是，用户自己配置的名字，因此，这些接口的函数名都是可以改变的，但大体的形式是不变的。

位置：SWC<>RTE、RTE<>CDD、RTE<>ECU AB(这里提一句，ECUAB之前没有讲到，其实很多的传感器、执行器都放在这里，是ECU的抽象，也是可以看作是SWC的，IoHwAb就在这里面)。说明白一点，就是

只要能看成是SWC处理的，就是AutoSAR接口。

八、标准接口

一句话概括：就是AutoSAR规定的C语言API

特征：接口函数名是固定不变的，是AutoSAR规定好的。比如：Com_SendSignal() WaitEvent() 这类都是API函数名，可以有上层调用，但是一般是使用工具配置生成的，做上层应用的一般是不用关心其具体实现的位置：第一张图中棕色的就是标准接口，说白了就是对函数API的调用。

需要特殊说明一点的是：下图中两个红圈中的箭头，OS和COM是唯一的两个标准接口允许直接和RTE相连的。因为RTE的很多功能是需要基于这两个模块来实现的

九、标准AutoSAR接口

一句话概括：就是AutoSAR接口，不过名称是由AutoSAR官方规定不能修改

特征：就是标准接口和AutoSAR接口的特征它都有一部分。首先是和AutoSAR接口一样，提供的是C/S、S/R接口；然后又和标准接口一样，函数名是不可变的。说白了就是官方规定好的C/S、S/R接口，咱们就当成是AutoSAR接口就行了，函数名字什么不用管它位置：RTE<>Services，就这么一个地方。
