导言：功能安全相关标准要求系统电子电气相关故障，不会造成相关人员伤害，为了满足相关要求，汽车电子等安全相关控制系统架构设计要基于功能安全概念，确保系统安全可靠；自动驾驶，电气化，中央集中式电子电气架构等技术的发展，各种功能和区域融合的域控制器应用增多，进一步要求系统在出现失效后，能够继续可运行，进一步提高安全性。在开发电子电气控制系统时，选择合适的系统架构，在安全性，可靠性和成本之间做出最合适选择，本文阐述了包含诊断的不同系统架构，比较了其特点，用于在设计时选择合适的架构进行设计。

01 系统架构模型

功能安全相关标准中在开展系统设计之前， 都会提到Item Definition, 其含义是指要定义和描述所开发项目的功能，对用户，环境(条件)和车辆中其他项目的依赖关系和交互(接口)；而一个item通常由一个或者多个系统组成，一个系统应该至少包含一个控制器，一个控制计算单元和一个执行器。

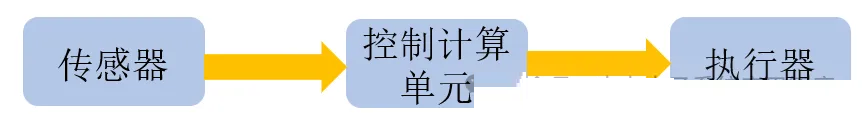

输入是指传感器数据，通信数据；控制计算单元执行控制操作和预期功能，输出是指由控制单元控制的执行器，会对外部环境产生影响。

为安全关键系统(safety critical system)选择诊断架构时，要充分考虑系统是否需要诊断通道，以及需要什么样的诊断，以确保系统在发生失效后，不会产生对相关人员的危害。具有诊断系统的架构通常用MooN(D)来表示，称为N选M架构。

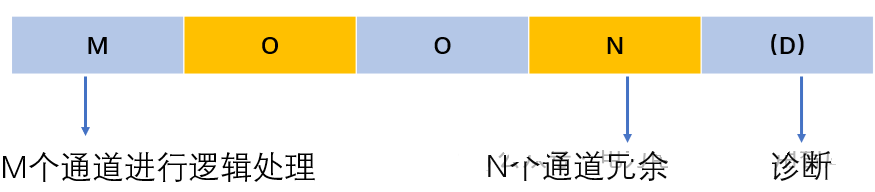

MooN(D)： M out of N with diagnostic，表示N个通道冗余时，取其中M个通道进行逻辑处理，其中M表示需要执行安全功能的通道数，N代表整个可用的通道数，当N大于等于2时，对应架构是一种冗余架构。

例如，如果有三台发动机的喷气式飞机，只要有两台发动机工作正常即可保证安全飞行和降落，这是一种2oo3架构设计概念的应用。

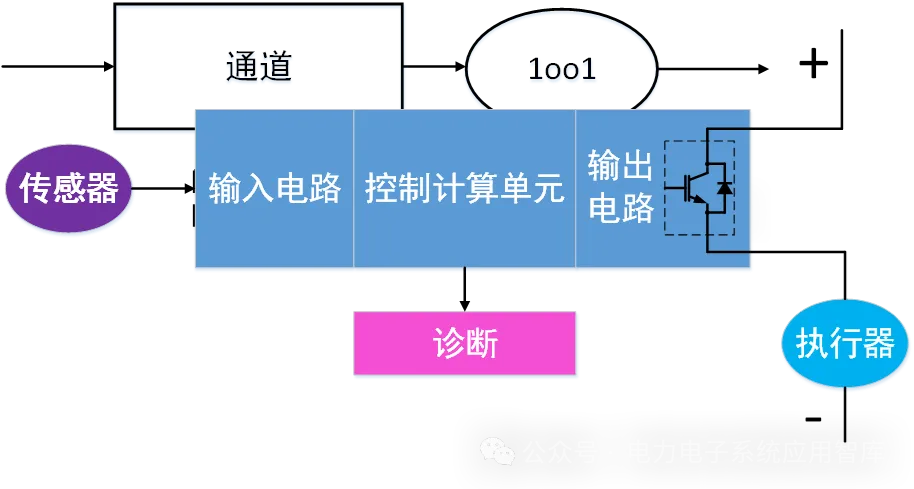

02-a 1oo1 系统架构特性

1oo1: 1 out of 1，一选一架构，单通道模式架构；系统中各组件之间为串联模型逻辑关系。系统中没有冗余也没有保护模式，对系统中各组件的失效模式没有保护能力；系统中任何单个要素失效时，既可导致安全失效(输出开关断电导致回路开路)，也可以导致危险失效(输出开关短路导致外部回路不能断开)，只要产生任何危险失效，就会导致安全功能失效。

该架构安全性较低，只能用于系统基本功能实现，不能满足fail-safe或者fail-operational系统的设计要求。

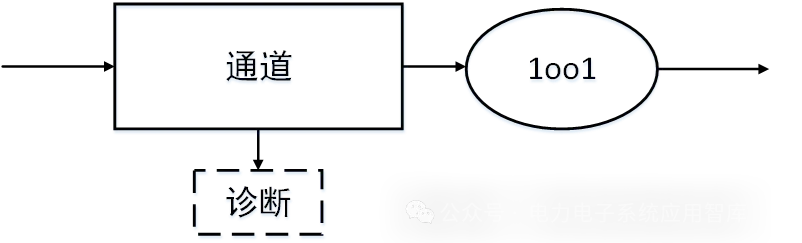

该架构为最简单的投票逻辑，只有一个通道，没有冗余，因此无法提供故障容错能力；适用于对安全要求不高的场景，但其成本最低。

02-b 1oo1D 系统架构特性

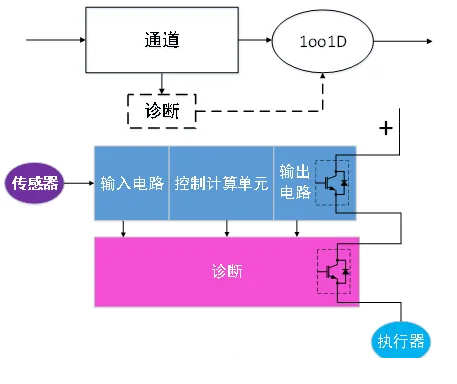

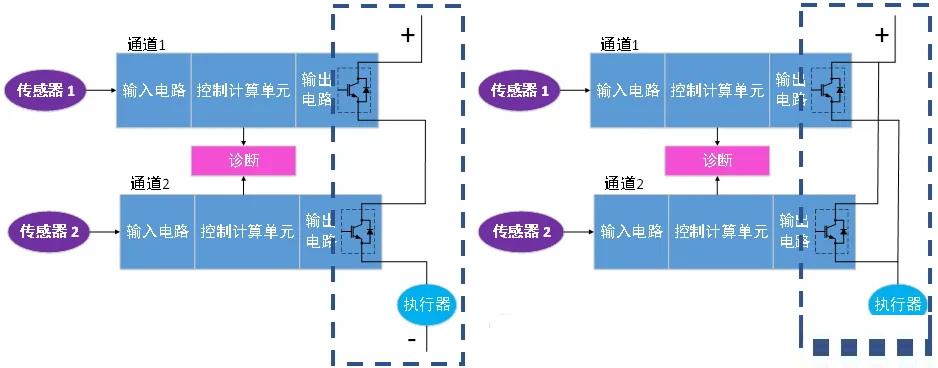

1oo1D: 1 out of 1with diagnostic，一选一诊断架构，功能链路与诊断链路形成双通道系统；系统使用带有诊断能力的单一控制器通道，与诊断功能形成的第二个通道串联构成输出回路。

一选一诊断系统，功能相当于一种二选一系统，这种系统造价相对低廉，所以这种系统在安全应用中扮演了重要的角色。汽车分布式电子电气架构下，大部分独立ECU的架构都采用该系统架构，兼顾系统安全性和成本。

该架构由一个逻辑处理单元和一个外部的监控单元构成，诊断的输出与逻辑控制计算单元的输出形成串联操作模式，该架构可用于fail-safe的系统设计。

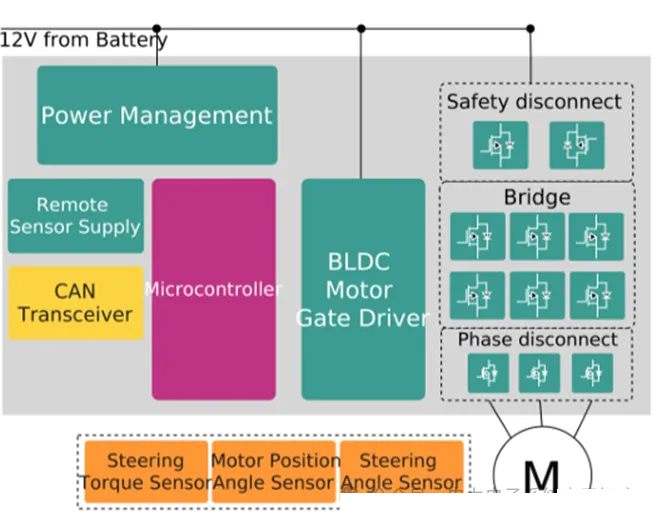

车载EPS(电动助力转向系统)的系统架构就属于这种1oo1D的架构，实现了安全性与成本的兼顾。

引用：Infineon

02-c 1oo2 系统架构特性

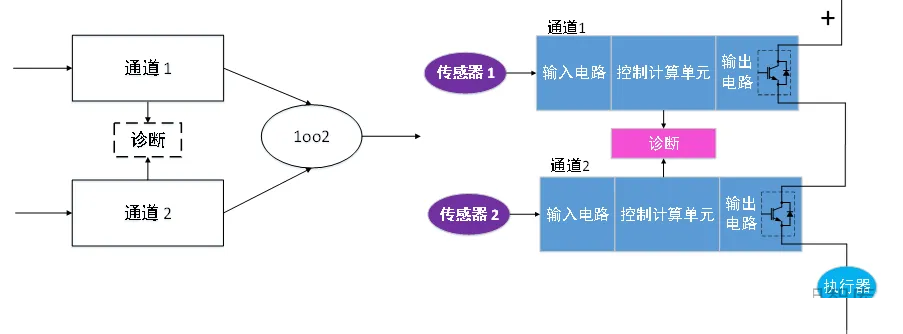

1oo2: 1 out of 2，二选一架构，双通道并联操作模式架构；只要任何一个通道功能正常，系统就能够维持安全功能(使系统能够进入安全状态)。

只有两个通道同时发生危险失效，才可能导致在要求时某个安全功能失效；此架构中任一通道发生开路失效时，系统处于常开状态；如果系统的安全状态为断开输出回路，此时系统进入安全失效状态，即fail safe；但由于系统处于断开状态导致系统不可用，所以这种架构不能满足fail operational系统设计的要求。

02-d 2oo2 系统架构特性

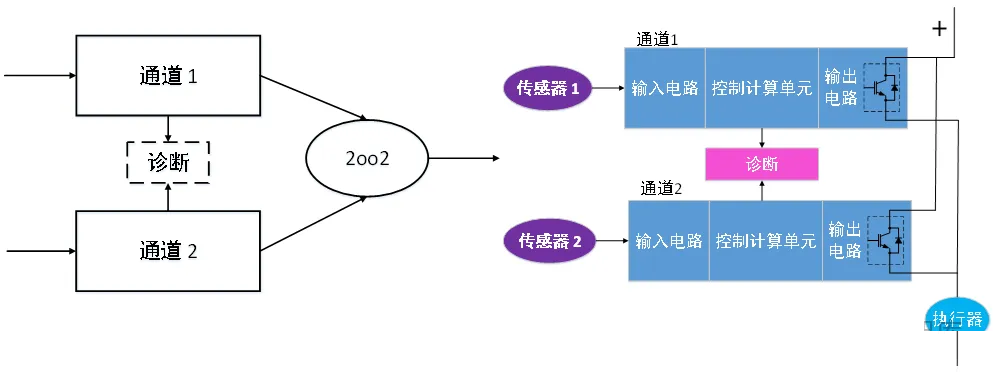

2oo2: 2 out of 2，并列双通道串联模式架构；在物理结构上为并列双通道，逻辑结构上为串联的架构模型(针对安全功能来说); 假设系统输出端开路为安全状态，该系统对危险失效很敏感，只要任何一个通道发生危险失效，系统将会发生危险失效(不能进入安全状态)。

这种架构系统要实现功能安全时，系统中两个通道都要求安全功能；此架构中任一通道发生开路失效时，系统还能通过另一通道维持运行；但当任一通道发生短路失效时，系统处于常闭状态，如果系统的安全状态为断开输出回路，那么系统将会发生危险失效，所以2oo2架构不能满足fail operational 系统设计要求。

1oo2系统能够降低系统发生危险失效(fail positive)的概率，2oo2系统能够降低系统发生安全失效(fail negative)的概率(即降低误停率)；1oo2架构让危险失效发生的难度加大，2oo2让安全失效发生的难度加大，这两种架构都只能对单一的可靠性指标进行改进。

02-e 1oo2D 系统架构特性

1oo2D: 1 out of 2 with diagnostic，二选一诊断架构，双通道并联表决操作模式架构；此架构由并联的两个通道构成，两个通道都要求满足安全功能设计；如果任一通道中检测到一个故障，则将采用输出表决，这种情况下，系统输出状态按照另一个通道给出的输出状态；如果检测到两个通道都故障，或者检测到不在任一通道的故障范围时，系统进入安全状态。

此架构中任一通道的基本功能路径开路(如通道1)，系统还可以通过通道2维持系统运行；如果架构中任意通道的基本功能路径短路(如通道1)，此时通道1的诊断路径检测到故障后，会把通道1回路断开以免发生危险失效；同时系统以通道2继续维持系统运行；1oo2D架构把1oo2和2oo2架构的优势都整合在一起，可以实现fail operational 系统设计要求（没有同时发生两路失效）。

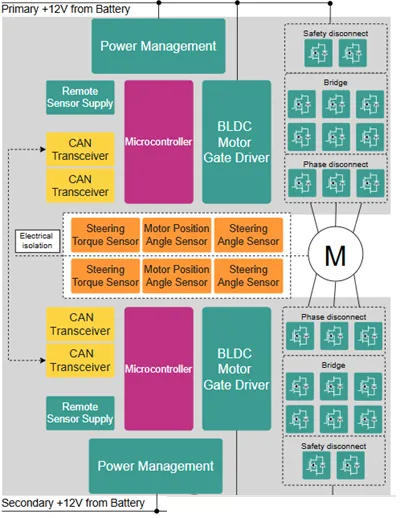

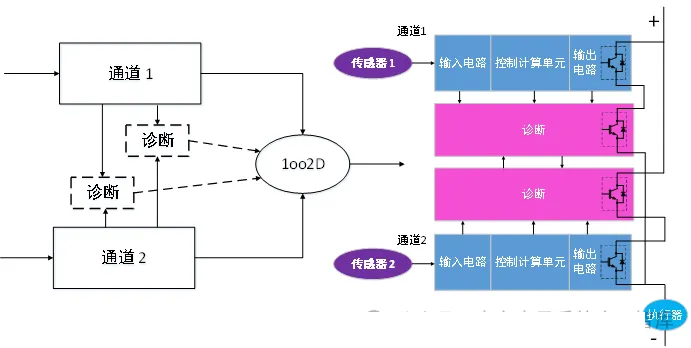

随着自动驾驶和智能底盘技术的不断演进，传统EPS会发展为双EPS(如下图架构)，双EPS即为典型的1oo2D架构，可以实现fail operational 的系统设计要求。

02-f 2oo2D 系统架构特性

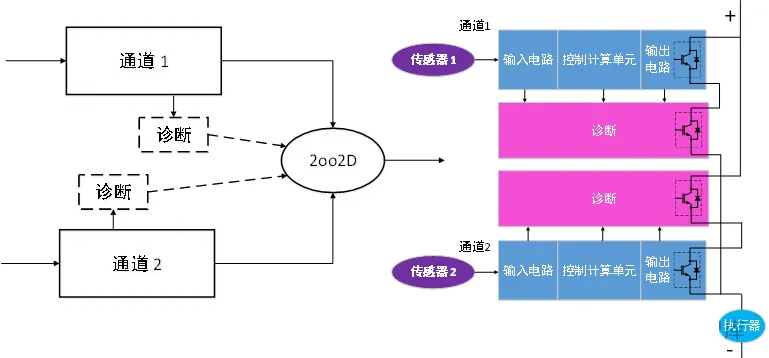

2oo2D: 2 out of 2 with diagnostic，双通道并联表决操作模式架构；此架构由并联的两个通道组成，两个通道都要满足安全功能设计(两个通道都进入安全状态，系统进入安全状态)；两通道的结果会进行比较，以确定是否相等，由于每个通道都具有自诊断能力，因此如果结果不相等，则可以检测出来故障路径，此时，系统通过使用正确的路径保持失效运行。

相比较于2oo2架构，2oo2D架构增加了通道诊断，使安全功能的操作模式从串联模式更新到了并联操作模式，即在2oo2架构中，任一通道发生短路失效，则系统无法安全断开，到2oo2D架构时，任一通道发生短路失效，由于诊断回路的存在，系统仍然可以安全关断，因此2oo2D架构可以实现fail operational系统设计要求（没有同时发生两路失效）。

02-g 2oo3 系统架构特性

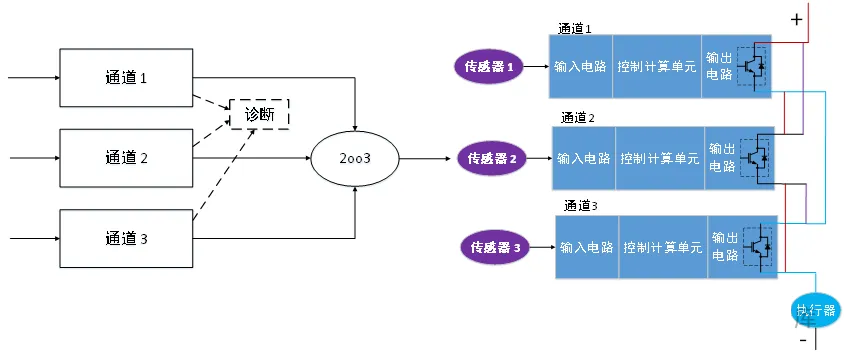

2oo3: 2 out of 3，三选二架构，三通道并联表决操作模式架构；三选二架构顾名思义就是该架构采用三重冗余，可以同时防止危险失效和安全失效的发生，该架构在降低系统发生危险失效概率同时，也提高了系统的可用性，实现了安全性可用性双重保障。

2oo3架构的输出信号具有多数表决机制，其中一个通道的输出与其他两个通道输出状态不同时，输出状态不会因此而改变，即只要系统中两个通道运行正常，系统就能够维持正常运行；此架构相当于三路串，并联操作模式结果(通道1&通道2，通道2&通道3，通道1&通道3)加上对应的表决逻辑组成。

此架构中任意通道开路(如通道1)，系统可以通过通道2&通道3维持系统运行，此时系统架构由2oo3变成了1oo2; 此架构中任意通道短路(如通道1)，此时系统有2oo3变成了2oo2架构，但依然可以通过通道2&通道3维持系统运行；2oo3表决架构实现了1oo2架构和2oo2架构的混联，可以实现fail operational系统设计要求(只发生一路故障)。

汽车相关电子电气控制系统一般不会用到如此复杂的系统架构，但是在航空航天，飞行器等行业，这种系统架构就会非常有必要。

03 相关概念澄清

上述系统架构属性定义中用到了若干失效后保证安全的概念，以下对这些概念进行解释：

03-a 失效安全

失效安全：fail safe，是指一个设备或者事物，即使在特定失效下，也不会造成对人员或其他设备的伤害。

对应架构设计的基本原则：系统及其主要组成部分(传感器，电子控制单元，执行器)由各种诊断功能监控，如果发生故障，系统将关闭(shut off)输出回路，以使得系统进入安全状态，这意味着系统要在发生危害事件前进入安全状态，对应的ISO 26262有FTTI的指标定义。

应用示例：

自动驾驶：低级别自动驾驶车辆(L2级)相关的安全ECU大都是Fail safe设计，失效安全的系统不表示系统不会失效或者不可能失效，失效安全的系统是指在失效后避免或者减轻其不安全的结果；

电池管理系统：当电池管理系统检测到电芯电压过压时，断开高压回路使得电池包系统进入安全状态；

激光雷达控制单元：激光雷达控制单元检测到激光发送模块温度超过预设的安全限值时，控制激光停止发射，电机停止转动，使得雷达进入安全状态；

电机控制器：当电机控制器检测到系统发生抛负载等过压时，控制栅极隔离驱动器断开对功率模块的驱动，使得系统进入安全状态；

智慧工厂机器人作业区防护门解锁装置：当有人进入作业区时，会出发连锁信号机器人控制器收到信号后，控制机器停止作业，确保系统失效安全；

03-b 失效可运行

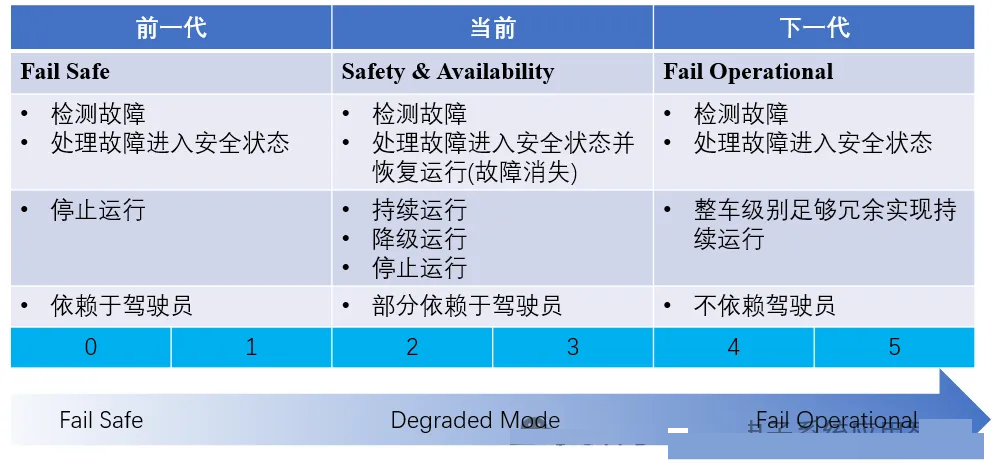

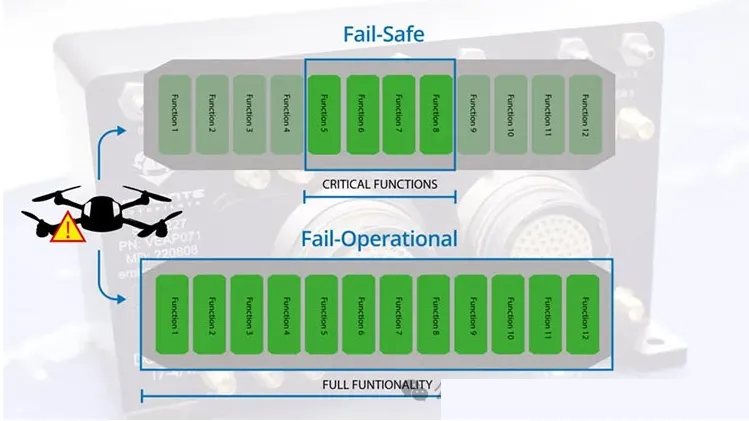

失效可运行：fail operational，系统出现故障情况下，如果系统无法通过功能关闭来达到安全状态，则有必要使系统继续运行并维持在可控的活动状态；比如线控制动系统，需要保证其较高的可用性，其故障和关闭制动功能导致的结果一样，故此系统不能通过功能关闭来达到安全状态，而是要保证制动功能故障后系统可运行；

失效可运行对自动驾驶系统至关重要，因为要同时保证系统安全性和可用性，通过失效可运行架构可以确保。

Fail Operational安全架构可以通过多样性冗余或者同质冗余架构来实现：

多样性是通过两个或者多个不同硬件和软件应用程序来实现，这些应用程序由不同公司或者开发团队开发，或者基于不同的规范；

同质冗余系统中，硬件由同一家公司和同一开发团队开发，软件由两个或者多个相同的设计实例生成；

随着汽车自动系统逐步发展到L4或者L5， 对驾驶员的依赖性逐渐降低，需要车辆具有足够的冗余性和多样性，即使检测到故障也能继续全面运行。

除了冗余，可靠性设计中的降额设计也是一个非常好的设计手段，可以降低系统失效率，提高系统寿命，使系统对故障容忍度更高，对系统的可靠性，可用性和安全性都能做出贡献。

03-c 失效静默

失效静默：fail silent，类似于机械领域的Muting(抑制/静默)机制。

传统IT服务器操作系统容错架构设计也会用到该设计：调用服务失败后，就默认该服务一定时间内无法再对外提供服务，不再向其分配请求流量，将错误隔离开来，避免其对其他服务产生影响；比如：经常超时的服务可以使用fail-silent容错机制，防止请求堆积而消耗大量线程，内存，网络等资源，进而影响到整个系统稳定.

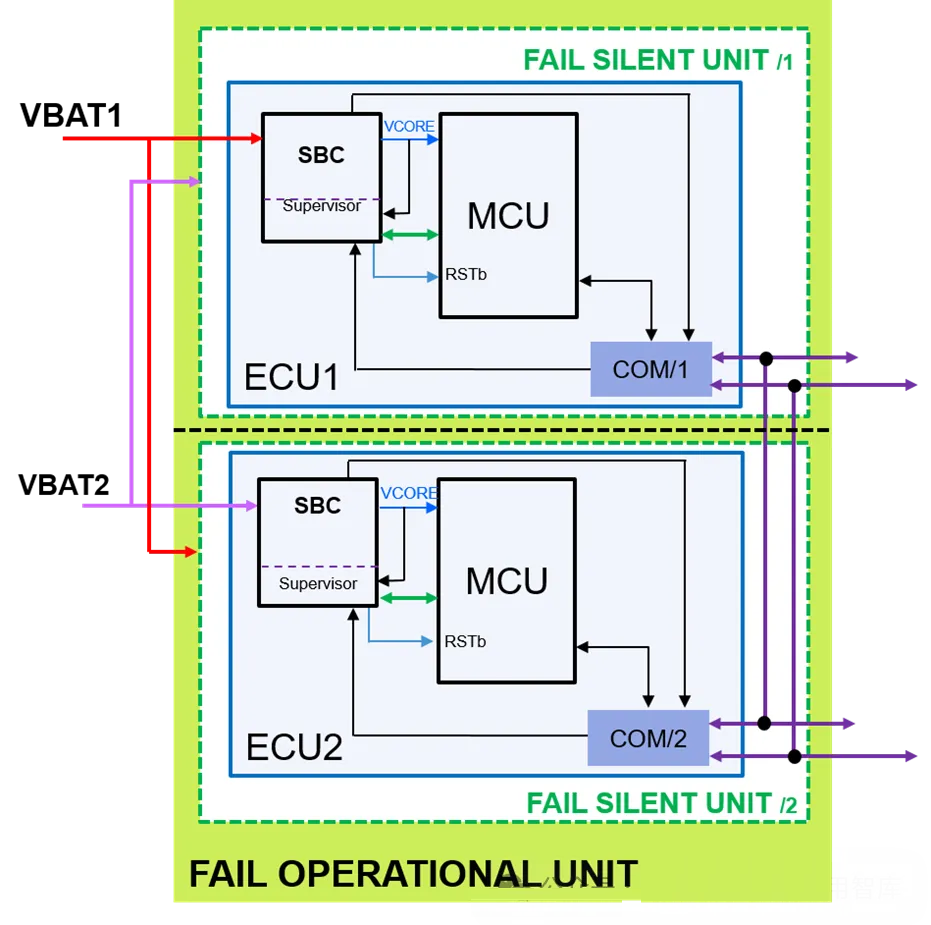

ADAS系统中，当智能驾驶域控中的某个冗余通道故障时，出于fail-operational的目的，将该故障通道功能抑制/静默，此时该故障通道就处于fail Silent状态。

03-d 失效安保

失效安保：fail secure，信息安全保护措施，强调的是信息系统的安全状态，是指信息系统失效时不会将资料或者存取权落入坏人之手。

某些情形下，fail secure和fail safe导致的结果完全不同，比如大楼失火时，fail safe系统会自动开锁，让人员快速逃出，消防人员可以尽快进入；而fail secure 系统会自动上锁，避免未授权人员进入建筑物。

04 系统架构特性总结

系统架构是指控制系统组件的不同拓扑和设计，相同的系统组件，通过不同的拓扑和设计，可以组成不同的系统架构。

工业中常用的系统架构及其属性如下图所示：

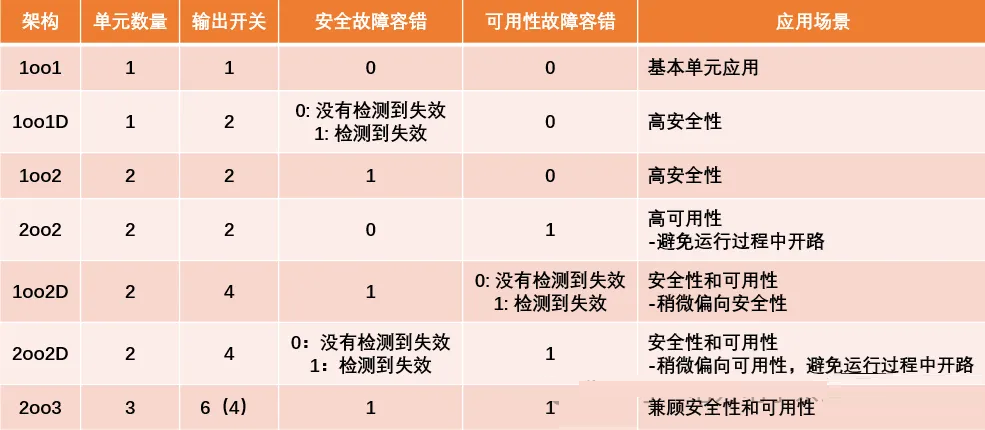

引用：《Control Systems Safety Evaluation and Reliability》

安全故障容错：表示为保持安全(避免故障危险状态)而存在的额外单元数量；

可用性故障容错：表示为保持可用性(避免故障安全状态)而额外存在的单元数量。

分布式汽车电子电气架构下，独立ECU通常采用1oo1D的系统架构，确保系统的高安全性；自动驾驶要求下，安全关键系统需要采用1oo2D系统架构，确保安全性和可用性兼顾；而MooN(D)定义下N大于等于3的系统架构一般用于航空航天相关应用中。
