1
引言
近年来，嵌入式实时操作系统接入网络后将使远程监测、远程控制、远程诊断和远程维护变得越来越容易。从根本上讲，嵌入式设备接入网络，当前基本上所采用的网络协议是基于TCP/IP通信协议。
由于嵌入式系统是以计算机技术为基础、软硬件可裁减并对成本、体积、功耗有严格要求的专用系统，它对TCP/IP通信协议的支持有其自身的特点，这些特点也决定嵌入式实时操作系统与网络构件的体系结构。
本方案以LPC2210为核心元件研究了嵌入式实时操作系统与网络构件的硬件电路，同时在μC/OS-Ⅱ平台上编写了应用软件程序。
2 嵌入式实时操作系统与网络构件的系统整体结构

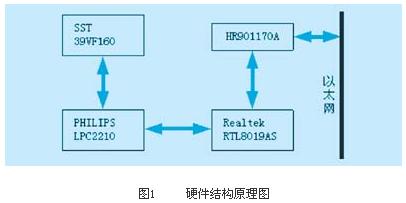

嵌入式实时操作系统与网络构件的硬件原理图如图1所示。系统采用PHILIPS公司LPC2210微处理器[2]，外扩一片FLASH
SST 39VF160，并接入RTL8019AS以太网芯片(Webchip)，再与接口连接器HR901170A相连。并将开放源代码的TCP/IP协议栈LwIP移植到μC/OS-Ⅱ系统上[3]。
RTL8019AS以太网芯片(Webchip)是独立于各种微控制器的专用网络接口芯片，它通过标准的输入、输出口与MCU相连。具有16位的数据总线和24为的地址总线，并且内部集成了DMA控制器、ISA总线控制器和集成16k
SRAM、网络PHY收发器，兼容NE2k标准。用户可以通过DMA方式把需要发送的数据写入片内SRAM中，让芯片自动将数据发送出去;而芯片接收到数据后，用户可以通过DMA方式将其读出。
HR901170A是中山市汉仁电子有限公司生产的RJ45接口连接器(带网络变压器/滤波器)，该连接器满足IEEE802.3和IEEE902.3ab标准，能够较好的抑制电磁干扰。通过HR901170A系统就可以连接到以太网上了。
该方案设计相对简单，硬件电路中采用的LPC2210是PHILIPS公司推出的微处理器，带有16k RAM，76个通用I/O口，12个独立外部中断引脚，集成有8通道的10位A/D，能够基于芯片设计复杂的系统。虽然LPC2210具有较快的访问速度，但片内没有集成FLASH，所以这里扩展一片16Mbit
FLASH SST 39VF160保存用户程序。其架构满足了μC/OS-Ⅱ正常运行的基本要求。
3 嵌入式实时操作系统与网络构件的软件设计
为使嵌入式实时操作系统与网络构件具有交好的实时性和稳定性，在实时多任务操作系统μC/OS-Ⅱ平台上设计系统软件。系统中各个任务在宏观上按照一定的关系并行工作，CPU资源得到充分利用，系统可靠性得到很大的保证，方便组织开发任务。在μC/OS-Ⅱ平台上，软件设计工作主要包括三个方面的内容:μC/OS-Ⅱ在LPC2210上的移植和LwIP协议在μC/OS-Ⅱ上的实现以及系统应用软件的编写。本设计的系统结构图如图2所示:
该系统采用源码公开的嵌入式实时操作系统μC/OS-Ⅱ，版本号为V2.52。其特点是源码公开、可读性强、移植性好、可配置、可裁剪。它采用优先级抢占式调度方案，优先级最高的任务一旦准备就绪，则拥有CPU的所有权并开始投入运行。μC/OS-Ⅱ的软硬件体系结构图如图3所示。应用程序建立在操作系统之上，处于系统的顶层，每个任务在宏观上是并行运行。与CPU类型无关的代码提供了系统服务，即内核、任务管理、内存管理等。μC/OS-Ⅱ的移植部分用于完成与不同处理器的接口工作。μC/OS-Ⅱ的移植必须要求处理器及其编译器满足一定的条件。
μC/OS-Ⅱ的移植工作主要集中在下面几个文中:OS_CPU.H,OS_CPU_A.ASM,OS_CPU_C.C。另外，在INCLUDES.H中必须包括LPC2210文件LPC2210.H;OS_CFG.H用于系统应用μC/OS-Ⅱ中的初始化配置。OS_CPU.H主要包括了一些与处理器和编译器相关的常量和类型定义等，而且要注意的是LPC2210的堆栈方向是由高到低,用OS_STK_GROWTH来设置堆栈的增长方向。因此将OS_STK_GROWTH设为1。OS_CPU_A.ASM中需要编写4个汇编语言函数:OS_TASK_SW(),OS_IntCtxSw(),OSStartHighRdy()和OSTickISR()。
OSStartHighRdy()代码如下:
LDR r4, addr_OSTCBCur
;获得当前任务TCB地址
LDR r5, addr_OSTCBHighRdy
;获得优先级最高任务TCB地址
……
;恢复CPU工作模式
LDMFD sp!, {r4}
MSR SPSR_cxsf, r4
LDMFD sp!, {r4}
MSR CPSR_cxsf, r4
LDMFD sp!， {r0-r12, lr, pc}
OS_TASK_SW( )函数汇编代码如下:
STMFD sp!, {lr} ;保存pc
STMFD sp!, {lr} ;保存lr
STMFD sp!, {r0～r12}
;保存寄存器和返回地址
……
;得到当前任务TCB地址
LDR r4, addr_OSTCBCur
LDR r5, [r4]
STR sp, [r5]
;保存sp在被占先任务的TCB
;得到最高优先级任务的TCB地址
LDR r6, addr_OSTCBHighRdy
LDR r6, [r6]
LDR sp, [r6]
;得到新任务堆栈指针
;OSTCBCur ＝ OSTCBHighRdy
STR r6, [r4]
;设置新的当前任务的TCB地址
……
OSIntCtxSw()函数汇编代码如下:
LDR sp，＝IRQ_STACK
SUB r7, sp, #4
;将处理器切换到管理模式
MRS r1, SPSR
ORR r1, r1, #0xC0
MSR CPSR_cxsf, r1
;完成模式切换
……
STMFD sp!, {r4}
;保存程序状态寄存器
……
OS_CPU_C.C需要用C语言编写6个与操作系统相关的函数:OSTaskStkInt()，
OStaskCreateHooK()，OStaskDelHook()，OStaskSwHook()，OStaskStatHook()，
OSTimeTickHook()。必须编写的是OSTaskStkInt()，其余5个函数必须声明但可以不编写代码。
void *OSTaskStkInit(void(*task)(void *pd),void *pdata, OS_STK
*ptos, INT16U opt)
{ OS_STK *stk;
opt = opt
//防止编译错误
stk = ptos;
//装载堆栈指针
……
*--stk = (USER_USING_MODE|0x00);
//spsr,允许IRQ,FIQ中断
*--stk = ();
//关中断计数器OsEnterSum
return (stk);
}
下来要做的就是LwIP在μC/OS-Ⅱ上的移植，即就是把与硬件、OS、编译器相关的部分独立出来放在/src/arch目录下。LwIP在μC/OS-Ⅱ上的实现就是修改这个目录下的文件，其它文件一般不做修改。首先要修改与CPU或编译器相关的文件，如数据长度，字的高低位顺序等要和用户实现μC/OS-Ⅱ移植时定义的数据长度参数是一致的;然后要修改与操作系统相关的函数与数据结构;最后是库函数的实现，如u16_t
htons();u16_t ntohs(); u32_t htonl();u32_t ntohl();int strlen();
int strncmp(); void bcopy(); void bzero();
前4个函数由用户自己实现，而ADS编译器中库里面已经有了后四个函数。用户在其它CPU上实现时应根据自己的编译器来决定。
LwIP在μC/OS-Ⅱ上的移植结束后，剩下的工作就是编写应用程序。将系统划分成若干个任务，每个任务对应一个独立的无限循环的主程序，完成一个特定的功能。系统任务优先级的划分是根据任务的重要性而定的，当然还要考虑到系统的安全性因素。为简化设计，应用程序采用静态优先级，即应用程序在执行的过程中各个任务优先级保持不变。系统的软件架构搭建好了以后，用C编写各个任务就容易多了。主程序中关键代码如下:
#define TASK_STK_SIZE 64
;声明任务堆栈
OS_STK TaskStartStk[TASK_STK_SIZE]
;开始任务堆栈
OS_STK TaskWatchStk[TASK_STK_SIZE]
;监视任务堆栈
……
void TaskWatch(void *data)
;声明监视任务的函数原型
……
void main(void)
{ OSInit()
/*初始化μC/OS-Ⅱ*/
OSTaskCreate(TaskStart,(void*)0,& TaskStartStk[TASK_STK_SIZE-1],0);
OSStart();
/*开始多任务*/
}
void TaskStart(void *data)
{ data=data;
/*防止编译器错误*/
……}
将主程序和μC/OS-Ⅱ中的系统文件放在同一工程下，进行编译即可。为了提高执行效率，可以根据实际应用修改μC/OS-Ⅱ的部分常用代码，甚至剪切掉某些不必要的代码。
4 结束语
基于嵌入式实时操作系统与网络构件的设计方案在硬件上简洁可靠;软件可维护性好，可扩展性好，有利于系统的后续开发，降低了系统设计的复杂性。随着嵌入式产品研究的深入，网络接口芯片的研究也会快速发展，是智能化产品的设计更趋向简单、标准、成熟。可以看出，嵌入式实时操作系统与网络将会得到更大的发展和更广阔的应用。
|
