4G模块是连接物与物的重要载体，是终端设备接入物联网的核心部件之一。随着4G的普及，许多新兴市场对4G通信模块的需求都在日益扩大，那么在ARM平台的嵌入式设备上如何快速的应用4G模块呢？
4G通信模块把频率接收器和信号增幅器等部件全都整合在一起，实现了一体化。随着工业发展，嵌入式设备接入网络的需求日益增多，在没有有线或WiFi等无线的环境下，直接通过4G通讯模块连接运营商网络来接入互联网不失为一个好方法。因此，本文就为读者介绍一下基于ARM平台的嵌入式设备在Linux下使用4G模块的方法。
一、开发环境
1、开发主机环境：
Ubuntu12.04（64位）、arm-fls-linux-guneabi-gcc系列交叉编译链。
2、硬件清单：
IoT-3960工控板、龙尚4G模块U8300C或U8300W。
3、软件资源：
光盘EPC-280_283_287V1.04.iso中的内核源码包：linux-2.6.35.3-fec60fa.tar.bz2（光盘内容可在致远电子官网下载http://www.zlg.cn）。
二、硬件概述

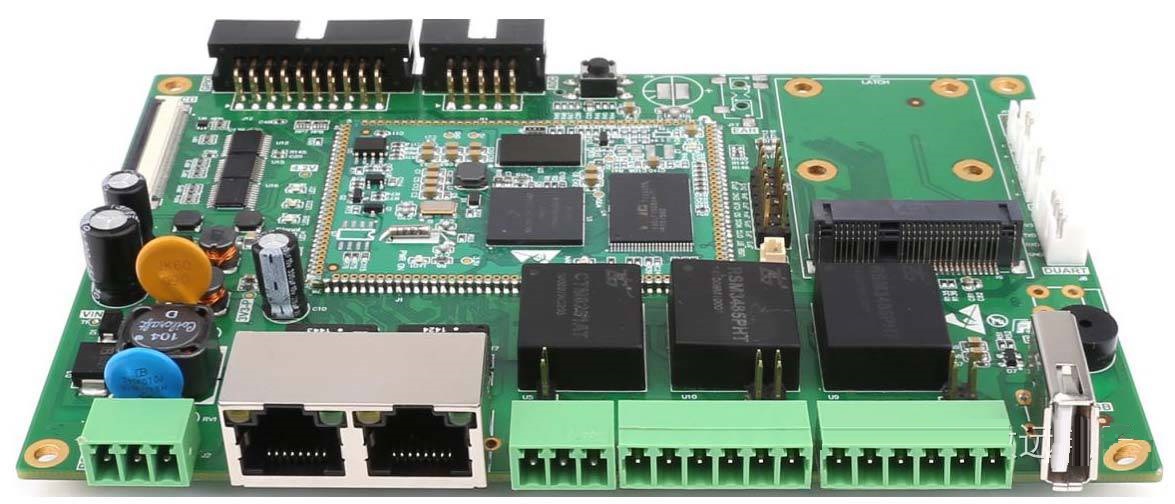

IoT-3960L是广州致远电子股份有限公司以NXP i.MX287处理器为核心开发的工业IoT网络控制器，集成多路通信接口，支持多种通信协议，具有性价比高、功能丰富、工作稳定、兼容性强等特点，产品实物如图1所示。
图1 IoT-3960L工控板
通过自定义的Mini-PCIE接口，IoT-3960L可外扩3G、4G、GPRS、ZigBee、RFID等无线通信模块。本文外扩的是龙尚4G模块，所用的型号如图2所示。
图2 龙尚4G模块U8300C、U8300W
三、技术实现
1、解压内核源码
将 EPC-280_283_287 V1.04.iso 光盘中的linux-2.6.35..3-fec60fa.tar.bz2
源码包复制到ubuntu系统的“~/”目录下，将其解压后可得到linux-2.6.35.3目录，参考命令如下：
| vmuser@Linux-host:~$
tar -jxvf linux-2.6.35..3-fec60fa.tar.bz2 |
2、修改配置文件
在内核源码目录“drivers/gpio/”下的Kconfig文件中有设定了CONFIG_GPIO_M28X宏的默认配置，用vim编辑器打开这个Kconfig文件，搜索“GPIO_M28X”，找到其配置设定，将其修改为可独立配置的选项，修改后的配置如下所示（红色标识的为修改部分）：
config GPIO_M28X
tristate"GPIO support for MiniPCI-E slot
control"
#depends onIoT_3960 || IoT_3962
help
Say yes here to enable the IoT_396x boardgpio
driver. |
3、修改内核编译脚本
Linux源码目录下的build-kernel脚本文件主要用于切换内核默认配置，但因光盘中的该脚本文件设置不够灵活，建议直接将build-kernel文本内容整体替换为如下列表所示的代码：
#!/bin/sh
echo "build menu, please select your choice:"
echo " 1 make clean"
echo " 2 config for EPC_28xA"
echo " 3 config for EPC_283 or EasyARM-i.MX283A"
echo " 4 config for EPC_287 or EasyARM-i.MX287A"
echo " 5 config for EPC_280 or EasyARM-i.MX280A"
echo " 6 config for IoT_3960"
echo " 7 config for IoT_3962"
echo " 8 config for A287_W128LI"
echo " 9 config for A287_WB128LI"
echo " a make menuconfig"
echo " b make uImage"
echo " c make zImage"
echo " d make modules"
echo " q exit"
make_distclean() {
echo "make distclean"
make clean
}
config_EPC_28xA() {
echo "EPC_28xA"
cp .config .config.bk
cp arch/arm/configs/EPC_28xA_defconfig .config
}
config_EPC_283B() {
echo "EPC_283B"
cp .config .config.bk
cp arch/arm/configs/EPC_283B_defconfig .config
}
config_EPC_287B() {
echo "EPC_287B"
cp .config .config.bk
cp arch/arm/configs/EPC_287B_defconfig .config
}
config_EPC_280() {
echo "EPC_280"
cp .config .config.bk
cp arch/arm/configs/EPC_280_defconfig .config
}
config_IoT_3960() {
echo "IoT_3960"
cp .config .config.bk
cp arch/arm/configs/IoT_3960_defconfig .config
}
config_IoT_3962() {
echo "IoT_3962"
cp .config .config.bk
cp arch/arm/configs/IoT_3962_defconfig .config
}
config_A287_W128LI() {
echo "A287_W128LI"
cp .config .config.bk
cp arch/arm/configs/A287_W128LI_defconfig .config
}
config_A287_WB128LI() {
echo "A287_WB128LI"
cp .config .config.bk
cp arch/arm/configs/A287_WB128LI_defconfig .config
}
make_uImage() {
make uImage
}
make_zImage() {
make zImage
}
make_modules() {
make modules
}
make_menuconfig() {
make menuconfig
}
read sel
echo "select $sel"
case $sel in
[1]) make_distclean;;
[2]) config_EPC_28xA;;
[3]) config_EPC_283B;;
[4]) config_EPC_287B;;
[5]) config_EPC_280;;
[6]) config_IoT_3960;;
[7]) config_IoT_3962;;
[8]) config_A287_W128LI;;
[9]) config_A287_WB128LI;;
[a]) make_menuconfig;;
[b]) make_uImage;;
[c]) make_zImage;;
[d]) make_modules;;
[q] | [Q]) exit 0;;
*) echo "ONLY accept 1~9,a~d/q/Q"
esac |
4、配置内核源码
进入解压后的 Linux 源码根目录，使用IoT-3960L 的默认内核配置，参考命令如下：
| vmuser@Linux_host:~/
linux-2.6.35.3$ ./build-kernel |
然后输入6选择Iot3960，如果是其他工控板或开发套件，则选择对应的选项即可，如果对应的Linux源码根目录下没有.config文件，运行该步骤操作后会提示cp命令执行错误，直接忽略此错误即可。
工控板或开发套件使用USB接口来与龙尚4G模块通信，需要配置内核以支持USB转串口功能。参考命令如下：
| vmuser@Linux-host:~/
linux-2.6.35.3 $ make menuconfig |
进入配置界面后，按回车键进入“Device Drivers --->”选项，配置完内核后，保存并退出内核配置操作。
5、修改&编译内核源码
对龙尚4G模块，我们需要在linux-2.6.35.3 目录下对三个数组中的内容进行修改：
使用vi 或者vim 命令打开drivers/gpio/gpio_m28x.c 文件，在all_gpios_info[
]数组作中作修改；
使用vi 或者vim 命令打开arch/arm/mach-mx28/mx28evk_pins.c
文件，在mx28evk_fixed_pins []数组中作修改；
使用vi或者vim命令打开drivers/usb/serial/option.c 文件，在option_ids[]数组中作修改。
按上述操作修改完成之后，就可以编译内核了，内核编译参考命令如下：
vmuser@Linux-host:~/ linux-2.6.35.3 $ make uImage
待内核编译完成后，将生成的uImage 文件（可在arch/arm/boot 目录下找到）烧写到工控板或开发套件上，烧写方法请参考《IoT-3960
用户手册.pdf》第6章的内容。
四、4G模块测试
这里主要介绍龙尚4G模块的电话、网络等控制接口以及IoT-3960L工控板对其操作的通信流程。用于测试的工控板必须烧写EPC-280_283_287
V1.04.iso 光盘中V1.03的uboot 及文件系统，因为其中包含必要的拨号上网工具。
1、电话控制接口
电话接听和拨打命令如表1所示。通过向串口发送相应的命令就可以实现电话的接听和拨打。如：可以向串口发送“ATD12345678901;nr”就可以向12345678901拨打电话。
表1 电话拨打和接听控制命令表

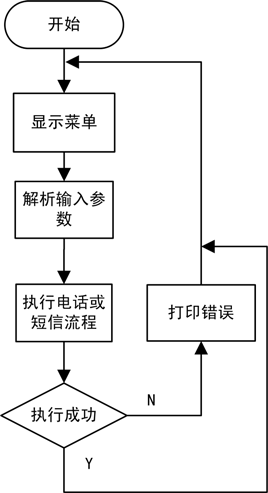

电话拨打接听代码执行流程如图3所示。代码首先会显示可供使用的菜单，如电话拨打，短信接收等。等待用户输入参数，执行参数对应的流程。然后判断是否执行成功，如果执行成功就会返回显示菜单代码处继续执行下一下循环。
图3 电话拨打接听流程图
2、网络控制接口
4G模块上网功能通过PPP拨号提供的接口连接网络。在开发套件文件系统的“/etc/ppp”目录下预置了可以参考的拨号脚本。拨号成功后（执行PPP
拨号脚本），内核会生成PPP网络设备。通过创建套接字就可以访问网络。
3、演示程序实操
使能4G模块
默认内核启动时，把4G模块的复位引脚拉低，使模块处于非工作的状态。要想完全使能模块，运行/opt
目录下的upmodule.sh 脚本即可。
此时板子的WWAN 这个LED 会出现闪烁的现象，闪烁频率大概为800 毫秒，然后设备开始入网，入网成功后，板子的WWAN
这个LED 的闪烁频率变为3 秒左右。同时，大概10 秒之后，板子开始检测到USB 设备的插入，然后板子自动安装USB
转串口的驱动，驱动安装完成后，会在板子的/dev 目录下自动生成ttyUSB0~ttyUSB5 这6
个串口设备。
编译演示程序
将/works/mx28x/app/目录下的longsung-test文件夹拷贝到Linux 开发主机，编译了longsung-test
下的代码，将生成的longsung-test 文件拷贝到板子即可进行后续的电话功能测试。
电话功能测试
使用U8300C，以中国联通4G卡为例进行电话功能测试，设备上电之前需要先插入SIM 卡，且保证已经按前面介绍使能了4G模块，并能成功入网。进入longsung-test
测试程序存放的目录，然后运行longsung-test 程序。
[root@M28x opt]# ./longsung-test /dev/ttyUSB1
longsung-test 测试程序运行结果及其中各数字代表功能如图4所示。需要注意，输入“1”拨打电话之后，必须需要输入“2”挂断电话之后方可继续拨打电话。
图4 代码启动运行结果
上网功能测试
这里使用U8300C，以中国移动4G卡为例进行拨号上网，设备上电之前需要先插入SIM 卡，保证以使能4G模块并成功入网。
进入板子的/etc/ppp/目录，创建一个名字为ppp_dial_LTE.sh的脚本，写入如下程序：
| echo "TIMEOUT
5 '' AT OK ATE0V1 OK AT OK ATS0=0 OK AT OK ATE0V1
OK AT OK ATDT*99*# CONNECT ''" > /tmp/chat
pppd /dev/ttyUSB3 persist connect "chat -v
-f /tmp/chat" |
保存退出后，修改ppp_dial_LTE.sh 的运行属性，然后直接运行该脚本，进行拨号操作，参考操作如下：
| [root@M28x ppp]#
wr chmod 755 ppp_dial_LTE.sh [root@M28x ppp]#
./ppp_dial_LTE.sh |
执行后，等待大概10~20s，使用ifconfig 命令查看网络设备，能看到系统生成了一个名为ppp0
的网络设备，该设备就是拨号成功后生成的网络设备。拨号成功后可通过ping 114.114.114.114.-I
ppp0检查外网是否连接正常。如果没能成功拨号，可以参考下面的“拨号异常分析”来排除问题。
拨号异常分析
运行拨号脚本后，使用ps 命令能看到拨号进程的存在。只要拨号成功，拨号进程是一直存在的（与pppd
相关的进程），如果该进程不存在，那么生成的ppp0 网络设备也会随同消失。
如果使用 ifconfig 命令，无法看到ppp0 这个网络设备，只要使用ps 命令一直都能看到拨号进程的存在，那么只能耐心的等待拨号程序的反馈了。如果ps
命令无法看到拨号进程了，那么重新运行拨号脚本即可。拨号进程的退出，极有可能是因为信号弱或者SIM 卡余额不足导致的。 |
