本文主要讲解了8051单片机架构、8051单片机封装以及8051单片机原理图和功能。
本文来自于英锐恩，由火龙果软件Anna编辑、推荐。 |
|
在1976年时，英特尔首次生产了名称为MCS-48的单片机，即8位单片机。1980年晚些时候，发布了名称为MCS-51的改进版本（也是8位单片机），目前国内广泛使用的8051单片机就是属于Intel的MCS-51单片机家族，而且现在已经过了知识产权期限。
继8051单片机成功之后，许多其他半导体制造商纷纷以自己的品牌发布了使用MCS-51内核的单片机。比如Microchip、Zilog、Atmel、Philips、Siemens等公司。它们的共同点是所有这些单片机都可以使用相同的MCS-51指令集进行编程。它们在支持设备配置（例如改进的内存，是否存在ADC或DAC等）方面基本上有所不同。随后，英特尔于1982年发布了其首款16位单片机，名称为MCS-96。
下面我们了解一下，什么是8051单片机：
一、8051单片机架构
在本文中，我们将范围限制为内部架构、引脚配置、程序存储器和数据存储器等，MCS-51系列的基本架构保持不变。通常，MCS-51系列中的所有单片机均以XX51表示，其中XX可以采用80、89等数字代替。
二、8051单片机封装
我们见到的8051单片机的封装有好几种，不同封装的可用性因设备而异。最常用的是双列直插式封装（40引脚），我们通常称为DIP。此外，8051还提供了QFP（四方扁平封装），TQFP（薄四方扁平封装），PQFP（塑料四方扁平封装）等产品。为解释引脚图，下图为使用40引脚DIP
IC作为模型。
三、8051单片机原理图和功能

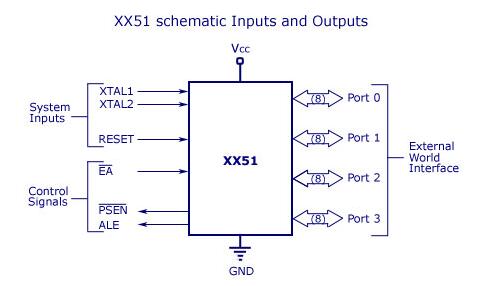

在上图为8051单片机的总体示意图。我们可以看到3个系统输入，3个控制信号和4个端口（用于外部接口）。还显示了Vcc电源和接地。现在，让我们详细解释并逐一介绍。要使单片机正常工作，必须有系统输入。因此，第一个也是最重要的是电源，用GND（地电位）标记为Vcc。没有适当的电源，电子系统将无法正常工作。XTAL
1和XTAL 2用于晶体时钟电路的系统时钟输入。需要RESET输入以将单片机初始化为默认值并重新开始。
有3个控制信号，EA、PSEN和ALE。这些信号称为外部访问（EA）、程序存储使能（PSEN）和地址锁存使能（ALE）用于外部存储器接口。

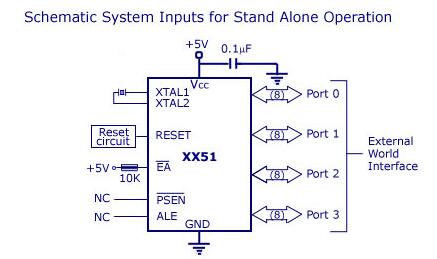

如上图所示，为8051单片机控制信号用于外部存储器接口。如果不需要外部存储器接口，则将EA引脚拉高（连接至Vcc），另外两个PSEN和ALE留空。你还可以看到一个与Vcc连接的0.1微法拉去耦电容器（以避免输入端发生HF振荡）。
有四个端口分别编号为0、1、2、3，分别称为端口0、端口1、端口2和端口3，用于DAC、ADC、7段显示器、LED等设备的外部接口。每个端口有8个I/O线，它们都是位可编程的。
