STM32的串口通信
本文在于记录自己的学习过程中遇到的问题和总结，各种情况下串口通信在STM32的实际使用方面占有很大的比重，本文主要对串口通信做一个简要的总结。
一、STM32里的串口通信
在STM32里，串口通信是USART,STM32可以通过串口和其他设备进行传输并行数据，是全双工，异步时钟控制，设备之间是点对点的传输。
对应的STM32引脚分别是RX和TX端。STM32的串口资源有USART1、USART2、USART3.
串口的几个重要的参数:
波特率，串口通信的速率
空闲，一般为高电平
起始位，标志一个数据帧的开始，固定为低电平。当数据开始发送时，产生一个下降沿。(空闲–>起始位)
数据位，发送数据帧，1为高电平，0为低电平。低位先行。
比如 发送数据帧0x0F 在数据帧里就是低位线性 即 1111 0000
校验位，用于数据验证，根据数据位的计算得来。有奇校验，偶校验和无校验。
停止位，用于数据的间隔，固定为高电平。数据帧发送完成后，产生一个上升沿。(数据传输–>停止位)

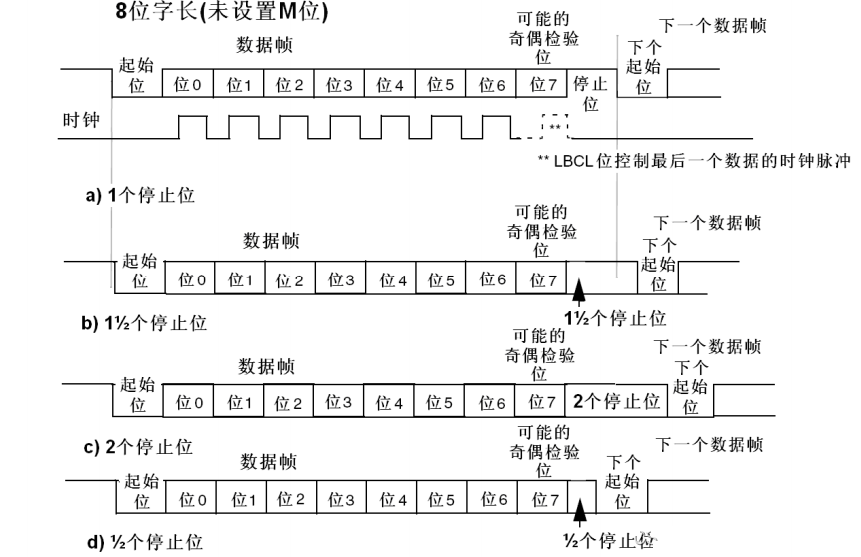

下方就是一个字节数据的传输过程，从图中可以看出，串口发送的数据一般都是以数据帧的形式进行传输，每个数据帧都由起始位，数据位，停止位组成，
且停止位可变。
二、串口的发送和接收
USART是STM32内部集成的硬件外设，可以根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可以自动接收RX引脚的数据帧时序，拼接成一个字节数据，存放在数据寄存器里。
当配置好USART的电路之后，直接读取数据寄存器，就可以自动发送数据和接收数据了。在发送和接收的模块有4个重要的寄存器
发送数据寄存器TDR
发送移位寄存器，把一个字节的数据一位一位的移出去
接收数据寄存器RDR
接收移位寄存器，把一个字节的数据

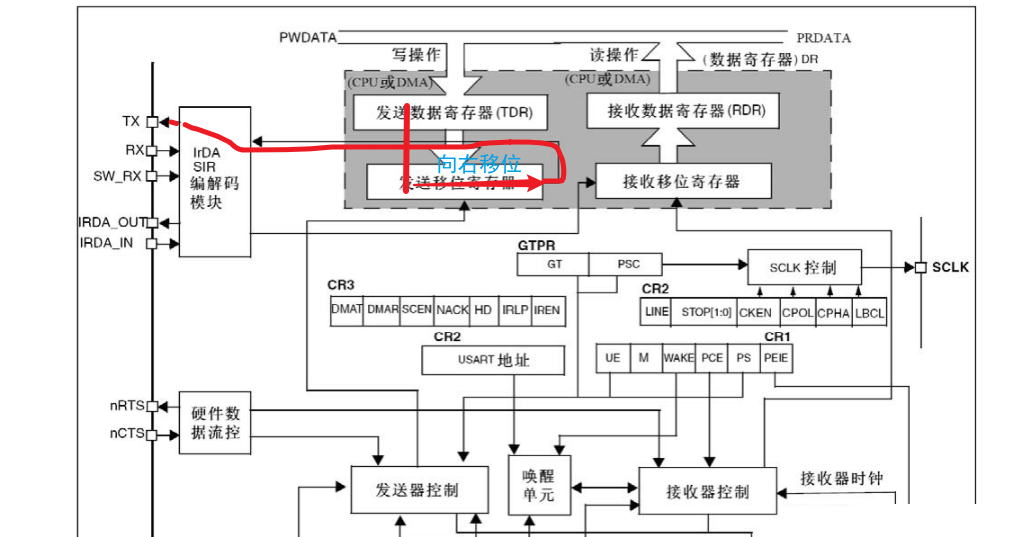

下方为串口的发送和接收图解：
串口发送
在配置串口的各个参数时，可以选择发送数据帧的数据位的大小，可选8位或9位。
串口发送数据实际上就是对发送数据寄存器TDR进行写操作。
1. 当串口发送数据时，会检测发送移位寄存器是不是有数据正在移位，如果没有移位，那么这个数据就会立刻转移到发送移位寄存器里。准备发送。

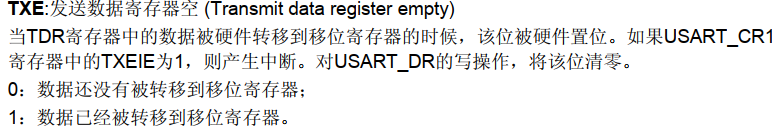

2. 当数据移动到移位寄存器时，会产生一个TXE发送寄存器空标志位，该位描述如下。当TXE被置1，那么就可以在TDR写入下一个数据了。即发送下一个数据。
3. 发送移位寄存器在发送器控制的控制下，向右移位，一位一位的把数据传输到TX引脚。
4. 数据移位完成后，新的数据就会再次从TDR转移到发送移位寄存器里来，依次重复1-3的过程。通过读取TXE标志位来判断是否发送下一个数据。
串口接收
数据从RX引脚通向接收移位寄存器，在接收控制的控制下，一位一位的读取RX的电平，把第一位放在最高位，然后右移，移位八次之后就可以接收一个字节了。
当一个字节数据移位完成之后，这一个字节的数据就会整体的移到接收数据寄存器RDR里来。
在转移时会置RXNE接收标志位，即RDR寄存器非空，下方为该位的描述。当被置1后，就说明数据可以被读出。
下图即为串口接收的工作流程
三、串口在STM32中的配置
首先要明确几点：使用STM32串口外设中的哪一个？串口发送或者接收数据？串口相关的参数配置？发送或接收是否使用到中断？
下方为串口发送的配置。
1. RCC开启USART、串口TX/RX所对应的GPIO口
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);
//开启USART2的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
//开启GPIOA的时钟
|
2. 初始化GPIO口
这里注意哈，根据自己的需求来配置GPIO口，发送和接收是都需要还是只需要其中一个。然后对应的根据引脚定义表来初始化对应的GPIO口。
USART2对应的引脚
USART1对应的引脚
这里根据手册来看，RX引脚模式配置成浮空输入或者上拉输入。TX引脚模式配置成复用推挽输出。
//TX端
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
//复用推挽输出
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_2;
//USART2对应的TX端为GPIOA2
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
//50MhZ
GPIO_Init(GPIOA,&GPIO_InitStructure);
|
3. 串口初始化
注意哈，USART_Init()这个函数，是用来配置串口的相关参数的。
USART_BaudRate 串口通信使用的波特率 一般是9600或者是115200，这里我们给9600
USART_HardwareFlowControl 是否选择硬件流触发，一般这个我们也不选，所以选择无硬件流触发。
USART_Mode 这个参数要注意了哈，串口的模式，发送模式还是接收模式，还是两者都有
USART_Parity 校验位，可以选择奇偶校验和不校验。没有需求就直接无校验
USART_StopBits 停止位 有1、0.5、2位，我们这里选1位停止位
USART_WordLength 数据位 有8位和9位可以选择
//串口初始化
USART_InitTypeDef USART_InitStruct;
USART_StructInit(&USART_InitStruct);
//初始默认值
USART_InitStruct.USART_BaudRate=9600;
USART_InitStruct.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
//不使用硬件流触发
USART_InitStruct.USART_Mode=USART_Mode_Tx;
//TX 发送模式
USART_InitStruct.USART_Parity=USART_Parity_No;
//不选择校验
USART_InitStruct.USART_StopBits=USART_StopBits_1;
//停止位1位
USART_InitStruct.USART_WordLength=USART_WordLength_8b;
//数据位8位
USART_Init(USART2,&USART_InitStruct);
|
4. 串口使能
//串口使能
USART_Cmd(USART2,ENABLE);
|
5. 串口发送数据
注意哈，我们要判断TXE标志位的状态。0，数据还没有被转移到移位寄存器；1,数据已经被转移到移位寄存器。
当TXE标志位为1时，就说明可以发送下一个数据了。详细过程可看上面串口发送的解释。
void Serial_SendByte(uint16_t
Byte)
{
USART_SendData(USART2,Byte);
//0 表示数据还未转移到移位寄存器 循环等待 1
数据已经被转移到了移位寄存器可以发送数据
while(USART_GetFlagStatus(USART2,USART_FLAG_TXE)==RESET);
//不需要手动清零 再次写入TDR时会自动清零
}
|
经过上述五步的配置，单片机就可以通过串口发送数据了。

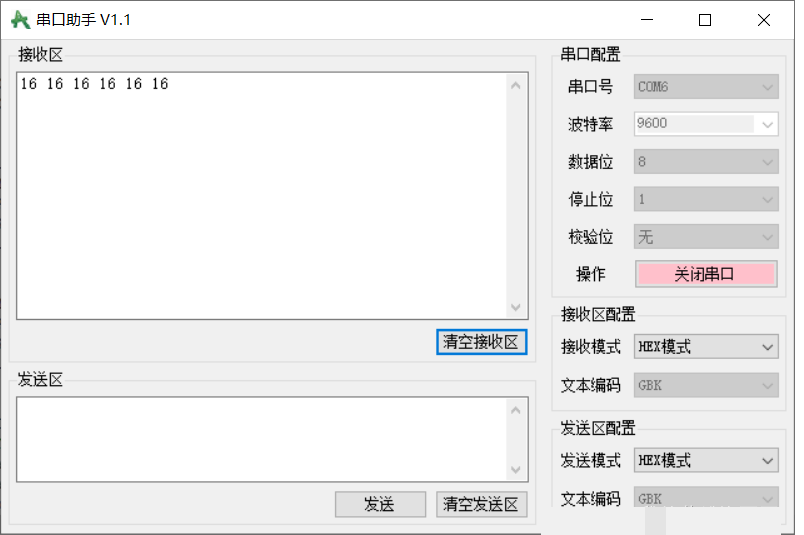

下方为发送数据图例，STM32向串口发送0x16数据
四、串口接收的两种实现方式
上方是发送数据的例子，那么串口接收又该如何配置，又要在串口发送的例子上做哪些更改呢？
这里我们可以通过查询或者中断的方式来进行接收数据的两种方式。
查询方式就是通过不断的查询RXNE标志位，通过判断RXNE位的状态来确定数据是否接收。
中断方式就是通过配置接收输出控制通道，配置NVIC，在中断服务子函数里进行数据的接收。
1. 需要更改的地方
既然我们要实现串口的接收，那么就要配置串口RX引脚，在串口模式中添加USART_Mode_RX模式。
初始化RX引脚
//RX端
GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;
//上拉输入
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
//50MhZ
GPIO_Init(GPIOA,&GPIO_InitStructure);
|
添加串口模式
USART_InitStruct.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;
//TX 发送模式 RX 接收模式 |
2. 查询RXNE标志位

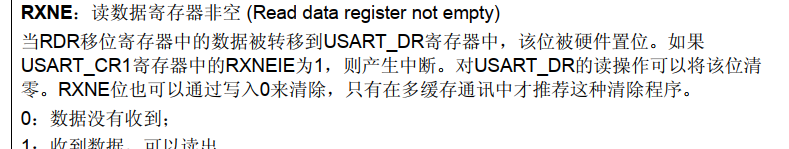

这里我们还是来看一看RXNE标志位的描述
上图描述，为0时数据没有收到，为1时收到了数据，数据可以从RDR里读出
所以在主程序里不断读取RXNE标志位，如果为1，表示数据可以读出
uint8_t RX_Data;
int main()
{
Serial_Init();
Serial_SendByte(0x16);
while(1)
{
if(USART_GetFlagStatus(USART2,USART_FLAG_RXNE)==SET)
//0 循环等待 1 可以接收数据
{
RX_Data=USART_ReceiveData(USART2);
Serial_SendByte(RX_Data);
}
}
}
|

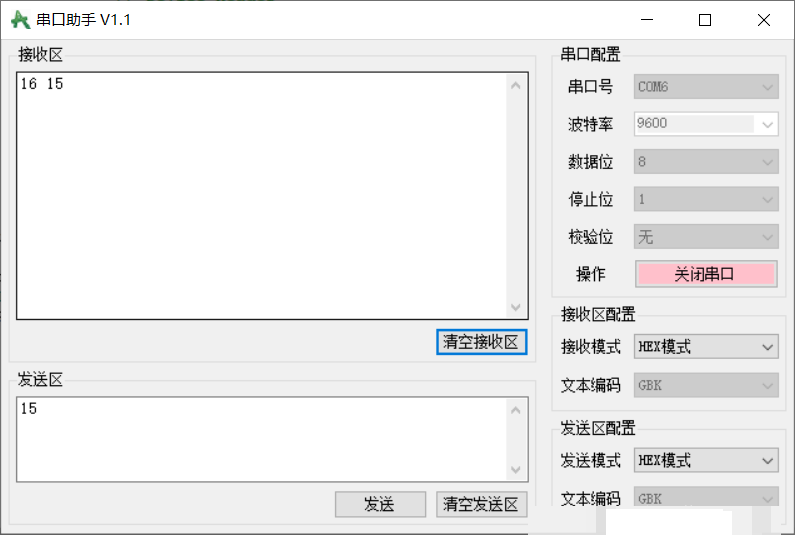

下图为程序现象：pc向单片机发送数据0x15，单片机接收数据0x15，并且把接收到的数据作为数据发送到pc，在pc上显示0x15。
3. 使用中断
通过配置串口的接收作为中断源，开启中断输出控制，配置NVIC。开启中断通道。
//开启中断输出控制
USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);
//配置NVIC
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel=USART2_IRQn;
//选择USART2的中断通道
NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
//中断使能
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;
NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;
NVIC_Init(&NVIC_InitStruct);
|
中断服务子函数
中断服务子函数写好后，就可以在中断里读取接收到的数据了。
当接收到数据后，触发接收中断，主程序暂停执行。接收完数据后主程序回复执行。当接收到数据时，就触发中断。
void USART2_IRQHandler(void)
{
if(USART_GetITStatus(USART2,USART_IT_RXNE)==SET)
//RXNE 标志位为1 表示可以接收数据
{
RX_Data=USART_ReceiveData(USART2);
Flag=1;
USART_ClearITPendingBit(USART2,USART_IT_RXNE);
//清除RXNE标志位
}
}
|
主程序测试
uint8_t RX_Data;
uint8_t Flag;
int main()
{
Serial_Init();
Serial_SendByte(0x16);
while(1)
{
if(Flag==1)
{
Serial_SendByte(RX_Data);
}
}
}
void USART2_IRQHandler(void)
{
if(USART_GetITStatus(USART2,USART_IT_RXNE)==SET)
//RXNE 标志位为1 表示可以接收数据
{
RX_Data=USART_ReceiveData(USART2);
Flag=1;
USART_ClearITPendingBit(USART2,USART_IT_RXNE);
//清除RXNE标志位
}
}
|

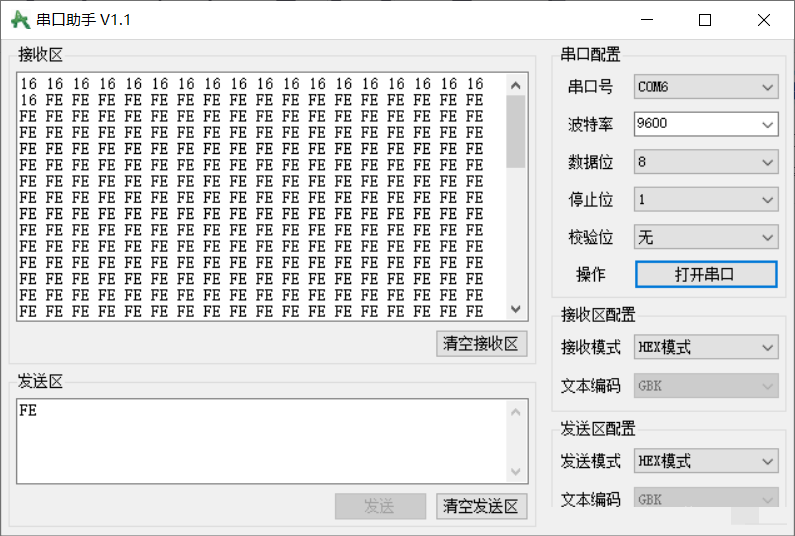

下图为程序现象：可以看到，串口确实收到了数据，只是我把接收到的数据0xFE放在了while循环里，这说明数据接收是成功的，使用中断是可行的。
总结
到这里，就大致总结了串口的发送和接收。
串口的配置，使用查询或者中断来接收数据。
串口的使用会很常用到，所以在这里对串口做一个总结，也算是对之前知识的一个回顾和总结，加强印象。
|
