深入理解GPU硬件架构及运行机制

作者: Pulsar planet
   次浏览
 2024-2-6

编辑推荐:
本文主要介绍了GPU硬件架构及运行机制相关内容 。希望对您的学习有所帮助。
本文来自于微信公众号Tim在路上,由火龙果软件Linda编辑、推荐。

曾看到有一篇名为《The evolution of a GPU: from gaming to computing》的文章。

这篇文章非常热烈的讨论了这些年GPU的进步,这引发了我们的一些思考:

为什么我们总说GPU比CPU要强大,既然GPU强大,为什么不能取代CPU呢?

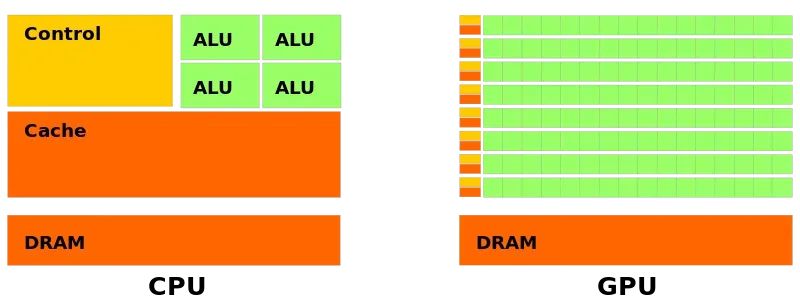

答案就是CPU工作方式和GPU的工作方式截然不同,下面的两张图有助于帮助我们理解CPU和GPU的工作方式的不同。

上图有几个重点的元素,也是我们下文重点要阐述的概念,绿色代表的是computational units(可计算单元) 或者称之为 cores(核心),橙色代表memories(内存) ,黄色代表的是control units(控制单元)。

因此想要理解GPU的底层核心构成,就必须明确这几个元素的作用,下文会逐一讲解每个元素的作用。

1.计算单元 (cores)

总的来看,我们可以这样说:CPU的计算单元是“大”而“少”的,然而GPU的计算单元是“小”而“多”的。

这里的大小是指的计算能力,多少指的是设备中的数量。通过观察上图,显然可以看出,计算单元(绿色的部分),CPU“大少”,GPU“小多”的特点。

CPU的cores 比GPU的cores要更加聪明(smarter),这也是所谓“大”的特点。

在过去的很长时间里,CPU的core计算能力增长是得益于主频时钟最大的频率增长。

相反,GPU不仅没有主频时钟的提升,而且还经历过主频下降的情况,因为GPU需要适应嵌入式应用环境,在这个环境下对功耗的要求是比较高的,不能容忍超高主频的存在。

例如英伟达的Jetson NANO, 安装在室内导航机器人身上,就是一个很好的嵌入式环境应用示例,安装在机器人身上,就意味着使用电池供电,GPU的功耗不可以过高。

CPU比GPU聪明,很大一个原因就是CPU拥有"out-of-order exectutions"(乱序执行)功能。

出于优化的目的,CPU可以用不同于输入指令的顺序执行指令,当遇到分支的时候,它可以预测在不久的将来哪一个指令最有可能被执行到(multiple branch prediction 多重分支预测)。

通过这种方式,它可以预先准备好操作数,并且提前执行他们(soeculative execution 预测执行),通过上述的几种方式节省了程序运行时间。

显然现代CPU拥有如此多的提升性能的机制,这是比GPU聪明的地方。

相比之下,GPU的core不能做任何类似out-of-order exectutions那样复杂的事情。

总的来说,GPU的core只能做一些最简单的浮点运算,例如 multiply-add(MAD)或者 fused multiply-add(FMA)指令。

通过上图可以看出MAD指令实际是计算A*B+C的值。

实际上,现代GPU结构,CORE不仅仅可以结算FMA这样简单的运算,还可以执行更加复杂的运算操作,例如tensor张量(tensor core)或者光线追踪(ray tracing core)相关的操作。

张量核心 (tensor cores) 的目的在于服务张量操作在一些人工智能运算场合,光纤追踪(ray tracing) 旨在服务超现实主义(hyper-realistic)实时渲染的场合。

上文说到,GPU Core最开始只是支持一些简单的浮点运算FMA, 后来经过发展又增加了一些复杂运算的机制tensor core以及ray trace,但是总体来说GPU的计算灵活性还是比不上CPU的核心。

值得一提的是,GPU的编程方式是SIMD(Single Instruction Multiple Data)意味着所有Core的计算操作完全是在相同的时间内进行的,但是输入的数据有所不同。

显然,GPU的优势不在于核心的处理能力,而是在于他可以大规模并行处理数据。

GPU中每个核心的作用有点像罗马帆船上的桨手:鼓手打着节拍(时钟),桨手跟着节拍一同滑动帆船。

SIMT编程模型允许加速运行非常多的应用,对图像进行缩放就是一个很好的例子。

在这个例子中,每个core对应图像的一个像素点,这样就可以并行的处理每一个像素点的缩放操作,如果这个工作给到CPU来做,需要N的时间才可以做完,但是给到GPU只需要一个时钟周期就可以完成。

当然,这样做的前提是有足够的core来覆盖所有的图像像素点。这个问题有个显著的特点,就是对一张图像进行缩放操作,各个像素点之间的信息是相互独立的,因此可以独立的放在不同的core中进行并行运算。

我们认为不同的core操作的信息相互独立,是符合SIMT的模型的,使用SIMT来解决这样的问题非常方便。

但是,也不是所有的问题都是符合SIMT模型的,尤其在异步问题中,在这样的问题中,不同的core之间要相互交互信息,计算的结构不规则,负载不均衡,这样的问题交给GPU来处理就会比较复杂。

2.内存 memory

回到这个文章的第一张图中来,我们接下来会讨论GPU和CPU内存方面的差别。

CPU的memory系统一般是基于DRAM的,在桌面PC中,一般来说是8G,在服务器中能达到数百(256)Gbyte。

CPU内存系统中有个重要的概念就是cache,是用来减少CPU访问DRAM的时间。cache是一片小的内存区域,但是访问速度更快,更加靠近处理器核心的内存段,用来储存DRAM中的数据副本。

cache一般有一个分级,通常分为三个级别L1,L2,L3 cache,cache离核心越近就越小访问越快,例如 L1可以是64KB L2就是256KB L3是4MB。

CPU Cache的内容不再这里展开讲解,感兴趣的读者可以自行查阅资料。

从第一张图可以看到GPU中有一大片橙色的内存,名称为DRAM,这一块被称为全局内存或者GMEM。

GMEM的内存大小要比CPU的DRAM小的多,在最便宜的显卡中一般只有几个G的大小,在最好的显卡中GMEM可以达到24G。

GMEM的尺寸大小是科学计算使用中的主要限制。十年前,显卡的容量最多也就只有512M,但是,现在已经完全克服了这个问题。

关于cache,从第一张图中不难推断,左上角的小橙色块就是GPU的cache段。然而GPU的缓存机制和CPU是存在一定的差异的,稍后将会证明这一点。

3. GPU的底层结构

为了充分理解GPU的架构,让我们在返回来看下第一张图,一个显卡中绝大多数都是计算核心core组成的海洋。

在图像缩放的例子中,core与core之间不需要任何协作,因为他们的任务是完全独立的,然而,GPU解决的问题不一定这么简单,让我们来举个例子。

假设我们需要对一个数组里的数进行求和,这样的运算属于reductuin family类型,因为这样的运算试图将一个序列“reduce”简化为一个数。

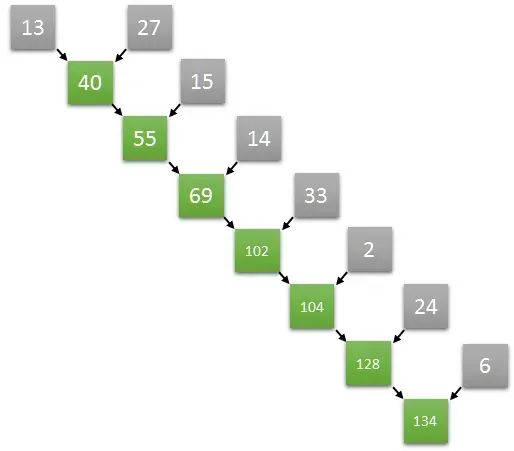

计算数组的元素总和的操作看起来是顺序的,我们只需要获取第一个元素,求和到第二个元素中,获取结果,再将结果求和到第三个元素,以此类推。

令人惊讶的是,一些看起来本质是顺序的运算,其实可以再并行算法中转化。

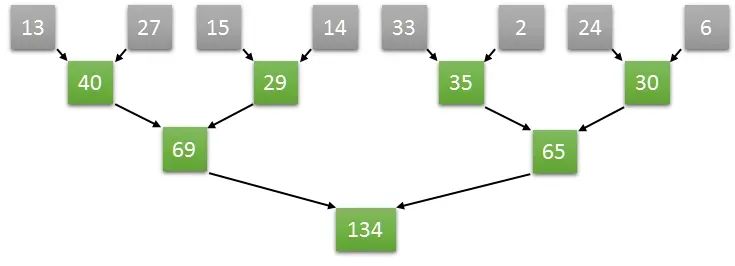

假设一个长度为8的数组,在第一步中完全可以并行执行两个元素和两个元素的求和,从而同时获得四个元素,两两相加的结果,以此类推,通过并行的方式加速数组求和的运算速度。具体的操作如下图所示:

如上图计算方式,如果是长度为8的数组两两并行求和计算,那么只需要三次就可以计算出结果。

如果是顺序计算需要8次。如果按照两两并行相加的算法,N个数字相加,那么仅需要log2(N)次就可以完成计算。

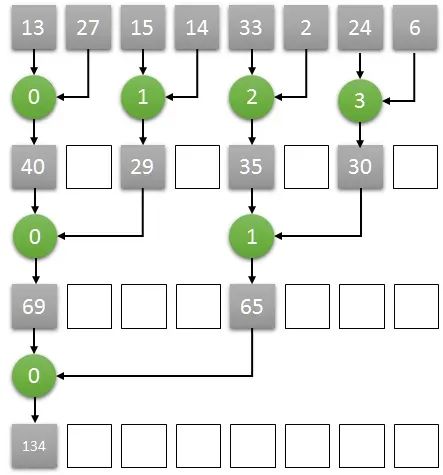

从GPU的角度来讲,只需要四个core就可以完成长度为8的数组求和算法,我们将四个core编号为0,1,2,3。

那么第一个时钟下,两两相加的结果通过0号core计算,放入了0号core可以访问到的内存中,另外两两对分别由1号2号3号core来计算,第二个个时钟继续按照之前的算法计算,只需要0号和1号两个core即可完成。

以此类推,最终的结果将在第三个时钟由0号core计算完成,并储存在0号core可以访问到的内存中。这样实际三次就能完成长度为8的数组求和计算。

如果GPU想要完成上述的推理计算过程,显然,多个core之间要可以共享一段内存空间以此来完成数据之间的交互,需要多个core可以在共享的内存空间中完成读/写的操作。

我们希望每个Cores都有交互数据的能力,但是不幸的是,一个GPU里面可以包含数以千计的core,如果使得这些core都可以访问共享的内存段是非常困难和昂贵的。

出于成本的考虑,折中的解决方案是将各类GPU的core分类为多个组,形成多个流处理器(Streaming Multiprocessors )或者简称为SMs。

4. GPU架构

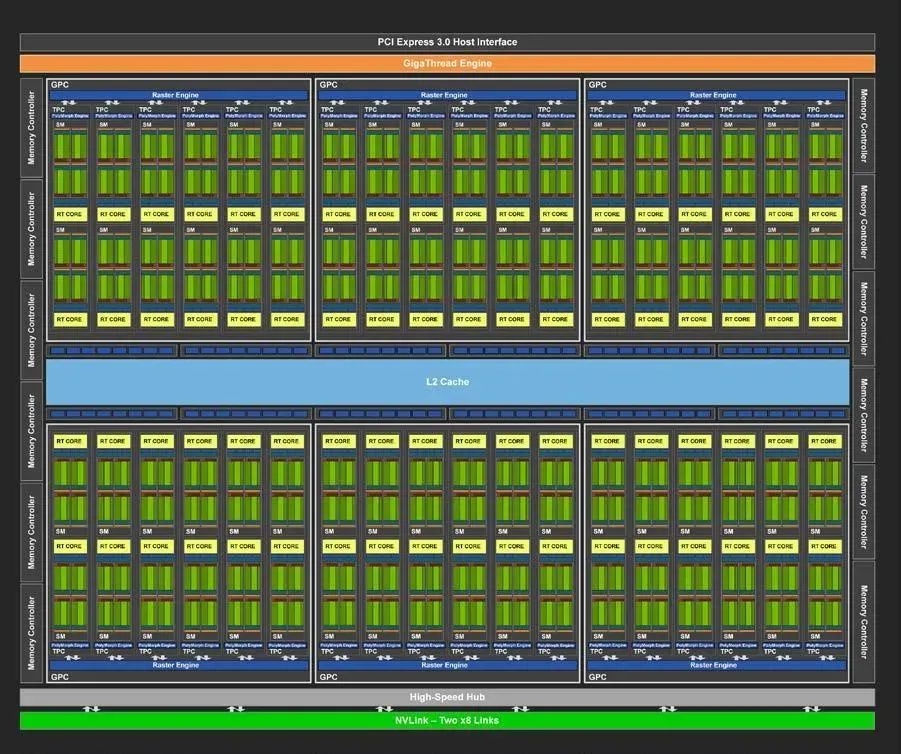

上图的绿色部分意味着Core计算单元,绿色的块就是上文谈到的Streaming Multiprocessors,理解为Core的集合。

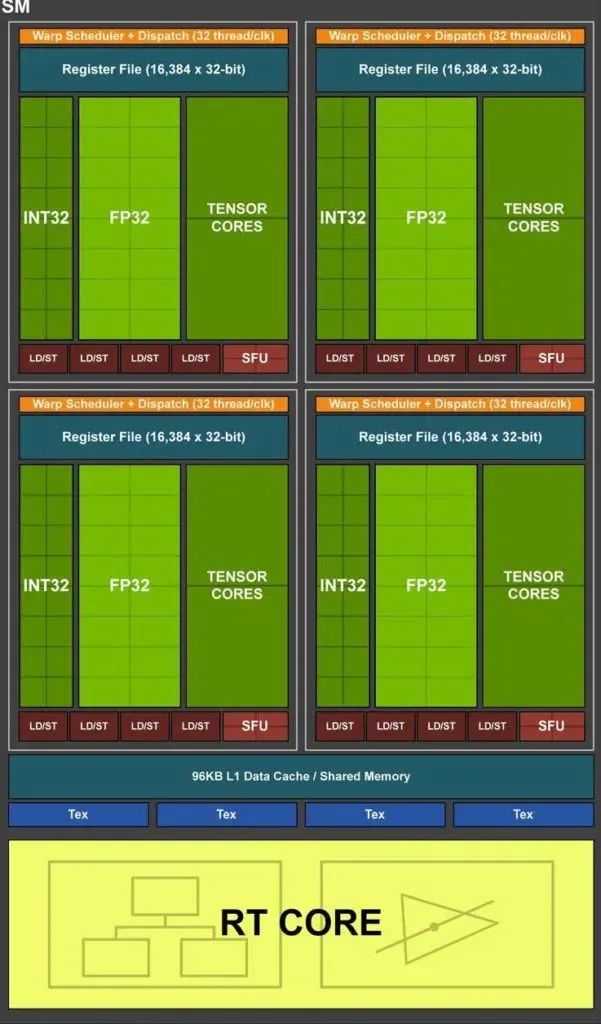

黄色的部分名为RT COREs画的离SMs非常近。单个SM的图灵架构如下图所示

在SM的图灵结构中,绿色的部分CORE相关的,我们进一步区分了不同类型的CORE。主要分为INT32,FP32,TENSOR CORES。

1. FP32 Cores,执行单进度浮点运算,在TU102卡中,每个SM由64个FP32核,图灵102由72个SM因此,FP32 Core的数量是 72 * 64。

2. FP64 Cores. 实际上每个SM都包含了2个64位浮点计算核心FP64 Cores,用来计算双精度浮点运算,虽然上图没有画出,但是实际是存在的。

3. Integer Cores,这些core执行一些对整数的操作,例如地址计算,可以和浮点运算同时执行指令。在前几代GPU中,执行这些整型操作指令都会使得浮点运算的管道停止工作。TU102总共由4608个Integer Cores,每个SM有64个intCores。

4. Tensor Cores,张量core是FP16单元的变种,认为是半精度单元,致力于张量积算加速常见的深度学习操作。

图灵张量Core还可以执行INT8和INT4精度的操作,用于可以接受量化而且不需要FP16精度的应用场景,在TU102中,我们每个SM有8个张量Cores,一共有8 * 72个Tensor Cores。

在大致描述了GPU的执行部分之后,让我们回到上文提出的问题,各个核心之间如何完成彼此的协作?

在四个SM块的底部有一个96KB的L1 Cache,用浅蓝色标注的。这个cache段是允许各个Core都可以访问的段,在L1 Cache中每个SM都有一块专用的共享内存。

作为芯片上的L1 cache他的大小是有限的,但它非常快,肯定比访问GMEM快得多。

实际上L1 CACHE拥有两个功能,一个是用于SM上Core之间相互共享内存,另一个则是普通的cache功能。

当Core需要协同工作,并且彼此交换结果的时候,编译器编译后的指令会将部分结果储存在共享内存中,以便于不同的core获取到对应数据。

当用做普通cache功能的时候,当core需要访问GMEM数据的时候,首先会在L1中查找,如果没找到,则回去L2 cache中寻找,如果L2 cache也没有,则会从GMEM中获取数据,L1访问最快 L2 以及GMEM递减。

缓存中的数据将会持续存在,除非出现新的数据做替换。从这个角度来看,如果Core需要从GMEM中多次访问数据,那么编程者应该将这块数据放入功能内存中,以加快他们的获取速度。

其实可以将共享内存理解为一段受控制的cache,事实上L1 cache和共享内存是同一块电路中实现的。编程者有权决定L1 的内存多少是用作cache多少是用作共享内存。

最后,也是比较重要的是,可以储存各个core的计算中间结果,用于各个核心之间共享的内存段不仅仅可以是共享内存L1,也可以是寄存器,寄存器是离core最近的内存段,但是也非常小。

最底层的思想是每个线程都可以拥有一个寄存器来储存中间结果,每个寄存器只能由相同的一个线程来访问,或者由相同的warp或者组的线程访问。

总结

GPU的基本底层构成,主要是以GPU计算核心 Cores,以及Memory以及控制单元,三大组成要素组成。

Core是计算的基本单元,既可以用作简单的浮点运算,又可以做一些复杂的运算例如,tensor 或者ray tracing。

多个core之间通讯的方式:

在特定的应用场合多个core之间是不需要的通讯的,也就是各干各的(例如 图像缩放)。但是也有一些例子,多个core之间要相互通讯配合(例如上文谈到的数组求和问题),每个core之间都可以实现交互数据是非常昂贵的,因此提出了SM的概念,SM是多个core的集合,一个SM里面的cores可以通过L1 Cache进行交互信息,完成使用GPU处理数组求和问题的时候,多个核心共享数据的功能。

关于memory,存在全局的内存GMEM,但是访问较慢,Cores当需要访问GMEM的时候会首先访问L1,L2如果都miss了,那么才会花费大代价到GMEM中寻找数据。
