在嵌入式开发领域，设备树（Device Tree）扮演着极为关键的角色。它如同一份精准的硬件说明书，让操作系统能够清晰识别并高效管理硬件资源。当我们着手为自定义硬件编写设备树时，就如同为新成员量身定制一套专属 “档案”，确保其能无缝融入系统 “大家庭”。

想象一下，你精心设计了一款独特的硬件，满心期待它在系统中发挥作用。但如果没有正确编写设备树，操作系统很可能对其 “视而不见”，让你的心血难以充分施展。那么，如何才能为自定义硬件编写正确的设备树呢？

接下来，我们将通过一系列实战演练，带你逐步攻克这一技术要点，从了解硬件配置的基础信息，到精准修改设备树源文件，再到生成可被系统读取的二进制文件等，每一步都为你详细拆解，助你在自定义硬件开发之路上稳步前行 。

一、设备树初印象：为何而生？

在嵌入式系统的广袤天地中，设备树（Device Tree）宛如一座桥梁，横跨在硬件与软件之间，承担着至关重要的沟通使命。在设备树出现之前，嵌入式系统的开发可没少让开发者们头疼。就拿 ARM 架构来说，不同开发板的硬件信息就像一团乱麻，紧紧地与内核代码交织在一起。想象一下，每更换一次开发板，那密密麻麻的内核代码就得大改特改，移植工作不仅繁琐，还极易出错，维护成本更是高得吓人。

为了化解这些难题，设备树应运而生。它最早在 PowerPC 架构中崭露头角，随后便在 ARM、MIPS 等多种架构中广泛应用，迅速成为嵌入式开发的得力助手。设备树的核心使命，就是将硬件描述从内核代码中剥离出来，实现两者的解耦。如此一来，内核变得更加通用，开发板相关的特定信息则由设备树文件专门负责描述。当我们要将内核移植到新的开发板时，只需对设备树文件进行修改，这极大地降低了移植的难度和工作量，就像是给复杂的开发工作找到了一条捷径。

举个例子，在一个基于 ARM 架构的智能家居控制系统开发中，以往若要适配不同厂家生产的开发板，每个开发板都有独特的硬件配置，如不同的 GPIO 引脚分配、外设接口等。在没有设备树时，针对每一款开发板，内核代码中都要硬编码大量的硬件相关信息，这导致内核代码臃肿不堪，且维护极为困难。一旦硬件稍有变动，例如更换了一个不同型号的传感器，与之相连的引脚发生变化，就需要在冗长的内核代码中四处寻找并修改相关配置，不仅容易遗漏，而且修改过程繁琐，极易引入新的错误。

有了设备树后，情况就大为不同。硬件相关信息被清晰地描述在设备树文件中。若要适配新的开发板，或者更改硬件配置，只需在设备树文件中相应节点处修改属性值即可。比如，要更改传感器连接的 GPIO 引脚，只需在设备树中找到对应的传感器节点，修改其 GPIO 属性值，而无需对内核代码进行大规模改动。这使得开发过程更加灵活高效，同时也提高了代码的可维护性和可移植性 。

1.1设备树在ARM架构的引入

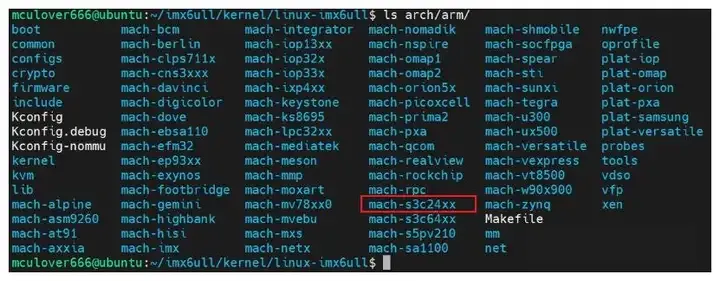

在之前使用 S3C2440 开发板移植 Linux 3.4.2 内核时，修改了很多关于 c 文件去适配开发板，和开发板相关的文件放在arch/arm/mxch-xxx目录下，因此 linux 内核 arm 架构下添加了很多开发板的适配文件：

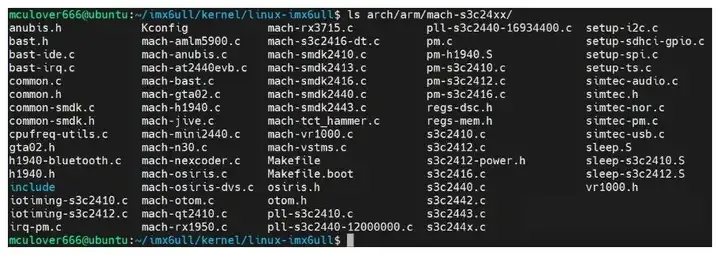

这些 c 文件仅仅用来适配某款开发板，对于 Linux 内核来说并没有提交什么新功能，但是每适配一款新的开发板就需要一堆文件，导致 Linux 内核越来越臃肿：

终于 Linus 忍不住天天 merge 这些鬼东西，向 arm 社区发出了一封邮件，第一句话就足矣表现不满："This whole ARM thing is a f*cking pain in the ass"。

因此，Arm 社区开始引入之前 powerPC 架构就采用的设备树，将描述这些板级信息的文件与 Linux 内核代码分离，Linux 4.x 版本几乎都支持设备树，所有开发板的设备树文件统一放在arch/arm/boot/dts目录中。

1.2什么是设备树

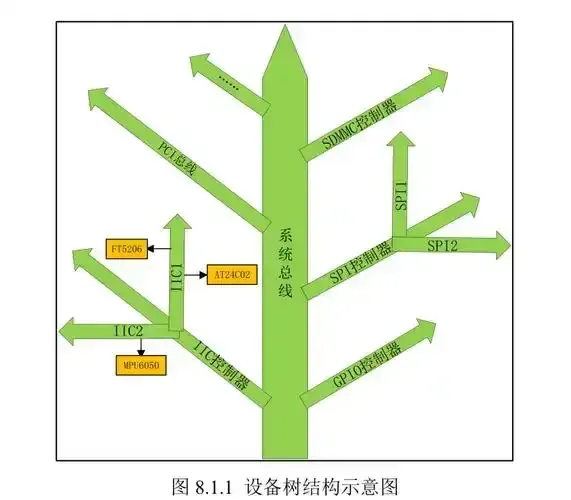

设备树全称 Device Tree，是一种数据结构，用来描述板级设备信息，比如 CPU 数量、外设基地址、总线设备等，如图：

DTS、DTB、DTC三种文件的区别

DTS 是设备树源码文件

DTB 是将DTS 编译以后得到的二进制文件

DTC工具是将dts文件变成编译成dtb的工具，就像.c文件变成成.o需要用到gcc编译器一样。

1.3 设备树编译

①简单粗暴，编译内核

②编译全部设备树文件

③编译指定的设备树文件

二、设备树语法

2.1设备树相关术语全解析

在深入探索设备树的世界之前，先来认识一下那些频繁出现的术语，它们就像是开启设备树大门的钥匙。

DT（Device Tree，设备树）：这是一种用于描述计算机系统硬件布局的数据结构，它将系统中的各类硬件组件及其连接关系，以层次化的树状结构呈现出来。可以把它想象成是硬件的 “户口簿”，详细记录着每个硬件设备的 “身份信息” 以及它们之间的 “亲属关系” ，为内核提供了清晰的硬件信息，让内核能够有条不紊地初始化和操作硬件设备。

FDT（Flattened Device Tree，扁平设备树）：FDT 是设备树的二进制表示形式，就像是设备树的 “压缩包”。它由设备树编译器（dtc）精心打造而成，是 dts 文件编译后的产物。这种紧凑的存储方式，使其在系统启动时能够快速加载和解析，大大提高了系统启动的效率 ，就好比将一本厚厚的书压缩成了一个小巧的文件，携带和读取都更加便捷。

dts（Device Tree Source，设备树源文件）：dts 文件是设备树的源文件，以通俗易懂的文本格式编写，是硬件开发人员或系统集成商施展拳脚的舞台。他们通过编写 dts 文件，详细描述系统中的硬件设备及其属性，就像建筑师绘制建筑蓝图一样，为后续的硬件实现和系统开发奠定基础。这个文件就像是设备树的 “初稿”，记录着最原始的硬件描述信息。

dtsi（Device Tree Source Include，设备树源包含文件）：dtsi 文件类似于编程中的头文件，是设备树源文件的得力助手。它通常包含一些被多个 dts 文件共享的硬件描述，通过 #include 指令巧妙地融入到具体的 dts 文件中。这样一来，不仅避免了重复代码，还让硬件描述的管理和维护变得更加轻松，就像是一个公共的资源库，各个 dts 文件都可以按需取用其中的内容 。

dtb（Device Tree Blob，设备树二进制文件）：dtb 文件是 dts 文件经过编译后生成的二进制文件，包含了设备树的扁平表示形式（FDT）。在系统启动的关键时刻，引导加载程序（如 U-Boot）会将 dtb 文件从存储设备中加载到内存，并恭敬地传递给操作系统内核。内核则依据 dtb 文件中描述的信息，对硬件进行初始化操作，它就像是一份被加密后的硬件说明书，只有内核能够读懂并依据它来配置硬件 。

dtc（Device Tree Compiler，设备树编译器）：dtc 是设备树世界中的 “翻译官”，它肩负着将 dts 文件编译为 dtb 文件的重任。不仅如此，在调试和修改设备树时，它还能将 dtb 文件反编译为 dts 文件，为开发者提供了极大的便利。就好比一个语言专家，能够在不同格式的设备树文件之间自由转换 。

这些术语相互协作，共同构建起设备树的生态系统。dts 和 dtsi 文件是设备树的源代码基础，dtc 编译器将它们转换为内核能够识别的 dtb 文件，而 FDT 则是 dtb 文件内部的一种高效存储结构，DT 则是整个硬件描述概念的统称 。

2.2设备树源码藏身何处

在 Linux 内核源码的庞大体系中，设备树源码有着自己专属的 “栖息地”。对于 32 位系统而言，设备树源码通常存放在 “源码 /arch/arm/boot/dts” 目录下；而在 64 位系统中，它们则位于 “源码 /arch/arm64/boot/dts” 目录 。

在这些目录中，你能找到众多以.dts 和.dtsi 为扩展名的文件，它们就像是隐藏在代码海洋中的宝藏，记录着硬件设备的详细信息 。不同架构的设备树文件存放位置和命名规则可能会略有差异，所以在探索时，一定要查阅对应架构的文档或源码，这样才能准确找到所需的设备树文件 。

2.3DTC 工具的神奇用法

DTC 工具作为设备树编译和反编译的利器，掌握它的使用方法至关重要。下面就来看看如何使用 DTC 工具进行设备树的编译和反编译操作 。

(1)编译设备树

基本的编译命令格式为 “dtc -I dts -O dtb -o output_file.dtb input_file.dts”。其中，“dtc” 是调用设备树编译器；“-I dts” 明确指定输入文件的格式为设备树源文件（DTS），就像是告诉编译器要处理的是哪种类型的 “原材料”；“-O dtb” 指定输出文件的格式为设备树二进制文件（DTB），也就是确定了 “成品” 的格式；“-o output_file.dtb” 则指定了输出文件的名称，让编译器知道要把生成的文件保存成什么名字；“input_file.dts” 自然就是指定输入的设备树源文件了 。

例如，我们有一个名为 “my_device.dts” 的设备树源文件，想要将其编译成二进制文件 “my_device.dtb”，就可以在命令行中输入 “dtc -I dts -O dtb -o my_device.dtb my_device.dts”，按下回车键，DTC 工具就会迅速行动，将 dts 文件编译成 dtb 文件 。

(2)反编译设备树

反编译的命令格式为 “dtc -I dtb -O dts -o example.dts example.dtb”。这里的参数含义与编译时类似，只是输入和输出的格式进行了互换。“-I dtb” 表示输入文件是设备树二进制文件（DTB），“-O dts” 表示输出文件为设备树源文件（DTS） 。

假设我们有一个 “example.dtb” 的二进制文件，想要查看其原始的设备树描述内容，就可以使用 “dtc -I dtb -O dts -o example.dts example.dtb” 命令，将 dtb 文件反编译成 dts 文件，方便我们进行查看和修改 。

在实际操作过程中，还可能会用到其他一些参数。比如，“-q” 参数可以让编译过程更加安静，减少不必要的提示信息；“-i” 参数可以添加搜索包含文件的路径，方便在编译时找到所需的 dtsi 文件等 。掌握这些参数的用法，能够让我们更加灵活地使用 DTC 工具，应对各种设备树处理的需求 。

三、深入设备树语法殿堂

3.1节点：设备树的基石

节点是设备树的基本组成单元，就像是树状结构中的一个个 “树枝分叉点” ，每个节点都代表着一个硬件设备或组件。节点的命名遵循特定规则，通常以 “node-name@unit-address” 的形式出现 。其中，“node-name” 是节点的名称，一般由字母、数字和下划线组成，用来描述节点所代表的设备类型或功能，如 “uart” 代表串口设备，“i2c” 代表 I2C 总线设备等 。

“unit-address” 则是设备的单元地址，通常表示设备在内存空间或总线上的地址，像 “0x10000000” 这样的十六进制数，它与设备的 “reg” 属性密切相关 。若节点没有地址相关信息，“@unit-address” 部分可以省略 。

每个节点内部可以包含多个属性和子节点。属性以键值对的形式存在，用于描述节点的各种特性；子节点则进一步细化硬件设备的层次结构 。例如，在描述一个 SPI 控制器时，可能会有如下节点：

spi@12340000 {
    compatible = "fsl,imx6ul-spi";
    reg = <0x12340000 0x1000>;
    interrupts = <GIC_SPI 32 IRQ_TYPE_LEVEL_HIGH>;
    #address-cells = <1>;
    #size-cells = <0>;

    spi_device: spi@0 {
        compatible = "my_spi_device";
        reg = <0>;
        spi-max-frequency = <5000000>;
    };
};

在这个例子中，“spi@12340000” 是 SPI 控制器节点，包含了描述其兼容性、地址、中断等属性 。而 “spi_device: spi@0” 则是 SPI 控制器下的一个子节点，表示连接在该 SPI 总线上的一个设备，有自己的兼容性、设备地址和最大工作频率等属性 。

3.2属性：描述设备的关键

属性是节点的重要组成部分，以 “name = value” 的形式存在，用于详细描述节点所代表设备的各种特性 。属性的值可以是多种数据类型，常见的有以下几种：

32 位无符号整数：用尖括号 “<>” 括起来，如 “interrupts = <17 0xc>”，表示该设备的中断号为 17，触发方式为 0xc（具体含义根据中断控制器的定义） 。

字符串：用双引号 “""” 括起来，如 “compatible ="arm,cortex-a7"”，“compatible” 属性用于驱动与设备的匹配，这里表示该设备与 “arm,cortex-a7” 类型兼容 。

字节数组：用方括号 “[]” 括起来，每个字节用两个十六进制数表示，如 “local-mac-address = [00 00 12 34 56 78]”，用于表示设备的本地 MAC 地址 。

复合类型：可以是多种值的组合，用逗号 “,” 隔开，如 “example = <0xf00f0000 19>, "a strange property format"” 。

在众多属性中，“compatible” 和 “reg” 属性尤为常用 。“compatible” 属性就像是设备的 “身份证”，用于设备与驱动程序的匹配 。内核在寻找设备驱动时，会根据设备节点的 “compatible” 属性值，在驱动列表中查找与之匹配的驱动 。例如，“compatible = "fsl,imx6ul-spi", "spi-gpio"”，表示该设备首先尝试匹配 “fsl,imx6ul-spi” 驱动，若找不到，则尝试匹配 “spi-gpio” 驱动 。

“reg” 属性用于描述设备的寄存器地址范围，其值是一系列的 “address size” 对 。“address” 表示设备寄存器的起始地址，“size” 表示地址范围的大小 。这两个值的表示方式由其父节点的 “#address-cells” 和 “#size-cells” 属性决定 。比如，在下面的例子中：

soc {
    #address-cells = <1>;
    #size-cells = <1>;

    spi@12340000 {
        reg = <0x12340000 0x1000>;
        ...
    };
};

由于 “soc” 节点的 “#address-cells = <1>” 和 “#size-cells = <1>”，所以 “spi@12340000” 节点的 “reg” 属性中，“0x12340000” 用 1 个 32 位整数表示起始地址，“0x1000” 用 1 个 32 位整数表示地址范围大小 。

3.3包含文件：代码复用的利器

在设备树开发中，为了提高代码的复用性和可维护性，常常会使用包含文件（dtsi） 。dtsi 文件类似于 C 语言中的头文件，用于存放被多个 dts 文件共享的设备树描述 。通过使用包含文件，可以避免在多个 dts 文件中重复编写相同的硬件描述代码 。

在 dts 文件中，可以使用 “#include” 指令来引用 dtsi 文件 。例如：

#include "common.dtsi"

这样，“common.dtsi” 文件中的内容就会被包含到当前 dts 文件中 。除了 dtsi 文件，设备树源文件也可以包含标准的 C 头文件（.h） 。这在需要使用一些宏定义或常量时非常方便 。例如，在 dts 文件中可能会包含如下头文件：

#include <dt-bindings/gpio/gpio.h>

通过包含这个头文件，可以在设备树中使用其中定义的 GPIO 相关宏，如 “GPIO_ACTIVE_HIGH”“GPIO_ACTIVE_LOW” 等 。这样不仅提高了代码的可读性，还减少了人为错误 。

3.4节点路径：精准定位节点

在设备树这个庞大的 “家族树” 中，每个节点都有其唯一的路径，就像每个人在家族族谱中都有独特的位置标识一样 。节点路径是从根节点开始，通过各级子节点的名称和地址，以 “/” 分隔组成的 。例如，对于前面提到的 SPI 控制器节点，其路径为 “/soc/spi@12340000” 。

通过节点路径，我们可以在设备树中精准地访问特定节点 。在 Linux 内核中，提供了一系列函数来通过节点路径查找节点 。例如，“of_find_node_by_path (const char *path)” 函数，它接收一个节点路径作为参数，返回对应节点的指针 。假设我们要获取 SPI 控制器节点的信息，就可以使用如下代码：

#include <linux/of.h>
#include <linux/device.h>

struct device_node *spi_node;
spi_node = of_find_node_by_path("/soc/spi@12340000");
if (spi_node) {
    // 在这里可以对找到的节点进行操作，如获取属性等
    of_node_put(spi_node);
}

在实际应用中，节点路径常用于设备驱动开发 。驱动程序需要根据设备树中节点的信息来初始化和操作硬件设备，通过节点路径可以快速准确地找到对应的设备节点，从而获取设备的属性和配置信息 。

3.5别名：便捷访问节点

别名就像是设备树节点的 “昵称”，为了更方便地访问设备树中的节点而存在 。通过定义别名，可以使用一个简短的名称来代替冗长的节点路径 。别名的定义通常在设备树的根节点下，使用 “aliases” 属性 。例如：

aliases {
    spi0 = &spi@12340000;
    uart1 = &uart@101f0000;
};

在这个例子中，为 “spi@12340000” 节点定义了别名 “spi0”，为 “uart@101f0000” 节点定义了别名 “uart1” 。这样，在设备树的其他部分，或者在驱动程序中，就可以使用这些别名来代替完整的节点路径 。例如，在驱动程序中，可以使用 “of_find_node_by_phandle (of_parse_phandle (aliases, "spi0", 0))” 来通过别名 “spi0” 找到对应的 SPI 控制器节点 。

别名的使用不仅提高了设备树的可读性，还使代码更加简洁和易于维护 。特别是在大型设备树中，当需要频繁访问某些节点时，使用别名可以大大减少代码中冗长路径的出现，降低出错的概率 。

3.6复合节点与定义引用：复杂关系的处理

在描述复杂的硬件设备关系时，复合节点和定义引用发挥着重要作用 。复合节点是指一个节点可以包含多个子节点，这些子节点共同描述一个复杂的硬件设备或功能 。例如，在描述一个包含多个功能模块的芯片时，可能会有如下复合节点：

chip@10000000 {
    compatible = "my_chip";
    reg = <0x10000000 0x10000>;

    module1: submodule@1000 {
        compatible = "module1_type";
        reg = <0x1000 0x100>;
    };

    module2: submodule@2000 {
        compatible = "module2_type";
        reg = <0x2000 0x200>;
    };
};

在这个例子中，“chip@10000000” 是一个复合节点，包含了 “module1” 和 “module2” 两个子节点，分别描述芯片中的两个不同功能模块 。

定义引用则是通过 “&label” 的方式来引用其他节点 。例如，在前面的例子中，如果有另一个节点需要使用 “module1” 节点的信息，可以这样引用：

other_node {
    depends_on = <&module1>;
    // 其他属性和子节点
};

这里的 “depends_on = <&module1>” 表示 “other_node” 节点依赖于 “module1” 节点 。通过这种方式，可以清晰地表达硬件设备之间的依赖关系 。

在实际应用中，复合节点和定义引用常用于描述复杂的硬件系统，如片上系统（SoC） 。SoC 通常包含多个处理器核心、各种外设控制器等，通过复合节点和定义引用，可以准确地描述这些组件之间的层次结构和相互关系，为内核提供完整的硬件信息 。

四、实战：设备树实例深度剖析

4.1 GPIO设备树实例详解

以某款基于 ARM 架构的开发板为例，其设备树中 GPIO 设备树节点如下：

gpio0: gpio@10000000 {
    compatible = "fsl,imx6ul-gpio", "gpio-generic";
    reg = <0x10000000 0x1000>;
    interrupts = <GIC_SPI 66 IRQ_TYPE_LEVEL_HIGH>;
    gpio-controller;
    #gpio-cells = <2>;
};

在这个节点中，“compatible” 属性表明该 GPIO 控制器与 “fsl,imx6ul-gpio” 和 “gpio-generic” 兼容，这使得内核能够准确找到与之匹配的驱动程序 。“reg” 属性指定了 GPIO 控制器的寄存器地址范围，起始地址为 0x10000000，大小为 0x1000 字节 。“interrupts” 属性描述了 GPIO 控制器的中断信息，使用 GIC_SPI 类型的中断，中断号为 66，触发方式为高电平触发 。

“gpio-controller” 属性标识该节点为 GPIO 控制器 。“#gpio-cells = <2>” 则表示在引用该 GPIO 控制器时，需要两个 32 位的参数 。第一个参数表示 GPIO 的编号，第二个参数表示 GPIO 的触发类型 。例如，在其他节点中引用该 GPIO 控制器的某个引脚时，可能会这样写：

my_device {
    gpios = <&gpio0 10 GPIO_ACTIVE_HIGH>;
    ...
};

这里表示使用 “gpio0” 控制器的第 10 号引脚，触发类型为高电平有效 。这种属性设置方式，为系统中其他设备使用 GPIO 提供了清晰的规范和接口 。

4.2 LED设备树实例全解析

假设我们要在开发板上实现一个 LED 驱动，首先在设备树中定义 LED 节点：

leds {
    compatible = "gpio-leds";
    pinctrl-names = "default";
    pinctrl-0 = <&led_pins>;

    led_red: red_led {
        label = "red_led";
        gpios = <&gpio1 18 GPIO_ACTIVE_LOW>;
        default-state = "off";
    };
};

pinctrl: pinctrl@10000400 {
    compatible = "fsl,imx6ul-pinctrl";
    reg = <0x10000400 0x1000>;

    led_pins: ledgrp {
        fsl,pins = <
            MX6UL_PAD_GPIO1_IO18__GPIO1_IO18 0x10b0
        >;
    };
};

在这个设备树实例中，“leds” 节点的 “compatible = "gpio-leds"” 属性表明这是一个基于 GPIO 的 LED 设备 。“pinctrl-names” 和 “pinctrl-0” 属性用于引脚控制，通过引用 “led_pins” 节点来配置 LED 所使用的引脚 。

“led_red” 子节点定义了一个红色 LED，“label” 属性为其命名，“gpios” 属性指定该 LED 连接到 “gpio1” 控制器的 18 号引脚，且为低电平有效 。“default-state = "off"” 表示 LED 默认处于熄灭状态 。

在驱动开发中，内核驱动会根据 “compatible” 属性找到对应的 LED 驱动程序 。在驱动的 probe 函数中，通过设备树 API 函数来获取设备树节点信息 。例如，使用 “of_find_node_by_path” 函数找到 “leds” 节点，再通过 “of_get_child_by_name” 函数获取 “led_red” 子节点 。

然后，利用 “of_property_read_u32_array” 函数读取 “gpios” 属性的值，从而获取 LED 所连接的 GPIO 引脚信息 。最后，根据这些信息进行 GPIO 的初始化和 LED 的控制操作 。

4.3自定义设备树节点与驱动匹配实例

假设我们要添加一个自定义的温度传感器设备，首先在设备树中创建自定义节点：

temperature_sensor: sensor@1234 {
    compatible = "mycompany,temperature-sensor";
    reg = <0x1234 0x100>;
    sensor_type = "temperature";
    sampling_rate = <100>;
};

这个自定义节点 “temperature_sensor” 的 “compatible” 属性设置为 “mycompany,temperature-sensor”，用于与驱动程序进行匹配 。“reg” 属性指定了传感器的寄存器地址范围 。“sensor_type” 和 “sampling_rate” 是自定义属性，分别表示传感器类型和采样率 。

接下来编写对应的内核驱动：

#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>

static int my_sensor_probe(struct platform_device *pdev) {
    struct device_node *np = pdev->dev.of_node;
    u32 reg_val, sampling_rate;
    const char *sensor_type;

    if (!np)
        return -EINVAL;

    // 读取reg属性
    if (of_property_read_u32(np, "reg", &reg_val) != 0) {
        dev_err(&pdev->dev, "Failed to read reg property\n");
        return -EINVAL;
    }

    // 读取sensor_type属性
    if (of_property_read_string(np, "sensor_type", &sensor_type) != 0) {
        dev_err(&pdev->dev, "Failed to read sensor_type property\n");
        return -EINVAL;
    }

    // 读取sampling_rate属性
    if (of_property_read_u32(np, "sampling_rate", &sampling_rate) != 0) {
        dev_err(&pdev->dev, "Failed to read sampling_rate property\n");
        return -EINVAL;
    }

    // 这里可以根据读取到的属性进行传感器的初始化和操作
    dev_info(&pdev->dev, "Sensor initialized: reg = 0x%x, type = %s, sampling_rate = %d\n", reg_val, sensor_type, sampling_rate);

    return 0;
}

static int my_sensor_remove(struct platform_device *pdev) {
    // 清理操作
    return 0;
}

static const struct of_device_id my_sensor_of_match[] = {
    {.compatible = "mycompany,temperature-sensor"},
    {},
};
MODULE_DEVICE_TABLE(of, my_sensor_of_match);

static struct platform_driver my_sensor_driver = {
   .probe = my_sensor_probe,
   .remove = my_sensor_remove,
   .driver = {
       .name = "mycompany-temperature-sensor-driver",
       .of_match_table = my_sensor_of_match,
    },
};

module_platform_driver(my_sensor_driver);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("Custom Temperature Sensor Driver");

在这个驱动程序中，“my_sensor_of_match” 数组用于匹配设备树中自定义节点的 “compatible” 属性 。“my_sensor_probe” 函数在设备探测时被调用，通过设备树 API 函数读取设备树节点的属性信息，并进行相应的初始化操作 。这样，通过 “compatible” 属性，设备树中的自定义节点与内核驱动成功匹配，驱动能够正确解析设备树属性并对设备进行控制 。
