在嵌入式系统开发中，传统的程序结构往往依赖大量的if-else分支和delay()延时函数，导致代码可读性差、响应不及时、难以维护。

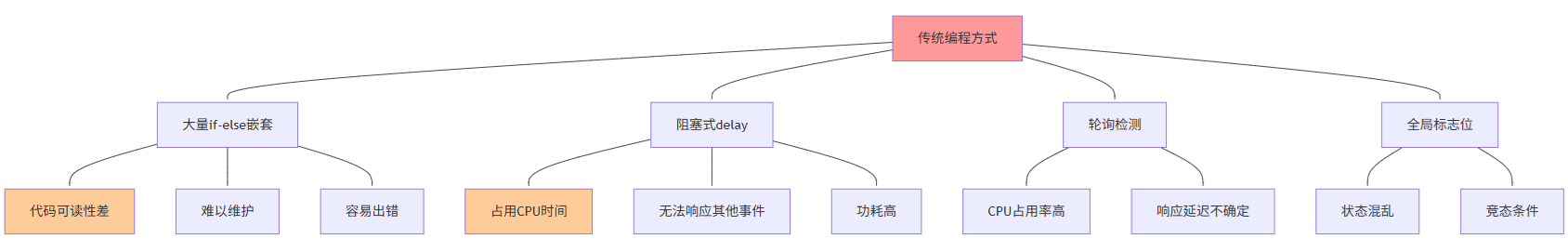

传统方案问题
常见的问题代码模式
按键处理问题示例
// ❌ 问题代码：传统按键处理方式
voidkey_scan(void) {
staticuint32_t last_time = 0;
uint32_t now = HAL_GetTick();
if (now - last_time < 50) { // 50ms扫描一次
return;
}
last_time = now;
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
delay_ms(20); // 阻塞延时20ms
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
// 短按检测
uint32_t press_time = HAL_GetTick();
while (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
delay_ms(10); // 继续阻塞等待
}
uint32_t release_time = HAL_GetTick();
uint32_t duration = release_time - press_time;
if (duration < 500) {
// 短按处理
printf("Short press\r\n");
} elseif (duration < 3000) {
// 长按处理
printf("Long press\r\n");
} else {
// 超长按处理
printf("Extra long press\r\n");
}
}
}
}
// 问题分析：
// 1. delay_ms()阻塞CPU，无法响应其他事件
// 2. while循环占用CPU，功耗高
// 3. 无法处理多个按键同时按下
// 4. 代码逻辑混乱，难以扩展
|
状态机与事件驱动
有限状态机基础
状态机的优势：
• 清晰的状态表示：系统在任何时刻都处于明确的状态
• 可预测的行为：相同状态和事件总是产生相同的转换
• 易于测试：可以系统性地测试所有状态转换
• 易于扩展：添加新状态和转换相对简单
事件驱动基础
事件驱动的优势：
• 非阻塞：事件处理函数快速返回，不阻塞系统
• 实时响应：事件可以立即得到处理
• 解耦：事件源和事件处理解耦
• 可扩展：易于添加新的事件类型和处理者

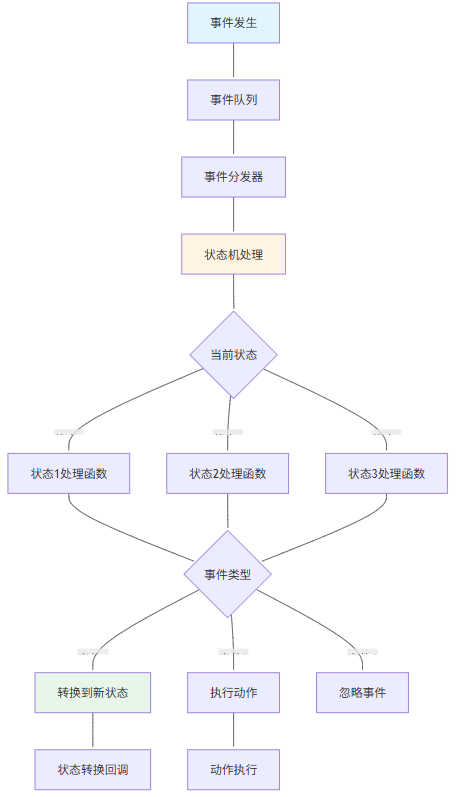

状态机与事件驱动的结合
轻量级事件-状态机框架设计

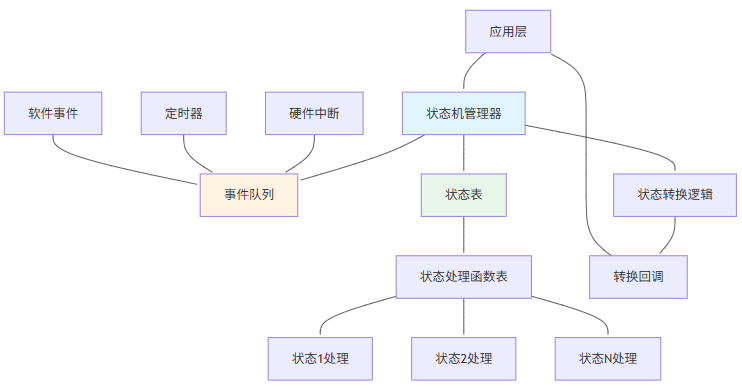

框架整体架构
核心数据结构设计
// event_state_machine.c
#include "event_state_machine.h"
#include <string.h>
// 事件队列初始化
voidevent_queue_init(event_queue_t *queue) {
if (queue == NULL) return;
memset(queue, 0, sizeof(event_queue_t));
queue->head = 0;
queue->tail = 0;
queue->count = 0;
}
// 事件入队
boolevent_queue_push(event_queue_t *queue, event_t *event) {
if (queue == NULL || event == NULL) returnfalse;
// 队列满检查
if (queue->count >= EVENT_QUEUE_SIZE) {
returnfalse; // 队列满，丢弃最旧的事件或返回错误
}
// 添加时间戳
event->timestamp = GET_TICK();
// 入队
queue->events[queue->tail] = *event;
queue->tail = (queue->tail + 1) % EVENT_QUEUE_SIZE;
queue->count++;
returntrue;
}
// 事件出队
boolevent_queue_pop(event_queue_t *queue, event_t *event) {
if (queue == NULL || event == NULL) returnfalse;
// 队列空检查
if (queue->count == 0) {
returnfalse;
}
// 出队
*event = queue->events[queue->head];
queue->head = (queue->head + 1) % EVENT_QUEUE_SIZE;
queue->count--;
returntrue;
}
// 检查队列是否为空
boolevent_queue_is_empty(event_queue_t *queue) {
if (queue == NULL) returntrue;
return (queue->count == 0);
}
// 检查队列是否满
boolevent_queue_is_full(event_queue_t *queue) {
if (queue == NULL) returntrue;
return (queue->count >= EVENT_QUEUE_SIZE);
}
|
事件队列实现（环形缓冲区）
// event_state_machine.c
#include "event_state_machine.h"
#include <string.h>
// 事件队列初始化
voidevent_queue_init(event_queue_t *queue) {
if (queue == NULL) return;
memset(queue, 0, sizeof(event_queue_t));
queue->head = 0;
queue->tail = 0;
queue->count = 0;
}
// 事件入队
boolevent_queue_push(event_queue_t *queue, event_t *event) {
if (queue == NULL || event == NULL) returnfalse;
// 队列满检查
if (queue->count >= EVENT_QUEUE_SIZE) {
returnfalse; // 队列满，丢弃最旧的事件或返回错误
}
// 添加时间戳
event->timestamp = GET_TICK();
// 入队
queue->events[queue->tail] = *event;
queue->tail = (queue->tail + 1) % EVENT_QUEUE_SIZE;
queue->count++;
returntrue;
}
// 事件出队
boolevent_queue_pop(event_queue_t *queue, event_t *event) {
if (queue == NULL || event == NULL) returnfalse;
// 队列空检查
if (queue->count == 0) {
returnfalse;
}
// 出队
*event = queue->events[queue->head];
queue->head = (queue->head + 1) % EVENT_QUEUE_SIZE;
queue->count--;
returntrue;
}
// 检查队列是否为空
boolevent_queue_is_empty(event_queue_t *queue) {
if (queue == NULL) returntrue;
return (queue->count == 0);
}
// 检查队列是否满
boolevent_queue_is_full(event_queue_t *queue) {
if (queue == NULL) returntrue;
return (queue->count >= EVENT_QUEUE_SIZE);
}
|
状态机核心实现
// 状态机初始化
voidstate_machine_init(state_machine_t *sm, state_t initial_state,
state_handler_t *state_table, uint8_t max_states,
state_transition_cb_t on_transition) {
if (sm == NULL || state_table == NULL) return;
sm->current_state = initial_state;
sm->initial_state = initial_state;
sm->state_table = state_table;
sm->on_transition = on_transition;
sm->max_states = max_states;
}
// 状态机处理单个事件
voidstate_machine_process(state_machine_t *sm, event_t *event) {
if (sm == NULL || event == NULL) return;
if (sm->state_table == NULL) return;
// 获取当前状态的处理函数
state_t current = sm->current_state;
if (current >= sm->max_states) return;
state_handler_t handler = sm->state_table[current];
if (handler == NULL) return;
// 调用状态处理函数
state_t new_state = handler(event);
// 检查状态是否发生变化
if (new_state != current && new_state < sm->max_states) {
// 状态转换
state_t old_state = sm->current_state;
sm->current_state = new_state;
// 调用转换回调
if (sm->on_transition != NULL) {
sm->on_transition(old_state, new_state);
}
}
}
// 状态机主循环（从事件队列处理事件）
voidstate_machine_run(state_machine_t *sm, event_queue_t *queue) {
if (sm == NULL || queue == NULL) return;
event_t event;
while (!event_queue_is_empty(queue)) {
if (event_queue_pop(queue, &event)) {
state_machine_process(sm, &event);
}
}
}
|
智能按键处理应用

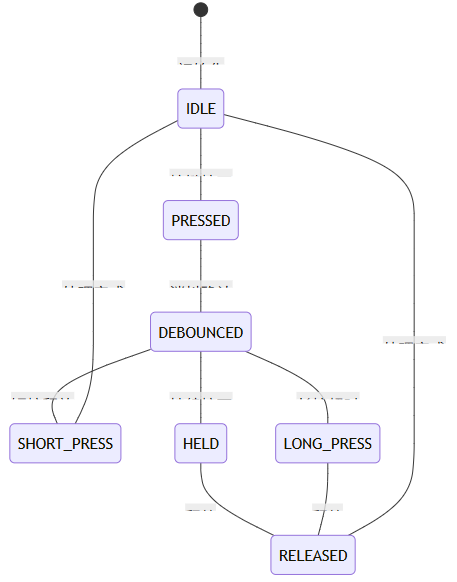

按键状态机设计
按键状态定义
// key_state_machine.c
#include "key_state_machine.h"
#include "stm32l4xx_hal.h"
// 用户回调函数（外部定义）
key_short_press_cb_t key_short_press_callback = NULL;
key_long_press_cb_t key_long_press_callback = NULL;
// 外部按键GPIO定义（根据实际硬件修改）
extern GPIO_TypeDef* KEY_GPIO_Port;
externuint16_t KEY_Pin;
// 状态处理函数：IDLE状态
staticstate_tkey_state_idle_handler(event_t *event) {
if (event->type == KEY_EVENT_PRESS) {
return KEY_STATE_PRESSED; // 转换到按下状态
}
return KEY_STATE_IDLE; // 保持当前状态
}
// 状态处理函数：PRESSED状态（消抖）
staticstate_tkey_state_pressed_handler(event_t *event) {
switch (event->type) {
case KEY_EVENT_TIMEOUT:
// 消抖时间到，检查按键是否仍按下
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
return KEY_STATE_DEBOUNCED; // 确认按下
} else {
return KEY_STATE_IDLE; // 抖动，返回空闲
}
case KEY_EVENT_RELEASE:
// 在消抖期间释放，认为是抖动
return KEY_STATE_IDLE;
default:
return KEY_STATE_PRESSED;
}
}
// 状态处理函数：DEBOUNCED状态
staticstate_tkey_state_debounced_handler(event_t *event) {
switch (event->type) {
case KEY_EVENT_RELEASE:
// 释放，判定为短按
return KEY_STATE_SHORT_PRESS;
case KEY_EVENT_TIMEOUT:
// 长按超时
return KEY_STATE_LONG_PRESS;
default:
return KEY_STATE_DEBOUNCED;
}
}
// 状态处理函数：SHORT_PRESS状态
staticstate_tkey_state_short_press_handler(event_t *event) {
// 触发短按回调
if (key_short_press_callback != NULL) {
key_short_press_callback();
}
return KEY_STATE_IDLE; // 返回空闲状态
}
// 状态处理函数：LONG_PRESS状态
staticstate_tkey_state_long_press_handler(event_t *event) {
// 触发长按回调
if (key_long_press_callback != NULL) {
key_long_press_callback();
}
if (event->type == KEY_EVENT_RELEASE) {
return KEY_STATE_RELEASED;
}
return KEY_STATE_HELD; // 继续按住
}
// 状态处理函数：HELD状态
staticstate_tkey_state_held_handler(event_t *event) {
if (event->type == KEY_EVENT_RELEASE) {
return KEY_STATE_RELEASED;
}
return KEY_STATE_HELD;
}
// 状态处理函数：RELEASED状态
staticstate_tkey_state_released_handler(event_t *event) {
// 释放处理完成，返回空闲
return KEY_STATE_IDLE;
}
// 状态转换回调
staticvoidkey_state_transition_cb(state_t old_state, state_t new_state) {
// 记录状态转换，可用于调试
// printf("Key state: %d -> %d\r\n", old_state, new_state);
}
// 按键处理初始化
voidkey_handler_init(key_handler_t *key) {
if (key == NULL) return;
// 初始化状态处理函数表
key->handlers[KEY_STATE_IDLE] = key_state_idle_handler;
key->handlers[KEY_STATE_PRESSED] = key_state_pressed_handler;
key->handlers[KEY_STATE_DEBOUNCED] = key_state_debounced_handler;
key->handlers[KEY_STATE_SHORT_Press] = key_state_short_press_handler;
key->handlers[KEY_STATE_LONG_PRESS] = key_state_long_press_handler;
key->handlers[KEY_STATE_HELD] = key_state_held_handler;
key->handlers[KEY_STATE_RELEASED] = key_state_released_handler;
// 初始化事件队列
event_queue_init(&key->queue);
// 初始化状态机
state_machine_init(&key->sm, KEY_STATE_IDLE, key->handlers,
KEY_STATE_MAX, key_state_transition_cb);
}
// 按键处理主循环（在主循环中定期调用）
voidkey_handler_process(key_handler_t *key) {
if (key == NULL) return;
// 处理事件队列中的所有事件
state_machine_run(&key->sm, &key->queue);
}
// 按键按下事件（在GPIO中断中调用）
voidkey_on_press(key_handler_t *key) {
if (key == NULL) return;
event_t event = {
.type = KEY_EVENT_PRESS,
.data = 0,
.timestamp = GET_TICK()
};
event_queue_push(&key->queue, &event);
// 启动消抖定时器（使用软件定时器或硬件定时器）
// 这里需要在20ms后发送KEY_EVENT_TIMEOUT事件
}
// 按键释放事件（在GPIO中断中调用）
voidkey_on_release(key_handler_t *key) {
if (key == NULL) return;
event_t event = {
.type = KEY_EVENT_RELEASE,
.data = 0,
.timestamp = GET_TICK()
};
event_queue_push(&key->queue, &event);
}
|
按键状态处理函数实现
// key_state_machine.c
#include "key_state_machine.h"
#include "stm32l4xx_hal.h"
// 用户回调函数（外部定义）
key_short_press_cb_t key_short_press_callback = NULL;
key_long_press_cb_t key_long_press_callback = NULL;
// 外部按键GPIO定义（根据实际硬件修改）
extern GPIO_TypeDef* KEY_GPIO_Port;
externuint16_t KEY_Pin;
// 状态处理函数：IDLE状态
staticstate_tkey_state_idle_handler(event_t *event) {
if (event->type == KEY_EVENT_PRESS) {
return KEY_STATE_PRESSED; // 转换到按下状态
}
return KEY_STATE_IDLE; // 保持当前状态
}
// 状态处理函数：PRESSED状态（消抖）
staticstate_tkey_state_pressed_handler(event_t *event) {
switch (event->type) {
case KEY_EVENT_TIMEOUT:
// 消抖时间到，检查按键是否仍按下
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
return KEY_STATE_DEBOUNCED; // 确认按下
} else {
return KEY_STATE_IDLE; // 抖动，返回空闲
}
case KEY_EVENT_RELEASE:
// 在消抖期间释放，认为是抖动
return KEY_STATE_IDLE;
default:
return KEY_STATE_PRESSED;
}
}
// 状态处理函数：DEBOUNCED状态
staticstate_tkey_state_debounced_handler(event_t *event) {
switch (event->type) {
case KEY_EVENT_RELEASE:
// 释放，判定为短按
return KEY_STATE_SHORT_PRESS;
case KEY_EVENT_TIMEOUT:
// 长按超时
return KEY_STATE_LONG_PRESS;
default:
return KEY_STATE_DEBOUNCED;
}
}
// 状态处理函数：SHORT_PRESS状态
staticstate_tkey_state_short_press_handler(event_t *event) {
// 触发短按回调
if (key_short_press_callback != NULL) {
key_short_press_callback();
}
return KEY_STATE_IDLE; // 返回空闲状态
}
// 状态处理函数：LONG_PRESS状态
staticstate_tkey_state_long_press_handler(event_t *event) {
// 触发长按回调
if (key_long_press_callback != NULL) {
key_long_press_callback();
}
if (event->type == KEY_EVENT_RELEASE) {
return KEY_STATE_RELEASED;
}
return KEY_STATE_HELD; // 继续按住
}
// 状态处理函数：HELD状态
staticstate_tkey_state_held_handler(event_t *event) {
if (event->type == KEY_EVENT_RELEASE) {
return KEY_STATE_RELEASED;
}
return KEY_STATE_HELD;
}
// 状态处理函数：RELEASED状态
staticstate_tkey_state_released_handler(event_t *event) {
// 释放处理完成，返回空闲
return KEY_STATE_IDLE;
}
// 状态转换回调
staticvoidkey_state_transition_cb(state_t old_state, state_t new_state) {
// 记录状态转换，可用于调试
// printf("Key state: %d -> %d\r\n", old_state, new_state);
}
// 按键处理初始化
voidkey_handler_init(key_handler_t *key) {
if (key == NULL) return;
// 初始化状态处理函数表
key->handlers[KEY_STATE_IDLE] = key_state_idle_handler;
key->handlers[KEY_STATE_PRESSED] = key_state_pressed_handler;
key->handlers[KEY_STATE_DEBOUNCED] = key_state_debounced_handler;
key->handlers[KEY_STATE_SHORT_Press] = key_state_short_press_handler;
key->handlers[KEY_STATE_LONG_PRESS] = key_state_long_press_handler;
key->handlers[KEY_STATE_HELD] = key_state_held_handler;
key->handlers[KEY_STATE_RELEASED] = key_state_released_handler;
// 初始化事件队列
event_queue_init(&key->queue);
// 初始化状态机
state_machine_init(&key->sm, KEY_STATE_IDLE, key->handlers,
KEY_STATE_MAX, key_state_transition_cb);
}
// 按键处理主循环（在主循环中定期调用）
voidkey_handler_process(key_handler_t *key) {
if (key == NULL) return;
// 处理事件队列中的所有事件
state_machine_run(&key->sm, &key->queue);
}
// 按键按下事件（在GPIO中断中调用）
voidkey_on_press(key_handler_t *key) {
if (key == NULL) return;
event_t event = {
.type = KEY_EVENT_PRESS,
.data = 0,
.timestamp = GET_TICK()
};
event_queue_push(&key->queue, &event);
// 启动消抖定时器（使用软件定时器或硬件定时器）
// 这里需要在20ms后发送KEY_EVENT_TIMEOUT事件
}
// 按键释放事件（在GPIO中断中调用）
voidkey_on_release(key_handler_t *key) {
if (key == NULL) return;
event_t event = {
.type = KEY_EVENT_RELEASE,
.data = 0,
.timestamp = GET_TICK()
};
event_queue_push(&key->queue, &event);
}
|
按键使用示例
// main.c
#include "key_state_machine.h"
#include "stm32l4xx_hal.h"
key_handler_t g_key_handler;
// 短按回调函数
voidon_key_short_press(void) {
printf("Short press detected\r\n");
// 执行短按业务逻辑，例如：切换LED状态
HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);
}
// 长按回调函数
voidon_key_long_press(void) {
printf("Long press detected\r\n");
// 执行长按业务逻辑，例如：进入配置模式
enter_config_mode();
}
// GPIO中断回调
voidHAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
if (GPIO_Pin == KEY_Pin) {
if (HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == GPIO_PIN_RESET) {
key_on_press(&g_key_handler);
} else {
key_on_release(&g_key_handler);
}
}
}
// 软件定时器回调（1ms调用一次）
voidsystick_callback(void) {
staticuint32_t debounce_timer = 0;
staticuint32_t long_press_timer = 0;
// 消抖定时器
if (debounce_timer > 0) {
debounce_timer--;
if (debounce_timer == 0) {
event_t event = {
.type = KEY_EVENT_TIMEOUT,
.data = KEY_DEBOUNCE_TIME,
.timestamp = GET_TICK()
};
event_queue_push(&g_key_handler.queue, &event);
}
}
// 长按定时器（在DEBOUNCED状态时启动）
// ... 类似处理
}
intmain(void) {
// 硬件初始化
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
// 设置回调函数
key_short_press_callback = on_key_short_press;
key_long_press_callback = on_key_long_press;
// 初始化按键处理
key_handler_init(&g_key_handler);
// 主循环
while (1) {
// 处理按键事件（非阻塞）
key_handler_process(&g_key_handler);
// 其他任务
// ...
// 进入低功耗模式（可选）
HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_SLEEPENTRY_WFI);
}
}
|
|
订阅
