1.前言：
我们的监控系统是zabbix，最近刚做完jvm还有tomcat的监控，需要吐槽以下内容：
zabbix官方提供的jvm和tomcat监控模版，存在item书写格式的坑，导致很多内容无法获取到监控。
网友写的zabbix监控java文章，99%就只有环境的搭建，没有zabbix item键值，所以环境监控上了，item键值不知道怎么写。
本文监控jvm内容如下：
内存使用状态：堆内存（Heap memory）和非堆内存（No Heap memory），包括已用值、最大值、已提交；
堆内存内存池：新生代（eden space），survivor space,老年代（old gen）的内存使用状态；
非堆内存内存池：代码缓存（Code cache），元空间（meta space），压缩类空间（compressed
class space）；
类加载：加载总数，已加载，已卸载。
Java线程：总开启线程，活动线程，线程峰值。
本文监控tomcat内容如下：
Tomcat请求数：包括每秒请求数，每秒出错数；
Tomcat网络流量统计：包括进流量统计，出流量统计；
Tomcat线程：包括最大线程数，当前线程数，当前繁忙线程数。
我没有在zabbix中添加垃圾回收（gc）的监控，而是在catalina配置里面添加gc日输入来给开发进行分析，设置方式如下。
CATALINA_OPTS=”-XX:ParallelGCThreads=4 -XX:+PrintGCDetails
-Xloggc:日志存放路径”

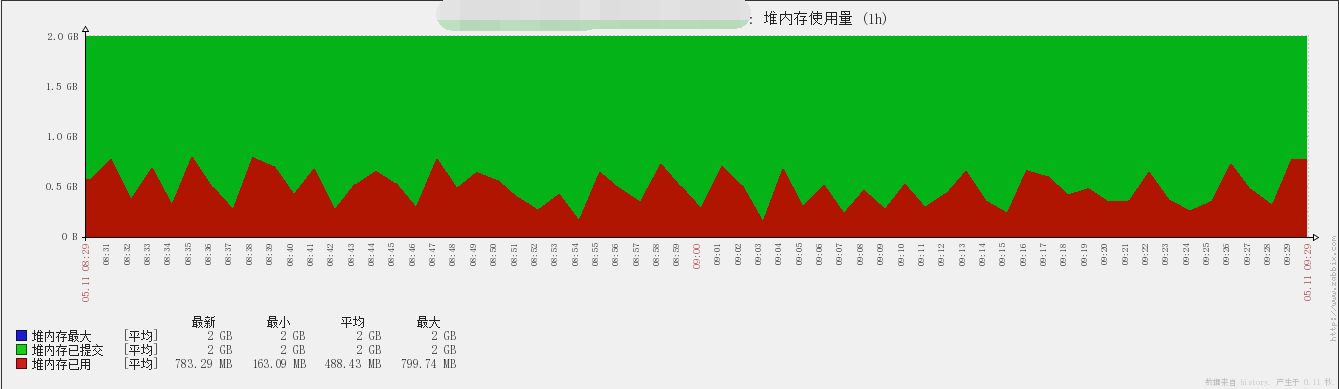

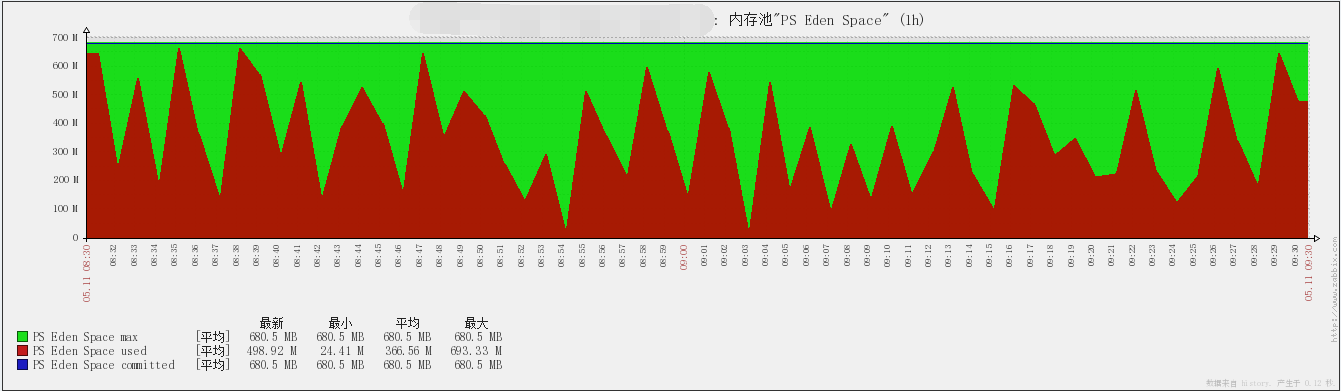

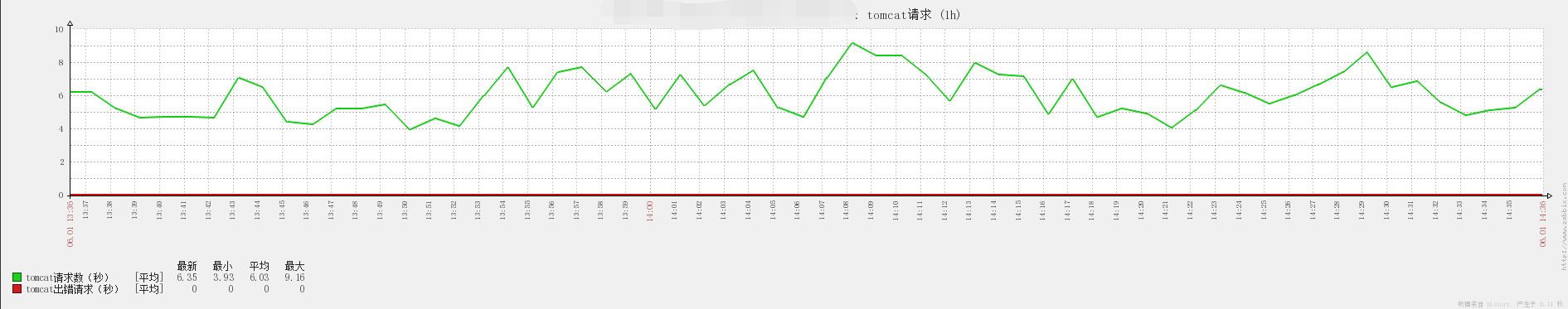

监控效果如下：
2.监控环境搭建
环境介绍：
[root@tomcat-01
~]# /usr/local/tomcat/bin/version.sh
Server version: Apache Tomcat/8.0.23
Server built: May 19 2015 14:58:38 UTC
Server number: 8.0.23.0
OS Name: Linux
OS Version: 2.6.32-573.22.1.el6.x86_64
Architecture: amd64
JVM Version: 1.8.0_65-b17
JVM Vendor: Oracle Corporation |
2.1.Server端配置
1、 Zabbix server端安装java jdk环境并开启javaGateway支持java监控。
javaGateway 启用方式如下：
Zabbix通过rpm包安装：只需要安装zabbix-java-gateway包即可。
Zabbix通过编译安装：在编译时需要加上—enable-java以支持jmx监控，如果之前没加需要重新编译。
2、修改zabbix-java-gateway配置文件
[root@zabbix
~]# vim /etc/zabbix/zabbix_java_gateway.conf
LISTEN_IP="192.168.10.3"
LISTEN_PORT=10052
PID_FILE="/var/run/zabbix/zabbix_java.pid"
START_POLLERS=5 |
修改zabbix-server配置文件
[root@zabbix
~]# vim /etc/zabbix/zabbix_server.conf
JavaGateway=192.168.10.3
JavaGatewayPort=10052
StartJavaPollers=5 |
2.2.Tomcat服务器配置
1、下载catalina-jmx-remote.jar包，到tomcat安装目录下的lib目录
wget -O /usr/local/tomcat/lib/catalina-jmx-remote.jar
http://archive.apache.org/dist/tomcat/tomcat-8/v8.0.23/bin/extras/catalina-jmx-remote.jar
2、修改catalina.sh添加如下内容
CATALINA_OPTS="$CATALINA_OPTS
-Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.port =8090
-Dcom.sun.management.jmxremote.ssl =false
-Dcom.sun.management.jmxremote.authenticate =false" |
3、重启tomcat
4、监控测试
（1）下载cmdline-jmxclient-0.10.3.jar文件，下载地址http://crawler.archive.org/cmdline-jmxclient/downloads.html
（2）本地执行如下命令查看tomcat的堆内存信息
[root@tomcat-01
~]# java -jar /root/cmdline-jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type =Memory HeapMemoryUsage
11/04/2016 15:23:16 +0800 org.archive.jmx.Client
HeapMemoryUsage:
committed: 2146959360
init: 2147483648
max: 2146959360
used: 407611808 |
3.监控数据采集
3.1.堆内存
Tomcat本地查看堆内存信息：
[root@tomcat-01
~]# java -jar cmdline -jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type =Memory HeapMemoryUsage
11/04/2016 15:36:58 +0800 org.archive.jmx.Client
HeapMemoryUsage:
committed: 2145910784
init: 2147483648
max: 2145910784
used: 741540536 |
zabbix监控堆内存键值：
堆内存最大值： jmx["java.lang:type=Memory", "HeapMemoryUsage.max"]
已用堆内存： jmx["java.lang:type=Memory"," HeapMemoryUsage.used"]
已提交堆内存： jmx["java.lang:type=Memory", "HeapMemoryUsage.committed"] |

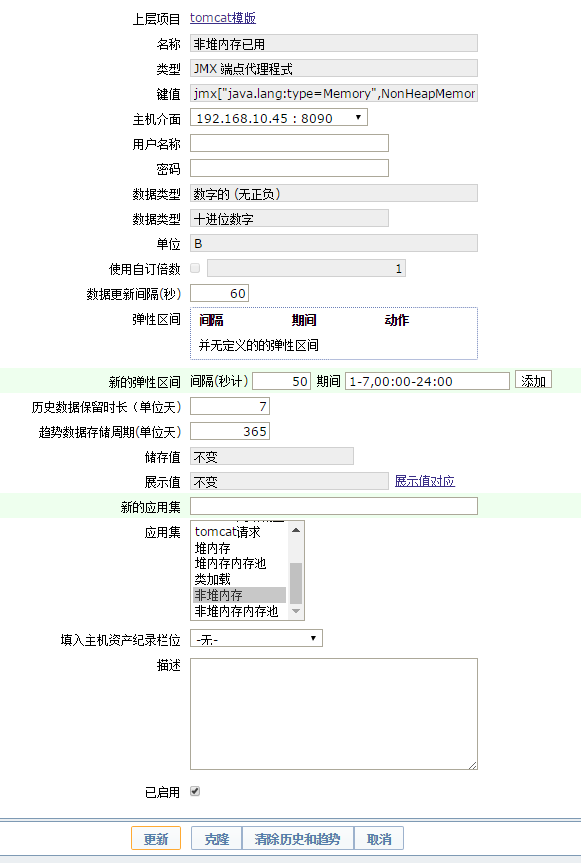

一个完整的zabbix item填写方式如下,不同内容填写不同的键值即可：
3.2.内存池eden space:
Tomcat本地查看eden space：
| java -jar cmdline-jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type =MemoryPool,name=PS\
Eden\ Space Usage |
zabbix监控eden区域键值：
最大空间： jmx["java.lang:type=MemoryPool,name=PS
Eden Space",Usage.max]
已用空间： jmx["java.lang:type=MemoryPool,name=PS
Eden Space",Usage.used]
提交空间： jmx["java.lang:type=MemoryPool,name=PS
Eden Space",Usage.committed] |
3.3.内存池survivor space:
Tomcat本地查看Survivor space区域：
| java -jar cmdline-jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type=MemoryPool,name=PS\
Survivor\ Space Usage |
zabbix监控Survivor 键值：
jmx["java.lang:type=MemoryPool, name=PS
Survivor Space",Usage.committed]
jmx["java.lang:type=MemoryPool, name=PS Survivor
Space",Usage.max]
jmx["java.lang:type=MemoryPool, name=PS Survivor
Space",Usage.used] |
3.4.内存池old gen:
Tomcat本地查看old gen区域使用：
java -jar cmdline-jmxclient -0.10.3.jar
- 127.0.0.1:8090 java.lang:name =PS\ Old\ Gen,type=MemoryPool
Usage
|
zabbix监控old gen键值：
jmx["java.lang:type=MemoryPool,
name=PS Old Gen",Usage.committed]
jmx["java.lang:type=MemoryPool, name=PS Old
Gen",Usage.max]
jmx["java.lang:type=MemoryPool, name=PS Old
Gen",Usage.used]
|
3.5.非堆内存:
Tomcat 本地查看非堆内存使用：
java -jar cmdline-jmxclient-0.10.3.jar
controlRole:tomcat 127.0.0.1:8090 java.lang:type=Memory
NonHeapMemoryUsag1
zabbix监控非堆内存使用
1jmx["java.lang:type=Memory","NonHeapMemoryUsag.committed"]
jmx["java.lang:type=Memory","NonHeapMemoryUsag.used"] |
3.6.内存池meta space:
Tomcat 本地查看meta space区域使用：
| java -jar cmdline-jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type=MemoryPool,name=Metaspace
Usage |
zabbix监控mete space区域键值
jmx["java.lang:type=MemoryPool, name=Metaspace",Usage.committed]
jmx["java.lang:type=MemoryPool, name=Metaspace",Usage.used] |
3.7.内存池code cache:
Tomcat 本地查看code cache区域使用：
| java -jar cmdline- jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type=MemoryPool,name=Code\
Cache Usage |
zabbix监控code cache区域使用：
jmx["java.lang:type=MemoryPool, name=Code
Cache",Usage.committed]
jmx["java.lang:type=MemoryPool, name=Code
Cache",Usage.max]
jmx["java.lang:type=MemoryPool, name=Code
Cache",Usage.used] |
3.8.内存池compressed class space:
Tomcat 本地查看compressed class space区域使用：
| java -jar cmdline-jmxclient-0.10.3.jar
- 127.0.0.1:8090 java.lang:type=MemoryPool,name=Compressed\
Class\ Space Usage |
zabbix监控 compressed class space区域使用键值：
jmx["java.lang:type=MemoryPool, name=Compressed
Class Space",Usage.committed]
jmx["java.lang:type=MemoryPool, name=Compressed
Class Space",Usage.max]
jmx["java.lang:type=MemoryPool, name=Compressed
Class Space",Usage.used] |
3.9.类加载:
Tomcat本地查看类加载信息：
加载总数： java -jar
cmdline-jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= ClassLoading TotalLoadedClassCoun
已加载： java -jar cmdline-jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= ClassLoading LoadedClassCount
已卸载： java -jar cmdline-jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= ClassLoading UnloadedClassCount
|
Zabbix监控类加载键值：
加载总数： jmx["java.lang:type=
ClassLoading", "TotalLoadedClassCount"]
已加载： jmx["java.lang:type= ClassLoading", "LoadedClassCount"]
已卸载： jmx["java.lang:type= ClassLoading",
"UnloadedClassCount"] |
3.10.java线程：
tomcat本地查看java线程：
总开启线程： java
-jar cmdline-jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= Threading TotalStartedThreadCount
活动线程： java -jar cmdline- jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= Threading PeakThreadCount
线程峰值： java -jar cmdline- jmxclient-0.10.3.jar controlRole:tomcat
127.0.0.1:8090 java.lang:type= Threading PeakThreadCount
|
Zabbix监控java线程键值：
总开启线程： jmx["java.lang:type=
Threading"," TotalStartedThreadCount"]
活动线程： jmx["java.lang:type= Threading", "ThreadCount"]
线程峰值： jmx["java.lang:type= Threading", "PeakThreadCount"] |
3.11.tomcat线程：
本地查看tomcat线程信息：
最大线程：java -jar
cmdline-jmxclient-0.10.3.jar - 127.0.0.1:8090
Catalina:name=\"http-nio-8080\",type= ThreadPool
maxThreads
当前线程：java -jar cmdline-jmxclient-0.10.3.jar -
127.0.0.1:8090 Catalina:name= \"http-nio-8080\",type=ThreadPool
currentThreadCount
繁忙线程：java -jar cmdline-jmxclient-0.10.3.jar -
127.0.0.1:8090 Catalina:name=\"http-nio-8080\",type= ThreadPool
currentThreadsBusy
|
Zabbix监控tomcat线程键值：
最大线程：jmx["Catalina:type
=ThreadPool,name =\"http-nio-8080\"",maxThreads]
当前线程：jmx["Catalina:type =ThreadPool,name
=\"http-nio-8080\"",currentThreadCount]
繁忙线程 jmx["Catalina:type =ThreadPool,name
=\"http-nio-8080\"",currentThreadsBusy] |
3.12.网络流量：
Tomcat本地查看接收的字节：
接收的字节：java -jar
cmdline-jmxclient-0.10.3.jar - 127.0.0.1:8090
Catalina:name=\"http-nio-8080\",type =GlobalRequestProcessor
bytesReceived
发送的字节：java -jar cmdline-jmxclient-0.10.3.jar -
127.0.0.1:8090 Catalina:name = \"http-nio-8080\",type=GlobalRequestProcessor
bytesSent
|
Zabbix监控tomcat接受字节键值：
接收的字节：jmx["Catalina:type
=GlobalRequestProcessor,name =\"http-nio-8080\"",bytesReceived]
发送的字节：jmx["Catalina:type =GlobalRequestProcessor,name
=\"http-nio-8080\"",bytesSent]
|
3.13.tomcat请求，出错请求：
tomcat本地查看tomcat请求数：
tomcat请求数： java
-jar cmdline-jmxclient-0.10.3.jar - 192.168.10.46:8090
Catalina:name =\"http-nio-8080\",type=GlobalRequestProcessor
requestCount
tomcat出错请求： java -jar cmdline-jmxclient-0.10.3.jar
- 192.168.10.46:8090 Catalina:name =\"http-nio-8080\", type=GlobalRequestProcessor
errorCount
|
zabbix监控tomcat请求数：
tomcat请求数： jmx["Catalina:type=
GlobalRequestProcessor,name= \"http-nio-8080\"",requestCount]
tomcat出错请求： jmx["Catalina:type= GlobalRequestProcessor,name=\"http-nio-8080\"",errorCount]
|
4.关于网友问题的解答
最近有网友联系我说，看着我的博文搭建完了环境，获取不到数据，我帮助排查了一下，找到了问题所在，特此记录。
网友的报错如下：
# java -jar
/root/cmdline- jmxclient-0.10.3.jar - 127.0.0.1:9080
java.lang:type= MemoryPool,name=PS\ Eden\ Space
Usag
11/11/2016 10:03:37 +0800
org.archive.jmx.Client java.lang:name= PS Eden
Space,type= MemoryPool is not a registered bean
|
4.1.解决思路
如果你使用命令行监控获取不到数据，那么就先使用jconsole看看有没有数据，如果jconsole有数据，那么就往下看，反之检查你的环境。
如果jconsole有数据，但是命令行没有数据，那么就是Mbean的Object Name或者属性有问题，网友都是复制我的，但是自己本地环境和我的环境不一样所以导致获取不到数据，查询自己的本地Mbean方法有两种，分别是图形和命令行，网友的报错说事自己的Eden
Space空间有问题，那么我就贴出来查看本地内存池的Object Name和属性的方法。

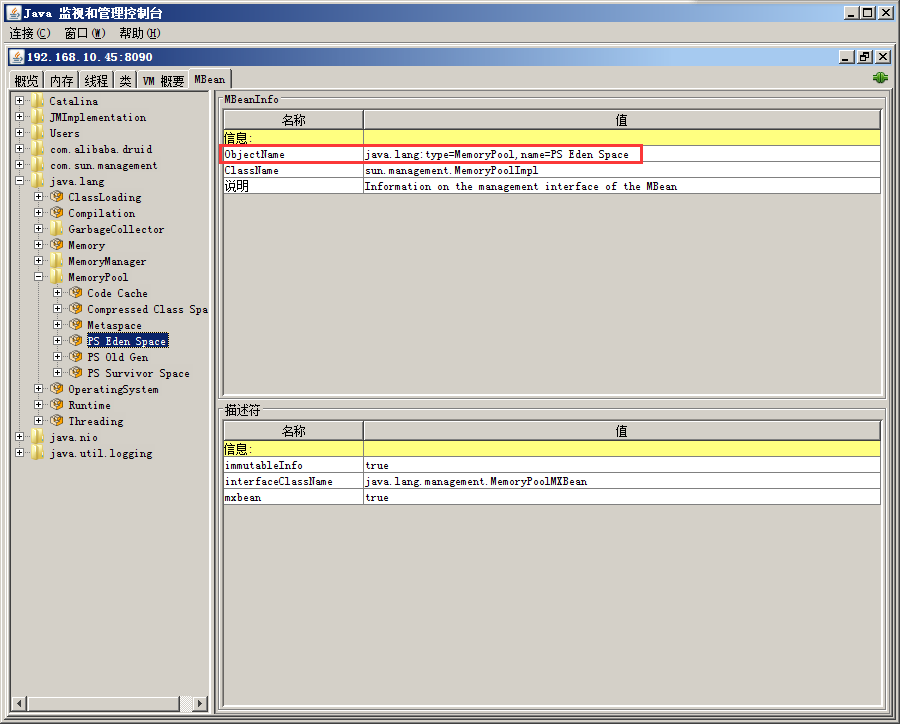

（1）通过jconsole查看：
（2）通过命令行查看：直接使用java -jar cmdline-jmxclient-0.10.3.jar
– 127.0.0.1:8090命令可以获取所有的Mbean信息，输出太多这里就不贴输出结果了。我通过grep命令获取所有内存池的监控信息方式如下。
[root@tomcat-01
~]# java -jar cmdline-jmxclient-0.10.3.jar - 127.0.0.1:8090
| grep MemoryPool
java.lang:name= Compressed Class Space,type=MemoryPool
java.lang:name= Metaspace,type=MemoryPool
java.lang:name= PS Old Gen,type=MemoryPool
java.lang:name= PS Eden Space,type=MemoryPool
java.lang:name= PS Survivor Space,type=MemoryPool
java.lang:name= Code Cache,type=MemoryPool
|
然后我要获取Eden Space的所有属性信息方式如下：（一些特殊字符需要转义）
[root@tomcat-01
~]# java -jar cmdline-jmxclient-0.10.3.jar - 127.0.0.1:8090
java.lang:name= PS\ Eden\ Space,type=MemoryPool
Attributes:
Usage: Usage (type=javax.management.openmbean.CompositeData)
PeakUsage: PeakUsage (type=javax.management.openmbean.CompositeData)
MemoryManagerNames: MemoryManagerNames (type=[Ljava.lang.String;)
UsageThreshold: UsageThreshold (type=long)
UsageThresholdExceeded: UsageThresholdExceeded
(type=boolean)
UsageThresholdCount: UsageThresholdCount (type=long)
UsageThresholdSupported: UsageThresholdSupported
(type=boolean)
CollectionUsageThreshold: CollectionUsageThreshold
(type=long)
CollectionUsageThresholdExceeded: CollectionUsageThresholdExceeded
(type=boolean)
CollectionUsageThresholdCount: CollectionUsageThresholdCount
(type=long)
CollectionUsage: CollectionUsage (type=javax.management.openmbean.CompositeData)
CollectionUsageThresholdSupported: CollectionUsageThresholdSupported
(type=boolean)
Valid: Valid (type=boolean)
Name: Name (type=java.lang.String)
Type: Type (type=java.lang.String)
ObjectName: ObjectName (type=javax.management.ObjectName)
Operations:
resetPeakUsage: resetPeakUsage
Parameters 0, return type=void |
那么我们在查看Eden Space空间的使用信息。就看到已经出来数据了
[root@tomcat-01
~]# java -jar cmdline-jmxclient-0.10.3.jar - 127.0.0.1:8090
java.lang:name=PS\ Eden\ Space,type=MemoryPool
Usage
12/03/2016 08:33:58 +0800 org.archive.jmx.Client
Usage:
committed: 712507392
init: 537395200
max: 712507392
used: 396006304 |
|
| |
