WebSphere Studio 中的透视图

在继续之前，我们需要介绍一个重要的概念。WebSphere Studio 是一个面向任务的工具，它的用户界面是为要执行的任务定制的。用于开发 JSP 的界面与用于服务器开发的界面有很大的不同。通过切换您正在使用的透视图，Site Developer 允许您对查看哪些窗口和视图进行控制。透视图是一组视图，这些视图显示了执行具体任务时您需要的资源。WebSphere Studio 拥有为 Web 应用程序开发、J2EE 开发、调试和许多其它常见任务而定义的透视图。左边的导航栏包含了几个图标，这些图标允许您方便地打开透视图或在透视图之间切换。

打开透视图

打开新的透视图或切换到一个已经打开的透视图。常用的透视图是列在菜单中的，其它许多透视图可通过 Other 菜单选项访问。

Web 透视图

将视图切换到 Web 透视图。

备忘单

显示或最小化备忘单

应用程序资源

上面我们提到过，我们将创建资源束，以允许翻译文本。根据这个应用程序的初始设计，它将包含三个 JavaServer Pages：index.jsp、home.jsp 和 error.jsp。我们将为您演示如何为要在所有页面、出错消息、按钮文本和用户标识及密码提示上使用的标题创建应用程序资源。尽管我们在实际的应用程序中不会混合使用不同的方法，但是我们还是会将一些文本直接编辑进页面，这样您就可以看到不同的工作方法。

这些资源存储在应用程序资源特性文件中。在本节中，我们将为您演示几个有关 IDE 的技巧，然后创建这些应用程序资源。

如果你从头至尾都是按照我们的步骤进行的，那么您现在应当看到了 Web 透视图。如果没有，那么请单击左边导航栏中的 Web 透视图图标（见上面的 WebSphere Studio 中的透视图中的描述），或者选择 Window > Open Perspective > Web。我们将使用 Web 透视图中的 J2EE Navigator 窗格来浏览应用程序资源文件，然后打开它进行编辑。窗格底部的选项卡允许您在窗格之间切换。



图 11. J2EE Navigator 窗格

现在通过单击加号（+）展开 Web 项目树，以显示如图 12 所示的 ApplicationResources.properties 文件。如果 J2EE 窗格非常小，可以在标题上按鼠标右键以弹出上下文菜单，然后最大化该窗格。

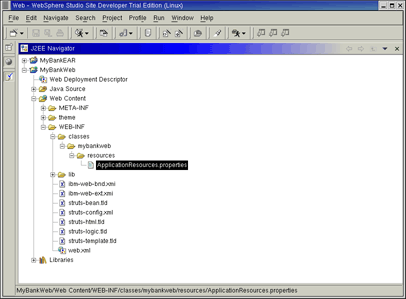

图 12. 展开的 J2EE Navigator 窗格

双击 MyBankWeb.Web Content.WEB-INF.classes.mybankweb.resources 中的 ApplicationResources.properties，以利用特性文件编辑器（Properties File Editor）打开它。请注意当您这样做时 J2EE Navigator 窗格是如何恢复成以前大小的。尽管超出了本文的范围，但是如果您愿意，也可以使用其它编辑器。选择 Window > Preferences，并且在首选项树的 Workbench 部分的 File associations 下面进行查看。

除去 errors.header 和 errors.footer 特性前的 #。在 errors.footer 特性之后添加如下面清单所示的那些行。

提示：Linux 的应用程序有时候会共享剪贴板，但并非始终如此。在共享的情况下，Edit > copy（ctrl-C）和 Edit > paste（ctrl-V）通常分别用做复制和粘贴。如果这无法工作，那么如果您有一个三键鼠标（或者如果您已经对鼠标进行了设置，通过协调两个按键 — 即同时按下两个按键来模拟三键鼠标），通常有一个较为“古老”的方法可以使用。按下鼠标左键，在某个窗口的文本上拖动鼠标，然后使用中间的按键（或在 2 键鼠标上同时按下两个按键）将突出显示的文本粘贴进编辑器窗格。您可以在一个窗口中或多个窗口之间使用这个便捷的技巧。

清单 1. 将这些行添加到 ApplicationResources.properties 文件中的 errors.footer 特性之后#

Optional header and footer for <errors/> tag. errors.header=<ul> errors.footer=</ul> index.title=MyBank Application button.login=Login global.field.userid=User ID global.field.password=Password error.login.nouserid=<li>You must enter a User ID. error.login.nopassword=<li>You must enter a Password. error.login.failed=<li>Invalid User ID and/or Password entered. error.login.exception=<li>Exception occurred in action.

您刚刚添加的值将表示 JSP 文件中的显示输出。请注意，我们的出错消息是以无序列表中的列表元素的形式显示的。保存并关闭 ApplicationResources.properties 文件。在缺省的编辑器中，如果您愿意，可以使用键盘快捷键：Ctrl-s 将保存文件，Ctrl-F4 将关闭该窗格。

Struts 应用程序图

在这一步中，我们将返回到备忘单，并且创建 Struts 应用程序图，我们将用它来设计和构建我们的应用程序组件。

单击左边导航栏中的备忘单图标以将其恢复成图 10 中的备忘单。单击 Perform 按钮创建新的 Web 图。

如果您没在使用备忘单，那么通过单击工具栏按钮（）（或选择 File > New > Other.... ）可以打开 New 向导。在 Select 对话框的左边窗格上，展开 Web 并选择 Struts。在右边的窗格中选择 Web Diagram。单击 Next。

注：如果您不喜欢使用 Struts 应用程序图，那么通过使用 File > New > Other... 下可用的新建文件向导，然后选择 Web > Struts 和您希望构建的组件，您仍可以为该项目创建每个组件。

在 File name 域中输入 Login。单击 Finish。



图 13. 创建新的 Web 图

Struts 应用程序图文件 Login.gpf 是用 SADE（Struts 应用程序图表编辑器）创建和打开的。现在将在自由窗体界面（Free Form Surface，FFS）上布置您的 JavaServer Pages、表单 Bean 和 Action Bean。我们将使用下列位于编辑器上方的工具栏按钮。（除非您将鼠标移动到这些按钮上方，否则它们是灰色的，不可点击。）

连接（Connection）

绘制从选定节点到目标节点的连接

操作映射节点（Action Mapping Node）

使光标准备就绪以将新的操作映射放到 FFS 上

表单 Bean 节点

使光标准备就绪以将新的表单 bean 节点放到 FFS 上

Java Bean 节点

使光标准备就绪以将新的 java bean 节点放到 FFS 上

Web 页面节点

使光标准备就绪以将新的 Web 页面放到 FFS 上

我们现在将创建 Web 页面对象。首先单击工具栏中的“新建 Web 页面节点（New Web Page Node）”按钮（）（或者在图表编辑器界面中单击鼠标右键，然后选择 New > Web Page Node），然后在图表编辑器的左边单击以放下 Web 页面节点。将该页面的路径从缺省的 /page.jsp 更改为 /index.jsp，然后按 Enter。在新的 JSP 上单击鼠标右键以弹出上下文菜单，然后选择 Change description。输入 Login entry page 的描述，并按 Enter。您的 FFS 现在应当看起来如图 14 所示。如果弄错了路径或描述，可以使用上下文菜单更改它们。

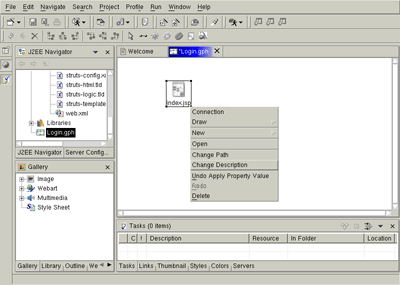

图 14. 创建新的 JSP

以同样的方式，在 FFS 上创建另两个新的 Web 页面节点，并将它们的路径名分别更改为 /home.jsp 和 /error.jsp，如图 15 所示。如果愿意，可以添加描述。



图 15. 创建其它 JSP

以类似的方式，将操作映射节点（）放在 FFS 的中间，并将其路径设置为 /login。然后创建表单 Bean 对象（）。在 Form Bean Attributes 中，在 Name 域中输入 loginForm，并保留 Scope 为 request。单击 OK。



图 16. 创建表单 bean

现在我们将创建节点之间的连接。Struts 图连接是一条线，它表示了两个 Struts 节点之间的逻辑流或数据流。要创建连接，请单击工具栏中的“连接两个节点（Connect Two Nodes）”按钮（）。首先单击源对象，再单击目标对象，以在编辑器中创建两个节点之间的连接。

将 index.jsp（登录入口）页面连接到 login 操作映射。

将 login 操作映射连接到 home.jsp 页面。将连接 的转发名（forward name）替换为 success，然后按 Enter。如果稍后需要更改连接的转发名，只需在连接线上单击鼠标右键，然后选择 Edit the forward name。

将 login 操作映射连接到 error.jsp 页面。将连接 的转发名替换为 failure，然后按 Enter。

将 error.jsp 页面连接到 index.jsp（登录入口）页面。

将 index.jsp（登录入口）页面连接到 loginForm Bean。

建立了这些连接后，应当拥有一个类似图 17 的布局。



图 17. 添加连接

请注意，对象是灰色的，连接是用虚线表示的，因为它们尚未实现。
