在这种映射方式下，继承关系树的每个类以及接口都对应一个表。在本例中，需要创建EMPLOYEES、HE和SE表。

如图14-6所示，EMPLOYEES表仅包含和Employee类的属性对应的字段，HE表仅包含和HourlyEmployee类的属性对应的字段，SE表仅包含和SalariedEmployee类的属性对应的字段。此外，HE表和SE表都以EMPLOYEE_ID字段作为主键，该字段还同时作为外键参照EMPLOYEES表。

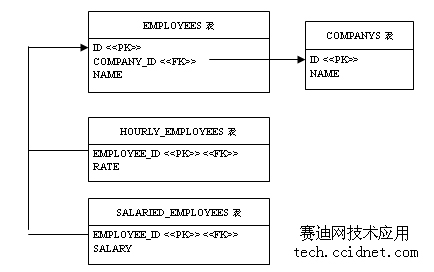

图14-6 继承关系树的每个类对应一个表

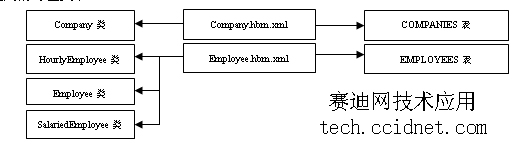

图14-7 持久化类、映射文件和数据库表之间的对应关系 14.3.1 创建映射文件

从Company类到Employee类是多态关联，由于关系数据模型描述了Employee类和它的两个子类的继承关系，因此可以映射Company类的employees集合。例程14-7是Company.hbm.xml文件的代码，该文件不仅映射了Company类的id和name属性，还映射了它的employees集合。

例程14-7 Company.hbm.xml


<hibernate-mapping >
    <class name="mypack.Company" table="COMPANIES" >
    <id name="id" type="long" column="ID">
      <generator class="increment"/>
    </id>

    <property name="name" type="string"  column="NAME" />
    <set
        name="employees"
        inverse="true"
        lazy="true" >
     <key column="COMPANY_ID" />
     <one-to-many class="mypack.Employee" />
     </set>

     </class>
     </hibernate-mapping>

Employee.hbm.xml文件用于把Employee类映射到EMPLOYEES表，在这个映射文件中，除了需要映射Employee类本身的属性，还需要在元素中映射两个子类的属性。例程14-8是Employee.hbm.xml文件的代码。

例程14-8 Employee.hbm.xml


<hibernate-mapping >

      <class name="mypack.Employee" table="EMPLOYEES">
      <id name="id" type="long" column="ID">
      <generator class="increment"/>
      </id>
      <property name="name" type="string" column="NAME" />

      <many-to-one
        name="company"
        column="COMPANY_ID"
        class="mypack.Company"
      />

      <joined-subclass name="mypack.HourlyEmployee" table="HOURLY_EMPLOYEES" >
      <key column="EMPLOYEE_ID" />
      <property name="rate" column="RATE" type="double" />
      </joined-subclass>

      <joined-subclass name="mypack.SalariedEmployee"  table="SALARIED_EMPLOYEES" >
      <key column="EMPLOYEE_ID" />
      <property name="salary" column="SALARY" type="double" />
      </joined-subclass>

      </class>
      </hibernate-mapping>

在Employee.hbm.xml文件中，两个元素用于映射HourlyEmployee类和SalariedEmployee类，元素的子元素指定HE表和SE表中既作为主键又作为外键的EMPLOYEE_ID字段。

由于HourlyEmployee类和SalariedEmployee类没有单独的映射文件，因此在初始化Hibernate时，只需向Configuration对象中加入Company类和Employee类：

Configuration config = new Configuration();
config.addClass(Company.class)
.addClass(Employee.class);

也可以在单独的映射文件中配置或元素，但此时必须显式设定它们的extends属性。例如可以在单独的HourlyEmployee.hbm.xml文件中映射HourlyEmployee类：

<hibernate-mapping >
<joined-subclass
name="mypack.HourlyEmployee"
table="HOURLY_EMPLOYEES"
extends="mypack.Employee" >
……
</joined-class>
<hibernate-mapping >

由于HourlyEmployee类的映射代码不位于Employee.hbm.xml文件中，因此在初始化Hibernate时，不仅需要向Configuration对象中加入Company类和Employee类，还需要加入HourlyEmployee类，并且必须先加入Employee父类，再加入HourlyEmployee子类：

Configuration config = new Configuration();
config.addClass(Company.class)
.addClass(Employee.class)
.addClass(HourlyEmployee.class);

如果颠倒加入Employee类和HourlyEmployee子类的顺序，Hibernate在执行addClass()方法时会抛出HibernateMappingException。
14.3.2 操纵持久化对象

这种映射方式支持多态查询，对于以下查询语句：


List employees=session.find("from Employee");

Hibernate会检索出所有的HourlyEmployee对象和SalariedEmployee对象。此外，也可以单独查询Employee类的两个子类的实例，例如：


List hourlyEmployees=session.find("from HourlyEmployee");

本节的范例程序位于配套光盘的sourcecode\chapter14\14.3目录下，运行该程序前，需要在SAMPLEDB数据库中手工创建COMPANIES表、EMPLOYEES表、HE表和SE表，然后加入测试数据，相关的SQL脚本文件为\14.3\schema\sampledb.sql。

在DOS命令行下进入chapter14根目录，然后输入命令：


ant  -file  build3.xml  run

就会运行BusinessService类。BusinessService的main()方法调用test()方法，test()方法依次调用以下方法：


findAllHourlyEmployees()：检索数据库中所有的HourlyEmployee对象。
 	findAllEmployees()：检索数据库中所有的Employee对象。
 	loadCompany()：加载一个Company对象。
 	saveEmployee()：保存一个Employee对象。

（1）运行findAllHourlyEmployees()方法，它的代码如下：


tx = session.beginTransaction();
List results=session.find("from HourlyEmployee");
tx.commit();
return results;
在运行Session的find()方法时，Hibernate执行以下select语句：
select * from HOURLY_EMPLOYEES he inner join EMPLOYEES e
on he.EMPLOYEE_ID=e.ID;
select * from COMPANIES where ID=1;

Hibernate通过HE表与EMPLOYEES表的内连接获得HourlyEmployee对象的所有属性值，此外，在加载HourlyEmployee对象时，还会同时加载与它关联的Company对象。

（2）运行findAllEmployees()方法，它的代码如下：


tx = session.beginTransaction();
List results=session.find("from Employee");
tx.commit();
return results;
在运行Session的find()方法时，Hibernate执行以下select语句：
select * from EMPLOYEES e
left outer join HOURLY_EMPLOYEES he on e.ID=he.EMPLOYEE_ID
left outer join SALARIED_EMPLOYEES se on e.ID=se.EMPLOYEE_ID;
select * from COMPANIES where ID=1;

Hibernate把EMPLOYEES表与HE表以及SE表进行左外连接，从而获得HourlyEmployee对象和SalariedEmployee对象的所有属性值。在这种映射方式下，Hibernate支持多态查询，对于以上查询语句获得的查询结果，如果HE表的EMPLOYEE_ID字段不为null，就创建HoulyEmployee实例，如果SE表的EMPLOYEE_ID字段不为null，就创建SalariedEmployee实例，这些实例所关联的Company对象也被加载。

（3）运行loadCompany()方法，它的代码如下：


tx = session.beginTransaction();
Company company=(Company)session.load(Company.class,new Long(id));
Hibernate.initialize(company.getEmployees());
tx.commit();

这种映射方式支持多态关联。如果在Company.hbm.xml文件中对employees集合设置了立即检索策略，那么Session的load()方法加载的Company对象的employees集合中包含所有关联的Employee对象。由于本书提供的Company.hbm.xml文件对employees集合设置了延迟检索策略，因此以上程序代码还通过Hibernate类的静态initialize()方法来显式初始化employees集合。

（4）运行saveEmployee(Employee employee)方法，它的代码如下：


tx = session.beginTransaction();
session.save(employee);
tx.commit();

在test()方法中，创建了一个HourlyEmployee实例，然后调用saveEmployee()方法保存这个实例：


Employee employee=new HourlyEmployee("Mary",300,company);
saveEmployee(employee);

Session的save()方法能判断employee变量实际引用的实例的类型，如果employee变量引用HourlyEmployee实例，就执行如下insert语句：


insert into EMPLOYEES (ID,NAME, COMPANY_ID) values (5, 'Mary', 1);
insert into HOURLY_EMPLOYEES (EMPLOYEE_ID ,RATE) values (5, 300);

可见，每保存一个HourlyEmployee对象，需要分别向EMPLOYEES表和HE表插入一条记录，EMPLOYEES表的记录和HE表的记录共享同一个主键。
