编写Eclipse插件的方法很简单，你只需要编写一个应用程序，并把它"添加"到Eclipse上。但是与编写音乐类似，在能够创作一部著作之前，首先必须学习大量的相关知识。

本文将讨论少许几个简单的GUI元素：

· 工具条按钮

· 菜单项

· 对话框

为了使用这些元素，我们将稍微修改已有的插件，顺便编写一个可供使用的工具类。

扩展点（Extension Points）

我们不能随意地向Eclipse用户界面的任何地方添加窗口小部件，只能在特殊的、指定的、有记载的位置添加。这些位置被称为扩展点（extension points）。在基本的Eclipse安装中存在数以百计可供使用的扩展点。插件自身也可以发布新的扩展点。我们来看一看列表中的扩展点。打开Invokatron项目（见天极网《Eclipse插件开发快速入门》）中的plugin.xml文件，进入"扩展"（Extensions）属性页。"所有扩展"树列出了插件的不同的窗口部件，根据它们出现时所在的扩展点来分类。例如Invokatron编辑器位于编辑器（org.eclipse.ui.editor）扩展点中。图1显示了这个属性页。

　图1：扩展页

现在请点击"添加"（ADD）按钮，出现了图2所示的列表。

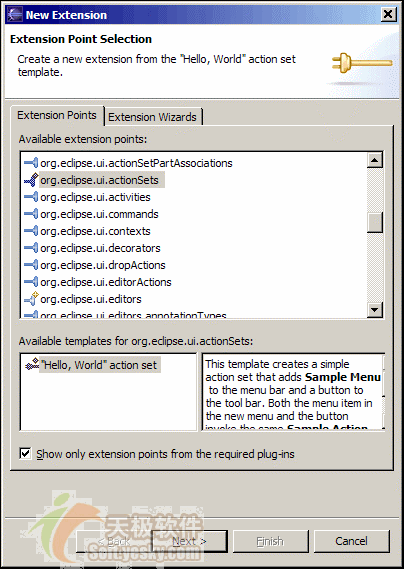

图2：新增扩展向导，扩展列表

上下滚动这个列表可以看到很多可供使用的扩展点。你可能注意到了有两种类型的扩展点：带有扩展模板的（用加号标识）和不带扩展模板的。大多数经常用到的扩展点都带有用于辅助开发扩展的模板。图2中选择的扩展点Action Set，带有一个叫做"Hello World"操作集的模板。当你选择某个模板的时候，会出现简短的描述。"下一个"页面将询问模板使用的参数。

现在请关闭向导并返回到"扩展"属性页。选择"Invokatron编辑器"。在这个属性页中，你可能注意到了我们在向导中为Invokatron编辑器输入的信息。正常的扩展需要一个唯一的标识符（ID字段）、一个供显示的名称（Name字段）和它所属的扩展点（Point字段）。从模板中建立的扩展（例如Invokatron编辑器）需要更多的参数。没有模板的扩展点也需要更多的信息，但是这些信息只能在文本编辑器中输入。

添加工具条按钮

现在我们已经了解了扩展点是什么，让我们来添加一个扩展吧。我们首先添加的是一个工具条按钮。这个按钮将调用我们前面建立的新的Invokatron向导。

添加工具条按钮有三个步骤：

1.声明一个新扩展。

2.用特定的标记来扩充该声明。

3.编写操作委托类

1.声明一个新扩展

我们已经知道怎样实现这个步骤了。简单地返回到扩展点下的plugin.xml编辑器。点击"添加"。工具条按钮在org.eclipse.ui.actionSets扩展点下面。不要使用模板，直接点击"完成"。输入下面一些内容：

· Id: NewInvokatronAction

· Name: New Invokatron Document Action

· Point: (使用默认值：org.eclipse.ui.actionSets)

返回plugin.xml属性页，Eclipse给这个文件添加了新的代码片断。

2.用特定的标记来扩充该声明

这个新扩展几乎毫无内容。我们在下面添加一些标记（tag）。你知道可以使用哪些标记吗？你可以右键点击"所有扩展"树中的元素，选择"新增"菜单，会得到一个列表。你也可以查看Eclipse文档。

现在我们看到自己可以在＜extension＞标记内部添加一个＜actionSet＞标记。它可以包含零个或多个＜menu＞标记，后面跟着零个或多个＜action＞标记，还可以选择使用＜description＞标记。但是其中最重要的标记是＜action＞。它可以同时描述工具条按钮和菜单项。>BR>下面是我们将添加的工具条按钮的XML代码片断。其中的新代码是黑体的。我们在后面会剖析这段代码。

＜extension id="NewInvokatronAction"
　　name="New Invokatron Document Action"
　　point="org.eclipse.ui.actionSets"＞
＜actionSet id="invokatron.actionSet"
　　label="Invokatron Actions"
　　visible="true"＞
　＜action id="invokatron.wizard.RunWizardAction"
　　　　toolbarPath="org.eclipse.ui.workbench.file/new.ext"
　　　　icon="icons/InvokatronIcon16.gif"
　　　　tooltip="Starts the New Invokatron Document Wizard."
　　　　class="invokatron.wizard.RunWizardAction"＞
　＜/action＞
＜/actionSet＞
＜/extension＞

所有这些操作都可以在plugin.xml编辑器中用图形化的方式来完成，但是我们查看XML以明确字段的完整文本内容。此处的＜actionSet＞标记只含有一个操作（action）。操作表现为菜单中的项或工具条中的按钮的对象。操作的属性实在太多了，你可以在在线文档中查阅。其中最有趣的一些属性是：

· id：操作的唯一标识符。可以用于在运行时引用操作。

· toolbarPath：放置工具条按钮的位置。

· icon：工具条按钮或菜单项左侧显示的图标。它是一个与开发目录关联的16×16的GIF文件。请把图片存放到Invokatron\icons文件夹中。这个文件夹已经被包含到二进制建立路径中，因此该图标将放入插件的文档目录中。

· tooltip：当鼠标停留在工具条按钮上的时候出现的文本内容。

· class：这些操作的完整的合格的类名称。

关于工具条路径

工具条路径（toolbar path）指出了添加工具条按钮的位置。由于任何人都可以建立工具条，而且有时候一个按钮可以包含子选项，因此我们用分层的标识符列表来访问这个位置。下面是经常用到的工具条列表和它们的路径：

· 文件： org.eclipse.ui.workbench.file 带有一些公共的分组标志（你可以添加按钮的更多的位置）：

　o "新建"区：new.ext
　　o "保存"区：save.ext
　　o "打印"区：print.ext
　　o "建立"区：build.ext

· 导航： org.eclipse.ui.workbench.navigate

· 载入： org.eclipse.debug.ui.launchActionSet

· 编辑器表示：org.eclipse.ui.edit.text.actionSet.presentation

· 搜索： org.eclipse.search.searchActionSet

· Java元素建立：org.eclipse.jdt.ui.JavaElementCreationActionSet

· 组： Team

· CVS： CVS

如果你提供的工具条ID不带有标志ID，你的按钮就会被添加到紧挨着这个工具条的一个新工具条之上。接着这个新工具条就可以被添加到Eclipse GUI上了。有时候你会看到使用工具条路径"正常的（Normal）"的插件。这是旧的名称转换。在Eclipse 3中这样使用的时候会建立一个叫作"Normal"的新工具条。如果你建立一个新工具条ID，你的工具条会被添加到"文件"工具条后面。

请注意"文件"工具条的"新建"组标志。这是我们添加自己的按钮的地方。由于标志ID是new.ext，完整的路径就是：

org.eclipse.ui.workbench.file/new.ext

3.编写操作委托类

最后一步是编写少量的用于实现操作的Java。这个类称为操作委托。

package invokatron.wizard;

public class RunWizardAction extends Action
implements IWorkbenchWindowActionDelegate {
　/** 操作被建立的时候调用*/
　public void init(IWorkbenchWindow window) {}

　/** 操作被删除的时候调用*/
　public void dispose() {}

　/** 操作被执行的时候调用 */
　public void run(IAction action) {
　　InvokatronWizard wizard= new InvokatronWizard();
　　Shell shell = PlatformUI.getWorkbench().getActiveWorkbenchWindow().getShell();
　　WizardDialog dialog= new WizardDialog(shell, wizard);
　　dialog.create();
　　dialog.open();
　}

　/** 编辑器中的对象被选中或取消选择的时候调用*/
　public void selectionChanged(IAction action, ISelection selection) {}
}

添加菜单项

你也许猜到了添加菜单项与添加工具条按钮的过程几乎相同。你也必须声明一个扩展（同种类型的）、用特定的标记（相同的标记）来扩充它，并编写操作类（相同的类）。其主要的不同点是扩展的声明。下面是菜单项的扩展XML代码（没有相应的工具条按钮）：

＜extension id="NewInvokatronAction"
　　　　name="New Invokatron Document Action"
　　　　point="org.eclipse.ui.actionSets"＞
　＜actionSet id="invokatron.actionSet"
　　　　label="Invokatron Actions"
　　　　visible="true"＞
　　　＜action id="invokatron.wizard.RunWizardAction"
　　　　　label="New Invokatron"
　　　　　menubarPath="file/new.ext"
　　　　　icon="icons/InvokatronIcon16.gif"
　　　　　tooltip="Starts the New Invokatron Document Wizard."
　　　　　class="invokatron.wizard.RunWizardAction"＞
　　　＜/action＞
　＜/actionSet＞
＜/extension＞

标签（label）属性包含了显示在菜单项上的文本内容。键盘快捷键用"&"符号表示，在XML中是&。下面是一个组合了菜单项和工具条按钮的例子：

＜extension id="NewInvokatronAction"
　　　name="New Invokatron Document Action"
　　　point="org.eclipse.ui.actionSets"＞
　＜actionSet id="invokatron.actionSet"
　　　　label="Invokatron Actions"
　　　　visible="true"＞
　　＜action id="invokatron.wizard.RunWizardAction"
　　　　　label="New Invokatron"
　　　　　menubarPath="file/new.ext"
　　　　　toolbarPath="org.eclipse.ui.workbench.file/new.ext"
　　　　　icon="icons/invokatronPicture.gif"
　　　　　tooltip="Starts the New Invokatron Document Wizard."
　　　　　class="invokatron.wizard.RunWizardAction"＞
　　＜/action＞
　＜/actionSet＞
＜/extension＞

菜单与工具条只有稍微的不同。工具条只有一个"层次"，而菜单有完整的层次。这也是用操作来声明菜单这种方法可行的原因。菜单都列举在＜actionSet＞标记之中，在＜action＞标记之上。它们的语法如下：

＜menu id="unique.ID"
＜!-- New menu at the top-level. The menubarPath
for actions inside this menu is: Special --＞
path="Special"
label="This is a parent menu item."＞
＜!-- Optional, the menubarPath for actions after
this separator is: Special/BelowBar --＞
＜separator name="BelowBar"＞
＜/menu＞

关于菜单条路径

菜单条路径（menubar path）指出了添加菜单项的位置。我们使用分层的标识符列表来访问这个位置。下面是经常使用的菜单条列表以及它们的路径和公共组标志：

· 文件：file

　o "开始" 区：fileStart

　o "新建"菜单内部的"附加"组标志： new/additions

　o "新建"区，在"新建"菜单下面：new.ext

　o "关闭" 区：close.ext

　o "保存" 区：save.ext

　o "打印" 区：print.ext

　o "打开" 区：open.ext

　o "导入" 区：import.ext

　o "附加" 区：additions

　o "最近的文档" 区：mru

　o "结束" 区：fileEnd

· 编辑： edit

　o "开始" 区：editStart

　o "撤销" 区：undo.ext

　o "剪切" 区：cut.ext

　o "查找" 区：find.ext

　o "添加" 区：add.ext

　o "结束" 区（有时不是结束）：fileEnd

　o "附加" 区：additions

· 源： org.eclipse.jdt.ui.source.menu

· 重构： org.eclipse.jdt.ui.refactoring.menu

· 导航： navigate

　o "开始"区：navStart

　o "Go To"菜单中的"附加"组标志： goTo/additions

　o "打开"区（有四个）：open.ext, open.ext2, open.ext3, and open.ext4

　o "显示"区（有四个）：show.ext, show.ext2, show.ext3, and show.ext4

　o "附加"区：additions

　o "结束"区：navEnd

· 搜索： org.eclipse.search.menu

· 项目： project

　o "开始"区：projStart

　o "打开"区：open.ext

　o "建立"区：build.ext

　o "附加"区：additions

　o "结束"区：projEnd

· 载入： launch

· 运行： org.eclipse.ui.run

· "附加"组标志：additions

· 窗口： window

　o "附加"区：additions

　o "结束"区：additionsend
　
　· 帮助： help

　o "开始"区：helpStart

　o "主要组"区：group.main.ext

　o "教程组"区：group.tutorials

　o "工具组"区：group.tools

　o "更新组"区：group.updates

　o "结束"区（有时候不是结束）： helpEnd

　o "附加"区：additions

　o "关于组"区：group.about.ext

如果你提供的菜单条ID不带有标志ID，那么你的菜单项将出现在这个菜单条的后面。如果你建立了一个新菜单条ID，你的菜单条就被添加到"项目"和"运行"菜单之间。

Eclipse开发者提示：请让工具条和菜单条ID、标志位置保持一致性。

请注意"文件"菜单的"新建"组标志。这是我们添加自己的菜单的位置。由于它的标志ID是new.ext，所以完整的路径是：file/new.ext

结果

操作集合中还有其它一些特性可供使用，包括快捷键、状态按钮、浮动图标、帮助内容和窗体工具条等等。操作集合只是记载的数十个扩展点中的一种类型的扩展。因此我们看到的只是冰山一角。但是至少它使我们理解了扩展点是如何工作的。我们看到的这些过程都是很好的。

在讲解向导自定义之前，我们看一下图3所显示的新工具条按钮和菜单项：

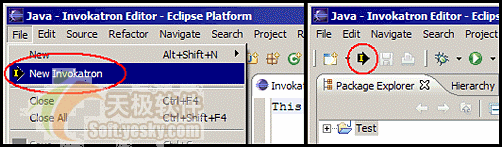

　图3：新的菜单项和工具条按钮

　标准对话框

Eclipse提供了所有的标准对话框和建立自定义对话框的简单途径。大多数标准对话框都是由org.eclipse.jface.dialogs.MessageDialog类提供的。这个类含有很多用于建立标准对话框的静态方法。下面表格列举了我们可以使用的标准对话框。

对话框类型	创建方法	与Swing中那些方法功能相同
确认（消息、询问图标、确认和取消按钮）	MessageDialog.openConfirm( Shell parent, String title, String message) ，用户点击"确认"就返回true，否则返回false。	JOptionPane.showConfirmDialog(...) passing the optionType JOptionPane.OK_CANCEL_OPTION
错误（消息、错误图标和确认按钮）	MessageDialog.openError( Shell parent, String title, String message)	JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.ERROR_MESSAGE
提示（消息、提示图标和确认按钮）	MessageDialog.openInformation( Shell parent, String title, String message)	JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.INFORMATION_MESSAGE
询问是否（消息、询问图标、是和否按钮）	MessageDialog.openQuestion( Shell parent, String title, String question) 用户点击"是"就返回true，否则返回false。	JOptionPane.showConfirmDialog(...) passing the optionType JOptionPane.YES_NO_OPTION
警告（消息、警告图标、确认按钮）	MessageDialog.openWarning( Shell parent, String title, String message)	JOptionPane.showMessageDialog(...) passing the messageType JOptionPane.WARNING_MESSAGE

有人可能认为使用标准对话框的时候，JOptionPane类比MessageDialog提供了更大的灵活性。但是归根结底，在MessageDialog的构造函数和自定义对话框的帮助下，你几乎可以实现所有的事务。MessageDialog中缺少而JOptionPane拥有的唯一的特性是在HTML中直接进行消息格式化。但是使用自定义对话框的时候是可以实现这种功能的。

对话框辅助类

现在我们知道了可供选择的类型了，让我们来建立Invokatron需要的对话框吧。有两个地方需要对话框：

· 代码生成过程的确认信息，是否覆盖前面的代码。

· 输入一个值的对话框（与JOptionPane.showInputDialog()类似）。

这个类中的第一个方法是用于确认代码覆盖的：

public static boolean openOverwriteDialog(Shell parent) {
　return MessageDialog.openConfirm(parent,
　"Confirmation",
　"You are about to overwrite your class. " +
　"Are you sure you want to continue?");
}

上面的代码非常简单，我们仅仅建立了一个常规的确认对话框。输入对话框有点麻烦：MessageDialog没有输入字段。我们只能建立一个新对话框类，可以是Dialog的子类。我们也可以建立MessageDialog的子类并重载它的createCustomArea()方法，添加输入字段。但是我们还有更简单的方法。

我们将使用InputDialog类：

public static String openInputDialog(
　Shell parent,
　String title,
　String question,
　String initialValue) {

　　InputDialog dlg = new InputDialog(
　　　parent,
　　　title,
　　　question,
　　　initialValue,
　　　null); //这是一个可供选择的有效的类
　　dlg.open();

　　if(dlg.getReturnCode()!=Window.OK) //点击"确认"了吗？
　　　return null;

　　return dlg.getValue();
}

我们的对话框辅助类完成了。你可以在图4中看到这些对话框。

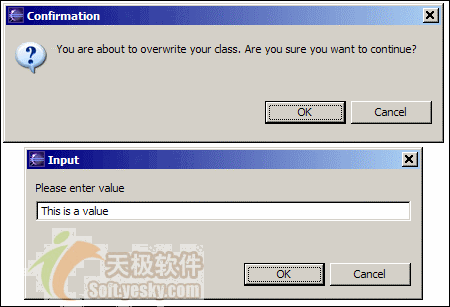

　图4：对话框

Eclipse交响乐

Eclipse与音乐类似；一旦你学会了如何使用那些可供使用的乐器，你就能编写自己的交响乐了。在本文中我们简短地了解了两类工具：扩展点和对话框。
