介质准备
Eclipse3.12下载地址：http://www.eclipse.org/downloads/
XMLBean2.10下载地址：http://xmlbeans.apache.org/sourceAndBinaries/index.html
JDK1.4+或JDK1.5+下载地址：http://java.sun.com/j2se/1.5.0/download.jsp
注：如果使用WebLogicServer，可以不用单独安装JDK，使用产品中自带的JDK即可
Eclipse配置
定义：
%XMLBEAN_HOME%：XMLBean的安装目录
%JAVA_HOME%：JDK安装目录
建立Java项目

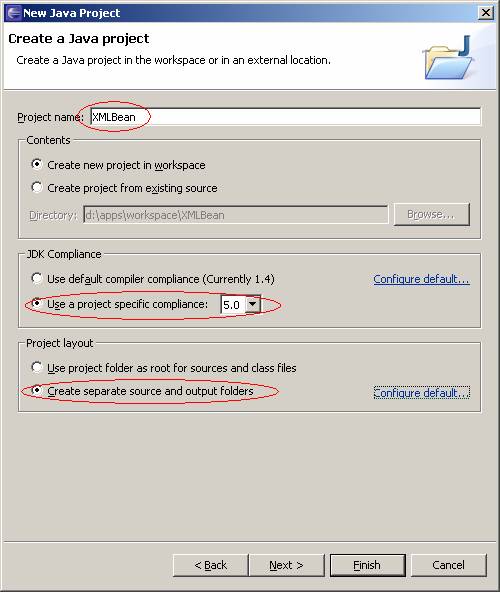

　由于想使用JDK1.5，所以选择5.0，为了项目管理方便，将原代码与生成的二进制文件分开存放
　

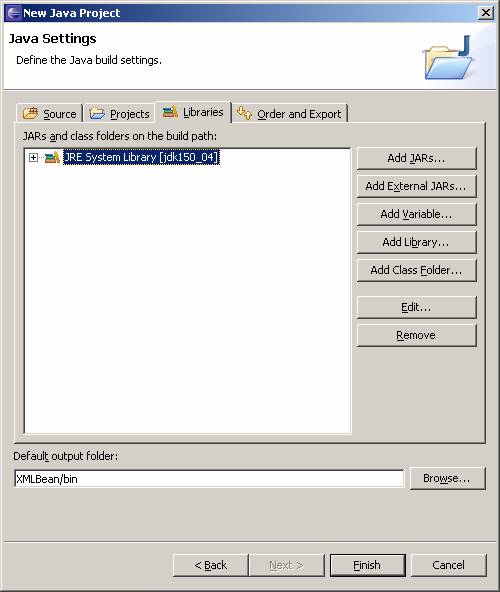

　一定要使用JDK而不是JRE，如果默认是JRE请重新定义
　

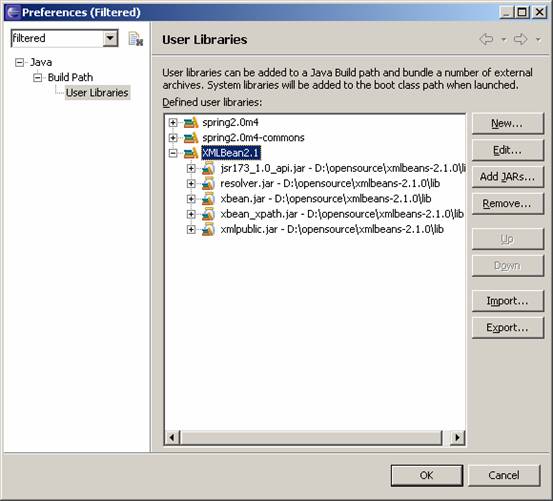

　定义自定义用户类库，并添加所有在%XMLBEAN_HOME%/lib下的Jar包
　
　
　
　将Eclipse调整到Resource视图，然后在根目录上添加dist（用来存放生成的jar包）和schemas（用于存放schema文件）目录
　
　在根目录上创建build.xml文件，并且定义ExternalTools
　
　指定ant脚本文件，指向刚才建立的build.xml文件
　
　将%XMLBEAN_HOME%/lib下的所有jar添加到classpath中
　
　确定使用指定的JDK
　

　3.测试
　修改build.xml
　内容如下：

<?xml version="1.0" encoding="UTF-8" ?>
<project name="xmlbean" default="build_all_schemas" basedir="." >

将测试用的Schema文件（easypo.xsd）放在Schemas目录下
　内容如下：

<xs:schema
xmlns:xs="http://www.w3.org/2001/XMLSchema"
xmlns:po="http://openuri.org/easypo"
targetNamespace="http://openuri.org/easypo"
elementFormDefault="qualified" >

<xs:element name="purchase-order" >
<xs:complexType>
<xs:sequence>
<xs:element name="customer" type="po:customer" />
<xs:element name="date" type="xs:dateTime" />
<xs:element name="line-item" type="po:line-item" minOccurs="0" maxOccurs="unbounded" />
<xs:element name="shipper" type="po:shipper" minOccurs="0" maxOccurs="1" />
</xs:sequence>
</xs:complexType>
</xs:element>

<xs:complexType name="customer" >
<xs:sequence>
<xs:element name="name" type="xs:string" />
<xs:element name="address" type="xs:string" />
</xs:sequence>
<xs:attribute name="age" type="xs:int" />
<xs:attribute name="moo" type="xs:int" default="100" />
<xs:attribute name="poo" type="xs:int" fixed="200" />
</xs:complexType>

<xs:complexType name="line-item" >
<xs:sequence>
<xs:element name="description" type="xs:string" />
<xs:element name="per-unit-ounces" type="xs:decimal" />
<xs:element name="price" type="xs:decimal" />
<xs:element name="quantity" type="xs:integer" />
</xs:sequence>
</xs:complexType>

<xs:complexType name="shipper" >
<xs:sequence>
<xs:element name="name" type="xs:string" />
<xs:element name="per-ounce-rate" type="xs:decimal" />
</xs:sequence>
</xs:complexType>

</xs:schema>

执行

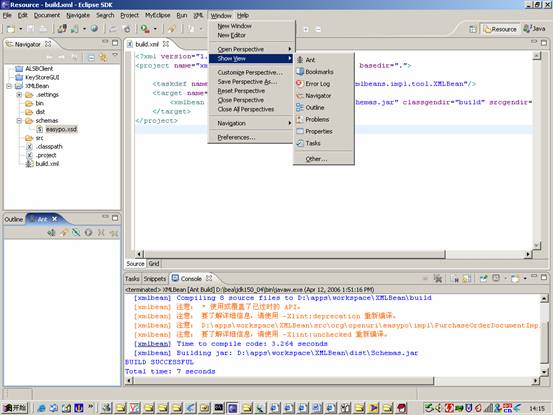

　显示Ant视图

　关联build.xml文件
　
　双击要执行的AntTask，成功后，会有些报错信息，可以忽略不计
