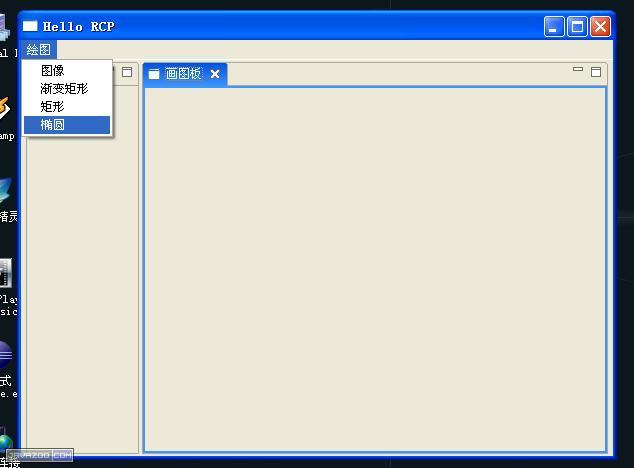

看完这篇文章，可以实现如下界面：

当我第一次看到RCP的时候，我就梦想着有一天能够用它开发界面华丽的2D和3D程序，经历过前面的探索，今天终于可以揭开2D绘图的神秘面纱。在包资源管理器的插件依赖项中，我们一眼就可以看到org.eclipse.swt.graphics包，毫无疑问，和2D绘图有关的类就在这个包中。还有一个org.eclipse.swt.opengl包也很引人注目，但是里面却只有GLCanvas类和GLData类，怎么也找不到传说中的GL类和GLU类，也许下一篇文章我会写出关于3D的内容，但也许这个计划会夭折。

我刚开始发现org.eclipse.swt.graphics包的时候，要使用包里面的类却不是那么容易。比如，从名称上可以看出Image类是处理图像的，但是它的构造函数无一例外都需要一个Device参数，于是，我迷惑了，Device，我该如何取得？再比如，GC类里面含有各种绘图的方法，但是GC的构造函数需要Drawable参数，那Drawable我又该如何获得呢？

于是，我在网上搜索关于SWT 2D方面的内容，终于，让我看到了别人这样构造Image和GC：
Image img = new Image(display,"pic.gif");
GC gc = new GC(Image);
你能看出什么？为什么display是Device的子类？为什么Image是Drawabe的子类？最简单的办法，使用Eclipse的类层次结构视图查看：

高，实在是高，在这里我不得不佩服SWT的设计者，在一开始，他们就把所有的控件都设计为可绘制的，而且使用Device来抽象绘图的设备。从图中可以看出，所有的控件都实现Drawable接口，Image也实现Drawable接口，而Device的子类Display和Printer刚好分别代表了屏幕和打印机。所有的谜团都在这里解决了，我们可以使用任何控件作为GC构造函数的参数来构造GC，然后绘图，而所有需要Device参数的地方，我们可以根据我们需要输出的设备是显示器还是打印机而分别选择Display或Printer。

在org.eclipse.swt.widgets包中，有一个Canvas类，不难看出，如果我们要绘图，这个控件是最佳选择了。在下面的代码中，我们可以通过选择不同的菜单，分别绘制椭圆，矩形，填充渐变色的矩形和一个图像，运行效果就是文章开头的图片。

视图CanvasView.java

 1 package  cn.blogjava.youxia.views;
 2
 3 import  org.eclipse.swt.widgets.Composite;
 4 import  org.eclipse.ui.part.ViewPart;
 5 import  org.eclipse.swt.widgets.Canvas;
 6 import  org.eclipse.swt.SWT;
 7 import  org.eclipse.swt.events. * ;
 8 import  org.eclipse.swt.graphics.Image;
 9 import  org.eclipse.ui.PlatformUI;
10
11 public   class  CanvasView  extends  ViewPart  {
12
13      public  Canvas canvas;
14     @Override
15      public   void  createPartControl(Composite parent)  {
16          //  TODO 自动生成方法存根
17         canvas  =   new  Canvas(parent,SWT.NONE);
18             }
19
20     @Override
21      public   void  setFocus()  {
22          //  TODO 自动生成方法存根
23
24     }
25
26 }
27

菜单项绘制椭圆DrawOvalAction.java的关键部分：

 1 public   void  run(IAction action)  {
 2          //  TODO 自动生成方法存根
 3         IViewReference[] vfs  =  window.getActivePage().getViewReferences();
 4         IViewPart vw;
 5          for ( int  i = 0 ; i < vfs.length; i ++ ) {
 6              vw  =  vfs[i].getView( false );
 7               if (vw.getTitle().equals( " 画图板 " )) {
 8                      GC gc  =   new  GC(((CanvasView)vw).canvas);
 9                      gc.drawOval( 80 ,  50 ,  100 ,  100 );
10                      gc.dispose();
11              }
12         }
13     }

菜单项绘制矩形DrawRectAction.java的关键部分：

 1 public   void  run(IAction action)  {
 2          //  TODO 自动生成方法存根
 3         IViewReference[] vfs  =  window.getActivePage().getViewReferences();
 4         IViewPart vw;
 5          for ( int  i = 0 ; i < vfs.length; i ++ ) {
 6              vw  =  vfs[i].getView( false );
 7               if (vw.getTitle().equals( " 画图板 " )) {
 8                      GC gc  =   new  GC(((CanvasView)vw).canvas);
 9                      gc.drawRectangle( 280 ,  50 ,  100 ,  100 );
10                      gc.dispose();
11              }
12         }
13
14     }

菜单项绘制渐变矩形DrawGradientAction.java的关键部分：

 1 public   void  run(IAction action)  {
 2          //  TODO 自动生成方法存根
 3         IViewReference[] vfs  =  window.getActivePage().getViewReferences();
 4         IViewPart vw;
 5          for ( int  i = 0 ; i < vfs.length; i ++ ) {
 6              vw  =  vfs[i].getView( false );
 7               if (vw.getTitle().equals( " 画图板 " )) {
 8                      GC gc  =   new  GC(((CanvasView)vw).canvas);
 9                      gc.setBackground(window.getShell().getDisplay().getSystemColor(SWT.COLOR_BLUE));
10                      gc.fillGradientRectangle( 80 , 200 , 100 , 100 , false );
11
12                      gc.dispose();
13              }
14         }
15
16     }

菜单项绘制图像DrawImageAction.java的关键部分：
　

 1 public   void  run(IAction action)  {
 2          //  TODO 自动生成方法存根
 3         IViewReference[] vfs  =  window.getActivePage().getViewReferences();
 4         IViewPart vw;
 5          for ( int  i = 0 ; i < vfs.length; i ++ ) {
 6              vw  =  vfs[i].getView( false );
 7               if (vw.getTitle().equals( " 画图板 " )) {
 8                      GC gc  =   new  GC(((CanvasView)vw).canvas);
 9                      Image img  =   new  Image(window.getShell().getDisplay(), " E:\\img.gif " );
10                      gc.drawImage(img,  280 ,  200 );
11                      gc.dispose();
12              }
13         }
14
15     }

上面的方法虽然实现了绘图，但是还有一个问题，就是一旦我们的窗口最小化或者被别的窗口遮挡后，图形就会消失。原因其实很简单，一旦我们的窗口最小化或者被别的窗口遮挡后，控件就需要重画，所以我们画的图形就不见了，如果要让控件重画的时候也能绘制图形，就应该使用canvas.addPaintListener()为控件添加Paint事件的监听器。示例代码见下。
　

 1 package  cn.blogjava.youxia.views;
 2
 3 import  org.eclipse.swt.widgets.Composite;
 4 import  org.eclipse.ui.part.ViewPart;
 5 import  org.eclipse.swt.widgets.Canvas;
 6 import  org.eclipse.swt.SWT;
 7 import  org.eclipse.swt.events. * ;
 8 import  org.eclipse.swt.graphics.Image;
 9 import  org.eclipse.ui.PlatformUI;
10
11 public   class  CanvasView  extends  ViewPart  {
12
13      public  Canvas canvas;
14     @Override
15      public   void  createPartControl(Composite parent)  {
16          //  TODO 自动生成方法存根
17         canvas  =   new  Canvas(parent,SWT.NONE);
18         canvas.addPaintListener( new  PaintListener()  {
19              public   void  paintControl(PaintEvent e)  {
20                  // 画椭圆
21                 e.gc.drawOval( 80 ,  50 ,  100 ,  100 );
22                  // 画矩形
23                 e.gc.drawRectangle( 280 ,  50 ,  100 ,  100 );
24                  // 画渐变矩形
25                 e.gc.setBackground(PlatformUI.getWorkbench().getDisplay().getSystemColor(SWT.COLOR_BLUE));
26                  e.gc.fillGradientRectangle( 80 , 200 , 100 , 100 , false );
27                   // 画图形
28                  Image img  =   new  Image(PlatformUI.getWorkbench().getDisplay(), " E:\\img.gif " );
29                  e.gc.drawImage(img,  280 ,  200 );
30
31         }
32         } );
33     }
34
35     @Override
36      public   void  setFocus()  {
37          //  TODO 自动生成方法存根
38
39     }
40
41 }
42

GC类的绘图方法很多，而且可以设置不同的前景色，背景色，画笔，画刷等等，还可以裁减图形，这些就靠我们慢慢探索了。
