使用myeclipse集成struts,hibernate,spring的一个示例程序

作者：佚名出处：IT168

在java 企业应用领域，ejb的功能强大同ejb的配置复杂，难于学习一样出名。但在以前我们又有什么办法呢？只有硬着头皮来学ejb。真有点“明知山有虎，偏向虎山行”的精神。现在形式有了乐观的变化，java开源的持续走红，使得开发java企业级应用不再局限于ejb领域。这里我主要介绍一下怎样采用开源的 Spring,Hibernate以及Struts构建一个轻量级的架构。

一、整体架构介绍

在软件工程领域，为了降低模块耦合度，提高模块的可重用性，分层一直是广为采纳的一个方法。其实分层还可以使开发人员专注于某一层进行开发，使得软件开发的分工变细，提高生产效率（这一点上堪比福特发明的流水线生产汽车的做法，各个工人负责特定部件的生产，最后组装）。

一个企业级的java应用，通常分为以下几层：UI层，业务逻辑层，数据持久层，域对象层。下面对这几层分别作简要介绍：

1． UI层：负责与用户交互，包括：接受用户的请求，把处理结果返回给用户。这里我们采用struts来UI层，虽然比起Tapestry以及JSF这些事件驱动的表现层技术而言，Struts的设计显得有些老土，但它目前仍是表现层事实上的标准，所以我们还是选用它。

2．业务逻辑层：主要负责具体的业务处理。通过Spring的IOC以及AOP实现各个功能的耦合相连

3．数据持久层：主要负责与底层的数据库打交道。这里我们采用Spring封装的Hibernate操作来简化实际的编码。主要的操作为CRUD（create ,read,update,delete）

4．域对象层：具体的实体类，如老师，学生等等这些具体的类（注意：需要与数据库中的某一标对应）。
以上只是简单介绍了各个层的划分以及各层所对应的开源框架，要详细了解各层的具层信息，需要访问 struts,hibernate,spring的官方网站。

二、实例分析

实例说明：一个网站登录的例子，比较简单，但能说明各层是如何协调工作的。

工具：jdk1.5,eclipse3.2,myeclipse5.0GA,mysql5.0,tomcat5.5，至于这几个工具到底该怎么装这里我就不多说了，大家不清楚的可以到网上搜搜。下面是具体操作步骤：

预备工作：用mysql创建一个test数据库，再创建一个user表，再创建两个字段username和password。脚本如下

DROP DATABASE IF EXISTS `test`;
CREATE DATABASE `test`
USE `test`;

CREATE TABLE `user` (
`id` int(11) NOT NULL auto_increment,
`username` varchar(30) NOT NULL default '',
`password` varchar(30) default '',
PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=gb2312;

打开myeclipse的database explore透视图

右键单击左侧的空白区域，点击 new 按钮

单击“configure database driver”来配置数据库的驱动，你必须有mysql的jdbc驱动，没有的到mysql的官方网站上下载。

测试数据库配置是否成功。

1．新建一个myeclipse的web工程

2．引入Spring包

右键工程名

注意：这里为了省得以后再添加spring的相关包，所以一次性的选中了所有的包。选中Copy选项，它会把这些包拷贝到/WebRoot/WEB-INF/lib目录下，方便以后的实际部署。

3．添加hibernate包

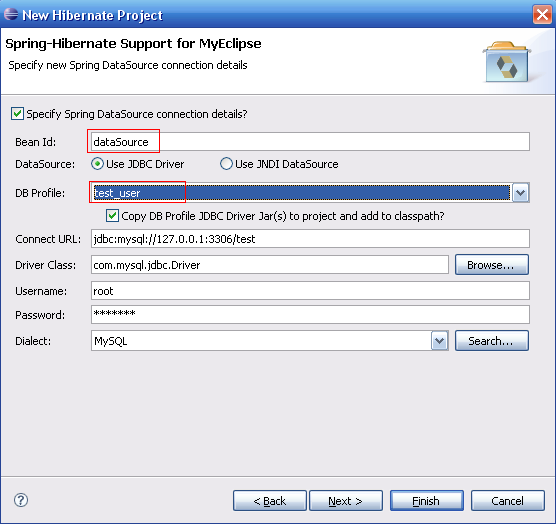

系统会检测到该工程已经添加了Spring包，选择使用Spring的配置文件

点击 next

最后点击Finish按钮即可。

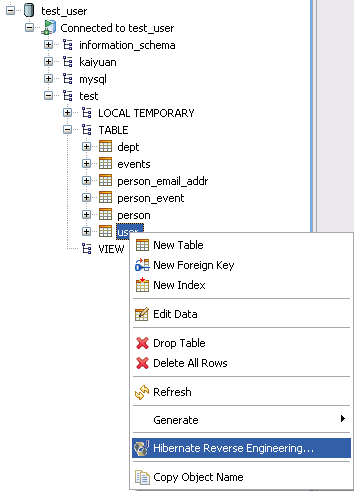

4切换到database explore视图，右键点击 user 表的“Hibrnate Reverse Engineering”

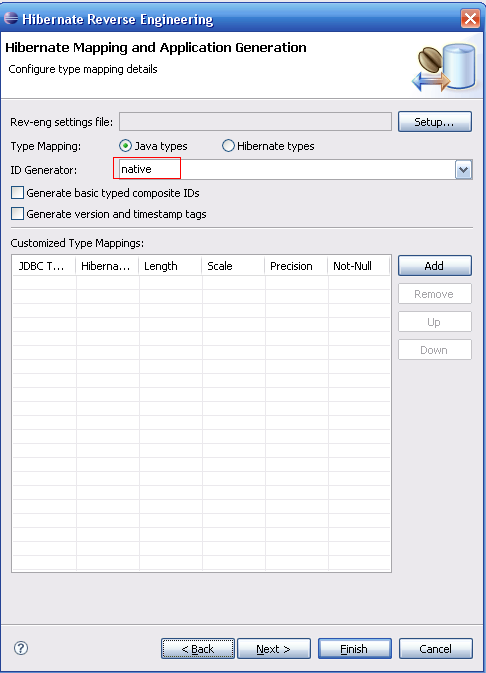

弹出如下窗口

点击 “next”

再单击finish

在包视图中可以看到 src下多了一个名为vo的package以及该包下的四个文件

为了更加直观地显示分层，我另建了一个名为dao的package,并把UserDAO.java移到dao中

同时注意在applicationContext.xml中把对UserDAO的引用部分也作相应修改。

5．建立业务逻辑层代码

新建一个名为service的包，再在里面建立一个Service类，代码如下

package service;
import java.util.List;
import vo.User;
import dao.UserDAO;
public class Service {
private UserDAO userDao;
public UserDAO getUserDao() {
return userDao;
}
public void setUserDao(UserDAO userDao) {
this.userDao = userDao;
}
public boolean isValid(User user) {//判断用户是否合法
List result = userDao.findByExample(user);
if (result.size() > 0)
return true;
else
return false;
}
}

同时在applicationContext.xml中添加如下配置
<bean id="service" class="service.Service" singleton="false">
<property name="userDao">
<ref bean="userDao" />
</property>
</bean>

6．配置UI层

添加struts包，方法同添加spring一样

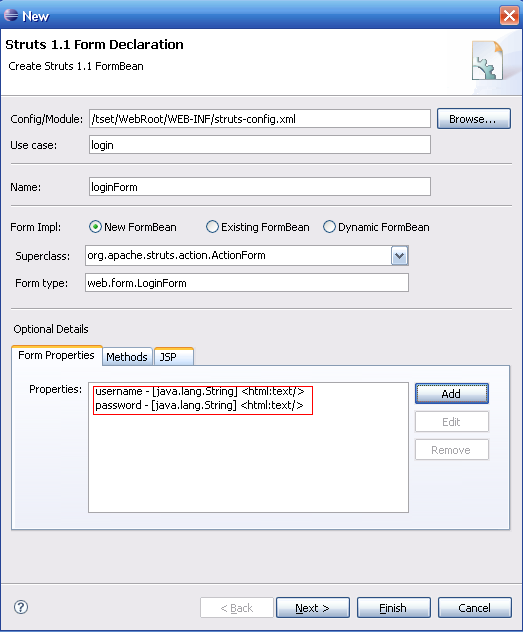

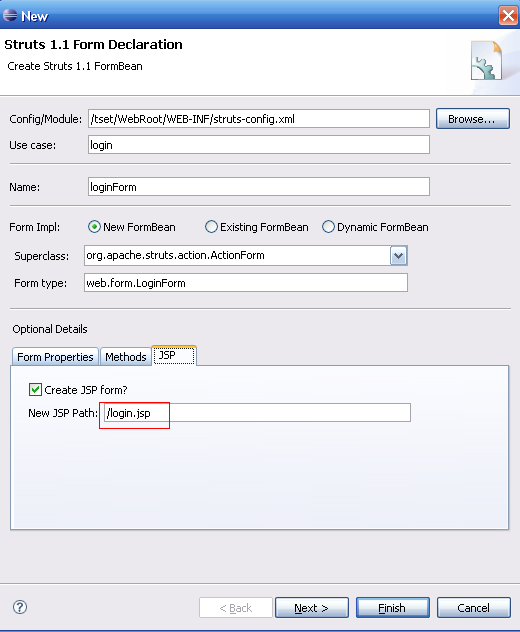

配置struts-config.xml文件，在空白区域右键单击 new 一个 action ,actionForm ,jsp

下一步

对forward作设置,增加succeed转到welcome.jsp,fail转到login.jsp

在WebRoot目录下建立一个welcome.jsp文件，显示用户登录成功后的欢迎信息。

6．把struts和spring连接起来

6．1修改struts-config.xml注意红色字体部分

再在strut-config.xml中添加如下代码

<plug-in className="org.springframework.web.struts.ContextLoaderPlugIn">
<set-property property="contextConfigLocation" value="/WEB-INF/classes/applicationContext.xml" />
</plug-in>>
6.2修改applicationContext，增加以下内容
<bean name="/login" class="web.action.LoginAction"
singleton="false">
<property name="service">
<ref bean="service" />
</property>
</bean>

6.3修改LoginAction.java部分代码，增加一个service变量，以及其 get/set方法（主要用于Spring IOC）。代码如下：

/*
* Generated by MyEclipse Struts
* Template path: templates/java/JavaClass.vtl
*/
package web.action;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import org.apache.struts.action.Action;
import org.apache.struts.action.ActionForm;
import org.apache.struts.action.ActionForward;
import org.apache.struts.action.ActionMapping;
import web.form.LoginForm;
import service.Service;
import vo.User;
/**
* MyEclipse Struts Creation date: 09-27-2006
*
* XDoclet definition:
*
* @struts.action path="/login" name="loginForm" input="/login.jsp"
* scope="request" validate="true"
* @struts.action-forward name="fail" path="/login.jsp"
* @struts.action-forward name="succeed" path="/welcome.jsp"
*/
public class LoginAction extends Action {
/*
* Generated Methods
*/
/**
* Method execute
*
* @param mapping
* @param form
* @param request
* @param response
* @return ActionForward
*/
private Service service;
public void setService(Service service) {
this.service = service;
}
public Service getService() {
return service;
}
public ActionForward execute(ActionMapping mapping, ActionForm form,
HttpServletRequest request, HttpServletResponse response) {
LoginForm loginForm = (LoginForm) form;// TODO Auto-generated method
// stub
User user = new User();
user.setPassword(loginForm.getPassword());
user.setUsername(loginForm.getUserName());
if (service.isValid(user))
return mapping.findForward("succeed");
else
return mapping.findForward("fail");
}
}

至此一个简单的登录已经做成。剩下的工作就是打包并发布你的应用了。
