Java ME的SIP API简介
作者：Emmanuel Proulx 出处：dev2dev.bea.com
| 本文将提供一个易于使用的方法来开发使用SIP的Java ME应用程序。同时还将检查随Java Wireless Toulkit发行的用于Java ME (JSR 180)的SIP API。本文还讨论了使用此技术的各种方法。您将看到能够运行于移动电话或仿真器的一个真正的SIP应用程序。 简介：SIP + Java =卓越移动电话和可连接到Internet的PDA越来越受到人们的欢迎。我的所有朋友都使用它们，并且结合使用了大量新的应用程序，。其中许多程序可以“连网”，不论是客户端/服务器还是点对点设备。 开发可移动的网络应用程序时，需要选择通讯协议。开发者可打开套接字并创建一个完全私有的协议。可使用具有私有API的SOAP，也可使用完全基于标准的方法。鉴于以下原因，我建议使用后者：
这就是我建议使用SIP进行移动网络编程的原因。SIP是移动运营商使用的标准连接协议。此外，它所使用的库也易于查找和使用。有关SIP简介，请参见介绍性文章： SIP简介，第1部分：SIP初探 （中文版）和 SIP简介，第2部分：SIP SERVLET（中文版） 使用Java ME为SIP编程非常简单。最新移动库构成了丰富的编程环境，这使得应用程序的开发变得轻而易举。 本文将介绍为移动电话构建简单的messenger移动电话客户端的方式。该方式使用SIP协议并使用Java ME库进行构建。此应用程序可单独运行，也可将其配置为使用SIP注册器，如BEA WebLogic SIP Server。 先决条件要从本文中获取最大收益，必须在开发环境中安装以下工具：
此外，还必须了解一点Java ME知识。有关这些软件的帮助信息，请阅读附录。 MEssenger应用程序我决定通过开发即时消息传递客户机应用程序来演示SIP在Java ME中的使用。此应用程序虽然简单，但可演示发送消息（REGISTER、MESSAGE）、处理响应和处理收到的消息等功能。 我将此应用程序命名为MEssenger（其发音为“mee-senger”，与Java ME中的“ME”一样，此处的“ME”表示Micro Edition）。它具有很简单的GUI（两页）。主页可用于收发消息。第二个页面用于配置应用程序。本文没有包含其他有趣的功能。 MEssenger的导航界面如图1所示。输入目标SIP地址和消息并选择menu中的Send后即可发送消息。该应用程序最近的五个事件可显示在下半个屏幕中。配置页面中可输入注册信息。 图1. MEssenger导航 在深入研究应用程序的代码前，我们先看一下应用程序的设计。 设计我们将要编写的应用程序由以下五种类和接口构成：
正如我先前说过，本文的目的不是介绍Java ME，因此接下来我将重点介绍SipManager类。有关其他类的详细信息，请参阅文本包含的源代码。 关于Java ME的SIP API使用Java ME进行SIP编程有些像套接字编程。它将显示打开和关闭客户机和服务器连接、数据流以及线程等概念。我将展示示例所需的所有不同类。首先我将列出此API的一些关键类：
使用这些类可以完成三种典型的“操作”。本文将依次介绍各操作：
在介绍这些操作前，需要做一些基础工作。我们先来看看如何创建SipManager。 创建SipManager虽然不必用此方法设计应用程序，我决定将整个SIP消息封装到一个单独的类中，即SipManager。正如前面提到的一样，这是一个可重用的类，没有假定其执行环境。 在现有MIDlet项目中创建新类。称为SipManager。现在使用Java编辑器开始编码。SipManager将实现以下接口： public class SipManager implements SipServerConnectionListener, SipRefreshListener, SipClientConnectionListener {
在显示信息时，单个构造函数将保存调用方的引用。它还发起注册（如果此功能已开启）并开始侦听到来的消息。我们将这称为“连接”。稍后我们会讨论连接问题。 public SipManager(MessageListener messageListener) throws IOException {
this.messageListener = messageListener; reconnect(); } SipManager包含许多字段。由于时间原因这里并不介绍这些琐碎代码。在这些字段中，某些字段是可在MEssenger configuration页面中进行修改的参数：

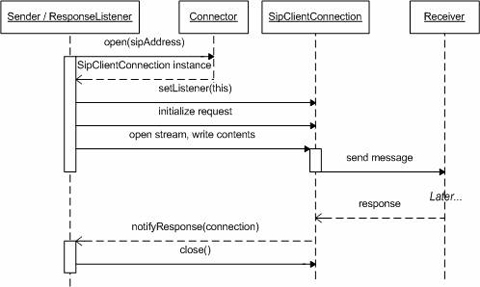

当然，所有这类参数均有获取者和设置者。 SipManager还包含其他私有成员，如SipConnectionNotifier对象，它可接收消息、要使用的地址、以及反复发送的请求的标识符。稍后我们会讨论此问题。 发送一个请求使用SIP可执行的最简单的操作是发送单个消息。图2说明了这一操作： 图2.发送一个请求 如图所示，发送消息的过程分为两部分。第一步是准备和发送消息。第二步是处理响应。我们来看一下执行此操作的代码。首先使用SipManager.sendMessage()方法执行第一步： public void sendMessage(final String destination, final String message) {
Thread t = new Thread() {
public void run() {
SipClientConnection connection = null;
OutputStream output = null;
try {
connection = (SipClientConnection) Connector
.open(destination);
connection.setListener(SipManager.this);
connection.initRequest("MESSAGE", null);
connection.setHeader("From", registeredAddress);
connection.setHeader("To", destination);
connection.setHeader("Content-Type", "text/plain");
connection.setHeader("Content-Length", String
.valueOf(message.length()));
output = connection.openContentOutputStream();
output.write(message.getBytes());
output.close();
output = null;
} catch (Throwable e) {
messageListener.notifyMessage("Error sending to "
+ destination + ": " + e.getMessage());
e.printStackTrace();
try {
if (output != null) {
output.close();
}
if (connection != null) {
connection.close();
}
} catch (IOException e1) {
e1.printStackTrace();
}
}
}
};
t.start();
}
您将注意到该方法开始了一个新线程。在此示例应用程序中的其他也会出现这种情况。为什么会这样呢？因为通讯需要耗费时间，而此时用户不希望GUI反应迟钝。此外，GUI线程在等待通信结束时会发生死锁，且通讯会触发GUI变更。 此示例代码相对简单。我将打开一个客户机连接，使用它接收响应，初始化请求类型并设置大量强制的标头。请求所需的大部分SIP标头会自动填充默认值。然后打开输出流并写入信息，最后关闭流。此时并没有关闭连接；还需等待响应到达。 值得注意的是：内容是可选的。请求可以为空。在此情况下，发送消息的方法是SipClientConnection.send()，而不只是关闭流。其他方法可用于自定义请求。包括：
对于待处理的响应，SipManager必须实现SipClientConnectionListener。这包含一个方法，即notifyResponse()。响应到达后系统会自动调用此方法。实现将首先检查与响应相关的请求，然后显示消息：
最后，关闭连接。 public void notifyResponse(SipClientConnection connection) {
try {
connection.receive(0);
String method = connection.getMethod();
if (method.equals("MESSAGE")) {
int status = connection.getStatusCode();
if (status == 200) {
messageListener.notifyMessage("Sent OK");
} else {
messageListener.notifyMessage("Error sending: " + status
+ " " + connection.getReasonPhrase());
}
return;
}
/* Registration code goes here. */
} catch (Throwable e) {
messageListener.notifyMessage("Error sending: " + e.getMessage());
} finally {
try {
connection.close();
} catch (IOException e) {
e.printStackTrace();
}
}
}
此操作结束。它真的很简单。让我们接着查看下一个操作。 接收请求处理传入的请求有两种方法。第一种方法是同步法，即阻截当前线程以等待要到达的请求。我认为这不是最好的方法，但如果用户知道接收请求的时间或大概的时间范围，则此方法就很有效。由于此方法使用有限，因此这里不准备介绍此技术。 第二种方法是打开“永久”服务器连接，在消息异步到达时收到通知。这是首选技术，并且我打算在此使用它。 图3显示了应用程序处理请求的方式： 图3.接收请求 与发送请求一样，接收请求也分为两步。第一步是在服务器连接中注册监听程序来监听到来的消息。第二步是收到请求到来的通知并发送响应。此代码片段将完成第一步： public void reconnect() {
Thread t = new Thread() {
public void run() {
doClose();
try {
sipConnection = (SipConnectionNotifier) Connector
.open("sip:" + port);
} catch (Throwable e) {
e.printStackTrace();
}
try {
sipConnection.setListener(SipManager.this);
contactAddress = "sip:" + username + "@"
+ sipConnection.getLocalAddress() + ":"
+ sipConnection.getLocalPort();
} catch (Throwable e) {
e.printStackTrace();
}
/* Registration code goes here. */
};
t.start();
}
注意Connector.open()的参数使用语法的方式： sip:port 不是应该使用sip:username@registraraddress:port吗？使用实际的SIP地址将创建客户机连接。在端口号后使用sip:或sips:将创建服务器连接。（创建服务器连接还有其他方法，但这些方法与了解MEssenger的工作方式无关。有关详细信息，请参阅SipConnection的Javadoc页面。） 接口SipConnectionNotifier很有趣。在此使用它来注册到来请求的监听程序。还可用它来检索设备地址。但是它并非有传言中的那样好，目前就我所知还没有实现的方法。（我也无法解释非SIP API不能实现的原因。）通过其acceptAndOpen()方法，还可将其用于阻塞和等待到来的请求。 此服务器连接打开之后，其会自动通知SipManager有请求消息到来。然后读取消息，并使用SipServerConnection对象发送相应的响应。方式如下： public void notifyRequest(SipConnectionNotifier notifier) {
SipServerConnection connection = null;
InputStream input = null;
try {
connection = notifier.acceptAndOpen(); //Shouldn't block
String size = connection.getHeader("Content-Length");
int length = Integer.parseInt(size);
if (length == 0) {
connection.initResponse(200);
connection.send();
return; //nothing else to do...
}
byte buffer[] = new byte[length];
int readSize;
input = connection.openContentInputStream();
readSize = input.read(buffer);
String from = connection.getHeader("From");
SipAddress sipAddress = new SipAddress(from);
from = sipAddress.getDisplayName();
if (from != null)
from = from.trim();
if ((from == null) || (from.equals("")))
from = sipAddress.getURI();
String message = "From " + from + ": ";
message += new String(buffer, 0, readSize);
messageListener.notifyMessage(message);
//All done, reply OK.
connection.initResponse(200);
connection.send();
} catch (Throwable e) {
e.printStackTrace();
} finally {
try {
if (input != null)
input.close();
if (connection != null)
connection.close();
} catch (Throwable e) {
e.printStackTrace();
}
}
}
参数SipConnectionNotifier是SipServerConnection对象的工厂。注意如何使用SipServerConnection接收请求和返回响应。方法SipServerConnection类似于SipClientConnection，包括获取和设置标头和内容的方法，当然被initResponse(int statusCode)替换的init...()方法除外。此外，还可使用setReasonPhrase(String reason)替换响应中状态代码旁的默认文本。 注意：关闭SipServerConnection不代表关闭了创建它的SipConnectionNotifier。这只表示当前操作结束。 现在我们来看一下最后一种操作。 发送重复请求REGISTER和SUBSCRIBE之类的请求是在特定间隔时间反复发送的请求。使用用于Java ME的SIP API中的刷新机制后，此作业可轻松完成。 重复请求包含的步骤如图4和图5所示。图4看起来类似于发送单个请求操作，但有一点不同。大家是否能发现不同之处？ 图4.首次注册 不同之处在于调用方法SipClientConnection.enableRefresh()。此方法用于自动刷新请求和为刷新事件指定侦听程序。返回的标识符稍后可用于停止刷新任务。我将稍加讨论。首个REGISTER消息的响应会被发送到notifyResponse()方法。 图5.后续注册 SipRefreshHelper在请求到期前会使用某种计时器计划请求更新。后续请求的响应被发送到之前提供的RefreshListener。 我们来看一下与图5对应的代码。之前我对代码进行了几行注释，如下所示： /* Registration code goes here. */ 此注释标记了必须插入注册代码片段的位置。第一个片段从reconnect()方法内发送第一个REGISTER消息。我将其标为粗体，如下所示： public void reconnect() {
Thread t = new Thread() {
public void run() {
// First half hidden for brevity
registeredAddress = "sip:" + username + "@" + registrar;
if (!register)
return;
try {
SipClientConnection registerConnection=createRegisterConnection();
registerConnection.setListener(SipManager.this);
refreshIdentifier = registerConnection
.enableRefresh(SipManager.this);
registerConnection.send();
registerConnection.close();
} catch (Throwable e) {
e.printStackTrace();
}
}
};
t.start();
}
代码本身一目了然。注意enableReferesh()方法的使用。作为方法notifyResponse()的一部分，下一段代码将作为第一个REGISTER消息的响应被调用： public void notifyResponse(SipClientConnection connection) {
try {
// First half hidden for brevity
if (method.equals("REGISTER")) {
int status = connection.getStatusCode();
if (status == 200) {
messageListener.notifyMessage("Registration OK");
} else {
messageListener.notifyMessage("Error registering: "
+ status + " " + connection.getReasonPhrase());
}
return;
}
} catch (Throwable e) {
messageListener.notifyMessage("Error sending: " + e.getMessage());
} finally {
try {
connection.close();
} catch (IOException e) {
e.printStackTrace();
}
}
}
注册代码的最后一个代码段实现RefreshListener接口。它由一个refreshEvent()方法组成： public void refreshEvent(int refreshID, int statusCode, String reasonPhrase) {
if (statusCode == 200) { //OK
messageListener.notifyMessage("Re-registered OK.");
}
else { //ERROR!
messageListener.notifyMessage("Error registering: " + statusCode);
SipRefreshHelper.getInstance().stop(refreshIdentifier);
}
}
此代码只显示了有关注册状态的消息，并且在出错情况下，将停止刷新计时器。 清理代码这个示例基本完成。惟一缺少的是执行清理操作的代码，它将关闭连接并停止刷新计时器。在应用程序关闭时可调用此代码。 public void close() {
Thread t = new Thread() {
public void run() {
doClose();
}
};
t.start();
}
protected void doClose() {
if (contactAddress == null)
return; //No need to unregister and close connection; there wasn't a connection.
try {
if (register)
SipRefreshHelper.getInstance().stop(refreshIdentifier);
} catch (Throwable e) {
e.printStackTrace();
}
try {
if (sipConnection != null) {
sipConnection.close();
sipConnection = null;
}
} catch (Throwable e) {
e.printStackTrace();
}
}
先停止刷新任务。这将发送未注册消息（Expires标头为0的REGISTER消息）。然后关闭服务器连接。在新线程中执行所有操作，以便不会中断GUI线程。 结束语小但实用的Messenger现在已经完成。要查看其实际操作，可参见下面的图6： 图6. MEssenger实际操作 或者，还可直接在移动电话上运行此应用程序！ 使用注册器如果要使用注册，则需要使用注册器。BEA WebLogic SIP Server附带了注册器和代理。本节将介绍如何配置和使用它们。 在编写本文时，此代理还不能处理SIP MESSAGE消息。我必须配置此代理，以使其可以处理此类消息。只需编辑文件C:\bea\sipserver30\samples\sipserver\examples\src\registrar\WEB-INF\sip.xml（此文件夹是默认安装文件夹；可以使用选择的任何安装文件夹）并添加以下标签，即可完成配置： <servlet-mapping> <servlet-name>proxy</servlet-name> <pattern> <equal> <var>request.method</var> <value>MESSAGE</value> </equal> </pattern> </servlet-mapping> 完成此操作后，使用以下步骤构建并部署注册器应用程序：
现在即可将MEssenger注册到SIP服务器了。 MEssenger还可与前面文章提到的ChatRoomServer servlet兼容。 下载
总结本文演示了使用Java ME进行SIP编程是多么简单。借助简单的MEssenger应用程序，还演示了许多有用的通信模式实现。简单的库与灵活的SIP相结合可开发出不计其数的应用程序。 现在，我朋友和我的移动电话都是启用IM的电话，我们经常使用它们聊天。让我们尽情享受移动电话带来的乐趣吧！ 参考资料
附录本注释介绍了安装和配置Java Wireless Toolkit和EclipseME的提示。旨在帮助大家在Java ME平台下开发SIP应用程序做准备。 Java Wireless Toolkit的安装提示 Java Wireless Toolkit (WTK)是一套可用于开发用于移动电话和类似设备的应用程序的工具。它包含大量库（包括用于Java ME的SIP API的实现）和一个仿真器，所有工具包装在一个易于安装的工具包中。这样便于在SIP开发环境下作出轻松选择。 有关最新Java Wireless Toolkit的下载，请参见Java ME下载页面：http://java.sun.com/javame/downloads 可导航到下载页面。在下载安装程序前，必须注册（免费）。在此还必须使用下载中心的用户名和密码登录。 Windows安装程序名类似于j2me_wireless_toolkit-x_y-windows.exe（其中，x和y分别表示主次版本号）。将文件下载到硬盘上。然后运行执行文件并按照屏幕上显示的步骤进行操作。Quick Time Player选项是可选的，它可帮助用户在仿真器中播放媒体文件。如果未显示Quick Time Player而用户又希望安装它，请转到此地址。 http://www.apple.com/quicktime/download/standalone.html EclipseME的安装提示Eclipse ME是用于Eclipse的插件，它有助于轻松开发Java ME应用程序。它与Java Wireless Toolkit完全集成。设置Eclipse ME分两步进行。第一步是安装EclipseME。第二步是对其进行配置。该部分将介绍第一步。 获取EclipseME最简便的方法是使用Eclipse Software Updates。先启动Eclipse，然后转到菜单Help > Software Updates > Find and Install。选择“Search for new features to install”，然后单击Next。在下一页上单击按钮New Remote Site。输入以下信息：
单击Finish。现在Eclipse即可在更新站点查找EclipseME。在下一个对话框中选择EclipseME并继续操作直到完成安装。 单击Install继续操作。安装完EclipseME后，必须重新启动Eclipse。 EclipseME的配置提示 前面我说过EclipseME是与Java Wireless Toolkit集成的。虽然如此，但要让它们协调运作还必须执行一些配置操作。以下是需要执行的步骤：
如果没有这些选项，调试则无法执行。 EclipseME配置提示安装现在结束。我们要测试一下程序是否能正常运行。
了解Java ME编程 有许多在线指南可供参考。请参见以下内容：
|
| |||
