在JAXWS2.0发布以前,用JAVA发布一个WebService是一件相当复杂的工作,令很多开发高手都望而却步;但随着JAXWS2.0、2.1版本的发布,通过大量使用JAVA
annotation特性,以及运用JAXB20规范来统一数据展示,从而大大简化和规范了开发过程,一些新的开源框架也随之诞生。Apache
CXF就是其中的佼佼者。它实现了JCP与Web Service2.1中一些重要标准。CXF简化了构造,集成,面向服务架构(SOA)业务组件与技术的灵活复用。在CXF中,Service使用WSDL标准定义并能够使用各种不同的消息格式(或binding)和网络协议(transports)包括SOAP、XML(通过HTTP或JMS)进行访问。
而OSGI技术更是JAVA社区近来的热点,它将面向contract,插件化,组件化的设计思想上升到一个理论的高度,推出了一系列的规范和参考实现;Spring
DM更是在OSGI基础上将Spring的DI能力扩充到OSGI层面,并对OSGI规范中缺少的部分加以补充和完善,使之成为更具有实践应用价值的框架。
这篇文件将介绍如何运用这两个开源项目来实现WebService的组件化发布。
环境:
Eclipse3.4
JDK1.605
CXF2.1.1
Spring DM1.0.3
第一步:在Eclipse下创建新的工作区;
第二步:导入Spring DM的Bundle,主要导入以下几个Bundle:
(1)org.springframework.bundle.osgi.core
(2)org.springframework.bundle.osgi.extender
(3)org.springframework.bundle.osgi.io
(4)org.springframework.bundle.spring.aop
(5)org.springframework.bundle.spring.beans
(6)org.springframework.bundle.spring.context
(7)org.springframework.bundle.spring.core
(8)org.springframework.osgi.aopalliance.osgi
第三步:导入其他Eclipse下的Bundle
(1)org.apache.commons.logging
(2)org.eclipse.equinox.http.jetty
(3)org.eclipse.equinox.http.servlet
(4)org.eclipse.osgi.services
(5)org.mortbay.jetty
设计的原则:
(1) CXF将被独立封装成一个Bundle;
(2) CXF Bundle对外提供OSGI服务,其他Bundle可以利用这个服务来发布Web Service;
(3) CXF内部缺省使用了Spring的库,而Spring DM环境也带了Spring 的库,所以在实现CXF Bundle的时候要使CXF运行于None
Spring模式;
(4) 充分考虑系统的封装型和可扩展能力;
(5) Web Service必须是动态发布;
实现:
OSGI服务侧的应用场景有两个,一个是将Web容器内嵌到OSGI环境中,另一种是将OSGI环境以WAR的方式发布到独立的Web容器中。这里使用的是第一种方式。所以在前面的Bundle列表中可以看到Jetty的Bundle。
如果使用方案一就需要通过一个OSGI的HTTP服务将外部的HTTP请求转发给CXF内部的Servlet,所以这里要使用OSGI的服务Bundle。
CXF2.1.1版本中包含很多第三方的库,这里需要清理一下,不是所有库都需要最终封装到CXF Bundle中,清理的库包括:
(1) CXF tools需要的库;包括jaxb-xjc-2.1.6.jar
(2) Jms库,因为这里不需要使用Jms;
(3) Spring的所有库;
(4) JAXB2.1的库,这两个库可以放到JDK6的lib\endorse目录下,做为公共库,替代JVM缺省的JAXB2.0的库;
(5) XMLBean的库,这里不使用XMLBean的编码方式;
(6) Log库,我们使用OSGI中的logging Bundle来实现log功能;
(7) Javax.ws的库,因为使用的环境是JDK6,这个库是给JDK5准备的;
(8) Jetty的库;
(9) Js和Json的库;
(10) Velocity库;
这里保留了REST方式需要的库。最后的保留的库列表:
abdera-core-0.4.0-incubating.jar
abdera-extensions-html-0.4.0-incubating.jar
abdera-extensions-json-0.4.0-incubating.jar
abdera-extensions-main-0.4.0-incubating.jar
abdera-i18n-0.4.0-incubating.jar
abdera-parser-0.4.0-incubating.jar
abdera-server-0.4.0-incubating.jar
commons-codec-1.3.jar
commons-httpclient-3.1.jar
commons-lang-2.4.jar
cxf-2.1.1.jar
cxf-manifest.jar
FastInfoset-1.2.2.jar
geronimo-activation_1.1_spec-1.0.2.jar
geronimo-annotation_1.0_spec-1.1.1.jar
geronimo-javamail_1.4_spec-1.3.jar
geronimo-jaxws_2.1_spec-1.0.jar
geronimo-stax-api_1.0_spec-1.0.1.jar
htmlparser-1.0.5.jar
jaxen-1.1.jar
jdom-1.0.jar
neethi-2.0.4.jar
opensaml-1.1.jar
saaj-api-1.3.jar
saaj-impl-1.3.jar
slf4j-api-1.3.1.jar
slf4j-jdk14-1.3.1.jar
stax-utils-20060502.jar
wsdl4j-1.6.1.jar
wss4j-1.5.4.jar
wstx-asl-3.2.4.jar
xml-resolver-1.2.jar
XmlSchema-1.4.2.jar
xmlsec-1.4.0.jar
创建CXFBundle:
创建时候一定要选择OSGI标准选项:
按照CXF的要求,如果使用非Spring的场景,需要使用CXFNonSpringServlet来接受HTTP请求,所以需要将这个Servlet注册给OSGI的Http服务:
public class CXFWrapperServlets extends CXFNonSpringServlet{
private static final long serialVersionUID = -6994879522066465447L;
private static Map BusMap = new HashMap();
public void init(ServletConfig servletConfig) throws ServletException
{
super.init(servletConfig);
BusMap.put("servletBus", getBus());
Bus bus = CXFWrapperServlets.getMyBus("servletBus");
BusFactory.setDefaultBus(bus);
}
...
注册类:
public class HttpServiceTracker extends ServiceTracker{
public HttpServiceTracker(BundleContext context) {
super(context, HttpService.class.getName(), null);
}
public Object addingService(ServiceReference reference) {
HttpService httpService = (HttpService) context.getService(reference);
try {
Servlet ss = (Servlet)new CXFWrapperServlets();
httpService.registerServlet("/services",ss , null, null);
} catch (Exception e) {
e.printStackTrace();
}
return httpService;
}
注意这里的注册路径” /services”,就是说访问http://localhost/services/*的所有HTTP请求都将发送给CXFWrapperServlets来处理。
定义Web Service注册接口:
public interface WSRegister {
public void Regiser(Object impl,String address);
}
这里的参数是Web Service的实现类和访问这个Web Service 的URL地址。接口实现类:
public class WSRegisterImpl implements WSRegister{
public void Regiser(Object impl,String address){
EndpointImpl endpoint = new EndpointImpl(impl);
endpoint.setAddress(address);
endpoint.publish();
...
下面是通过Spring DM提供的能力来发布这个OSGI服务。分别定义两个XML文件用于发布服务,一个文件是这样的:
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd">
context-class-loader="service-provider"/>
另一个文件是:
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:osgi="http://www.springframework.org/schema/osgi"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/osgi
http://www.springframework.org/schema/osgi/spring-osgi.xsd">
interface="CXFWrapper.interfaces.WSRegister" context-class-loader="service-provider">
这两个文件都要放到META-INF/spring目录下,这样Spring DM的运行时才会动态的实现OSGI的注册。
在CXFBundle的BundleActivator类中实现HTTP服务的启动:
public void start(BundleContext context){
httpServiceTracker = new HttpServiceTracker(context);
httpServiceTracker.open();;
}
然后是整理MANIFEST.MF文件:
Dependencies TAB页面在导入包选择中,导入如下包:
Import-Package:
javax.servlet;version="2.4.0",
javax.servlet.http;version="2.4.0",
org.apache.commons.logging;version="1.0.4",
org.osgi.framework;version="1.4.0",
org.osgi.service.http;version="1.2.0",
org.osgi.util.tracker;version="1.3.3"
Runtime TAB页面在导出包中要导出注册接口:
Export-Package: CXFWrapper.interfaces

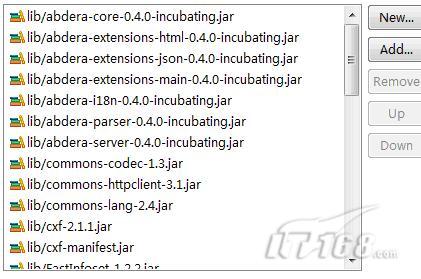

在Classpath输入框中,选择上面列出的所有保留的库。
![](images/f47ae980-07ea-4f9e-9514-52f33de6f890.jpg)
验证当前的工作正确
到目前为止,CXFBundle的基本工作已经完成,现在需要写一个Web Service的应用来验证当前的工作是正确的;
在设计Web Service应用Bundle的时候需要考虑以下几个事情:
1、 每个WebService应用的实现应该做为一个独立的Bundle运行;
2、 按照WebService的推荐设计方式,一般都是先定义好WSDL文件,然后根据这个文件定义的Contract来实现服务端和客户端;CXF提供了相关的工具将WSDl编译成桩代码。这个桩代码包括Web
Service接口的JAVA定义,以及由WSDL引用的XML Schema生成的关键数据对象。这些生成代码应该做为一个独立的DummyBundle来运行;
3、 这个DummyBundle要做为CXFBundle 的Required Bundle;
这里的WSDL文件使用的是CXF下载包中带的例子中的一个,读者可以在CXF的Sample目录中找到这个hello_world.wsdl文件;

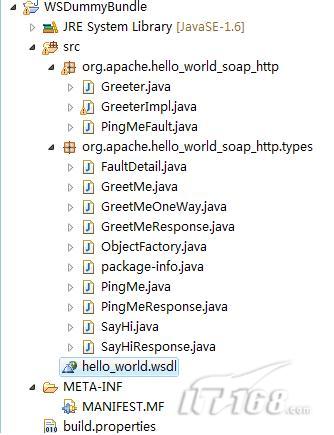

在Eclipse环境下建立一个新的Bundle,给名字为WsDummyBundle,这个Bundle不需要提供Active类!使用CXF提供的Wsdl2Java工具对这个WSDL进行编译,将编译生成的代码全部做为这个Bundle的内部实现:
![](images/11d5dc31-f60d-4db0-870b-1a64490fa124.jpg)
然后在MANIFEST.MF文件中的Runtime面板中导出这两个包:
Export-Package: org.apache.hello_world_soap_http,
org.apache.hello_world_soap_http.types
至此,构建WsDummyBundle的工作就算完成;
接下来创建WebService应用的实现Bundle:这个Bundle将使用Spring DM的能力来获取CXFBundle发布的Web
Service注册接口服务(WSRegister)来发布,所以首先要定义一个HelloWorldBean类,用于完成Web Service的注册:
public class HelloWorldBean {
private WSRegister register;
public void setRegister(WSRegister register){
this.register = register;
}
public WSRegister getRegister(){
return this.register;
}
public void start(){
GreeterImpl impl = new GreeterImpl();
register.Regiser(Greeter.class, impl, "/Greeter");
}
}
注意SpringDM将把WSRegister(OSGI服务)实例注射给register变量,在start方法中,实现最终的注册过程。
这里注意一下调用Regiser函数时的Address参数,这里只需要给出一个相对路径就可以了,最终WebService将被发布在http://localhost/services/Greeter这个URL上。
由于这里使用了WSRegister这个接口定义,所以在MANIFEST.MF文件中要导入CXFWrapper.interfaces;
定义类MyGreeterImp来实现WSDL定义的接口:
@javax.jws.WebService(name = "Greeter",
serviceName = "SOAPService",
portName = "SoapPort",
targetNamespace = "http://apache.org/hello_world_soap_http",
wsdlLocation = "http://localhost/internal/hello_world.wsdl",
endpointInterface = "org.apache.hello_world_soap_http.Greeter")
public class MyGreeterImpl extends Greeter{
...
}
由于这里使用了Greeter接口和其他WSDL桩代码定义的类,所以在MANIFEST.MF文件中要导入
org.apache.hello_world_soap_http,
org.apache.hello_world_soap_http.types
这两个包;
这里还需要注意,如果wsdlLocation给出,处理要稍微复杂些:hello_world.wsdl文件必须能够通过这个wsdlLocation指定的URL:http://localhost/internal/hello_world.wsdl访问到。这个URL可以根据具体情况来配置!
为了使WSDL能够被正确的访问到,需要再次使用OSGI的Http服务,这次暴露出来的不是Servlet而是WSDL文件:
private class WSDLServiceTracker extends ServiceTracker{
public Object addingService(ServiceReference reference) {
HttpService httpService = (HttpService) context.getService(reference);
try {
httpService.registerResources("/internal/hello_world.wsdl",
"/hello_world.wsdl", null);
} catch (Exception e) {
...
然后要在HelloWorldBean中启动这个ServiceTracker:
public void start(){
httpServiceTracker = new WSDLServiceTracker(context);
httpServiceTracker.open();
GreeterImpl impl = new GreeterImpl();
register.Regiser(Greeter.class, impl, "/Greeter");
}
如果wsdlLocation没有给出,CXF将通过反射机制来获取JAXWS2.1运行时所必须的信息。
最后要定义SpringDM要求的配置文件,同样有两个,都要放置在META-INF/spring目录下,一个是标准的Spring
Bean定义文件:
init-method="start" >
另一个是SpringDM的OSGI服务配置文件:
注意这里的osgi:reference的id和上面property的ref属性值应该相同。
至此这个Bundle的实现完成。

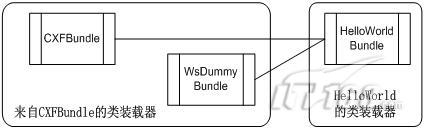

最后要对CXFBundle做一些收尾的工作,由于Bundle和Bundle之间使用了不同的类加载器,所以必须使用导入导出的方式让不同的Bundle实现类的共享。CXF的运行时需要能够看到任何被注册服务所必须的桩类信息,所以CXFBundle也必须要导入WsDummyBundle导出的所有包。但是从工程的角度来说WsDummyBundle导出什么库不是事先确定的,需要根据具体的WebSevice来确定,因此每次发布新的WebService的时候,都需要修改CXFBundle得到MANIFEST.MF文件,这是非常麻烦的一件事情。
如果将WsDummyBundle做为CXFBundle的Required Bundle,那么WsDummyBundle将被和CXFBundle相同的类加载器加载,WsDummyBundle包含的所有类对CXF都缺省可见,这样的话发布新的服务就非常的简单:
1、 将桩代码封装到WsDummyBundle中,导出必要的包;
2、 实现你的WebService Bundle;
3、 运行就可以了,不需要对CXFBundle做任何改动!
基于上述的讨论,因此要在CXFBundle的MANIFEST.MF的Dependencies页面加入
Require-Bundle: WSDummyBundle
![](images/2aa415cc-a474-4b36-b335-c58de21b2d7c.jpg)
运行整个系统,使用ss命令查看Bundle的状态:
ss
Framework is launched.
id State Bundle
0 ACTIVE org.eclipse.osgi_3.4.0.v20080605-1900
10 ACTIVE org.apache.commons.logging_1.0.4.v20080605-1930
19 ACTIVE org.eclipse.osgi.services_3.1.200.v20071203
29 ACTIVE org.springframework.bundle.spring.core_2.5.1
30 ACTIVE org.springframework.bundle.osgi.io_1.0.3
31 ACTIVE org.springframework.bundle.osgi.extender_1.0.3
32 ACTIVE org.eclipse.equinox.http.servlet_1.0.100.v20080427-0830
33 ACTIVE org.eclipse.equinox.http.jetty_1.1.0.v20080425
34 ACTIVE org.springframework.bundle.osgi.core_1.0.3
35 ACTIVE org.springframework.bundle.spring.context_2.5.1
36 ACTIVE org.springframework.bundle.spring.beans_2.5.1
37 ACTIVE javax.servlet_2.4.0.v200806031604
42 ACTIVE org.mortbay.jetty_5.1.14.v200806031611
43 ACTIVE org.springframework.osgi.aopalliance.osgi_1.0.0.SNAPSHOT
46 ACTIVE WSDummyBundle_1.0.0
47 ACTIVE org.springframework.bundle.spring.aop_2.5.1
49 ACTIVE CXFWrapper_1.0.0
50 ACTIVE HelloWorldBundle_1.0.0

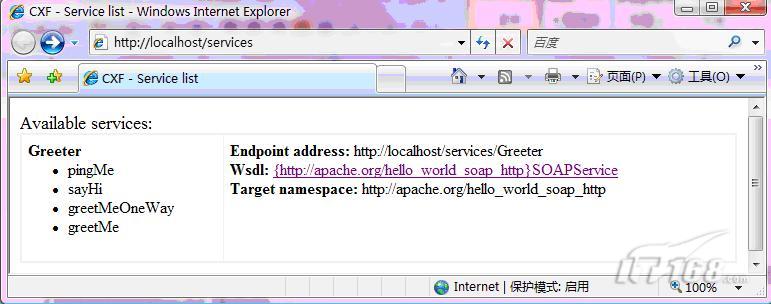

通过IE浏览器访问地址http://localhost/services,将展示如下信息,这个信息是CXFNonSpringServlet提供的:
![](images/eecf91f8-16e3-4daa-8016-022c706a560a.jpg)

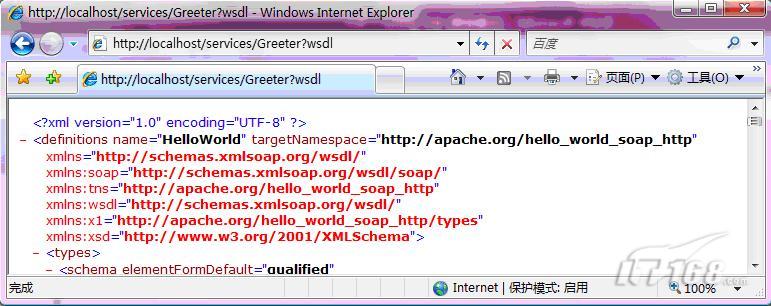

点击WSDL连接,就可以看到完整的关于这个WebService的WSDL信息;
![](images/1dafccfb-ad9a-4c9f-bc04-1cd42ee7cbcf.jpg)
讨论:
1、 关于CXF的Bus:

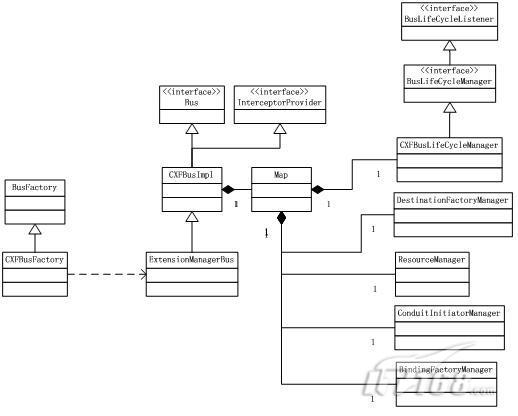

CXF中的Bus是CXF中的核心部件,并不是我们传统上提到的通讯层面的总线,而更像一个公共服务和组件的存放仓库。这有点类似Corba中的命名服务或是JEE环境下的JDNI注册树。它使用JAVA类的meta类做为查找索引,缺省情况下,注册了如下几个核心类:
a) CXFBusLifeCycleManager类,实现observer模式,用于发送Bus的起停事件;
b) DestinationFactoryManager类,传输层的发送端口抽象类,用于创建SOAP消息发送通道;
c) ResourceManager类,资源读取工具,主要读取配置文件,WSDL文件等;
d) ConduitInitiatorManager类,传输层的接收端口抽象类,用于创建SOAP消息的接收通道;
e) BindingFactoryManager类,SOAP绑定工厂类,实现JAXWS2.1规范要求;
![](images/9d1e2780-2126-42c8-9f80-bd99ef41e989.jpg)

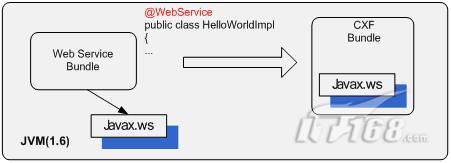

2、关于OSGI环境下类的可见性问题
OSGI中的每个Bundle都是使用独立的类装载器;类装载器本身就为其装载的类创建了一个无形的名字空间,因此即使是相同的类,被不同的装载器装载后,彼此也变成的了不同的类。所以在开发OSGI应用的时候经常要主要此类的问题的发生,特别是当出现ClassCastException和classDefinitionNotFound的时候要特别警惕是否是由于类装载器引入的问题。这里举一个稍微复杂的例子:
![](images/03c07370-0256-47a2-bd2a-446373618a9e.jpg)
在前面清理CXF的第三方库中,我曾经单独提到Javax.ws的库在JDK6的环境下要从CXF的lib目录下移除。现在看看如果不移掉,会有什么问题:
首先JDK6中已经定义了Javax.ws,在JVM启动后,它就被缺省的类装载器装载。那么WebService Bundle缺省情况下也将使用JVM的Javax.ws库。而CXF
Bundle则不同,它自己的类装载器装载了另外一套Javax.ws库(Bundle中的类搜索优先级别是先Bundle自己的classpath,然后才是外部的)。所以当WebService
Bundle通过CXF Bundle暴露的OSGI服务注册WebService时,接口类上的annotation @WebService(注意这个annotation使用的是JVM的Javax.ws)对于CXF
Bundle就是不可见的,于是从CXF Bundle的角度来看,客户端提供了一个纯的,没有任何annotation修饰的类,同时这个类也没有提供任何WSDL文件的信息,最终导致注册失败。
|
