使用 Spring，JSF，EJB3 设计企业应用程序


2009-08-17 作者：周 行 来源：IBM

本文内容包括：
在本文中，作者使用 Eclipse 开发了一个简单的应用，演示了使用 Spring 集成 Java EE 5 核心框架 - EJB 3.0 和 JSF 1.2 的过程。您将看到，Spring 使得访问和实现 EJB 更加方便。

概述

Java EE 5.0 的核心框架是 EJB(Enterprise JavaBeans)3.0 和 JSF(JavaServerFaces)1.2 。 EJB 3.0 是一个基于 POJO(Plain Old Java Objects) 的服务端业务服务和数据库持久化的组件模型。 JSF 是一个基于 MVC(Model-View-Controller) 的 Web 应用框架。大多数的应用都将包含有业务逻辑的 EJB3 组件和用于 Web 应用前端显示的 JSF 组件。从表面上看，EJB3 和 JSF 互补，但是他们是根据各自的理念设计的独立的框架，这二者都无法独自解决所有的计算问题。例如，EJB3 使用注解（annotation）来配置服务，而 JSF 使用的是 XML 文件。 EJB3 和 JSF 组件在框架层面上是互不敏感，最好结合使用。但是 Java EE 5 规范并没有提供如何整合这两个组件模型的标准方法。要整合 EJB3 和 JSF，开发者必须手动地将业务组件(EJB) 与 Web 组件(JSF) 联结起来，以便能跨框架调用方法。

Spring 作为一个轻量级的容器，常被认为是 EJB 的替代品，对于很多应用情况，采用 Spring 作为容器，并借助它对事务和 ORM 等的支持，是一种比采用 EJB 容器以实现同样功能的另一个选择。但也不是使用了 Spring 就不能使用 EJB 了。实际上，Spring 使得访问和实现 EJB 更加方便。 Spring 分别提供了集成 JSF 和 EJB 的方法。本文将使用 Eclipse 开发一个示例来演示这个过程。

示例介绍

本文的示例实现了对产品信息的增删改查等基本操作。只用到了一个域模型：Product，下面是它的 UML 图：

图 1. Product 类图
图 1. Product 类图

搭建开发环境

本文的开发平台采用的是 Windows Vista 操作系统，因此以下的环境设置都是针 WindowsVista 操作系统的。

  • 从 Java 站点 下载最新的 JDK，并安装至任意目录下。本文采用的是 jdk1.6.0_01 。
  • 从 Eclipse 站点 下载 Eclipse for Java EE Developers 3.4 或更新版本，解压至任意目录。本文采用的是 eclipse3.4.1 。
  • 从 JBoss 站点 下载 Jboss Application Server 4.2 或更新版本，解压至任意目录。本文采用的是 jboss-4.2.2.GA 。
  • 从 Spring 站点 下载 Spring Framework 2.5 或更新版本，解压至任意目录。本文采用的是 spring-framework-2.5.4 。

创建 EAR Application Project

  1. 设置 JRE，这一步在 JBoss 运行时需要。依次打开 Windows > Preferences > Java > Installed JRES，确保选中的 JRE 的 Locaton 为 JDK 的安装目录。本文 JDK 安装目录为 C:\soft\Java\jdk1.6.0_01 。

    图 2. 设置 JDK
    图 2. 设置 JDK
    　
  2. 设置 Server Runtime Environments，这一步配置应用程序的运行环境。依次打开 Windows > Preferences > Server > Runtime Environments，点击 Add 按钮，选择 JBoss > JBoss v4.2，点击 Next 。 JRE 选择第一步中设置的 JRE，本文中为 jdk1.6.0_01，Application Server Directory 选择 [Jboss 安装目录 ]/ server/default 。点击完成按钮。如下图：

    图 3. 配置运行环境
    图 3. 配置运行环境
    　
  3. 新建名称为 simple 的 EAR Application Project，这个工程包括 3 个工程，分别是 JPA Project、EJB Project、WEB Project，以下步骤将分别介绍这三个工程。 Target Runtime 为 JBoss v4.2，EAR version 为 5.0，Configuration 为 Default Configuration for JBoss v4.2 。如下图：

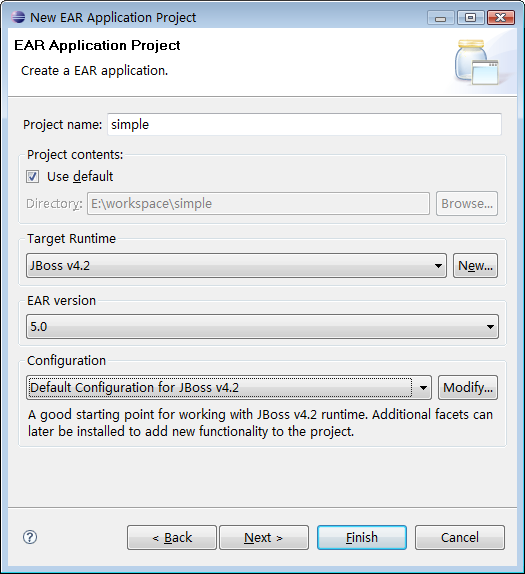

    图 4. 创建 EAR 工程项目
    图 4. 创建 EAR 工程项目

    点击 Next 选择 Generate Deployment Descriptor，点击完成。

开发 JPA Project

  1. 新建名称为 simpleJPA 的 JPA 工程，Configuration 为 Default Configuration for JBoss v4.2，选中 Add project to anEAR，如下图：

    图 5. 创建 JPA 项目
    图 5. 创建 JPA 项目

    点击 Next，选择默认，点击完成。

  2. 编辑 JPA persistence.xml 文件，内容如下：

    清单 1. JPA persistence.xml 文件
    　

<?xml version="1.0" encoding="UTF-8"?>
<persistence version="1.0"
  xmlns="http://java.sun.com/xml/ns/persistence"
  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://java.sun.com/xml/ns/persistence
  http://java.sun.com/xml/ns/persistence/persistence_1_0.xsd">
  <persistence-unit name="simpleJPA">
    <!-- 使用JBoss默认的数据源 -->
    <jta-data-source>java:/DefaultDS</jta-data-source>
    <properties>
      <!-- 使用Hibernate的hbm2ddl工具在启动时生成表结构 -->
      <property name="hibernate.hbm2ddl.auto" value="update"/>
      <!-- 显示最终执行的SQL -->
      <property name="hibernate.show_sql" value="true" />
      <!-- 格式化显示的SQL -->
      <property name="hibernate.format_sql" value="true" />
    </properties>
  </persistence-unit>
</persistence>

    persistence-unit 节点可以有一个或多个，每个 persistence-unit 节点定义了持久化内容名称、使用的数据源及持久化产品专有属性。 name 属性定义了 persistence-unit 的名称，该属性是必需的，本例设置的名称为“ simpleJPA ”。

    在 JavaEE 环境中的默认的事务是 JTA，而在 JavaSE 环境中则为 RESOURCE_LOCAL 。使用 <jta-data-source> 指定数据源的 JNDI 名称。 Jboss 数据源的 JNDI 名称在局部命名空间，因此数据源名称前必须带有 java:/ 前缀，数据源名称大小写敏感。在本文中采用 JBoss 容器中默认的数据源，JNDI 为 java:/DefaultDS，详情请查看：[Jboss 安装目录]/server/default/deployhsqldb-ds.xml。

    <properties> 指定持久化产品的专有属性，各个应用服务器使用的持久化产品都不一样，如 Jboss 使用 Hibernate，weblogic 使用 Kodo（实际上是基于 OpenJPA 的封装），glassfish/sun application server/Oralce 使用 Toplink 。对于 Hibernate 而言，它的 hibernate.hbm2ddl.auto 属性指定实体 Bean 发布时是否同步数据库结构， 如果 hibernate.hbm2ddl.auto 的值设为 create-drop，实体 Bean 发布及卸载时将自动创建及删除相应数据库表（注意：Jboss 服务器启动或关闭时也会引发实体 Bean 的发布及卸载）。 TopLink 产品的 toplink.ddl-generation 属性也起到同样的作用。关于 Hibernate 的可用属性及默认值您可以在 [Jboss 安装目录]\server\default\deploy\ejb3.deployer\META-INF/persistence.properties 文件中找到。在开发阶段，Hibernate 的 hibernate.show_sql 和 hibernate.format_sql 属性特别有用，它们可以格式化显示 Hibernate 执行的 SQL 语句。

  3. 新建名称为 org.zhouxing.simple.Product 的 Entity class, 根据示例介绍小节中的 UML 类图添加 Entity Fields，如下图：

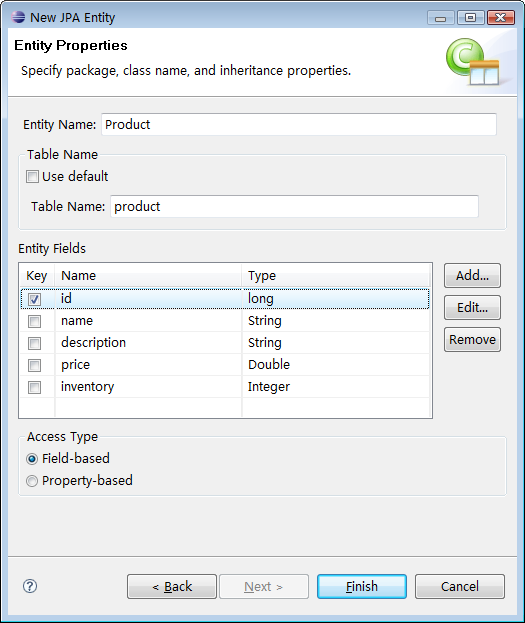

    图 6. 新建 Entity class
    图 6. 新建 Entity class

    id 为主键，在 EJB3.0 中，每个实体 Bean 必须具有一个主键，主键可以是基本类型，也可以是一个类。主键既作为实体 Bean 在内存中的标识符，也作为数据表中一行的标识符。它在实体 Bean 中是不可缺少的，并且必须是唯一的

    表名为 product。实体 Bean 的成员属性分别映射到 product 表的对应字段。

  4. 修改主键的生成方式为自增，给主键添加如下代码：
    @GeneratedValue(strategy = GenerationType.AUTO)

    @javax.persistence.GeneratedValue 注释指定主键值生成方式，该注释与 @Id 注释结合使用在主键属性上。只有在使用持久化驱动生成数据表 schema 时才需指定该注释。如果您的数据表已经存在，那么该注释不需要指定。 strategy() 属性指定字段值生成策略。 GenerationType.AUTO：由容器根据数据库类型选择一种合适的生成方式，这种方式带有随机性，不同的 JPA 实现产品的做法各有不同 (JBoss 将 JPA 实现为 Hibernate)，对于本文而言，Hibernate 知道 HSQL 支持 ID 自增长，所以会选择 GenerationType.IDENTITY。

    清单 2. 修改之后的代码
    　

package org.zhouxing.simple;

import java.io.Serializable;

import javax.persistence.Entity;
import javax.persistence.GeneratedValue;
import javax.persistence.GenerationType;
import javax.persistence.Id;
import javax.persistence.Table;

/**
Entity implementation class for Entity: Product
*/
@Entity
@Table(name = "product")
public class Product implements Serializable {

    @Id
    @GeneratedValue(strategy = GenerationType.AUTO)
    private long id;
    private String name;
    private String description;
    private Double price;
    private Integer inventory;

    public Product() {
        super();
    }
    ...setters，getters 方法省略
}

    @javax.persistence.Entity 注释指明这是一个实体 Bean，name() 属性指定实体 bean 的名称，在本文中没有为该属性提供取值，默认值为 bean class 的非限定类名。 @javax.persistence.Table 注释指定了实体 Bean 所要映射的表，name() 属性指定映射表的名称。如果缺省 @Table 注释，系统默认采用实体名称作为映射表的名称。在本文中采用的表名为product 。

至此 JPA Project 完成，接下来是 EJB Project 。

开发 EJB Project

  1. 新建名称为 simpleEJB 的 EJB 工程，EJB Module version 为 3.0，Configuration 为 Default Configuration for JBoss v4.2，选中 Add project to anEAR，如下图：

    图 7. 新建 EJB 工程
    图 7. 新建 EJB 工程

    点击 Next，取消选择 Create an EJB Clicent JAR，点击完成。

  2. 新建名称为 org.zhouxing.simple. ProductDAOBean 的 Session Bean，如下图：

    图 8. 新建 Session Bean
    图 8. 新建 Session Bean

    选择生成 Local 和 Remote 接口。

  3. 同时实现 Remote 与 Local 接口是一种比较好的做法。这样您既可以在远程访问 EJB，也可以在本地访问 EJB 。在本地接口中写出业务方法，远程接口继承本地接口的所有方法。代码如下：

    清单 3. Remote 与 Local 接口
    　

本地接口：
package org.zhouxing.simple;
import java.util.List;

/**
本地接口
*
@author 周行
*/
public interface ProductDAOLocal {
    /**
    查询所有的 Product
    @return
    */
    public List<Product> findAll();
    /**
    添加 Product
    @param product
    */
    public void add(Product product);
}


远程接口：
package org.zhouxing.simple;

/**
远程接口
@author 周行
*/

public interface ProductDAORemote extends ProductDAOLocal{

}



无状态会话 BEAN
package org.zhouxing.simple;

import java.util.List;

import javax.ejb.Local;
import javax.ejb.Remote;
import javax.ejb.Stateless;
import javax.persistence.EntityManager;
import javax.persistence.PersistenceContext;
import javax.persistence.Query;

/**
无状态会话 BEAN
*
@author 周行
*/
@Stateless
@Remote(ProductDAORemote.class)
@Local(ProductDAOLocal.class)
public class ProductDAOBean implements ProductDAORemote,
    ProductDAOLocal {
    /**
    注入 EntityManager
    */
    @PersistenceContext(unitName = "simpleJPA")
    protected EntityManager em;

    /**
    Default constructor.
    */
    public ProductDAOBean() {

    }

    @Override
    public void add(Product product) {
        em.persist(product);
    }

    @SuppressWarnings("unchecked")
    @Override
    public List<Product> findAll() {
        Query query = em.createQuery("select o from Product o");
        return query.getResultList();
    }

}

    @Stateless 注释指明这是一个无状态会话 Bean，@Remote 注释指定这个无状态 Bean 的 remote 接口。 Bean 类可以具有多个 remote 接口，每个接口之间用逗号分隔，如：@Remote ({ProductDAORemote.class,ProductDAORemote2.class,ProductDAORemote3.class}) 。如果您只有一个接口，您可以省略大括号，对于本文而言，可以写成这样：@Remote (ProductDAORemote.class) 。 @Local 注释指定这个无状态 Bean 的 local 接口，和 @Remote 注释一样，@Local 注释也可以定义多个本地接口。

    当 @Local 和 @Remote 注释都不存在时，容器会将 Bean class 实现的接口默认为 Local 接口。如果 EJB 与客户端部署在同一个应用服务器，采用 Local 接口访问 EJB 优于 Remote 接口。因为通过 Remote 接口访问 EJB 需要在 TCP/IP 协议基础上转换和解释 Corba IIOP 协议消息，在调用 EJB 的这一过程中存在对象序列化、协议解释、TCP/IP 通信等开销。而通过 Local 接口访问 EJB 是在内存中与 Bean 彼此交互的，没有了分布式对象协议的开销，大大提高了性能。

    @PersistenceContext 注释动态注入 EntityManager 对象。在 EJB 的 JNDI ENC 中注册一个指向该资源的引用。 EntityManager 是由 EJB 容器自动管理和配置的，这包括 EntityManager 的创

    建及清理工作。所以我们不需要调用它的 close() 方法释放资源， 如果您试图这样做， 反而会得到 IllegalStateException 例外。借助 EntityManager，我们可以创建、更新、删除及查询实体 bean 。 EntityManager 负责将固定数量的一组类映射到数据库中，这组类被称作持久化单元 (persistence unit) 。 persistence unit 是在 persistence.xml 中定义的。根据持久化规范的要求，该部署描述文件是必须提供的，如果不提供这一文件，则持久化单元也将不存在，因此应用也不能够获得和使用 EntityManager 。本文的持久化单元为simpleJPA 。

至此 EJB Project 开发完毕，接下来是 WEB Project 。

开发 WEB Project

WEB Project 是本文的重点，在这小节中我们将用 JSF 通过 Spring 来调用 EJB，体验 Spring 的便利。

  1. 新建名称为 simpleWEB 的 Dynamic WEB Project，Dynamic WEB Project version 为 2.5，Configuration 为 JavaServer Faces v1.1 Project，选中 Add project to anEAR，如下图：

    图 9. 新建 Web 项目
    图 9. 新建 Web 项目

    点击 Next，默认下一步，JSF Libraries 选择 Server Supplied JSF Implementation，修改 URL Mapping Patterns 为 *.jsf，如下图：

    图 10. 配置项目对 JSF 的支持
    图 10. 配置项目对 JSF 的支持

    所有以 *.jsf 结尾的请求都有 JSF 处理。

  2. 配置 WEB Project 。

    拷贝 SPRING_HOME/dist/spring.jar 到 WebContent/WEB-INF/lib 目录。在 WebContent/WEB-INF 下新建 spring 配置文件 applicationContext.xml 。

    一个 Spring 为框架的 Web 项目，通常以 web.xml 为入口，在 Web 应用启动时，读入 context-param 中批量的配置文件，初始化配置文件里所定义的 Bean，通过ContextLoaderListener在 web 应用程序的 servlet context 建立后立即执行建立 Spring 的ApplicationContext。

  3. 编辑 web.xml

    添加 ContextParam：

    <context-param>
    <param-name>contextConfigLocation</param-name>
    <param-value>/WEB-INF/applicationContext.xml</param-value>
</context-param>

    添加 Spring listener：

    <listener>
    <listener-class>
    org.springframework.web.context.ContextLoaderListener
    </listener-class>
</listener>


    　

  4. 编辑 applicationContext.xml，内容如下：

    清单 4. applicationContext.xml


 <?xml version="1.0" encoding="UTF-8"?>
 <beans xmlns="http://www.springframework.org/schema/beans"
 xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
 xmlns:jee="http://www.springframework.org/schema/jee"
 xsi:schemaLocation="http://www.springframework.org/schema/beans
 http://www.springframework.org/schema/beans/spring-beans-2.5.xsd
 http://www.springframework.org/schema/jee
 http://www.springframework.org/schema/jee/spring-jee-2.5.xsd">

 <jee:jndi-lookup id="productDAO" jndi-name="simple/ProductDAOBean/remote"
 proxy-interface="org.zhouxing.simple.ProductDAORemote" />
 </beans>

    Spring 通过 jndi-lookup 来访问 EJB，以后就可以在本地 EJB 组件，远程 EJB 或者 POJO 这些变体之间透明地切换实现方式，而不需要改变客户端的代码。

    新建名称为 org.zhouxing.simple.ProductBean 的一个类作为 JSF 的 managed Bean 。 JSF 使用 JavaBean 来达到程序逻辑与视图分离的目的，在 JSF 中的 Bean 其角色是属于 Backing Bean，又称之为 Glue Bean，其作用是在真正的业务逻辑 Bean 及 UI 组件之间搭起桥梁，在 Backing Bean 中会呼叫业务逻辑 Bean 处理使用者的请求，或者是将业务处理结果放置其中，等待 UI 组件取出当中的值并显示结果给使用者。

    主要有两个方法实现业务功能，代码如下：

    清单 5. 业务功能代码
    　

package org.zhouxing.simple;

import java.util.List;

/**
JSF Managed Bean 实现 Product 的查询，添加
@author 周行
*
*/
public class ProductBean {
    private ProductDAORemote productDAO;
    private Product product;

    public ProductBean() {
        product = new Product();
    }

    public void setProductDAO(ProductDAORemote productDAO) {
        this.productDAO = productDAO;
    }

    public String add() {
        productDAO.add(product);
        return "";
    }

    public List<Product> getProducts() {
        return productDAO.findAll();
    }

    public Product getProduct() {
        return product;
    }
}

    属性 productDAO 通过 JSF 配置文件用 Spring 注入，属性 product 为简单起见作为表单 Form 。

    在 JSF 中使用 Spring 的注入功能需要在 JSF 配置文件中使用 Spring 的变量解析器 DelegatingVariableResolver 类。 DelegatingVariableResolver 类首先会查询请求委派到 JSF 实现的默认的解析器中，然后才是 Spring 的“ business context ”。代码片段如下：

    清单 6. 在 faces-config.xml 文件中指定使用 Spring 变量解析器
    　


 <application>
     <variable-resolver>
         org.springframework.web.jsf.DelegatingVariableResolver
     </variable-resolver>
     <locale-config>
         <default-locale>en</default-locale>
     </locale-config>
 </application>

  5. 在 JSF 配置文件中配置 Managed Bean，代码片段如下：

    清单 7. 配置 Managed Bean


<managed-bean>
    <managed-bean-name>productBean</managed-bean-name>
    <managed-bean-class>org.zhouxing.simple.ProductBean</managed-bean-class>
    <managed-bean-scope>session</managed-bean-scope>
    <managed-property>
        <property-name>productDAO</property-name>
        <value>#{productDAO}</value>
    </managed-property>
</managed-bean>

    #{productDAO} 表达式将通过 Spring 注入。

    在 JSF 配置文件中配置 navigation Rule，请求转向 index.jsp 。代码片段如下：

    清单 8. 配置 navigation Rule
    　

<navigation-rule>
    <navigation-case>
        <to-view-id>/index.jsp</to-view-id>
    </navigation-case>
</navigation-rule>
    　
  6. 创建 index.jsp，页面显示表单和查询结果。代码片段如下：

    清单 9. 创建 index.jsp


<f:view>
    <h:form>
        名称 <h:inputText value="#{productBean.product.name}"/><p>
        存货 <h:inputText value="#{productBean.product.inventory}"/><p>
        单价 <h:inputText value="#{productBean.product.price}"/><p>
        描述 <h:inputTextarea value="#{productBean.product.description}"/>
        <h:commandButton value=" 添加 " action="#{productBean.add}" />
    </h:form>

    <h:dataTable var="entry" value="#{productBean.products}"
        rendered="true">
        <h:column>
            <h:outputLabel value="#{entry.name}"/>
        </h:column>
        <h:column>
            <h:outputLabel value="#{entry.inventory}"/>
        </h:column>
        <h:column>
            <h:outputLabel value="#{entry.price}"/>
        </h:column>
        <h:column>
            <h:outputLabel value="#{entry.description}"/>
        </h:column>
    </h:dataTable>
</f:view>
    　

    JSF 组件必须在 <f:view> 之间，<h:form> 会产生一个表单， <h: inputText> 来显示 product 对象的各个属性，<h:commandButton> 会产生一个提交按钮，调用 productBean 的 add 方法处理。<h:dataTable> 调用 productBean 的 getProducts 方法迭代所有 product 的信息。

部署应用程序

现在该看看 simple 的运行效果了。可以导出 EAR 文件拷贝到 [Jboss 安装目录 ]\server\default 下，也可以用 Eclipse 的运行工具，下面介绍借助 Eclipse 运行应用程序。确保您的 simple 工程下的 META-INF/application.xml 文件内容包含以上开发的 3 个工程，代码如下：

清单 10. application.xml
　

<?xml version="1.0" encoding="UTF-8"?>
<application
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns="http://java.sun.com/xml/ns/javaee"
    xmlns:application="http://java.sun.com/xml/ns/javaee/application_5.xsd"
    xsi:schemaLocation="http://java.sun.com/xml/ns/javaee
    http://java.sun.com/xml/ns/javaee/application_5.xsd"
    id="Application_ID" version="5">
    <display-name>simple</display-name>
    <module>
        <web>
            <web-uri>simpleWEB.war</web-uri>
            <context-root>simpleWEB</context-root>
        </web>
    </module>
    <module>
        <ejb>simpleEJB.jar</ejb>
    </module>
    <module>
        <ejb>simpleJPA.jar</ejb>
    </module>
</application>
  1. 右击 simple 工程选择 Run as > Run on Server 。
  2. 在 server type 选项中选择 JBoss > JBoss v4.2, 点击 Next，默认，点击 Next 完成。服务器将启动并部署应用程序。
  3. 打开 Web 浏览器，并访问 http://localhost:8080/simpleWEB/。

总结

Spring 带来的解决方法是我们的代码更简洁更易扩展，不仅仅是 JSF 和 EJB，对 JDBC、Java mail、JCA 及一些开源框架都提供了很多便利。

下载

描述 名字 大小 下载方法
本文示例的源代码
jse.zip
26 KB
