操练目的

练习在CloudBees Jenkins Enterprise上手工配置部署流水线，使得每次代码提交，都能自动触发该部署流水线，并将这个过程可视化，以便一眼就能看到谁的代码提交在哪个环节引起了什么质量问题，以便快速进行修复。

因为本次操练的主要目的是手工搭建部署流水线，为节省时间，被部署的代码并不是一个完整的Web应用程序，而是使用了一个Java应用程序和一个Robot Framework (Python) Web UI自动化应用程序：前者仅仅是一个用Maven创建的有单元测试的简单Java应用，后者仅仅是Robot Framework官网上用于演示用的webdemo应用程序。用两者的结合来模拟一个完整的Web应用程序。

在ThoughtWorks中国区，大家亲热地把用手工搭建部署流水线的人称为“CI搭建兽”，意指这种手工配置过程既繁琐费神又毫无乐趣，比较原始，比那些已经进化的人所从事的工作要低级。;-))

而更加高级的工作应该是“流水线即代码”的实践，来让配置脚本能与代码一起进行版本控制。这样的好处是：Ops可以不用通过访问生产环境，就能知道生产环境上的配置情况；非运维人员如Dev，就有机会去学习这些运维配置代码并且加以修改，提升整个团队的DevOps能力；另外工具能方便地读取这些代码，来自动化地维护基层设施，大幅度提升Ops的工作效率。想了解更多相关的DevOps的良好实践，不妨阅读我的文章“实例化DevOps原则”。

为了知道“流水线即代码”到底有多甜，需要先吃一点“CI搭建兽”的苦。本文会先描述“CI搭建兽”的辛苦手工工作，最后会把这些手工工作用10行“流水线即代码”写出来并加以运行。

准备工作

环境准备

本文以macOS Sierra 10.12.3为例来准备环境。

1.安装JDK 1.8

2.安装Maven 3.3.9

3.安装Git 2.10.1

4.安装Python 2.7（macOS应该自带）

5.安装Python包管理工具Pip 9.0.1

7.安装Robot Framework 3.0.2

8.pip install robotframework

9.安装robotframework-selenium2library

10.pip install robotframework-selenium2library

11.安装Java IDE IntelliJ 社区版来编辑Java单元测试代码

12.安装PyCharm 社区版来编辑Python Web UI测试代码

准备测试代码：可以用下述命令git clone 本次操练的代码，其中mobilebanking文件夹存放了一个Java应用程序，robotframework-webdemo存放了一个Web UI测试程序；

也可以用下面的方法自己动手来创建和下载这两个程序：

用下述Maven命令来创建一个带有单元测试的简单的Java应用程序mobilebanking

下载WebDemo-20150901.zip作为Web UI测试代码，并将该压缩包解压到文件夹robotframework-webdemo中

下载CloudBees Jenkins Enterprise，可以选择On-Premise来下载WAR包（v 2.46.2.1）

单独运行自动化单元测试

在配置流水线前，先看看Java应用程序的单元测试能否运行通过。

打开命令行窗口，进入上述mobilebanking所在的文件夹，执行下面命令，

mvn clean test

单独运行自动化Web UI测试

再看看Python的自动化Web UI测试程序能否正常运行。

1.在命令行窗口中进入上述robotframework-webdemo文件夹，运行下面的命令来启动一个待Web UI测试的Web应用程序

2.用浏览器访问下面的链接，来查看待测试的Web应用程序；如果想成功登录这个Web页面，那么用户名请填写demo，密码请填写mode

3.在命令行窗口的robotframework-webdemo文件夹中，运行下面的命令来单独运行Web UI自动化测试。如果运行时发现浏览器驱动的错误，则需要另行下载安装相应的浏览器驱动程序，并配置到PATH环境变量里（例如，从chromedriver网站上下载Chrome浏览器驱动.ZIP文件，解压后，把相应的目录位置放到~/.bash_profile里面的PATH中，再source ~/.bash_profile使其生效）

运行CloudBees Jenkins并查看插件

再看看流水线所依赖的两个插件是否已安装。

1.运行下述命令来启动CloudBees Jenkins

2.打开浏览器访问下面的CloudBees Jenkins链接，在页面上选择Trial来申请14天的免费试用许可证

3.在首页上点击“Jenkins -> Manage Jenkins -> Manage Plugins -> Installed”来查看下面两个插件是否已经安装（CloudBees Jenkins Enterprise默认已经安装）

CI搭建兽的辛苦手工工作

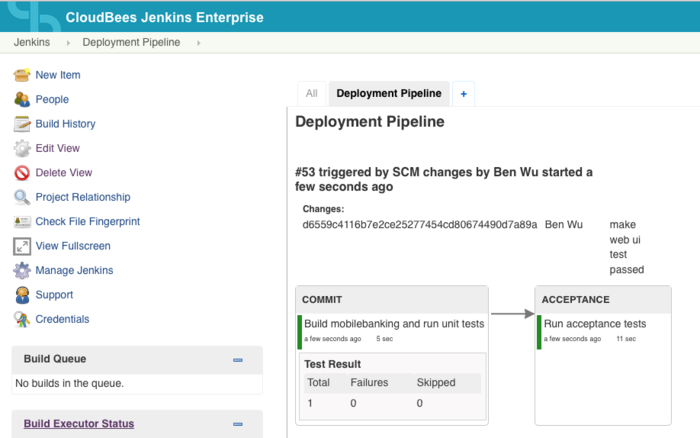

先看看要搭建的流水线的样子。这个流水线有两个Stage：一个是COMMIT，用来针对第#53号代码提交运行自动化单元测试；另一个是ACCEPTANCE，用来在单元测试运行通过后，针对同样的代码提交运行基于Web界面的自动化验收测试。

要搭建的流水线的样子

创建流水线的第一个Stage：COMMIT

首先创建流水线的第一个Stage——COMMIT，来运行自动化单元测试。

1.在Jenkins首页点击“New Item”链接

2.在Enter an item name输入框中输入这个item的名字，比如可以叫mobilebanking-commit

3.点击"Maven project"，然后点击OK按钮，进入配置页面

4.勾选“Delivery Pipeline configuration”，在下面出现的Stage Name输入框中，填写这个stage的名字，比如叫COMMIT；在下面的Task Name输入框中，填写这个stage的描述信息，比如叫Build mobilebanking and run unit tests

5.在Source Code Management框中，选择Git，然后在下面的Repository URL输入框中填入Java源代码的位置，可以是github的地址，这里填写了本机地址file:///Users/twer/OOR/katas/remote/jenkins-mobile-banking

6.在Build Triggers框中，勾选“Poll SCM”，并在Schedule框中填写* * * * *，表示每分钟Jenkins会查看是否有代码提交进而触发自动化单元测试；* * * * *这种写法对这次操练很有用，但在实际工作环境中不建议使用，因为这会增大服务器的负载。在工作环境中推荐用类似这样的格式H/5 * * * *，表示每5分钟，Jenkins会按Job名字的Hash来分散Poll（轮询）该Job的SCM，已达到负载均衡的目的

7.在Build框中，向Root POM输入框中填写pom文件的位置mobilebanking/pom.xml，向Goals and options框中填写Maven的命令参数clean test来运行单元测试

8.点击页面左下角的“Save”按钮来保存

让COMMIT Stage单独自动触发

咱们需要试一试COMMIT Stage能否随着代码提交而自动触发单元测试。

1.在IntelliJ里打开Java应用程序mobilebanking，随便加一行无关紧要的代码，比如重复调用一遍方法checkUsernameAndPassword(username, password);，但前提是单元测试能够运行通过

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard上，观察mobilebanking-commit这个Item；它会在1分钟内被自动触发

创建流水线的第二个Stage：ACCEPTANCE

这个ACCEPTANCE Stage是用来运行Robot Framework Web UI自动化测试的。

1.回到Jenkins的首页Dashboard，点击“New Item”链接

2.在Enter an item name输入框中输入这个item的名字，比如可以叫mobilebanking-acceptance

3.点击"Freestyle project"，然后点击OK按钮，进入配置页面

4.勾选“Delivery Pipeline configuration”，在下面出现的Stage Name输入框中，填写这个stage的名字，比如叫ACCEPTANCE；在下面的Task Name输入框中，填写这个stage的描述信息，比如叫Run acceptance tests

5.在Build框中，点击“Add build step”，然后选择“Execute shell”；在随后出现的Command输入框中，输入下面的脚本来运行Robot Framework Web UI自动化测试

robot /<完整路径……>/robot-framework-demo/WebDemo/login_tests

6.点击“Save”保存

将两个Stage串起来

现在来把第二个Stage ACCEPTANCE挂到第一个Stage COMMIT之后，使得第一个Stage正常运行结束后，能自动触发第二个Stage继续运行。

1.回到Jenkins的首页Dashboard，点击mobilebanking-commit进入这个Item的页面，然后点击左边的Configure，在页面底部的Post-build Actions框中，点击Add post-build action，选择Trigger parameterized build on other projects，在Projects to build输入框中输入mobilebanking-acceptance，在Trigger when build is输入框中选择“Stable”，勾选Trigger build without parameters，点击Save保存

2.在IntelliJ里mobilebanking这个Java应用程序中，将上述重复调用的方法checkUsernameAndPassword(username, password);删掉

3.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard上，观察mobilebanking-commit和mobilebanking-acceptance这两个Item；它们先后会在1分钟内被自动触发

创建一个视图来可视化Deployment Pipeline

用视图将上面两个Stage串起来的配置进行可视化，以便方便地看到谁的代码提交在哪个环节引起了什么质量问题。

1.回到Jenkins的首页Dashboard，点击All右边的"+"号，在View Name输入框中输入一个视图的名字，比如叫Deployment Pipeline；再选择"Delivery Pipeline View"，点击OK；

2.在配置页面中勾选“Show commit messages”来显示代码提交描述信息，勾选“Show test results”来显示单元测试运行情况信息

3.在Pipelines框中，Component的Name输入框中输入该视图的名字，比如叫“Deployment Pipeline”，在Initial Job输入框中选择mobilebanking-commit来作为初始运行的Stage；点击OK保存

让视图可视化一次代码提交

现在用上面创建的Deployment Pipeline视图，来可视化一次代码提交

1.在IntelliJ里打开Java应用程序mobilebanking，增加一行代码来重复调用一遍方法checkUsernameAndPassword(username, password);

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard的Deployment Pipeline视图中，观察整个视图；它会在1分钟内被自动触发；另外如果把浏览器调整到仅占据屏幕的一半，那么在运行ACCEPTANCE Stage时，会在屏幕的另一半看到运行Web UI自动化测试的界面

让代码编译失败一次

让代码编译失败一次，看看流水线有什么变化。

1.在IntelliJ里打开Java应用程序mobilebanking，增加一行代码来调用没有创建出来的方法，比如调用方法abc();

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard的Deployment Pipeline视图中，观察整个视图；它会在1分钟内被自动触发，COMMIT变红，如下图所示；

让单元测试运行失败一次

让单元测试运行失败一次，看看流水线有什么变化。

1.在IntelliJ里打开Java应用程序mobilebanking，删除刚才的代码abc();；然后让方法loginWithUsernameAndPassword()返回false，使得单元测试失败

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard的Deployment Pipeline视图中，观察整个视图；它会在1分钟内被自动触发，COMMIT变黄，如下图所示；

让Web UI测试运行失败一次

让Web UI测试运行失败一次，看看流水线有什么变化。

1.在IntelliJ里打开Java应用程序mobilebanking，让方法loginWithUsernameAndPassword()返回true，使得单元测试能成功

2.在PyCharm里面打开Python项目robotframework-webdemo，将gherkin_login.robot测试文件中的welcome page should be open改为运行失败，具体改法是将resource.robot文件中的Title Should Be Welcome Page一行，改为Title Should Be Welcome Page 1

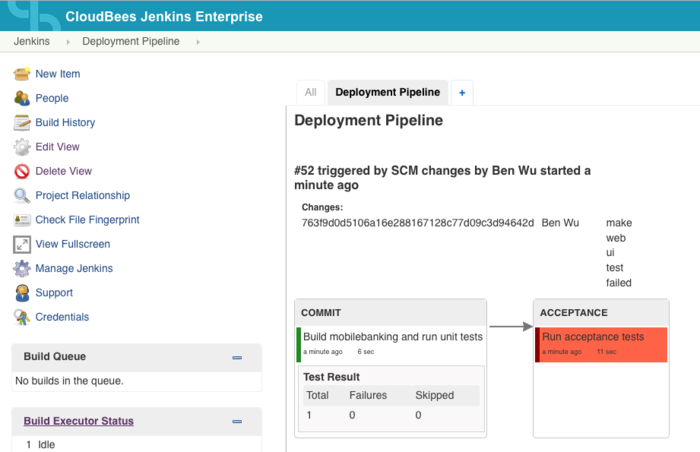

3.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard的Deployment Pipeline视图中，观察整个视图；它会在1分钟内被自动触发，ACCEPTANCE变红，如下图所示；

让整个流水线成功运行一次

1.在PyCharm里面打开Python项目robotframework-webdemo，将resource.robot文件中的Title Should Be Welcome Page 1一行，改回Title Should Be Welcome Page

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard的Deployment Pipeline视图中，观察整个视图；它会在1分钟内被自动触发，整个流水线会变绿，如下图所示；

10行代码搞定“CI搭建兽”的全部手工工作

下面看看如何用“流水线即代码”的实践，用10行Groovy代码搞定“CI搭建兽”的全部手工工作。而这10行代码都放到一个名为Jenkinsfile的纯文本文件中，下面会配置Jenkins，让它运行这个文件的Groovy脚本和配置语句。

1.先在Jenkins的Web UI里面定义一个流水线

2.在Jenkins首页点击“New Item”链接

3.在Enter an item name输入框中输入这个item的名字，比如可以叫pipeline-as-code

点击"Pipeline"，表示要创建一个流水线，然后点击OK按钮，进入配置页面

1.在Build Triggers框中勾选"Poll SCM"，然后在下面的"Schedule"输入框中输入* * * * *，这和前面配置COMMIT Stage一样，都表示每分钟Jenkins会查看是否有代码提交进而触发流水线

2.在Pipeline框中的Definition选择框中，选择"Pipeline script from SCM"，表示Jenkins会从版本控制系统来读取Jenkinsfile；

3.在SCM选择框中选择"Git"，并在下面的Repository URL输入框中填写`file://<完整路径……>/jenkins-mobile-banking，来指定Jenkinsfile所在的版本控制系统

最后在最下方的Script Path输入框中，填写mobilebanking/Jenkinsfile，来指定Jenkinsfile的确切位置，点击"Save"保存

在Jenkinsfile里面编写Groovy脚本来定义流水线

在Java程序所在的mobilebanking文件夹中，用IntelliJ创建一个名为Jenkinsfile的纯文本文件，并在该文件中插入以下Groovy代码

这里，Jenkins一旦见到了node语句，就要为这个流水线分配executor和workspace，所以如果没有node语句，流水线就不会被执行。

stage语句指定了Stage；echo语句用来在console上打印一句话，方便查看运行结果；sh语句指定了要在Unix/Linux机器上运行一句脚本，如果是在Windows机器上，则要用bat语句。

在COMMIT Stage里面的sh语句，执行了maven命令，来运行单元测试，其中mvn命令指定了pom.xml文件的位置；在ACCEPTANCE Stage里面的sh语句，执行了Robot Framework的Web UI 自动化测试。

运行一下流水线

1.在运行pipeline-as-code流水线前，需要把前面“CI搭建兽”搭建的mobilebanking-commit中Poll SCM里面的* * * * *改为H/5 * * * *，来让这个Job每5分钟执行一次，从而当有代码提交时，不会与后面配置的pipeline-as-code流水线同时执行，以便于单独观察流水线

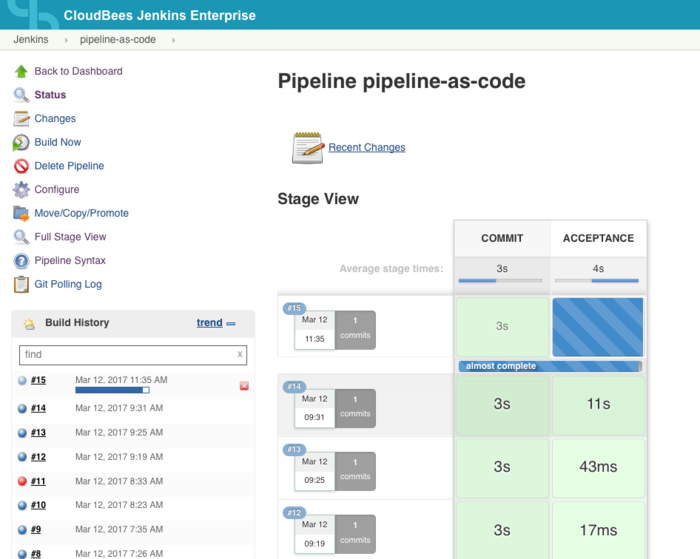

2.在命令行中用git命令来提交代码，然后立即在Jenkins首页Dashboard中点击"pipeline-as-code"，来观察这个流水线的视图；它会在1分钟内被自动触发，流水线会变绿，如下图所示；如果把浏览器缩小到屏幕的一半，那么就能看到屏幕另一半Web UI自动化测试在打开另一个浏览器来运行；再过几分钟，“CI搭建兽”搭建的mobileb

部署流水线与单件流

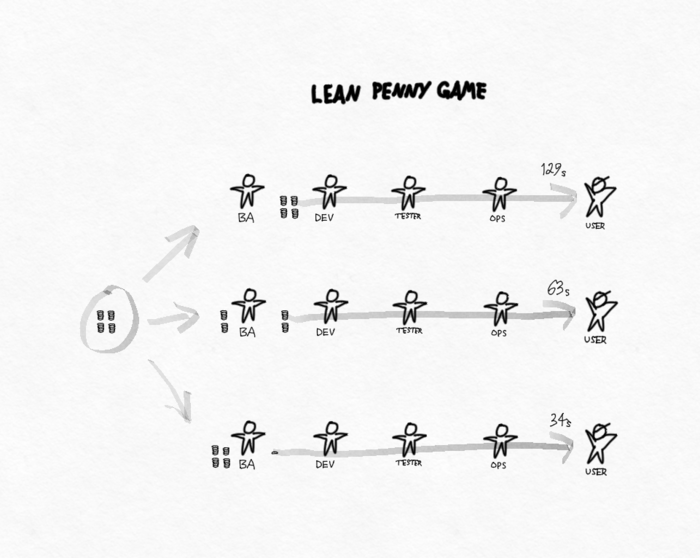

单件流指的是，正在制作的产品的各个模块，能从最初的对其增加价值的加工步骤，直接传递到下一个增值加工步骤进行加工，并最终被传递到客户手中，在这个过程中，各个步骤之间没有发生等待或者排队的现象（参见《丰田套路》）。

而如果在各个步骤的传递过程中发生了等待或排队，那就等同于建立了库存。软件开发中常见的库存包括排队等候开发的需求、排队等候测试的代码、排队等待修复的缺陷、排队等待上线的产品特性、甚至Ticket和邮件系统；

隐藏很深的库存可以由诸如那些有固定期限（比如每月一次）的“用户验收测试”的流程来造成——月初几天就开发测试完毕的产品特性必须要被存放近一个月，等到月底“用户验收测试”后才能继续往下游走。软件开发中的上述库存就是让项目延期的最大原因。

企业如果能做到单件流，那么就相当于消灭了库存，让价值在不同环节之间流动得最快，进而实现了全局优化。

这次操练所搭建的部署流水线，可以作为一个工具来可视化软件开发从代码提交之后的价值流。如果代码在各个Stage之间都无须排队且自动化地流动，那么就实现了Continuous Deployment，也就是在代码提交之后实现了软件开发最高效的单件流。
