使用 Jenkins + Ansible 实现自动化部署 Nginx

微信公众号jenkins
   次浏览
  2020-1-2

编辑推荐:
主要从实验环境介绍,启动实验环境、在 Jenkins 上创建部署任务、手工触发一次自动化构建、代码讲解等方面介绍。
本文来微信公众号jenkins,由火龙果软件Anna编辑推荐。

本文介绍如何使用 Jenkins + Ansible 实现对 Nginx 的自动化部署。最终达到的效果有如下几点:

只要你将 Nginx 的配置推送到 GitHub 中,Jenkins 就会自动执行部署,然后目标服务器的 Nginx 配置自动生效。这个过程是幂等(idempotent)的,只要代码不变,执行多少遍,最终效果不变。

如果目标机器没有安装 Nginx,则会自动安装 Nginx。

自动设置服务器防火墙规则。

1. 实验环境介绍

本次实验使用 Docker Compose 搭建 Jenkins 及 Jenkins agent。使用 Vagrant 启动一台虚拟机,用于部署 Nginx。使用 Vagrant 是可选的,读者可以使用 VirtualBox 启动一个虚拟机。使用 Vagrant 完全是为了自动化搭建实验环境。

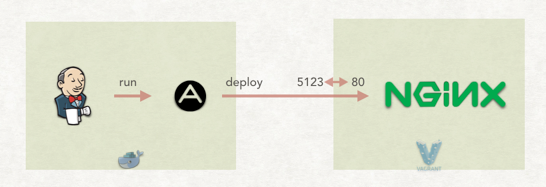

以下是整个实验环境的架构图:

注意,图中的 5123 <-> 80 代表将宿主机的 5123 端口请求转发到虚拟机中的 80 端口。

Vagrant:虚拟机管理工具,通过它,我们可以使用文本来定义、管理虚拟机。

Ansible:自动化运维工具

Docker Compose:它是一个用于定义和运行多容器 Docker 应用程序的工具。可以使用 YAML 文件来配置应用程序的服务。

2. 启动实验环境

克隆代码并进入文件夹

git clone https://github.com/zacker330/jenkins-ansible-nginx.git
cd jenkins-ansible-nginx



构建 Jenkins agent 的镜像 需要自定义 Jenkins agent 镜像有两个原因:

docker build -f JenkinsSlaveAnsibleDockerfile -t jenkins-swarm-ansible .





本次实验,使用 Swarm 插件实现 Jenkins master 与 agent 之间的通信,所以 Jenkins agent 需要启动 swarm 客户端。

Jenkins agent 必须支持 Ansible。

启动 Jenkins master 及 Jenkins agent

docker-compose up -d

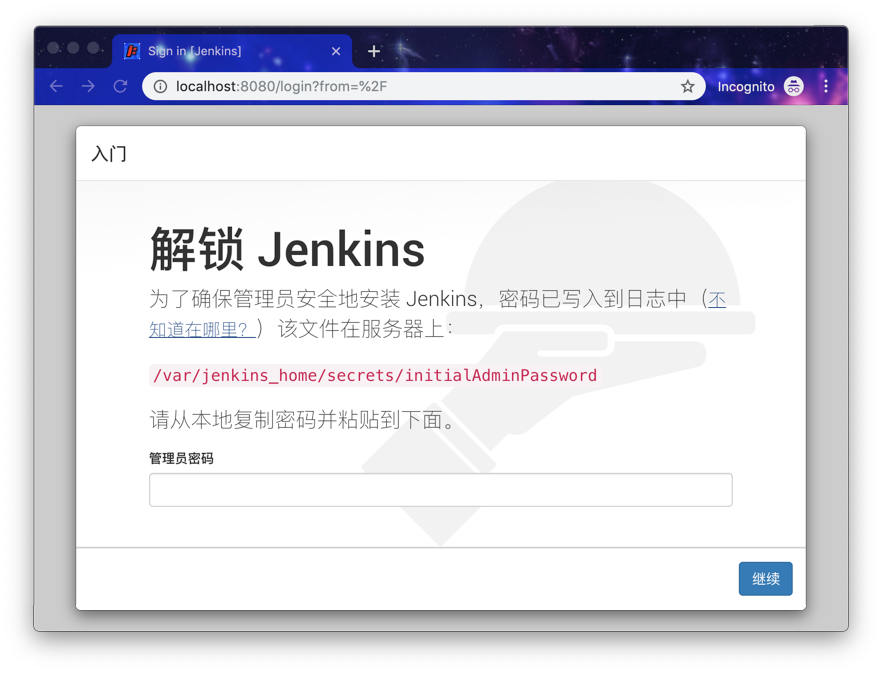

通过 http://localhost:8080 访问 Jenkins master,如果出现“解锁密码”页面,如下图,则执行命令 docker-compose logs jenkins 查看 Jenkins master 启动日志。将日志中的解锁密码输入到表单中。然后就一步步按提示安装即可。

安装 Jenkins 插件 本次实验需要安装以下插件:

Pipeline 2.6

Swarm 3.15 用于 实现 Jenkins master 与 Jenkins agent 自动连接

Git 3.9.3

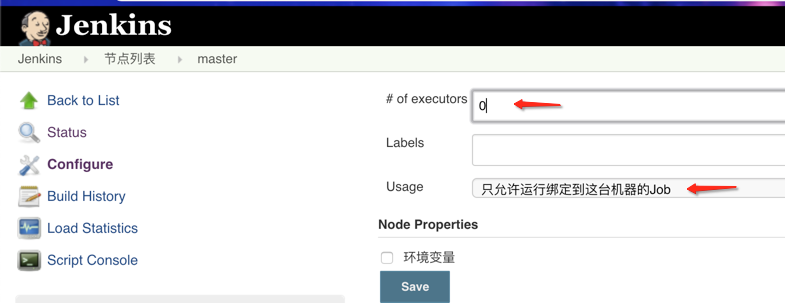

配置 Jenkins master 不执行任务 进入页面:http://localhost:8080/computer/(master)/configure,如下图所示设置:

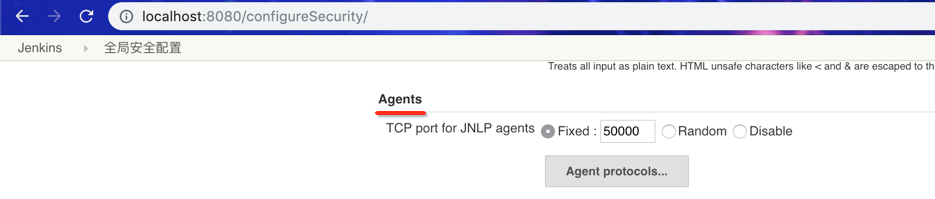

确认 Jenkins 安全配置有打开端口,以供 Jenkins agent 连接。我们设置 Jenkins master 开放的端口,端口可以是固定的 50000 ,也可以设置为随机。设置链接:http://localhost:8080/configureSecurity/。

启动目标机器,用于部署 Nginx 在命令行中执行以下命令:

vagrant up

注意,Vagrantfile 文件中的 config.vm.box 值必须改成你的 vagrant box 。

至此,实验环境已经搭建好了。接下来就可以新建 Jenkins 任务了。

3. 在 Jenkins 上创建部署任务

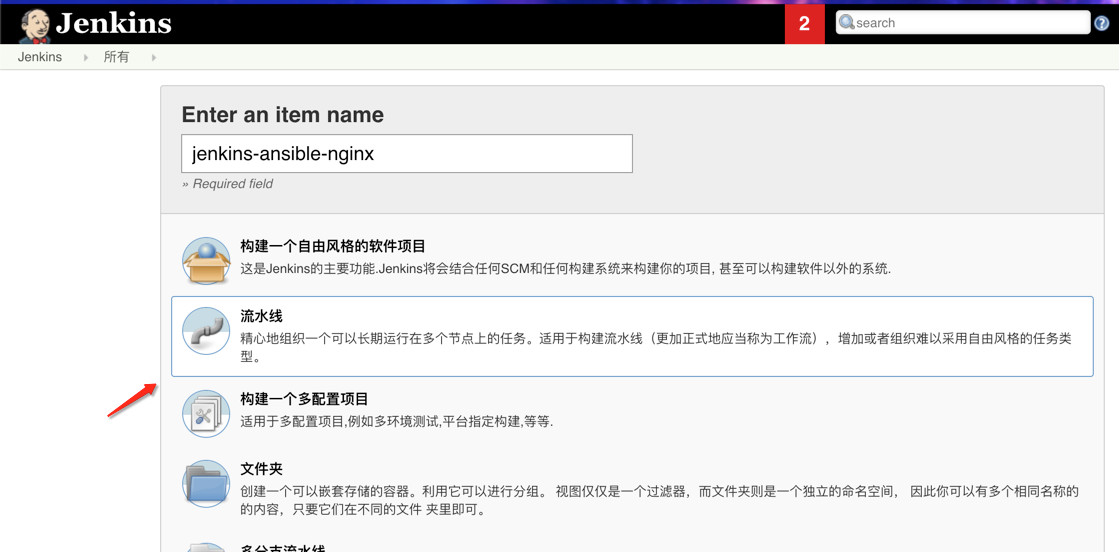

1、新建流水线任务

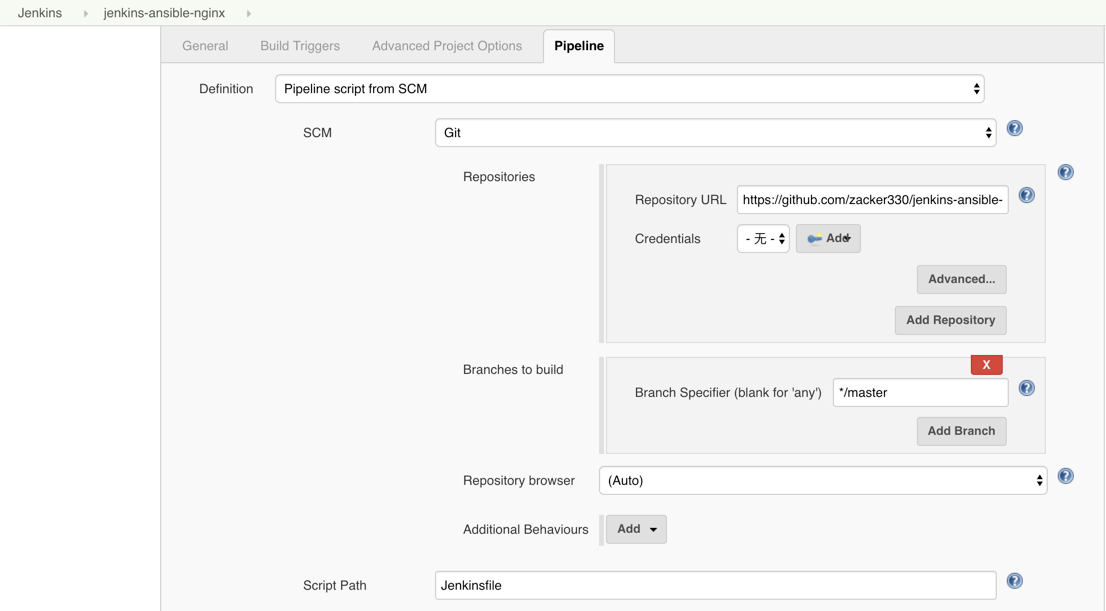

2、配置流水线 配置 Jenkins 任务从远程仓库拉取 Jenkinsfile,如下图所示:

除此之外,不需要其它配置了,是不是很简单?

4. 手工触发一次自动化构建

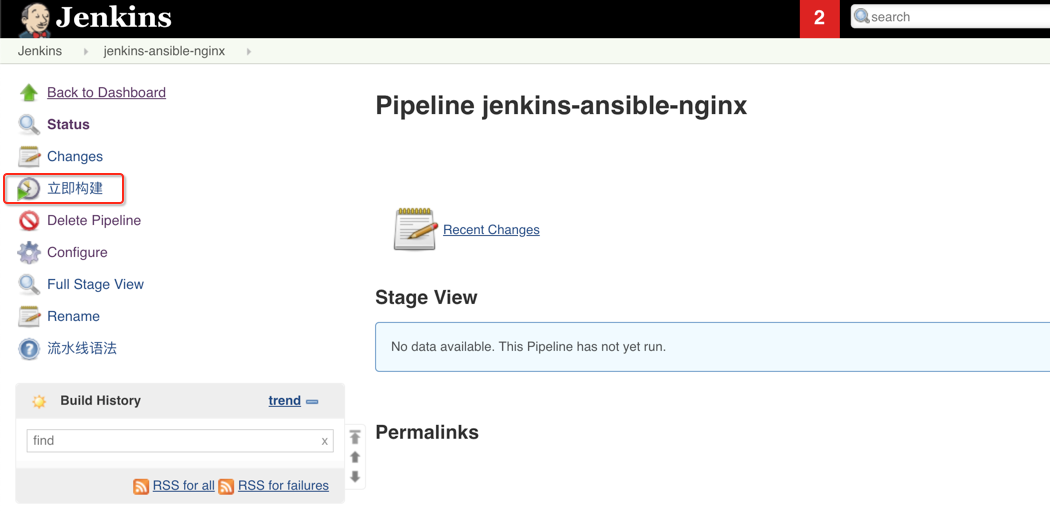

点击“立即构建”:

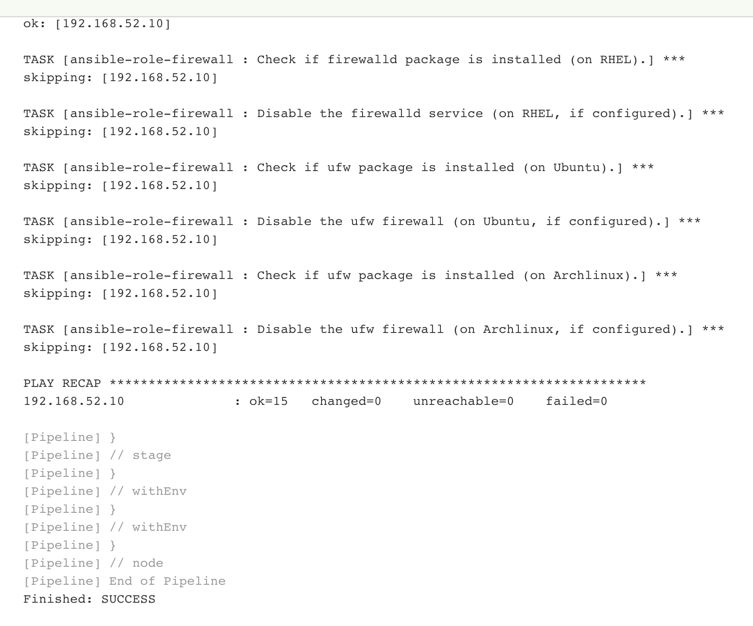

最终执行日志如下:

至此,部署已经完成。以后修改 Nginx 的配置,只需要修改代码,然后推送到远程仓库,就会自动化部署。不需要手工登录到目标机器手工修改了。

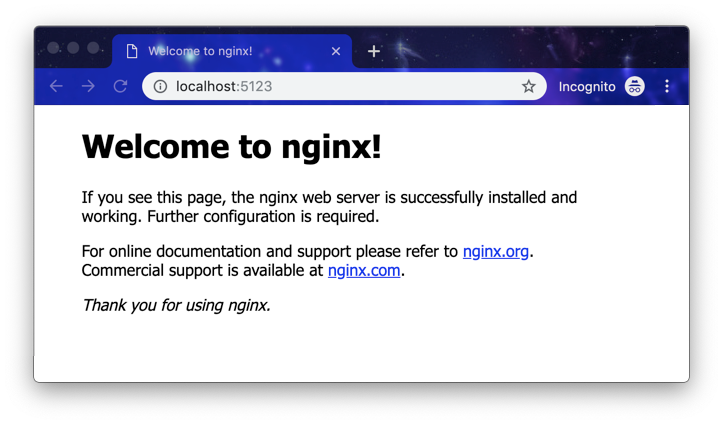

最后,我们可以通过访问 http://localhost:5123,如果出现如下页面说明部署成功:

5. 代码讲解

以上步骤并不能看出自动化部署真正做了什么。那是因为我们所有的逻辑都写在代码中。是的,可以说是 everything is code。

接下来我们介绍代码仓库。

% tree -L 2
├── JenkinsSlaveAnsibleDockerfile # Jenkins agent 镜像 Dockerfile
├── Jenkinsfile # 流水线逻辑
├── README.md
├── Vagrantfile # Vagrant 虚拟机定义文件
├── docker-compose.yml # Jenkins 实现环境
├── env-conf # 所有应用配置
│ └── dev # dev 环境的配置
├── deploy # Ansible 部署脚本所在文件夹
│ ├── playbook.yaml
│ └── roles
└── swarm-client.sh # Jenkins swarm 插件的客户端

5.1流水线逻辑

Jenkinsfile 文件用于描述整条流水线的逻辑。代码如下:

pipeline{
// 任务执行在具有 ansible 标签的 agent 上
agent { label "ansible"}
environment{
// 设置 Ansible 不检查 HOST_KEY
ANSIBLE_HOST_KEY_CHECKING = false
}
triggers {
pollSCM('H/1 * * * *')
}
stages{
stage("deploy nginx"){
steps{
sh "ansible-playbook -i env-conf/dev deploy/playbook.yaml"
}
}}}



environment 部分:用于定义流水线执行过程中的环境变量。

triggers 部分:用于定义流水线的触发机制。pollSCM 定义了每分钟判断一次代码是否有变化,如果有变化则自动执行流水线。

agent 部分:用于定义整条流水线的执行环境。

stages 部分:流水线的所有阶段,都被定义在这部分。

以上只是定义流水线是如何执行的,目前整条流水线只有一个 deploy nginx 阶段,并且只执行了一条 ansible-playbook 命令。但是它并没有告诉我们部署逻辑是怎么样的。

5.2 部署逻辑

所有的部署逻辑,包括 Nginx 的安装启动、配置的更新以及加载,都放在 Ansible 脚本中。对 Ansible 不熟的同学,可以在本文末尾找到介绍 Ansible 的文章。

整个部署逻辑的入口在 deploy/playbook.yaml,代码如下:

- hosts: "nginx"
become: true
roles:
# Nginx 的部署
- ansible-role-nginx
# 对防火墙的设置
- ansible-role-firewall

hosts:定义了 playbook 部署的目标主机分组名为 nginx。

roles:包含了两个执行具体部署动作的 role,至于 role 内部逻辑,不在本文讨论范围,有兴趣的同学阅读源码。

5.3 配置管理

谈到部署,就不得不谈配置管理。

回顾前文中流水线中执行的 shell 命令:ansible-playbook -i env-conf/dev deploy/playbook.yaml 我们通过 -i 参数指定部署时所使用的环境配置。通过这种方式实现环境配置与执行脚本的分离。这样带来以下几个好处:

新增环境时,只需要复制现有的环境,然后将里面的变量的值改成新环境的即可。比如,要对测试环境进行部署,只需要将 -i 参数值改成:env-conf/test。

对配置版本化控制。

本次实验中,各个环境的配置放在 env-conf 目录中,目前只有 dev 环境,以下是 env-conf/ 目录结构:

% cd env-conf/
% tree
└── dev
├── group_vars
│ └── nginx.yaml
├── host_vars
│ └── 192.168.52.10
└── hosts

hosts文件:Ansible 中通过“分组”来实现对主机的管理。hosts 文件内容如下:

[nginx]
192.168.52.10

host_vars 目录:用于存放主机级别的配置变量,本例中 192.168.52.10 是一个 YAML 格式文件。注意文件名是该主机的 IP。我们在文件中放主机相关的配置,比如 Ansible 连接主机时使用到的用户名和密码。

group_vars 目录:用于存放组级别的配置变量。比如 nginx.yaml 对应的就是

nginx

这个组的的配置变量。文件名与 hosts 中的组名对应

总结

到此,我们完整的自动化部署已经讲解完成。但是还遗留下一些问题:

本文只是安装了一个“空”的 Nginx,但是没有介绍 Nginx 真正配置。

目前主机的连接信息(SSH 密码)是明文写在host_vars/192.168.52.10文件中的,存在安全风险。

没有介绍如何当 Java 应用部署时,如何自动更新 Nginx 的配置。
