Android核心分析(17) ------电话系统之rilD

Rild是Init进程启动的一个本地服务,这个本地服务并没有使用Binder之类的通讯手段,而是采用了socket通讯这种方式。RIL(Radio Interface Layer)

Android给出了一个ril实现框架。由于Android开发者使用的Modem是不一样的,各种指令格式,初始化序列都可能不一样,GSM和CDMA就差别更大了,所以为了消除这些差别,Android设计者将ril做了一个抽象,使用一个虚拟电话的概念。这个虚拟电话对象就是GSMPhone(CDMAPhone),Phon对象所提供的功能协议,以及要求下层的支撑环境都有一个统一的描述,这个底层描述的实现就是靠RIL来完成适配。

Andoid将RIL层分为两个代码空间:RILD管理框架,AT相关的xxxril.so动态链接库。将RIL独立成一个动态链接库的好处就是Android系统适应不同的Modem,不同的Mode可以有一个独立的Ril与之对应。从这个层面上看,Rild更多是一个管理框架。

而ril是具体的AT指令合成者和应答解析者。从最基本的功能来讲,ril建立了一个侦听Socket,等待客户端的连接,然后从该连接上读取RIL-Java成传递来的命令并转化成AT指令发送到Modem。并等待Modem的回应,然后将结果通过套接口传回到Ril-Java层。下图是Ril-D的基本框架:

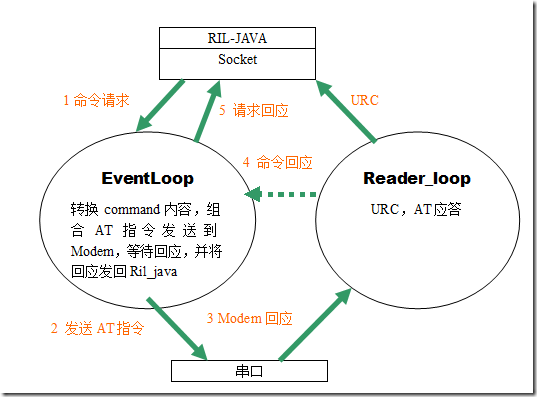

下面的数据流传递描述图表描述了RIL-JAVA层发出一个电话指令的5 步曲。

在AT通讯的过程中有两类响应:一种是请求后给出应答,一种是通知类,即为不请自来的,例如短信通知达到,我们称该类通知为URC。在Rild中URC和一般的Response是分开处理的,概念上URC由handleUnsolicited@Atchannel.c处理,而Response由handleFinalResponse来处理。

1 Event Loop

Rild管理的真正精髓在ril.cpp,ril_event.cpp中,在研究的过程中,可以看到设计者在抽象上所下的功夫,设计得很优美。Event Loop的基本工作就是等待在事件端口(串口,Socket),一旦有数据到达就根据登记的Event回调函数进行处理。现在来看Ril设计者是如何建立一套管理框架来完成这些工作的?

1.1 Event对象

Event对象构成:(fd,index,persist,func,param)

fd 事件相关设备句柄。例如对于串口数据事件,fd就是相关串口的设备句柄
index
persist 如果是保持的,则不从watch_list中删除。
func 回调事件处理函数
param 回调时参数

为了统一管理事件,Android使用了三个队列:watch_list,timer_list,pending_list,并使用了一个设备句柄池readFDS。

readFDS:是Linux的fd_set,readFDS保存了Rild中所有的设备文件句柄,以便利用select函数统一的完成事件的侦听。

watch_list:监测时间队列。需要检测的事件都放入到该队列中。

timer_list:timer队列

pending_list:待处理事件队列,事件已经触发,需要所回调处理的事件。

事件队列队列的操作:ril_event_add,ril_event_del, ril_timer_add

在添加操作中,有两个动作:

(1) 加入到watch_list

(2) 将句柄加入到readFDS事件句柄池。

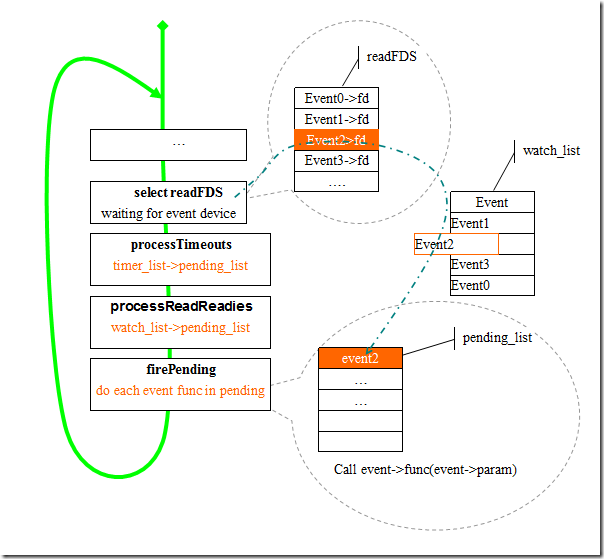

1.2 ril_event_loop()

我们知道对于Linux设备来讲,我们可以使用select函数等待在FDS上,只要FDS中记录的设备有数据到来,select就会设置相应的标志位并返回。readFDS记录了所有的事件相关设备句柄。readFDS中句柄是在在AddEvent加入的。所有的事件侦听都是建立在linux的select readFDS基础上。

ril_event_loop 利用select等待在readFDS(fd_set)上,当select设备有数据时,ril_event_loop会从select返回,在watch_list中相应的Event放置到pend_list,如果Event是持久性的则不从watch_list中删除。然后ril_event_loop遍历pengding_list处理Event事件,发起事件回调函数。

1.3 几个重要的Event

上面分析了ril-d的框架,在该框架上跑的事件有什么

(1)s_listen_event- (s_fdListen,listenCallback)

listenCallback处理函数,

接收客户端连接:s_fdCommand=accepte(..)

添加s_commands_event()

重新建立s_listen_event,等待下一次连接

(2) s_command_event(s_fdCommand,ProcessCommandsCallback)

从fdCommand Socket连接中读取StreamRecord

使用ProcessCommandBufer处理数据

s_listen_event在大的功能上处理客户端连接(Ril-JAVA层发起的connect),并建立s_commands_event去处理Socket连接发来的Ril命令。ProcessCommandBufer实际上包含了Ril指令的下行过程。

1.4 下行命令翻译及其组织@ProcessCommandBuffer
RIL_JAVA传递的命令格式:Parcel ,由命令号,令牌,内容组成。RIL_JAVA到达RIL_C时转为构建本地RequestInfo,并将被翻译成具体的AT指令。由于每条AT命令的参数是不同的,所以对不同的AT指令,有不同的转换函数,在此Android设计在这里做了一个抽象,做了一个分发框架,通过命令号,利用sCommand数组,获得该命令的处理函数。

sComand[]={

<...>

}

sComand 存在于Ril_command.h中。

&sComand[]=

<

  {RIL_REQUEST_GET_IMEI, dispatchVoid, responseString},

  {RIL_REQUEST_DIAL, dispatchDial, responseVoid},

{….}

>

dispatchXxx函数一般都放在在Reference-ril.c中,Reference-ril.c这个就是我们需要根据不同的Modem来修改的文件。

1.5 send_at_command框架

send_at_command是同步的,命令发送后,send_at_command将等待在s_commandcond,直到有sp_response->finalResponse。

2 read loop@Atchannel.c

Read loop是解决的问题是:解析从Modem发过来的回应。如果遇到URC则通过handleUnsolicited上报的RIL_JAVA。如果是命令的应答,则通过handleFinalResponse通知send_at_command有应答结果。

对于URC,Rild同样使用一个抽象数组@Ril.CPP.

static UnsolResponseInfo s_unsolResponses[] = {

#include "ril_unsol_commands.h"

};

并利用RIL_onUnsolicitedResponse将URC向上层发送。

3 Ril-d的整体数据流及其控制流示意图
