智能手机中有自动横屏的功能,同一幅界面会在随着手机(或平板电脑)中的方向传感器的参数不同而改变显示的方向,在界面改变方向后,界面上的图形会因为长宽的变化而产生拉伸,造成图形的失真变形。

我们都知道android平台有多种不同的分辨率，很多控件的切图文件在被放大拉伸后，边角会模糊失真。

OK，在android平台下使用点九PNG技术，可以将图片横向和纵向同时进行拉伸，以实现在多分辨率下的完美显示效果。

【普通拉伸和点九拉伸效果对比】

对比很明显，使用点九后，仍能保留图像的渐变质感，和圆角的精细度。

从中我们也可以理解为什么叫“点九PNG”，其实相当于把一张png图分成了9个部分（九宫格），分别为4个角，4条边，以及一个中间区域，4个角是不做拉升的，所以还能一直保持圆角的清晰状态，而2条水 平边和垂直边分别只做水平和垂直拉伸，所以不会出现边会被拉粗的情况，只有中间用黑线指定的区域做拉伸。结果是图片不会走样

二.“点九”的制作方法

方法1：使用 “draw9patch”工具绘制，流程如下

1. 安装工具

首先你需要给自己的电脑安装上java于系统的默认目录下。没有安装java的同学可以在百度搜索：jdk-6u20-windows-i586，安装包大小80M左右。

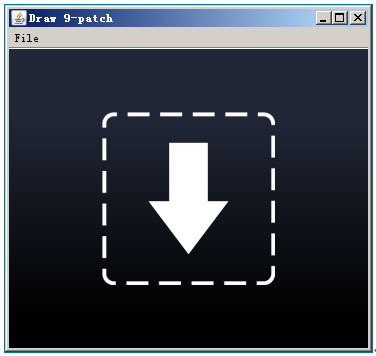

然后使用andriod模拟器—android-sdk-windows，打开SDK/tools目录下的“draw9patch.bat”文件，出现载入窗口：

2.导入并编辑

将png图片拖拽到该窗口中

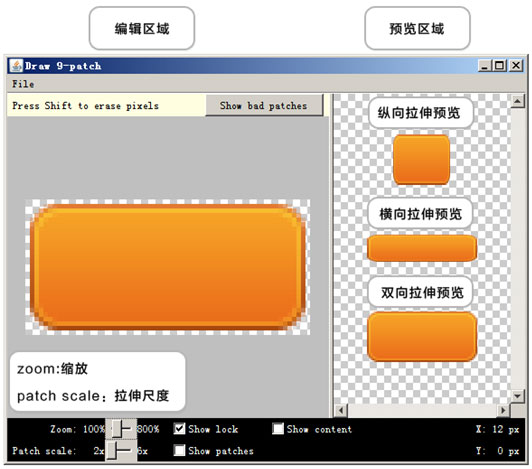

如下图，自动进入编辑界面。图中介绍了每个区域的内容及功能注释。

预览右侧的视图发现，图片的边缘处于普通拉伸状态。

现在我们在图片边缘点击左键，绘制出黑线，即图片需要被拉伸的部分。如下图，对4条黑线做了注释。

如果失误多绘的部分，可按住shift键的同时点击鼠标左键擦除）。

如图所见，三种拉伸结果均已完美显示，已实现我们想要的拉伸效果，假设这是一个有显示文字的窗体，那么文字显示的区域，程序也会控制在黑线对应范围。

以下这些图片，包括异性(非规则图形)图片，也可以通过点九PNG实现横纵向的自然拉伸。

【draw9patch.bat其他功能说明】

② Show lock：显示不可绘区域

② Show patches：预览这个绘图区中的可延伸宫格（粉红色代表一个可延伸区域）

③ Show patches：预览视图中的高亮区域（紫色区域）

④ Show bad patches：在宫格区域四周增加一个红色边界，这可能会在图像被延伸时产生人工痕迹。如果你消除所有的坏宫格，延伸视图的视觉一致性将得到维护。

3.保存和输出

点击左上file- save，保存文件，自动生成一张后缀名为“*.9.png”格式的图片，图片上下左右各增加了1px的黑线。

方法2：直接使用 PS等平面工具绘制，流程图如下

如流程图所示，相对与方法1，只需2个步骤就可得到.9.png图片，具体步骤为：

1. 确定切图后直接改变图片的画布大小，

2. 手动将上下左右各增加1px

3. 使用铅笔工具，手动绘制拉伸区域，色值必须为黑色（#000000）。

4. 存储为web所用格式，选择png-24，储存时手动将后缀名改为.9.png

不过这种方法的缺点是不能实时预览，判断并测试拉伸区域的准确性。

使用此方法需要注意以下2点:

1. 手绘的黑线拉伸区必须是#000000，透明度100%，并且图像四边不能出现半透明像素；

2. 你的.9.png必须绘有拉伸区域的黑线；

否则，图片不会通过android系统编译，导致程序报错。还有，有同学疑惑解压缩apk文件后，.9.png图片里的黑线怎么没了？

那是因为andriod程序在把文件打包成apk的时候，程序会自动把*.9.png图片边缘的黑线去掉，所以解压缩apk后看到的.9.png文件是没有黑线的。

三.使用“点九”的意义

关于下图，经过测试发现使用普通png的显示效果出现明显的变色横纹。而.9.png图片的显示效果明显优于普通png。

使用.9.png格式后，横纹问题基本已解决。因为对于.9.png图片，android系统程序有对其优化的算法。

由于android手机屏幕的材质质量差距大。很多屏幕不支持16位以上的颜色显示。

所以渲染后结果出现丢失颜色，故造成横纹显示。

经与多款android手机对比后发现，屏幕越次的手机横纹越明显。

而使用了*.9.png图片技术后，只需要采用一套界面切图去适配不同的分辨率，而且大幅减少安装包的大小。而且这样程序不需要专门做处理的就可以实现其拉伸，也减少了代码量和开发工作量。

相信每个人android平台的切图工作，会有不同的技巧和心得，非常欢迎大家能在评论中留下自己的个人经验及心得。相互交流会让我们的工作模式更灵活，更高效，同时带给大家更多优质的移动端应用：）
