Android 实例解说Application类

作者 漫天尘沙的博客,火龙果软件    发布于 2014-04-28


在 Zygote启动过程 一文中我们说道,Zygote一生中最重要的一件事就是生下了 System Server 这个大儿子,System Server 担负着提供系统 Service的重任,在深入了解这些Service 之前,我们首先要了解 什么是Service?它的工作原理是什么?

1. Service是什么?

简单来说,Service就是提供服务的代码,这些代码最终体现为一个个的接口函数,所以,Service就是实现一组函数的对象,通常也称为组件。Android 的Service 有以下一些特点:

1.请求Service服务的代码(Client) 和 Service本身(Server) 不在一个线程,很多情况下不在一个进程内。跨进程的服务称为远端(Remote)服务,跨进程的调用称为IPC。通常应用程序通过代理(Proxy)对象来访问远端的Service。

2.Service 可以运行在native 端(C/C++),也可以运行在Java 端。同样,Proxy 可以从native 端访问Java Service, 也可以从Java端访问native service, 也就是说,service的访问与语言无关。

3.Android里大部分的跨进程的IPC都是基于Binder实现。

4.Proxy 通过 Interface 类定义的接口访问Server端代码。

5.Service可以分为匿名和具名Service. 前者没有注册到ServiceManager, 应用无法通过名字获取到访问该服务的Proxy对象。

6.Service通常在后台线程执行(相对于前台的Activity), 但Service不等同于Thread,Service可以运行在多个Thread上,一般这些Thread称为 Binder Thread.

要了解Service,我们得先从 Binder 入手。

2. Binder

先给一张Binder相关的类图一瞰Binder全貌,从上面的类图(点击看大图)跟Binder大致有这么几部分:

Native 实现: IBinder, BBinder, BpBinder, IPCThread, ProcessState, IInterface, etc

Java 实现: IBinder, Binder, BinderProxy, Stub, Proxy.

Binder Driver: binder_proc, binder_thread, binder_node, etc.

我们将分别对这三部分进行详细的分析,首先从中间的Native实现开始。

通常来说,接口是分析代码的入口,Android中'I' 打头的类统统是接口类(C++里就是抽象类), 自然,分析Binder就得先从IBinder下手。先看看他的定义。

class IBinder : public virtual RefBase
{
public:
...
virtual sp<IInterface> queryLocalInterface(const String16& descriptor); //返回一个IInterface对象
...
virtual const String16& getInterfaceDescriptor() const = 0;
virtual bool isBinderAlive() const = 0;
virtual status_t pingBinder() = 0;
virtual status_t dump(int fd, const Vector<String16>& args) = 0;
virtual status_t transact( uint32_t code,
const Parcel& data,
Parcel* reply,
uint32_t flags = 0) = 0;
virtual status_t linkToDeath(const sp<DeathRecipient>& recipient,
void* cookie = NULL,
uint32_t flags = 0) = 0;
virtual status_t unlinkToDeath( const wp<DeathRecipient>& recipient,
void* cookie = NULL,
uint32_t flags = 0,
wp<DeathRecipient>* outRecipient = NULL) = 0;
...
virtual BBinder* localBinder(); //返回一个BBinder对象
virtual BpBinder* remoteBinder(); //返回一个BpBinder对象
};

有接口必然有实现,从图中可以看出,BBinder和BpBinder都是IBinder的实现类,它们干啥用的,有啥区别?有兴趣同学可以去分别去读读他们的代码,分别在

Bpinder: frameworks/native/lib/binder/BpBinder.cpp

BBinder: frameworks/native/lib/binder/Binder.cpp

这里我们简单总结一下他们的区别:

看出来了吧,它们的差异在于它们是通信两端的不同实现,BBinder是服务端,而BpBinder是客户端,为什么这么说?

1. pingBinder, BBinder直接返回OK,而BpBinder需要运行一个transact函数,这个函数具体做什么,我们后面会介绍。

2. linkToDeath()是用来在服务挂的时候通知客户端的,那服务端当然不需要自己监视自己咯,所以BBinder直接返回非法,而Bpbinder需要通过requestDeathNotification()要求某人完成这个事情,究竟是谁提供这个服务?答案后面揭晓。

3. 在Android中,remote一般代表某个远端对象的本地代理,想象一下航空公司和机票代理,BBinder是航空公司,当然没有remote的了,那BpBinder就是机票代理了,所以remote()自然返回自己了。

4. Transact的英文意思是交易,就是买卖嘛,那自然transact()就是买的操作,而onTransact()就是卖的操作,BBinder的transact()的实现就是onTransact(), 航空公司的买票当然不用通过机票代理了,直接找自己人就好了。

所以结论是,BBinder代表着服务端,而BpBinder则是它在客户端的代理,客户程序通过BpBinder的transact()发起请求,而服务器端的BBinder在onTranscat()里响应请求,并将结果返回。

可是交易肯定有目标的吧,回到航空公司和机票代理的例子,如果要订去某个地方的机票,我们怎么也得先查询一下都有那些航班,然后才能告诉机票代理订具体的航班号吧。这里的查询和预订可以看成服务的接口函数,而航班号就是我们传递给机票代理的参数。客户程序通过queryLocalInterface() 可以知道航空公司都提供哪些服务。

可是奇怪的是BBinder和BpBinder都没有实现这个接口啊,那肯定另有他人实现这个类了,这个人就是IInterface.h, 看看代码

template<typename INTERFACE>
inline sp<IInterface> BnInterface<INTERFACE>::queryLocalInterface(
const String16& _descriptor)
{
if (_descriptor == INTERFACE::descriptor) return this;
return NULL;
}

BnInterface<INTERFACE> 对象将自己强制转换成 IInterface对象返回,看看BnInterface的定义:

template<typename INTERFACE>
class BnInterface : public INTERFACE, public BBinder
{
public:
virtual sp<IInterface> queryLocalInterface(const String16& _descriptor);
virtual const String16& getInterfaceDescriptor() const;

protected:
virtual IBinder* onAsBinder();
};

是一个模板类,继承了BBinder, 还有模板 INTERFACE。我们刚才已经看过,BBinder没有实现queryLocalInterface(), 而BnInterface 返回自己,可以他并没有继承IInterface, 怎么可以强制转换呢,唯一的解释就是 INTERFACE模板必须继承和实现IInterface.

class IInterface : public virtual RefBase
{
public:
IInterface();
sp<IBinder> asBinder();
sp<const IBinder> asBinder() const;
protected:
virtual ~IInterface();
virtual IBinder* onAsBinder() = 0;
};

这也太简单了吧,只是定义了 从Interface 到 IBinder的转换接口 asBinder, 而刚才我们研究的queryLocalInterface() 正好反过来,说明IBinder 和 IInterface 之间是可以互转的,一个人怎么可以变成另外一个人呢?唯一的解释就是这个人有双重性格,要么他同时继承 IInterface 和 IBinder, 要么他体内有这两个对象同时存在,不卖关子了,在服务端,这个双重性格的人就是BnXXX, XXX 代表某个具体的服务,我们以图中的BnMediaPlayer为例,看看他的定义

class BnMediaPlayer: public BnInterface<IMediaPlayer>
{
public:
virtual status_t onTransact( uint32_t code,
const Parcel& data,
Parcel* reply,
uint32_t flags = 0);
};

class IMediaPlayer: public IInterface
{
public:
DECLARE_META_INTERFACE(MediaPlayer);
...

}

这下本性都露出来了,IBinder 和 IInterface 的影子都露出来了,让我们用图梳理一下 (箭头代表继承关系)

归纳一下,

1. BBinder 实现了大部分的IBinder 接口,除了onTransact() 和 queryLocalInterface(), getInterfaceDescriptor();

2. BnInterface 实现了IBinder的queryLocalInterface()和getInterfaceDescriptor(), 但是其必须借助实际的接口类。

3. BnMediaPlayer只是定义了onTransact(), 没有实现。

4. onTransact()的具体实现在Client类。

为什么搞得那么复杂?Google 是希望通过这些封装尽可能减少开发者的工作量,开发一个native的service 开发者只需要做这么几件事(上图中深色部分):

1.定义一个接口文件, IXXXService, 继承IInterface

2.定义BnXXX(), 继承 BnInterface<IXXXService)

3.实现一个XXXService类,继承BnXXX(), 并具体实现onTransact() 函数。

那客户端呢? 我们的目标是找到一个类,它必须同时拥有IBinder 和 IIterface的特性, 先看看BpBinder 吧

class BpBinder : public IBinder

跟IInterface 没有关系,那一定是别人,看看BpInterface 吧,

template<typename INTERFACE>
class BpInterface : public INTERFACE, public BpRefBase
{
public:
BpInterface(const sp<IBinder>& remote);
protected:
virtual IBinder* onAsBinder();
};

我们刚才已经知道了,INTERFACE 是 IMediaPlayer, 它继承了IInterface, IInterface 的对象找到了, 但跟IBinder 没关系?只剩下BpRefBase 了,

class BpRefBase : public virtual RefBase
{
protected:
...
inline IBinder* remote() { return mRemote; }
...
private:
...
IBinder* const mRemote;
RefBase::weakref_type* mRefs;
volatile int32_t mState;
};

有了,BpRefBase 里有IBinder 成员变量,看来在客户端,没有一个类同时继承IBinder 和 IInterface, 但是有一个类继承了其一,但包含了另外一个,这种在设计模式里成为组合(Composition).

还是不太明白?还是用图解释吧,

看明白了?从BpInterface开始,通过BpRefBase 我们可以找到IBinder, 这个转换就在 asBinder() 的实现里,看看代码

sp<IBinder> IInterface::asBinder(){
return this ? onAsBinder() : NULL;
}

sp<const IBinder> IInterface::asBinder() const{
return this ? const_cast<IInterface*>(this)->onAsBinder() : NULL;
}

template<typename INTERFACE>
inline IBinder* BpInterface<INTERFACE>::onAsBinder()
{
return remote();
}

template<typename INTERFACE>
IBinder* BnInterface<INTERFACE>::onAsBinder()
{
return this;
}

这里印证我们上面两张图的正确性,onAsBinder是转换的发生的地方,服务端(BnInterface)的实现直接返回了自己,因为它继承了两者,而客户端(BpInterface)则需要通过remote()(返回mRemote 成员变量)获取,因为他自己本身不是IBinder,

那个BpRefbase的mRemote是如何被赋值的?看看以下代码

//frameworks/native/libs/binder/binder.cpp
BpRefBase::BpRefBase(const sp<IBinder>& o)
: mRemote(o.get()), mRefs(NULL), mState(0)
{
...
}

//frameworks/native/include/binder/iinterface.h
template<typename INTERFACE>
inline BpInterface<INTERFACE>::BpInterface(const sp<IBinder>& remote)
: BpRefBase(remote)
{
}

//frameworks/av/media/libmedia/IMediaPlayer.cpp
class BpMediaPlayer: public BpInterface<IMediaPlayer>
{
public:
BpMediaPlayer(const sp<IBinder>& impl)
: BpInterface<IMediaPlayer>(impl)
{
}
...
}

原来是从子类一级一级注入的,那唯一的问题就是在哪里完成这个注入操作, 马上搜索"new BpMediaPlayer", 奇怪,竟然没有,试试搜索"IMediaPlayer“,发现了一点线索

//av/media/libmedia/IMediaPlayerService.cpp

70: virtual sp<IMediaPlayer> create(
71: const sp<IMediaPlayerClient>& client, int audioSessionId) {
Parcel data, reply;
73: ...
remote()->transact(CREATE, data, &reply);
78: return interface_cast<IMediaPlayer>(reply.readStrongBinder()); //reply里读出IBinder,然后转成IMediaPlayer接口对象
}

这里通过interface_cast 直接把IBinder 转换成了 IMediaPlayer, interface_cast 到底有什么魔力?

template<typename INTERFACE>
inline sp<INTERFACE> interface_cast(const sp<IBinder>& obj)
{
return INTERFACE::asInterface(obj);
}

继续跟进 asInterface, 结果发现里以下代码

#define DECLARE_META_INTERFACE(INTERFACE)                               \
static const android::String16 descriptor; \
static android::sp<I##INTERFACE> asInterface( \
const android::sp<android::IBinder>& obj); \
virtual const android::String16& getInterfaceDescriptor() const; \
I##INTERFACE(); \
virtual ~I##INTERFACE(); \


#define IMPLEMENT_META_INTERFACE(INTERFACE, NAME) \
const android::String16 I##INTERFACE::descriptor(NAME); \
const android::String16& \
I##INTERFACE::getInterfaceDescriptor() const { \
return I##INTERFACE::descriptor; \
} \
android::sp<I##INTERFACE> I##INTERFACE::asInterface( \
const android::sp<android::IBinder>& obj) \
{ \
android::sp<I##INTERFACE> intr; \
if (obj != NULL) { \
intr = static_cast<I##INTERFACE*>( \
obj->queryLocalInterface( \
I##INTERFACE::descriptor).get()); \
if (intr == NULL) { \
intr = new Bp##INTERFACE(obj); \
} \
} \
return intr; \
} \

恍然大悟,原来在DECLARE_META_INTERFACE 这个宏里定义了asInterface, 在IMPLEMENT_META_INTERFACE 里实现了它,这里果然有一个new BpMediaPlayer! 然后把它转换成父父类 IMediaPlayer。

一切都清楚了,用一张图来表示

客户端从远端获取一个IBinder对象,接着生成BpMediaPlayer, 将其转成 IMediaPlayer 接口对象,这是用户程序看到的对象,并通过其调用接口方法,最终调到BpBinder的transact()。

问题又来了,这个transact() 怎么传递到服务端,并最终调到 onTransact()?

回想一下,onTransact() 是IBinder的接口函数吧,而且Server的IBinder实现是BBinder, 那一定有人通过某种方式得到了BBinder对象。

这个人就是Binder Driver. 为了找到真相,必须用源头开始,那就是transact()

status_t BpBinder::transact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{
...
status_t status = IPCThreadState::self()->transact(
mHandle, code, data, reply, flags);
...
return DEAD_OBJECT;
}

IPCThreadState的transact()函数相比IBinder 多了一个mHandle, 啥来历?

BpBinder::BpBinder(int32_t handle)
: mHandle(handle)

构造带进来的,赶紧找“new BpBinder", 结果在ProcessState.cpp 看到了

sp<IBinder> ProcessState::getStrongProxyForHandle(int32_t handle)
{
...
IBinder* b = e->binder;
if (b == NULL || !e->refs->attemptIncWeak(this)) {
b = new BpBinder(handle);

找谁call了getStrongProxyForHandle?为了快速找到调用栈,我们在BpBinder的构造函数里加了这么几句话:

#include <utils/CallStack.h>
...
CallStack cs;
cs.update();
cs.dump("BpBinder")

然后得到了下面的打印

09-29 07:11:14.363  1624  1700 D BpBinder: #00  pc 0001eb34
 /system/lib/libbinder.so (android::BpBinder::BpBinder(int)+260)
09-29 07:11:14.363 1624 1700 D BpBinder: #01 pc 0003b9a2 /system/lib/libbinder.so (android::ProcessState::getStrongProxyForHandle(int)+226)
09-29 07:11:14.363 1624 1700 D BpBinder: #02 pc 00032b8c /system/lib/libbinder.so (android::Parcel::readStrongBinder() const+316) //frameworks/native/libs/binder/Parcel.cpp:247
09-29 07:11:14.363 1624 1700 D BpBinder: #03 pc 000ad9d2 /system/lib/libandroid_runtime.so //frameworks/base/core/jni/android_os_Parcel.cpp:355
09-29 07:11:14.363 1624 1700 D BpBinder: #04 pc 00029c5b /system/lib/libdvm.so (dvmPlatformInvoke+79) //dalvik/vm/arch/x86/Call386ABI.S:128

#04 dvmPlatformInvork 说明这是一个Jni调用,#03 对应的代码是

return javaObjectForIBinder(env, parcel->readStrongBinder());

应该是Java传下来一个Parcel对象,然后由本地代码进行解析,从中读出IBinder对象,并最终返回。也就是说,远端有人将这个IBinder对象封在Parcel里。还是没有头绪?继续顺着调用栈往前看,

#02 对应于下面的代码

status_t unflatten_binder(const sp<ProcessState>& proc,
const Parcel& in, sp<IBinder>* out)
{
const flat_binder_object* flat = in.readObject(false);
...case BINDER_TYPE_HANDLE:
*out = proc->getStrongProxyForHandle(flat->handle);
return finish_unflatten_binder(
static_cast<BpBinder*>(out->get()), *flat, in);
}
}
return BAD_TYPE;
}

#bionic/libc/kernel/common/linux/binder.h
struct flat_binder_object {
unsigned long type;
unsigned long flags;
union {
void *binder;
signed long handle;
};
void *cookie;
};

原来mHandle就是flat_binder_object里面的handle, 它只是一个数字!这个数据结构定义在Kernel里,是经过Kernel转手的。越来越乱了,赶紧整理一下思路:

1. Kernel 封装了一个数据结构(flat_binder_object),里面带有一个数字(mHandle)。

2. 客户端获取这个数字后,生成一个BpBinder的对象。

3. 然后当客户端需要访问远端服务的时候,将这个数字附上。

回到现实生活,机票代理需要向航空公司查询或订票的话,一定要知道是哪个航空公司,莫非这个号就是航空公司的编号?

恭喜你,就是那么简单,这个号就对应了服务器端的提供的某一个服务,Android 中每个Service都有一个号码(根据创建时间递增,0号Service 是ServiceManager,让我用下面的图来描述整个过程吧,

1. 在已知服务名的情况下,App 通过getService() 从ServiceManager 获取该服务的信息,该信息封装在Parcel里。

2. 应用程序收到返回的这个Parcel对象(通过Kernel), 从中读取出flat_binder_object 对象,最终从对象中得到服务对应的服务号,mHandle.

3. 以该号码作为参数输入生成一个IBinder对象(实际是BpBinder)。

4. 应用获取该对象后,通过asInterface(IBinder*) 生成服务对应的Proxy对象(BpXXX),并将其强转为接口对象(IXXX),然后直接调用接口函数。

5. 所有的接口对象调用最终会走到BpBinder->transact()函数,这个函数调用IPCThreadState->transact()并以Service号作为参数之一。

6. 最终通过系统调用ioctrl() 进入内核空间,Binder驱动根据传进来的Service 号寻找该Service正处于等待状态的Binder Thread, 唤醒它并在该线程内执行相应的函数,并返回结果给APP。

强调一下:

1. 从应用程序的角度来看,他只认识IBinder 和 IMediaPlayer 这两个类,但真正的实现在BpBinder 和 BpMediaPlayer, 这正是设计模式所推崇的“ Programs to interface, not implementations", 可以说Android 是一个严格遵循设计模式思想精心设计的系统,我们将来会就这个话题进行深入的探讨。

2. 客户端应该层层的封装,最终的目的就是获取和传递这个mHandle 值,从图中,我们看到,这个mHandle至来自与IServiceManager, 他是一个管理其他服务的服务,通过服务的名字我们可以拿到这个服务对应的Handle号,类似网络域名服务系统。但是我们说了,IServiceManager也是服务啊,要访问他我们也需要一个Handle号啊,对了,就如同你必须为你的机器设置DNS 服务器地址,你才能获得DNS 服务。在Android系统里, 默认的将ServiceManger的Handler号设为0,0就是DNS服务器的地址,这样,我们通过调用 getStrongProxyForHandle(0) 就可以拿到ServiceManager 的IBinder 对象,当然,系统提供一个 getService(char *)函数来帮助完成这个过程。

3. Android Binder 的设计目标就是让访问远端服务就像调用本地函数一样简单,但是远端的对象不在本地控制之内,我们必须保证调用过程中远端的对象不能被析构,否则本地应用程序将很有可能崩溃。同时,万一远端服务异常退出,如Crash, 本地对象必须知晓从而避免后续的错误。Android 通过 智能指针 和 DeathNotification 来支持这两个要求,我们会有专门的章节介绍智能指针,这里我们会在后面简单介绍 DeathNotifycation的实现原理。

Binder的上层设计逻辑简单介绍完毕。我们接下来看看Binder的底层设计。

3. Binder Driver

我们知道,Linux的进程空间相互独立,两个进程只能通过Kernel space 进行互访,所有的IPC 机制,最底层的实现都是在Kernel space. Binder 也是如此,通过系统调用切入内核态,内核寻找到提供服务的进程,唤醒他并进入用户空间,然后在某个线程里调用onTransact(), 完成特定操作,并将结果返回到应用程序。那Binder Driver是如何搭起连接服务端和客户端的这座桥梁呢?

先看看binder driver 内部的数据结构吧:

下面一一进行解释:

1. Binder node:

我们前面说过Service 其实是一个存在于某个进程里的对象,因此,进程PID 和 对象地址可以唯一的标识一个Service 对象,除此之外,因为这个对象可能被很多应用所使用,必须有引用计数来管理他的生命周期。这些工作都必须在内核里完成,Binder node 就是这样一个结构体来管理每个Service 对象。

struct binder_node {
int debug_id; //kernel内部标识node的id
struct binder_work work;
union {
struct rb_node rb_node;
struct hlist_node dead_node;
};
struct binder_proc *proc; //Service所在进程的结构体
struct hlist_head refs; //双向链表头,链表里存放一系列指针,指向引用该Service的binder_ref对象,
int internal_strong_refs; //内部强引用计数
int local_weak_refs; //弱引用计数
int local_strong_refs; //强引用计数
binder_ptr __user ptr; //Service对象地址
binder_ptr __user cookie;
unsigned has_strong_ref:1;
unsigned pending_strong_ref:1;
unsigned has_weak_ref:1;
unsigned pending_weak_ref:1;
unsigned has_async_transaction:1;
unsigned accept_fds:1;
unsigned min_priority:8;
struct list_head async_todo;
};

2. binder_ref

binder_ref 描述了每个对服务对象的引用,对应与Client端。如上图所示,每个Ref通过node指向binder_node. 一个进程所有的binder_ref通过两个红黑树(RbTree)进行管理,通过binder_get_ref() 和 binder_get_ref_for_node快速查找。

struct binder_ref {
/* Lookups needed: */
/* node + proc => ref (transaction) */
/* desc + proc => ref (transaction, inc/dec ref) */
/* node => refs + procs (proc exit) */
int debug_id;
struct rb_node rb_node_desc;
struct rb_node rb_node_node;
struct hlist_node node_entry;
struct binder_proc *proc; //应用进程
struct binder_node *node;
uint32_t desc;
int strong;
int weak;
struct binder_ref_death *death; //如果不为空,则client想获知binder的死亡
};

3. binder_proc

一个进程既包含的Service对象,也可能包含对其他Service对象的引用. 如果作为Service对象进程,它可能会存在多个Binder_Thread。这些信息都在binder_proc结构体进行管理。

struct binder_proc {
struct hlist_node proc_node; //全局链表 binder_procs 的node之一
struct rb_root threads; //binder_thread红黑树,存放指针,指向进程所有的binder_thread, 用于Server端
struct rb_root nodes; //binder_node红黑树,存放指针,指向进程所有的binder 对象
struct rb_root refs_by_desc; //binder_ref 红黑树,根据desc(service No) 查找对应的引用
struct rb_root refs_by_node; //binder_ref 红黑树,根据binder_node 指针查找对应的引用
int pid;
struct vm_area_struct *vma;
struct mm_struct *vma_vm_mm;
struct task_struct *tsk;
struct files_struct *files;
struct hlist_node deferred_work_node;
int deferred_work;
void *buffer;
ptrdiff_t user_buffer_offset;

struct list_head buffers;
struct rb_root free_buffers;
struct rb_root allocated_buffers;
size_t free_async_space;

struct page **pages;
size_t buffer_size;
uint32_t buffer_free;
struct list_head todo; //task_list, binder_work链表,存放指针最终指向某个binder_transaction对象
wait_queue_head_t wait;
struct binder_stats stats;
struct list_head delivered_death;
int max_threads;
int requested_threads;
int requested_threads_started;
int ready_threads;
long default_priority;
struct dentry *debugfs_entry;
};

为了实现快速的查找,binder_proc内部维护了若干个数据结构,如图中黄色高亮所示,

4. binder_transaction

每个transact() 调用在内核里都会生产一个binder_transaction 对象,这个对象会最终送到Service进程或线程的todo队列里,然后唤醒他们来最终完成onTransact()调用。

struct binder_transaction {
int debug_id; //一个全局唯一的ID
struct binder_work work; // 用于存放在todo链表里
struct binder_thread *from; //transaction 发起的线程。如果BC_TRANSACTION, 则为客户端线程,如果是BC_REPLY, 则为服务端线程。
struct binder_transaction *from_parent; //上一个binder_transaction. 用于client端
struct binder_proc *to_proc; //目标进程
struct binder_thread *to_thread; //目标线程
struct binder_transaction *to_parent; //上一个binder_transaction, 用于server端
unsigned need_reply:1;
/* unsigned is_dead:1; */ /* not used at the moment */

struct binder_buffer *buffer;
unsigned int code;
unsigned int flags;
long priority;
long saved_priority;
kuid_t sender_euid;
};

5. binder_thread

binder_proc里的threads 红黑树存放着指向binder_thread对象的指针。这里的binder_thread 不仅仅包括service的binder thread, 也包括访问其他service的调用thread. 也就是说所有与binder相关的线程都会在binder_proc的threads红黑树里留下记录。binder_thread里最重要的两个成员变量是 transaction_stack 和 wait.

struct binder_thread {
struct binder_proc *proc;
struct rb_node rb_node; //红黑树节点
int pid;
int looper; //
struct binder_transaction *transaction_stack; //transaction栈
struct list_head todo;
uint32_t return_error;
uint32_t return_error2;
wait_queue_head_t wait; //等待队列,用于阻塞等待
struct binder_stats stats;
};

在binder_proc里面我们也能看到一个wait 队列,是不是意味着线程既可以在proc->wait上等待,也可以在thread->wait上等待?binder driver 对此有明确的用法,所有的binder threads (server 端)都等待在proc->wait上。因为对于服务端来说,用哪个thread来响应远程调用请求都是一样的。然而所有的ref thread(client端)的返回等待都发生在调用thread的wait 队列,因为,当某个binder thread 完成服务请求后,他必须唤醒特定的等待返回的线程。但是有一个例外,在双向调用的情况下,某个Server端的thread将会挂在thread->wait上等待,而不是proc->wait. 举个例子,假设两个进程P1 和 P2,各自运行了一个Service, S1,S2, P1 在 thread T1 里调用S2提供的服务,然后在T1->wait里等待返回。S2的服务在P2的binder thread(T2)里执行,执行过程中,S2又调到S1里的某个接口,按理S1 将在P1的binder thread T3里执行, 如果P1接下来又调到了P2,那又会产生新的进程 T4, 如果这个反复调用栈很深,需要耗费大量的线程,显然这是非常不高效的设计。所以,binder driver 里做了特殊的处理。当T2 调用 S1的接口函数时,binder driver 会遍历T2的transaction_stack, 如果发现这是一个双向调用(binder_transaction->from->proc 等于P1), 便会唤醒正在等待reply的T1,T1 完成这个请求后,继续等待S2的回复。这样,只需要最多两个Thread就可以完成多层的双向调用。

binder_thread里的transaction_stack 是用链表实现的堆栈, 调用线程和服务线程的transaction有着不同的堆栈。下图是上面这个例子的堆栈情形:

6. binder_ref_death

binder_ref 记录了从client进程到server进程某个service的引用,binder_ref_death 是binder_ref的一个成员变量,它的不为空说明了client进程想得到这个service的死亡通知(严格意义上讲,是service所在进程的死亡通知,因为一个进程一个/dev/binder的fd, 只有进程死亡了,driver才会知晓,通过 file_operations->release 接口)。

struct binder_ref_death {
struct binder_work work;
binder_ptr __user cookie;
};

我们可以下面一张时序图来了解binder death notifycation 的全过程。

7. binder_work

从应用程序角度来看,所有的binder调用都是同步的。但在binder driver 内部,两个进程间的交互都是异步的,一个进程产生的请求会变成一个binder_work, 并送入目标进程或线程的todo 队列里,然后唤醒目标进程和线程来完成这个请求,并阻塞等待结果。binder_work的定义如下:

struct binder_work {
struct list_head entry;
enum {
BINDER_WORK_TRANSACTION = 1,
BINDER_WORK_TRANSACTION_COMPLETE,
BINDER_WORK_NODE,
BINDER_WORK_DEAD_BINDER,
BINDER_WORK_DEAD_BINDER_AND_CLEAR,
BINDER_WORK_CLEAR_DEATH_NOTIFICATION,
} type;
};

很简单,其实只定义了一个链表的节点和work的类型。

8. binder_buffer

进程间通信除了命令,还有参数和返回值的交换,要将数据从一个进程的地址空间,传到另外一个进程的地址空间,通常需要两次拷贝,进程A -> 内核 -> 进程B。binder_buffer 就是内核里存放交换数据的空间(这些数据是以Parcel的形式存在)。为了提高效率,Android 的 binder 只需要一次拷贝,因为binder 进程通过mmap将内核空间地址映射到用户空间,从而可以直接访问binder_buffer的内容而无需一次额外拷贝。binder_buffer由内核在每次发起的binder调用创建,并赋给binder_transaction->buffer. binder driver 根据binder_transaction 生产 transaction_data(包含buffer的指针而非内容), 并将其复制到用户空间。

9. flat_binder_obj

前面我们说过,<proc, handle> 可以标识一个BpBinder 对象,而<proc, ptr> 可以标识一个BBinder对象。Binder Driver 会收到来自与BpBinder 和 BBinder的系统调用,它是如何判别它们的身份呢?答案就在flat_binder_obj里,先看看它的定义,

struct flat_binder_object {
unsigned long type; //见下面定义
unsigned long flags;
union {
void *binder; //BBinder,通过它driver可以找到对应的node
signed long handle; //BpBinder,根据它driver可以找到对应的ref
};
void *cookie;
};

enum {
BINDER_TYPE_BINDER = B_PACK_CHARS('s', 'b', '*', B_TYPE_LARGE),
BINDER_TYPE_WEAK_BINDER = B_PACK_CHARS('w', 'b', '*', B_TYPE_LARGE),
BINDER_TYPE_HANDLE = B_PACK_CHARS('s', 'h', '*', B_TYPE_LARGE),
BINDER_TYPE_WEAK_HANDLE = B_PACK_CHARS('w', 'h', '*', B_TYPE_LARGE),
BINDER_TYPE_FD = B_PACK_CHARS('f', 'd', '*', B_TYPE_LARGE),
};

union表明了在Server端和Client端它有着不同的解读。type则表明了它的身份。binder driver 根据它可以找到BpBinder 和 BBinder 在内核中相对应的对象 (ref 或 node). flat_binder_obj 封装在parcel里,详见Parcel.cpp.

至此,binder driver里面重要的数据结构都介绍完了,大家对binder driver的工作原理也有了大致的了解,这里再稍作总结:

1. 当一个service向binder driver 注册时(通过flat_binder_object), driver 会创建一个binder_node, 并挂载到该service所在进程的nodes红黑树。

2. 这个service的binder线程在proc->wait 队列上进入睡眠等待。等待一个binder_work的到来。

3. 客户端的BpBinder 创建的时候,它在driver内部也产生了一个binder_ref对象,并指向某个binder_node, 在driver内部,将client和server关联起来。如果它需要或者Service的死亡状态,则会生成相应的binfer_ref_death.

4. 客户端通过transact() (对应内核命令BC_TRANSACTION)请求远端服务,driver通过ref->node的映射,找到service所在进程,生产一个binder_buffer, binder_transaction 和 binder_work 并插入proc->todo队列,接着唤醒某个睡在proc->wait队列上的Binder_thread. 与此同时,该客户端线程在其线程的wait队列上进入睡眠,等待返回值。

5. 这个binder thread 从proc->todo 队列中读出一个binder_transaction, 封装成transaction_data (命令为 BR_TRANSACTION) 并送到用户空间。Binder用户线程唤醒并最终执行对应的on_transact() 函数。

6. Binder用户线程通过transact() 向内核发送 BC_REPLY命令,driver收到后从其thread->transaction_stack中找到对应的binder_transaction, 从而知道是哪个客户端线程正在等待这个返回。

7. Driver 生产新的binder_transaction (命令 BR_REPLY), binder_buffer, binder_work, 将其插入应用线程的todo对立,并将该线程唤醒。

8. 客户端的用户线程收到回复数据,该Transaction完成。

9. 当service所在进程发生异常退出,driver 的 release函数被调到,在某位内核work_queue 线程里完成该service在内核态的清理工作(thread,buffer,node,work...), 并找到所有引用它的binder_ref, 如果某个binder_ref 有不为空的binder_ref_death, 生成新的binder_work, 送人其线程的todo 对立,唤醒它来执行剩余工作,用户端的DeathRecipient 会最终被调用来完成client端的清理工作。

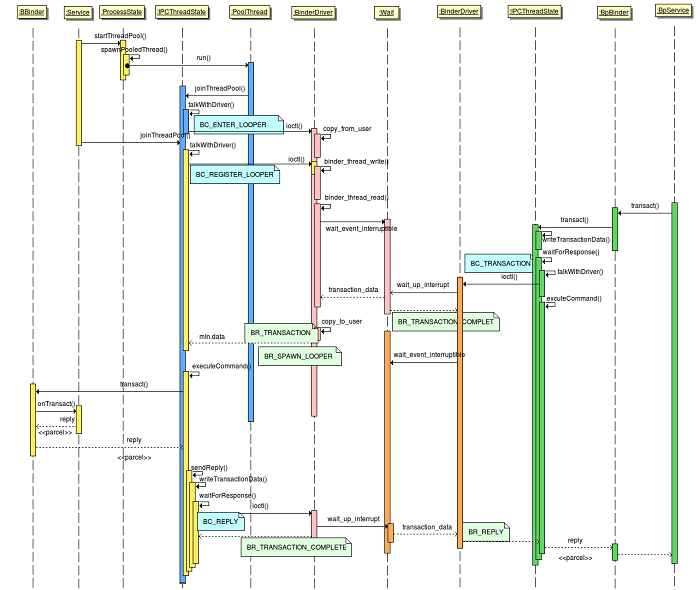

下面这张时序图描述了上述一个transaction完成的过程。不同的颜色代表不同的线程。注意的是,虽然Kernel和User space 线程的颜色是不一样的,但所有的系统调用都发生在用户进程的上下文里(所谓上下文,就是Kernel能通过某种方式找到关联的进程(通过Kernel的current 宏),并完成进程相关的操作,比如说唤醒某个睡眠的线程,或跟用户空间交换数据,copy_from, copy_to, 与之相对应的是中断上下文,其完全异步触发,因此无法做任何与进程相关的操作,比如说睡眠,锁等)。

4. Java Binder

Binder 的学习已经接近尾声了,我们已经研究了Binder Driver, C/C++的实现,就差最后一个部分了,Binder在Java端的实现了。Java端的实现与Native端类似,我们用下面的表格和类图概括他们的关系

可见,Java较Native端实现简单很多,通过Aidl工具来实现类似功能。所以,要实现一个Java端的service,只需要做以下几件事情:

1. 写一个.aidl文件,里面用AIDL语言定义一个接口类IXXX。

2.在Android.mk里加入该文件,这样编译系统会自动生成一个IXXX.java, 放在out/target/common/obj/JAVA_LIBRARIES/framework_intermediates/src/core 下面。

3. 在服务端,写一个类,扩展IXXX.Stub,具体实现IXXX的接口函数。


相关文章

手机软件测试用例设计实践
手机客户端UI测试分析
iPhone消息推送机制实现与探讨
Android手机开发(一)

相关文档

Android_UI官方设计教程
手机开发平台介绍
android拍照及上传功能
Android讲义智能手机开发
相关课程

Android高级移动应用程序
Android系统开发
Android应用开发
手机软件测试

分享到




android人机界面指南
Android手机开发(一)
Android手机开发(二)
Android手机开发(三)
Android手机开发(四)
iPhone消息推送机制实现探讨
手机软件测试用例设计实践
手机客户端UI测试分析
手机软件自动化测试研究报告
更多...


Android高级移动应用程序
Android应用开发
Android系统开发
手机软件测试
嵌入式软件测试
Android软、硬、云整合


领先IT公司 android开发平台最佳实践
北京 Android开发技术进阶
某新能源领域企业 Android开发技术
某航天公司 Android、IOS应用软件开发
阿尔卡特 Linux内核驱动
艾默生 嵌入式软件架构设计
西门子 嵌入式架构设计
更多...
