| (三)__MO(去电)流程分析
前面我们已经大致了解了 Android 4.4 Phone 大致差异以及整体结构，本文主要分析
Android 4.4 Phone 的去电流程。通话是手机最基本也是最终要的功能，而通话可以大致分为来电和去电，这也是对Phone模块熟悉必不可少的基本流程。
本文主要以方法调用时序图以及关键代码作为分析，因芯片厂商差异所以代码与原生略有出入，各位看官取其所需即可，切不可生搬硬套。
MTK在Android的原生的基础上添加了很多功能，比如VideoCall, 来电/去电归属地等等，这些功能是Android原生所不具有。MTK在加入这些功能的同时，为了方便后续移植使用了一套自己的架构即pluginManager
( Phone中使用ExtensionManager从PluginManager中获取实例，Contacts也使用同样的方式
)。什么是PluginManager呢？当我们需要增强Android原生APP的功能时，一般来讲我们可以直接去修改原生的代码添加我们想要的功能，但这样会导致Android原生代码混乱并可能降低执行效率等。MTK为解决这样的问题推出了Plugin架构，即使用类似插件的方式将新功能嵌入到Android原生代码中，但这也并不是说一点都不会修改Android原生代码。这样模块化的设计好处是显而易见的，PluginManager表示如图1：
图1
这里为什么要提到Plugin呢？因为我们MTK平台Phone处理流程与原生的有所不同，MTK对拨号进行了一个预处理，我们姑且这么称呼吧，预处理主要目的是判断是否是Voice
Mail, 是否是SIP Phone, 是否是Video Call等等，这些功能是MTK自己加入的，也就是说这里使用了plugin机制。
拨号时序图
这里放上拨号时序图，具体信息就需要自己查看代码了，后面会简单提下我在看代码的过程中觉得一些重要的地方，因为图片太大后面会提供原图下载。时序图如图2：
图 2
我们可以将图2分成四个部分：Dialer，PhoneCommon，TeleService，Telephony
Framework。他们非别对应packages/apps/Dialer、packages/apps/PhoneCommon、packages/services/TeleService、framework/opt/telephony。实际上拨号操作会调用到RIL并使用AT指令发送给Modem，最终Modem与硬件交互后向基站发起通话请求，本文流程以APP-Framework为主。
拨号入口Dialer
前面的文章我们已经提到 4.4 中的拨号界面不在附属于 Contacts 而是独立的Dialer应用，也就是把Contacts中Dialpad部分抽离了出来。拨号界面是DialtactsActivity，实际控件为DialpadFragment，点击拨号按钮触发DialpadFragment的onClick事件，并调用dialButtonPressed方法中，最终调用到ContactsCallOptionHandler中开始拨号预处理。整个过程比较简单，就不贴代码了。如图3：
图 3
拨号预处理PhoneCommon
这里所说的拨号预处理是对于MTK平台来讲的，Android 原生没有这一块，直接从DialpadFragment使用StartAcitivty跳转到OutgongCallBroadcaster，我们主要看一下MTK对这一块做了什么。
通过Dialer拨号我们可以知道，在Dialer的ContactsCallOptionHandler类中，调用doCallOptionHandle方法开启Phone的入口。代码如下：
public void doCallOptionHandle(Intent intent) {
//... ...省略部分代码，这里通过调用父类的doCallOptionHandle开始跳转到PhoneCommon中
super.doCallOptionHandle(mActivityContext, DialerApplication.getInstance(), intent,
this, DialerApplication.getInstance().cellConnMgr,
telephony, SlotUtils.isGeminiEnabled(),
FeatureOption.MTK_GEMINI_3G_SWITCH);
} |
看到CallOptionHandler中的doCallOptionHandle方法：
public void doCallOptionHandle(Context activityContext, Context applicationContext, Intent intent,
CallOptionBaseHandler.ICallOptionResultHandle resultHandler,
CellConnMgr cellConnMgr, ITelephony telephonyInterface,
boolean isMultipleSim, boolean is3GSwitchSupport) {
ListIterator<CallOptionBaseHandler> iterator = mCallOptionHandlerList.listIterator();
CallOptionBaseHandler previousHandler = iterator.next();
while (iterator.hasNext()) {
CallOptionBaseHandler currentHandler = (CallOptionBaseHandler)iterator.next();
previousHandler.setSuccessor(currentHandler);
previousHandler = currentHandler;
}
Request request = new Request(activityContext, applicationContext, intent, resultHandler,
cellConnMgr, telephonyInterface, isMultipleSim, is3GSwitchSupport,
mCallOptionHandlerFactory);
mCallOptionHandlerList.getFirst().handleRequest(request);
} |
按照常理，我们直接去跟踪handleRequest方法就好了，可是这里MTK做了一个链表的结构。我们先看到这里的mCallOptionHandlerList对象，需要知道第一个节点中存放的内容。mCallOptionHandlerList的赋值是在CallOptionHandler的构造方法中完成的，如下：
public CallOptionHandler(CallOptionHandlerFactory callOptionHandlerFactory) {
mCallOptionHandlerFactory = callOptionHandlerFactory;
mCallOptionHandlerList = new LinkedList<CallOptionBaseHandler>();
mCallOptionHandlerList.add(callOptionHandlerFactory.getFirstCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getEmergencyCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getInternetCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getVideoCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getSimSelectionCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getSimStatusCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getVoiceMailCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getInternationalCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getIpCallOptionHandler());
mCallOptionHandlerList.add(callOptionHandlerFactory.getFinalCallOptionHandler());
} |
这里完成的链表的构造，但还是无法直接看出第一个节点内容是什么，因此我们需要继续查看调用CallOptionHandler构造方法的地方，并弄清楚传递的参数。经过查看我们可以知道在Dialer中的ContactsCallOptionHandler构造方法中使用super调用了父类构造方法，其父类就是CallOptionHandler。
public ContactsCallOptionHandler(Context activityContext, CallOptionHandlerFactory callOptionHandlerFactory) {
super(callOptionHandlerFactory);
mActivityContext = activityContext;
} |
继续查看ContactsCallOptionHandler构造方法调用处。我们在Dialer中DialpadFragment的onCreate方法里看到了调用：
mCallOptionHandler = new ContactsCallOptionHandler(getActivity(),
new ContactsCallOptionHandlerFactory()); |
这里完成了真正的赋值，也就说CallOptionHandler中的mCallOptionHandlerList链表对象，使用了ContactsCallOptionHandlerFactory的对象进行了赋值。说白了就是：
mCallOptionHandlerList.add(callOptionHandlerFactory.getFirstCallOptionHandler());
//等价于
mCallOptionHandlerList.add(new ContactsCallOptionHandlerFactory().getFirstCallOptionHandler());
mCallOptionHandlerList.getFirst().handleRequest(request);
//等价于
new ContactsCallOptionHandlerFactory().getFirstCallOptionHandler().handleRequest(request); |
ContactsCallOptionHandlerFactory类继承自CallOptionHandlerFactory，该类是一个抽象类，需要实现抽象方法createHandlerPrototype。ContactsCallOptionHandlerFactory本身并不具有getFirstCallOptionHandler()方法，而需要调用其父类的该方法：
public class ContactsCallOptionHandlerFactory extends CallOptionHandlerFactory {
protected void createHandlerPrototype() {
mInternetCallOptionHandler = new ContactsInternetCallOptionHandler();
mVideoCallOptionHandler = new ContactsVideoCallOptionHandler();
mInternationalCallOptionHandler = new ContactsInternationalCallOptionHandler();
mSimSelectionCallOptionHandler = new ContactsSimSelectionCallOptionHandler();
mSimStatusCallOptionHandler = new ContactsSimStatusCallOptionHandler();
mIpCallOptionHandler = new ContactsIpCallOptionHandler();
mVoiceMailCallOptionHandler = new ContactsVoiceMailCallOptionHandler();
ExtensionManager.getInstance().getContactsCallOptionHandlerFactoryExtension().createHandlerPrototype(this);
}
} |
在实例化ContactsCallOptionHandlerFactory对象的时候会调用其父类构造方法即：
public abstract class CallOptionHandlerFactory {
protected CallOptionBaseHandler mFirstCallOptionHandler;
protected CallOptionBaseHandler mEmergencyCallOptionHandler;
protected CallOptionBaseHandler mInternetCallOptionHandler;
protected CallOptionBaseHandler mVideoCallOptionHandler;
protected CallOptionBaseHandler mInternationalCallOptionHandler;
protected CallOptionBaseHandler mSimSelectionCallOptionHandler;
protected CallOptionBaseHandler mSimStatusCallOptionHandler;
protected CallOptionBaseHandler mIpCallOptionHandler;
protected CallOptionBaseHandler mVoiceMailCallOptionHandler;
protected CallOptionBaseHandler mFinalCallOptionHandler;
//调用这里的构造方法
public CallOptionHandlerFactory() {
mFirstCallOptionHandler = new FirstCallOptionHandler();
mEmergencyCallOptionHandler = new EmergencyCallOptionHandler();
mFinalCallOptionHandler = new FinalCallOptionHandler();
createHandlerPrototype();//这里完成部分初始化
}
protected abstract void createHandlerPrototype();
public CallOptionBaseHandler getFirstCallOptionHandler() {
return mFirstCallOptionHandler;
}
public CallOptionBaseHandler getInternetCallOptionHandler() {
return mInternetCallOptionHandler;
}
//... ...省略
} |
这是典型的工厂模式，通过这里我们可以知道：
mCallOptionHandlerList.getFirst().handleRequest(request);
//等价于
new ContactsCallOptionHandlerFactory().getFirstCallOptionHandler().handleRequest(request);
//等价于
mFirstCallOptionHandler.handleRequest(request); |
也就是说PhoneCommon的第一个handleRequest是在FirstCallOptionHandler中。代码如下：
@Override
public void handleRequest(final Request request) {
log("handleRequest()");
//If the call is an voicemail, we put an exact slot here if the voice call
//setting isn't always ask. This will help to get the correct voice mail number.
Intent intent = request.getIntent();
Context ctx = request.getApplicationContext();
if (Constants.VOICEMAIL_URI.equals(intent.getData().toString())) {
final long defaultSim = Settings.System.getLong(ctx.getContentResolver(),
Settings.System.VOICE_CALL_SIM_SETTING, Settings.System.DEFAULT_SIM_NOT_SET);
final SIMInfoWrapper simInfoWrapper = com.mediatek.phone.SIMInfoWrapper.getDefault();
if (defaultSim > 0 && simInfoWrapper.getSlotIdBySimId((int)defaultSim) >= 0) {
intent.putExtra("simId", simInfoWrapper.getSlotIdBySimId((int)defaultSim));
}
}
if (null != mSuccessor) {
mSuccessor.handleRequest(request);
}
} |
根据MTK的注释我们大概知道FirstCallOptionHandler主要是为了voicemail做一些特殊的处理，即在intent中加入了simId字段。但我们这里是进行普通的拨号，因此不会执行voicemail相关代码，直接执行mSuccessor.handleRequest()方法。
这里比较重要了，这个mSuccessor对象是什么呢？它的定义在抽象类CallOptionBaseHandler中，而FirstCallOptionHandler是CallOptionBaseHandler的子类：
protected CallOptionBaseHandler mSuccessor; |
这里我们回到前面CallOptionHandler的doCallOptionHandle方法，注意到：
ListIterator<CallOptionBaseHandler> iterator = mCallOptionHandlerList.listIterator();
CallOptionBaseHandler previousHandler = iterator.next();
while (iterator.hasNext()) {
CallOptionBaseHandler currentHandler = (CallOptionBaseHandler)iterator.next();
previousHandler.setSuccessor(currentHandler);//也就是说前一个对象的mSuccessor对象是当前的OptionHanderHandler
previousHandler = currentHandler;
} |
这里建立了链表，那么FirstCallOptionHandler中的mSuccessor.handleRequest()方法自然跳转到EmergencyCallOptionHandler中，并依次执行下去。我们通过Log可以看出整个执行流程。
Line 6647: 03-11 16:17:37.721 D/FirstCallOptionHandler( 1944): handleRequest()
Line 6649: 03-11 16:17:37.721 D/EmergencyCallOptionHandler( 1944): handleRequest()
Line 6655: 03-11 16:17:37.721 D/InternetCallOptionHandler( 1944): handleRequest()
Line 6657: 03-11 16:17:37.721 D/VideoCallOptionHandler( 1944): handleRequest()
Line 6659: 03-11 16:17:37.721 D/VideoCallOptionHandler( 1944): handleRequest(), but not video
Line 6661: 03-11 16:17:37.721 D/SimSelectionCallOptionHandler( 1944): handleRequest()
Line 7721: 03-11 16:17:39.461 D/SimStatusCallOptionHandler( 1944): handleRequest(), slot = 0
Line 7735: 03-11 16:17:39.461 D/VoiceMailCallOptionHandler( 1944): handleRequest()
Line 7737: 03-11 16:17:39.461 D/InternationalCallOptionHandler( 1944): handleRequest()
Line 7797: 03-11 16:17:39.461 D/IpCallOptionHandler( 1944): handleRequest()
Line 7799: 03-11 16:17:39.461 D/FinalCallOptionHandler( 1944): handleRequest() |
也就是说整个拨号预处理过程分为10个阶段，分别为：
1. FirstCallOptionHandler
开始拨号预处理，判断呼叫号码是否属于voicemail，如果是则对intent进行一些处理，添加simId字段；
2. EmergencyCallOptionHandler
判断呼叫号码是否为紧急号码，如果是紧急号码则不再进行后续判断而直接开始拨号操作(跳转到OutgoingCallReceiver)；
3. InternetCallOptionHandler
判断当前呼叫号码是否为网络拨号，即SIP Phone；
4. VideoCallOptionHandler
判断当前是否是进行的视屏拨号，即Video Call；
5. SimSelectionCallOptionHandler
判断当前使用哪一张SIM卡进行拨号。这一步会根据用户设置的默认SIM卡进行拨号，默认是弹出对话框，用户选择其中一张SIM卡进行拨号；
6. SimStatusCallOptionHandler
判断当前SIM卡状态是否允许拨号操作；
7. VoiceMailCallOptionHandler
判断当前呼叫号码是否属于voicemail，如果是则进行相关处理；
8. InternationalCallOptionHandler
判断呼叫号码是否符合当前国家ISO码；
9. IpCallOptionHandler
判断当前呼叫号码是否是IP呼叫(加拨17951)；
10. FinalCallOptionHandler
会到Dialer中的ContactsCallOptionHandler中；

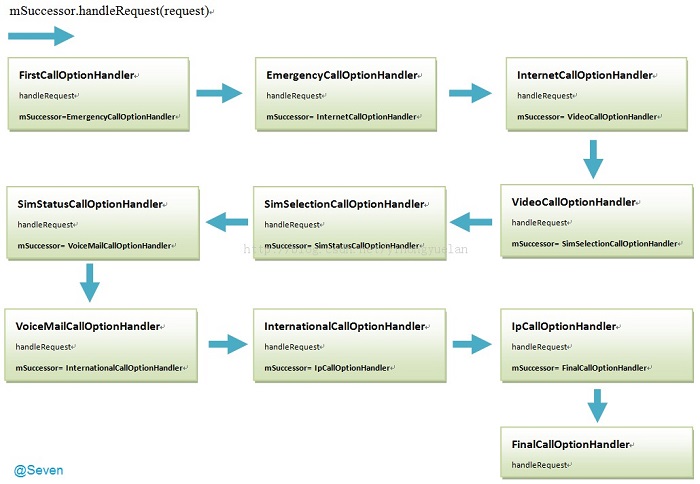

整个过程如图4：
图 4
以上就是拨号的号码预处理流程，这个预处理流程时序图如下：
图 5
TeleService服务处理
在TeleService中还是会进行各种判断，这些判断有的是在PhoneCommon中做过的，但这是Android原生流程，MTK并没有去修改。比如期间还是有SIP
Call和Emergency Call的判断。
经过前面的PhoneCommon之后，会使用以下方式发出广播：
public void onContinueCallProcess(Intent intent) {
//清楚PhoneCommon过程中产生的dialog
dismissDialogs();
/** @} */
intent.setAction(Constants.OUTGOING_CALL_RECEIVER);
intent.setClassName(Constants.PHONE_PACKAGE, Constants.OUTGOING_CALL_RECEIVER);
DialerApplication.getInstance().sendBroadcast(intent);
} |
这里就和原生Android有点区别了，Android原生是直接使用StartActivity的方式启动到OutgoingCallBroadcaster去，而这里是通过广播跳转到，TeleService/com/mediatek/phone/OutgoingCallReceiver中去。在原生
Android中是没有OutgoingCallReceiver.java的，它是OutgoingCallBroadcaster.java的内部类，这里被提取了出来。
@Override
public void onReceive(Context context, Intent intent) {
if (Constants.OUTGOING_CALL_RECEIVER.equals(intent.getAction())) {
Intent broadcastIntent = new Intent(Intent.ACTION_NEW_OUTGOING_CALL);
String number = CallOptionUtils.getInitialNumber(context, intent);
OutgoingCallBroadcaster.sendNewCallBroadcast(context, intent, number, false, this);
//... ...省略
}
} |
这里调用OutgingCallBroadcaster的sendNewCallBroadcast方法继续拨号流程：
public static void sendNewCallBroadcast(Context context, Intent intent, String number,
boolean callNow, BroadcastReceiver receiver) {
//... ...省略 这里指定了接收的receiver，也就是前面提到的OutgoingCallReceiver
context.sendOrderedBroadcastAsUser(broadcastIntent, UserHandle.OWNER,
PERMISSION, receiver,
null, // scheduler
Activity.RESULT_OK, // initialCode
number, // initialData: initial value for the result data
null); // initialExtras
} |
看到这里我也很纳闷，为什么要这样转一圈呢？直接跳转过去不可以？这个要问就只能问写这块代码的人了。我发现这些代码从MTK
2.3 到 4.2 在结构上都没怎么变化，我猜测是因为之前的架构是这样做的，后面只是移植并没有去优化完善，除非有bug采取解决，否则就只是拿来使用了。
这里通过制定receiver又跳转到了OutgoingCallReceiver的onReceive方法中，根据Action：Intent.ACTION_NEW_OUTGOING_CALL执行代码如下：
@Override
public void onReceive(Context context, Intent intent) {
if (Constants.OUTGOING_CALL_RECEIVER.equals(intent.getAction())) {
//... ...省略 第一次执行这里
} else if (Intent.ACTION_NEW_OUTGOING_CALL.equals(intent.getAction())) {
//... ...省略 判断是否是SIP Call
if ((PhoneNumberUtils.isUriNumber(number) && intent.getIntExtra(Constants.EXTRA_SLOT_ID, -1) == -1)
|| Constants.SCHEME_SIP.equals(uri.getScheme())) {
//... ...省略 如果是SIP Call则执行
startSipCallOptionHandler(context, newIntent);
} else {
//... ...省略 经过前面处理之后，开始往framework传递
PhoneGlobals.getInstance().callController.placeCall(newIntent);
}
}
} |
跳转到CallController中继续执行，根据拨号类型( 这里所说的类型是双卡拨号，视屏拨号 )，再跳转到PhoneUtils中的placeCallGemini方法中，在该方法中也会调用startGetCallerInfo()方法获取呼叫号码的信息，用于显示在CallCard上。
TeleService中Call处理部分，实际上主要是后台逻辑处理，Android 4.4 Phone最重要的特点就是将显示和逻辑分离。这块与Android
4.2改动并不大，只是从原来的Phone中分离了出来。
TeleService执行时序图如下：
图 6
Framework Telephony处理拨号请求
这里的调用和参数传递也比较多，有几个关键点需要提一下。当我们跳转到CallManager的dial方法后，会执行到以下代码获取Connection：
result = basePhone.dial(dialString); |
basePhone是Phone对象，而Phone是一个接口类，而且这里是通过参数传递过来的。我们在CallController的placeCallInternal()方法中可以看到以下代码：
phone = PhoneUtils.pickPhoneBasedOnNumber(mCM, scheme, number, sipPhoneUri); |
继续查看pickPhoneBasedOnNumber方法：
public static Phone pickPhoneBasedOnNumber(CallManager cm,
String scheme, String number, String primarySipUri) {
if (primarySipUri != null) {
Phone phone = getSipPhoneFromUri(cm, primarySipUri);
if (phone != null) return phone;
}
return CallManagerWrapper.getDefaultPhone();//不是SIP Call
} |
继续查看CallManagerWrapper中的getDefaultPhone方法：
public static Phone getDefaultPhone() {
Phone phone = null;
if (GeminiUtils.isGeminiSupport()) {//是否支持双卡
phone = ((GeminiPhone) MTKCallManager.getInstance().getDefaultPhoneGemini());
} else {
phone = CallManager.getInstance().getDefaultPhone();
}
return phone;
} |
因为这里是MTK GSM/WCDMA制式的手机，因此是支持双SIM卡的。双SIM卡支持是Android原生没有的，MTK自己做了这一块，但却把相关方法实现封装到了jar包中，并进行混淆(这一点高通就比较厚道，直接开放源代码)。这里我们需要查看MTKCallManager中的代码，直接搜索是找不到的。我们来看一下MTKCallManager相关架构图，如下：
图 7
MTK加入了这个所谓MTKCallManager主要目的是用于管理双卡这块，关于双卡分析后面再做。
虽然MTK将Gemini相关代码封装到了jar包中，但我们依然可以将其反解进行查看，在该路径下找到gemini所使用的jar包：
SourceCode/vendor/mediatek/banyan_addon_x86/artifacts/out/target/common/obj/
JAVA_LIBRARIES/static_gemini_intermediates/classes.jar |
banyan_addon_x86是MTK的模拟器，我们找到其中MTKCallManager的getDefaultPhoneGemini如下：
public Phone getDefaultPhoneGemini()
{
return this.U;
} |
这里的U是Phone对象，我们可以简单的这样理解MTK的双卡改动，将单卡流程复制一遍，然后弄一个MTKCallManager来管理总管理。
那么这里的Phone是如何赋值的呢，可以看到有一个registerPhoneGemini的方法：
public void registerPhoneGemini(Phone paramPhone){
this.U = paramPhone;
//... ...省略 } |
那么这里的registerPhoneGemini()是什么时候调用的呢？我们看到TeleService的PhoneGlobals.java中onCreate方法：
public void onCreate() {
//... ...省略
if (phone == null) {
PhoneFactory.makeDefaultPhones(this);
// Get the default phone
phone = PhoneFactory.getDefaultPhone();
//... ...省略
registerPhone();
//... ...省略
}
//... ...省略
} |
这里为什么要找到PhoneGlobals中呢？这要说道Phone的启动流程了，后面再介绍吧。在第一次启动时phone
== null，因此就会执行其中的makeDefaultPhones方法：
public static void makeDefaultPhones(Context context) {
否支持双卡
if (FeatureOption.MTK_GEMINI_SUPPORT == true){
SystemProperties.set(Phone.GEMINI_DEFAULT_SIM_MODE,
String.valueOf(RILConstants.NETWORK_MODE_GEMINI));
MTKPhoneFactory.makeDefaultPhone(context, RILConstants.NETWORK_MODE_GEMINI);
}else{
SystemProperties.set(Phone.GEMINI_DEFAULT_SIM_MODE,
String.valueOf(RILConstants.NETWORK_MODE_WCDMA_PREF));
MTKPhoneFactory.makeDefaultPhone(context, RILConstants.NETWORK_MODE_WCDMA_PREF);
}
//... ...省略
} |
接下来找到MTKPhoneFactory中的makeDefalutPhone方法：
public static void makeDefaultPhone(Context paramContext, int paramInt)
{
//如果是Gemini那么S=RILConstants.NETWORK_MODE_GEMINI
//如果不是Gemini那么S=RILConstants.NETWORK_MODE_WCDMA_PREF
S = paramInt;
makeDefaultPhone(paramContext);
}
public static void makeDefaultPhone(Context paramContext) {
synchronized (Phone.class) {
if (!M) {
//... ...省略 创建本地socket服务端
new LocalServerSocket("com.android.internal.telephony");
N = new DefaultPhoneNotifier();
//... ...省略 获取Phone Type
int i1 = getPhoneType(j);
if (i1 == 1) { //if phoneType == PhoneConstants.PHONE_TYPE_GSM
I = new RIL(paramContext, localInterruptedException1, k, 0);
UiccController.make(paramContext, I);
H = new PhoneProxy(new GSMPhone(paramContext, I, N));
Rlog.i("PHONE", "Creating GSMPhone");
} else if (i1 == 2) { //if phoneType == PhoneConstants.PHONE_TYPE_CDMA
I = new RIL(paramContext, localInterruptedException1, k, 0);
UiccController.make(paramContext, I);
H = new PhoneProxy(new CDMAPhone(paramContext, I, N));
Rlog.i("PHONE", "Creating CDMAPhone");
} else if (i1 == 4) { //if phoneType == PhoneConstants.PHONE_TYPE_GEMINI
//这里DefaultPhoneNotifier的参数是指定SIM卡id
//... ...省略
//GEMINI_SIM_NUM = 2
int[] arrayOfInt = new int[PhoneConstants.GEMINI_SIM_NUM];
//... ...省略
//... ...arrayOfInt[0]和arrayOfInt[1]均=1
//... ...获取RILJ对象这里的RIL构造方法最后一个参数是SimId
//... ...int k = CdmaSubscriptionSourceManager.getDefault(paramContext);
I = new RIL(paramContext, arrayOfInt[0], k, 0);
J = new RIL(paramContext, arrayOfInt[1], k, 1);
//... ...省略 初始化GSMPhone数组
GSMPhone[] arrayOfGSMPhone = new GSMPhone[PhoneConstants.GEMINI_SIM_NUM];
arrayOfGSMPhone[0] = new GSMPhone(paramContext, I, N, 0);
arrayOfGSMPhone[1] = new GSMPhone(paramContext, J, O, 1);
if (PhoneConstants.GEMINI_SIM_NUM == 2) {
//这里的H实际上为GeminiPhone对象，而GeminiPhone extends Handler implements Phone
H = new GeminiPhone(new PhoneProxy(arrayOfGSMPhone[0]), new PhoneProxy(arrayOfGSMPhone[1]), i2);
}
//... ...省略
}
}
}
} |
这里的H 实际上是GeminiPhone对象，而GeminiPhone extends Handler
implement Phone，因此H实际上在这里完成了实例化，GeminiPhone负责双卡管理，对于GeminiPhone这里就再去细究了。通过代码可以看到最终我们是通过PhoneProxy来获取到的Phone对象，而这里的Phone对象实际上为GSMPhone，arrayOfGSMPhone数组可以看到。这里完成H对象(Phone对象)的赋值后，我们可以看到PhoneGlobals的onCreate中：
phone = PhoneFactory.getDefaultPhone();
registerPhone(); |
通过getDefalutPhone()方法获取phone对象：
public static Phone getDefaultPhone() {
turn MTKPhoneFactory.getDefaultPhone();
} |
以及：
public static Phone getDefaultPhone()
{
return H;
} |
最终调用到registerPhone方法：
private void registerPhone() {
mCM = CallManager.getInstance();
if (GeminiUtils.isGeminiSupport()) {
mCMGemini = MTKCallManager.getInstance();
//mCMGemini是MTKCallManager对象，这里完成了phone注册
mCMGemini.registerPhoneGemini(phone);
} else {
mCM.registerPhone(phone);
}
} |
回过头来，我们终于找到了
result = basePhone.dial(dialString); |
中的basePhone，实际应为GSMPhone自然继续跳转拨号。后续流程就是通过framework通知到RIL层，RIL层再使用AT指令发送到modem端最终完成拨号动作。
整个时序图如下：
图 8
总结
整个MO流程看起来很复杂，但我们可以简单的归结为四个步骤：
1. 拨号处理；
2. 号码预处理；
3. TeleService后台处理；
4. framework telephony处理；
如果从严格意义上来讲的话，还应该加上RIL处理和modem处理，但这两块并不是本文的侧重点，后续有机会在去分析研究。
对于这一块的学习，个人觉得难点主要在于对通信协议不熟悉，很多地方这么设计是依据协议和设计模式来的。关于MTK双卡部分，如果我们仔细阅读代码后会发现，其设计框架还是比较容易理解的。就好比你有两辆车，你需一个管家根据实际情况给你分配不同的车来使用。
对于Android 4.4 的拨号流程来讲，实际上与4.2的差别并不是想象中的那么大，改变最大还是UI与逻辑的拆分，这一点在上一篇文章《Android
4.4 Kitkat Phone工作流程浅析(二)__UI结构分析》 中有分析到，拨号流程并没有太大的改变。
文中对于basePhone的定位和分析对于理解MTK双卡架构还是有些许帮助的，后面会分析MT(来电)流程，敬请期待。
对于使用原生或者高通代码的童鞋可以看看这篇文章，这位童鞋的分析还是很到位的，心急的可以直接跳到最后去看框架图。
|
