前端之Android:屏幕适配

作者：zH_GioN 来源：博客园发布于： 2015-6-3

次浏览

在前几篇文章，我们大致了解了Android开发的一些常规模式和方法，在这个过程中其实我们已经接触到了屏幕适配方面的相关知识，但是并没有深入地讲解这些概念。这篇文章我们将分三个方面进行详细讲解。

一，Android的度量单位

在Android中，定义组件尺寸的单位通常有dp和sp,那么它们跟我们经常使用的px有什么区别呢？

px是Pixels的缩写，是常用的像素单位，对应的是屏幕上的点。
移动设备的尺寸有很多种，它们的屏幕总像素也是不同的，使用px单位的组件尺寸会有不一致的情况。

我们看个例子

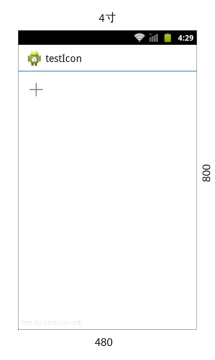

可以看出这个加号icon在分辨率较高，尺寸较大的屏幕上反而显得略小

dip/dp

dp(density-independent pixel)是与密度无关的像素单位，也就是dip。它是基于设备屏幕物理密度的抽象单位。1dp 表示屏幕DPI为160时1px的长度。DPI 越高的屏幕，屏幕绘制1dp 需要越多的像素，反之亦然。

我们可以将上个例子的图片宽高设置为30dp

可以看出两个加号icon的尺寸是一致的

sp(scale-independent pixel)是与缩放无关的像素单位。跟dp类似，唯一的不同是，该单位会受系统字体设置的影响，通常用在字体上。

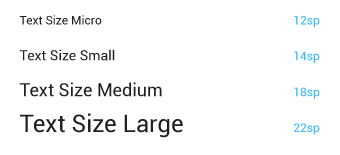

Android在设计规范中规定了字体的常用大小：

使用dp/sp的好处是，无论屏幕DPI如何，组件总能表现一致。

二，Android的布局

在Android开发，为程序定义用户界面布局有以下方法：

1.在XML 文件定义

2.在程序代码中实例化布局

3.使用图形布局工具

以上三种方法各有利弊，我们会根据需求场景来应用不同的布局方式，这里主要讲XML布局。

在XML文件定义组件，可以方便的管理程序的UI部分，并且分离表现和行为，使得代码容易管理阅读和管理，而且可以为不同的屏幕定制XML文件。
常用的布局有Frame Layout ， Linear Layout ， Relative Layout ， List View 和 Grid View。
由于List View 和 Grid View 涉及数据部分，我们放到后面再讲，先从几个简单的开始 :)

FrameLayout是最简单的布局，添加到这个布局的元素都是层叠的，当前元素会被下一个元素覆盖，相当于CSS中的绝对定位position:absolute。

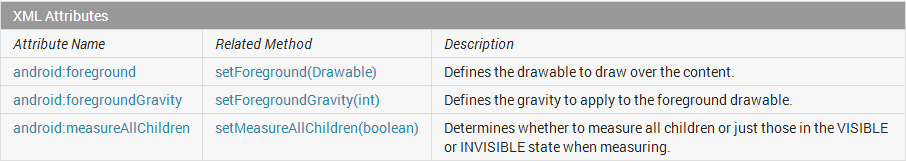

从 Summary 的 XML Attributes 中可以知道这些属性的信息概要。

几个常用的属性:

android:foreground 设置布局的前景图，前景图不会被子元素覆盖

android:foregroundGravity 设置布局前景图的位置

对于FrameLayout.LayoutParams，这里仅有android:layout_gravity属性，可以查看前面文章http://isux.tencent.com/learn-android-from-zero-session3.html

我们可以实践一下：

新建一个Android项目，然后在layout文件夹找到布局xml文件并写入以下布局

运行效果如下：

更多详细信息可以查看谷歌大神文档：http://developer.android.com/reference/android/widget/FrameLayout.html

线性布局在前面有所讲解，小伙伴们可以看这篇文章http://isux.tencent.com/learn-android-from-zero-session3.html

相对布局可以指定元素的位置。元素的位置可定义为相邻元素的相对位置（例如元素A在元素B的左侧），也可以定义为父元素的相对位置（例如在父元素的中间或者左侧）。
使用相对布局可以方便的控制元素的位置。在没有定义时，所有的元素都是在父元素的左上方。

从 Summary 的 XML Attributes 中可以知道这些属性的信息概要。

几个常用的属性：

1.android:gravity 设置其内容（文字、视图）在该元素内的位置

2.android:ignoreGravity 设置元素的ID使其不受gravity属性的影响

在 RelativeLayout.LayoutParams，有两类属性，一类是子元素在父元素的对齐方式，另一类是子元素相对其他元素的位置

下面是第一类属性的示意图

对于第二类属性，我们实践一下：

新建一个Android项目，然后在layout文件夹找到布局xml文件并写入以下布局

然后在values文件夹找到string.xml并增加以下代码

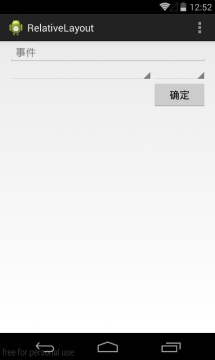

运行效果如下：

三，Android的屏幕适配

1.屏幕相关概念

下面介绍几个常见的名词

屏幕大小

通过查阅设备信息可以知道设备的物理尺寸，也可以通过计算屏幕对角线的长度得到。

在Android的设计规范中，把屏幕分成了4类：Small，Normal，Large，Extra Large

屏幕密度

屏幕在物理尺寸范围内的像素数量。也通常指DPI(dots per inch)。屏幕密度越小，所包含的像素也就越少。

在Android的设计规范中，把屏幕密度划分为4类：Low，Medium，High，Extra High。

屏幕方向

屏幕方向有横向和纵向，这两种情况下的屏幕长宽比是不同的。

分辨率

跟电脑分辨率的概念类似，表示屏幕横纵方向的像素数，例如480*800。

在为APP进行屏幕适配时，不能只考虑到像素，还有屏幕大小，屏幕密度等等。

DPI

dots per inch，就是每英寸多少像素，通过下面公式可以得到。

DPI＝（√（横向分辨率^2+纵向分辨率^2））/屏幕尺寸

在Android的设计规范中，DPI分成了5个档次：MDPI，HDPI，XHDPI，XXHDPI，XXXHDPI，它们的比例是 2:3:4:6:8

可以看一下不同的尺寸单位在不同屏幕的情况：

XHDPI屏幕(~320DPI)

HDPI屏幕(~240DPI)

MDPI屏幕(~160DPI)

通过以上可以得出：

1.在MDPI的屏幕(即160DPI)，1dp 和1sp 基本等于 1px 。

2.dp 和 px的换算公式：px ＝ dp*(DPI/160)。

3.sp 和 px的换算公式：px ＝ sp*(DPI/160)。

2.为不同的屏幕大小提供布局

通常来说，Android通过缩放使得APP可以适应屏幕大小，但是对于一些特殊情况，我们可以提供更佳的布局使得体验更好。例如，在大屏幕设备，可以通过调整UI组件的位置和大小使屏幕的空间可以得到充分利用。对于小设备，就只需要调整UI组件的大小就行。

布局常用的大小有small,normal,large和x-large，可以根据需要选择布局的类型进行配置。
常用的布局配置如下：

res/layout/layout.xml

res/layout-small/layout.xml

res/layout-large/layout.xml

res/layout-large-land/layout.xml

3.为不同的屏幕密度提供图片

对于android来说，可以使用的图片类型有.png，.jpg，.gif以及.9.png(点九图)。APP会为不同的屏幕放大或者缩小图片。如果只为MDPI的设备提供了图片，那么对于HDPI的设备图片会放大，对于LDPI的设备图片会缩小。所以最好的方式是为不同的屏幕密度提供图片。

对于设计师来说，可以选择320DPI作为标准对APP进行设计，然后选择Photoshop/Illustrator这些工具，按照设备的比例，导出不同尺寸的图片。例如，为标准尺寸设备(XHDPI)设计的200×200按钮图，就需要为HDPI设备导出150×150的尺寸，为MDPI设备导出100×100的尺寸
然后将这些图片放到 res/ 中对应的文件夹，APP会根据设备的情况选取图片。

设置如下：

res/drawable-xhdpi/image.png

res/drawable-hdpi/image.png

res/drawable-mdpi/image.png

4.点九图

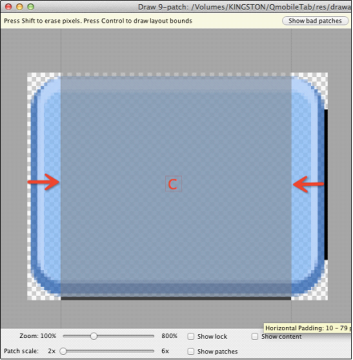

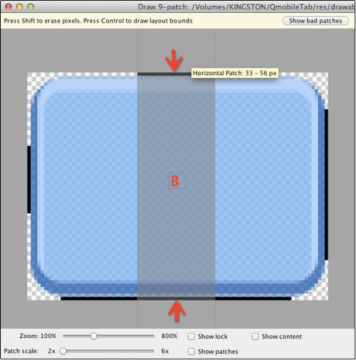

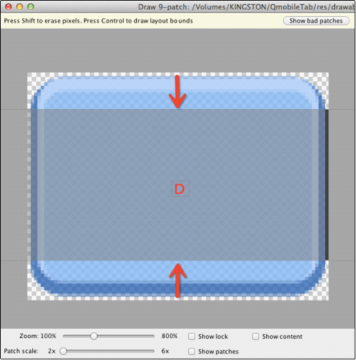

“点九”是一种特殊的PNG格式，可以对图片指定拉伸区域和内容区域。在SDK里面的 tools/文件夹就能找到制作这种图片的工具。
