概述

说到Android MVVM，相信大家都会想到Google 2015年推出的DataBinding框架。然而两者的概念是不一样的，不能混为一谈。MVVM是一种架构模式，而DataBinding是一个实现数据和UI绑定的框架，是构建MVVM模式的一个工具。

之前看过很多关于Android MVVM的博客，但大多数提到的都是DataBinding的基本用法，很少有文章仔细讲解在Android中是如何通过DataBinding去构建MVVM的应用框架的。View、ViewModel、Model每一层的职责如何?它们之间联系怎样、分工如何、代码应该如何设计?这是我写这篇文章的初衷。

接下来，我们先来看看什么是MVVM，然后再一步一步来设计整个MVVM框架。

MVC、MVP、MVVM

首先，我们先大致了解下Android开发中常见的模式。

MVC

View：XML布局文件。

Model：实体模型(数据的获取、存储、数据状态变化)。

Controllor：对应于Activity，处理数据、业务和UI。

从上面这个结构来看，Android本身的设计还是符合MVC架构的，但是Android中纯粹作为View的XML视图功能太弱，我们大量处理View的逻辑只能写在Activity中，这样Activity就充当了View和Controller两个角色，直接导致Activity中的代码大爆炸。相信大多数Android开发者都遇到过一个Acitivty数以千行的代码情况吧!所以，更贴切的说法是，这个MVC结构最终其实只是一个Model-View(Activity:View&Controller)的结构。

MVP

View: 对应于Activity和XML，负责View的绘制以及与用户的交互。

Model: 依然是实体模型。

Presenter: 负责完成View与Model间的交互和业务逻辑。

前面我们说，Activity充当了View和Controller两个角色，MVP就能很好地解决这个问题，其核心理念是通过一个抽象的View接口(不是真正的View层)将Presenter与真正的View层进行解耦。Persenter持有该View接口，对该接口进行操作，而不是直接操作View层。这样就可以把视图操作和业务逻辑解耦，从而让Activity成为真正的View层。

但MVP也存在一些弊端：

Presenter(以下简称P)层与View(以下简称V)层是通过接口进行交互的，接口粒度不好控制。粒度太小，就会存在大量接口的情况，使代码太过碎版化;粒度太大，解耦效果不好。同时对于UI的输入和数据的变化，需要手动调用V层或者P层相关的接口，相对来说缺乏自动性、监听性。如果数据的变化能自动响应到UI、UI的输入能自动更新到数据，那该多好!

MVP是以UI为驱动的模型，更新UI都需要保证能获取到控件的引用，同时更新UI的时候要考虑当前是否是UI线程，也要考虑Activity的生命周期(是否已经销毁等)。

MVP是以UI和事件为驱动的传统模型，数据都是被动地通过UI控件做展示，但是由于数据的时变性，我们更希望数据能转被动为主动，希望数据能更有活性，由数据来驱动UI。

V层与P层还是有一定的耦合度。一旦V层某个UI元素更改，那么对应的接口就必须得改，数据如何映射到UI上、事件监听接口这些都需要转变，牵一发而动全身。如果这一层也能解耦就更好了。

复杂的业务同时也可能会导致P层太大，代码臃肿的问题依然不能解决。

MVVM

View: 对应于Activity和XML，负责View的绘制以及与用户交互。

Model: 实体模型。

ViewModel: 负责完成View与Model间的交互，负责业务逻辑。

MVVM的目标和思想与MVP类似，利用数据绑定(Data Binding)、依赖属性(Dependency Property)、命令(Command)、路由事件(Routed Event)等新特性，打造了一个更加灵活高效的架构。

数据驱动

在常规的开发模式中，数据变化需要更新UI的时候，需要先获取UI控件的引用，然后再更新UI。获取用户的输入和操作也需要通过UI控件的引用。在MVVM中，这些都是通过数据驱动来自动完成的，数据变化后会自动更新UI，UI的改变也能自动反馈到数据层，数据成为主导因素。这样MVVM层在业务逻辑处理中只要关心数据，不需要直接和UI打交道，在业务处理过程中简单方便很多。

低耦合度

MVVM模式中，数据是独立于UI的。

数据和业务逻辑处于一个独立的ViewModel中，ViewModel只需要关注数据和业务逻辑，不需要和UI或者控件打交道。UI想怎么处理数据都由UI自己决定，ViewModel不涉及任何和UI相关的事，也不持有UI控件的引用。即便是控件改变了(比如：TextView换成EditText)，ViewModel也几乎不需要更改任何代码。它非常完美的解耦了View层和ViewModel，解决了上面我们所说的MVP的痛点。

更新UI

在MVVM中，数据发生变化后，我们在工作线程直接修改(在数据是线程安全的情况下)ViewModel的数据即可，不用再考虑要切到主线程更新UI了，这些事情相关框架都帮我们做了。

团队协作

MVVM的分工是非常明显的，由于View和ViewModel之间是松散耦合的：一个是处理业务和数据、一个是专门的UI处理。所以，完全由两个人分工来做，一个做UI(XML和Activity)一个写ViewModel，效率更高。

可复用性

一个ViewModel可以复用到多个View中。同样的一份数据，可以提供给不同的UI去做展示。对于版本迭代中频繁的UI改动，更新或新增一套View即可。如果想在UI上做A/B Testing，那MVVM是你不二选择。

单元测试

有些同学一看到单元测试，可能脑袋都大。是啊，写成一团浆糊的代码怎么可能做单元测试?如果你们以代码太烂无法写单元测试而逃避，那可真是不好的消息了。这时候，你需要MVVM来拯救。

我们前面说过了，ViewModel层做的事是数据处理和业务逻辑，View层中关注的是UI，两者完全没有依赖。不管是UI的单元测试还是业务逻辑的单元测试，都是低耦合的。在MVVM中数据是直接绑定到UI控件上的(部分数据是可以直接反映出UI上的内容)，那么我们就可以直接通过修改绑定的数据源来间接做一些Android UI上的测试。

通过上面的简述以及模式的对比，我们可以发现MVVM的优势还是非常明显的。虽然目前Android开发中可能真正在使用MVVM的很少，但是值得我们去做一些探讨和调研。

如何构建MVVM应用框架

如何分工

构建MVVM框架首先要具体了解各个模块的分工。接下来我们来讲解View、ViewModel、Model它们各自的职责所在。

View

View层做的就是和UI相关的工作，我们只在XML、Activity和Fragment写View层的代码，View层不做和业务相关的事，也就是我们在Activity不写业务逻辑和业务数据相关的代码，更新UI通过数据绑定实现，尽量在ViewModel里面做(更新绑定的数据源即可)，Activity要做的事就是初始化一些控件(如控件的颜色，添加RecyclerView的分割线)，View层可以提供更新UI的接口(但是我们更倾向所有的UI元素都是通过数据来驱动更改UI)，View层可以处理事件(但是我们更希望UI事件通过Command来绑定)。简单地说：View层不做任何业务逻辑、不涉及操作数据、不处理数据，UI和数据严格的分开。

ViewModel

ViewModel层做的事情刚好和View层相反，ViewModel只做和业务逻辑和业务数据相关的事，不做任何和UI相关的事情，ViewModel 层不会持有任何控件的引用，更不会在ViewModel中通过UI控件的引用去做更新UI的事情。ViewModel就是专注于业务的逻辑处理，做的事情也都只是对数据的操作(这些数据绑定在相应的控件上会自动去更改UI)。同时DataBinding框架已经支持双向绑定，让我们可以通过双向绑定获取View层反馈给ViewModel层的数据，并对这些数据上进行操作。关于对UI控件事件的处理，我们也希望能把这些事件处理绑定到控件上，并把这些事件的处理统一化，为此我们通过BindingAdapter对一些常用的事件做了封装，把一个个事件封装成一个个Command，对于每个事件我们用一个ReplyCommand去处理就行了，ReplyCommand会把你可能需要的数据带给你，这使得我们在ViewModel层处理事件的时候只需要关心处理数据就行了，具体见MVVM Light Toolkit 使用指南的 Command 部分。再强调一遍：ViewModel 不做和UI相关的事。

Model

Model层最大的特点是被赋予了数据获取的职责，与我们平常Model层只定义实体对象的行为截然不同。实例中，数据的获取、存储、数据状态变化都是Model层的任务。Model包括实体模型(Bean)、Retrofit的Service ，获取网络数据接口，本地存储(增删改查)接口，数据变化监听等。Model提供数据获取接口供ViewModel调用，经数据转换和操作并最终映射绑定到View层某个UI元素的属性上。

如何协作

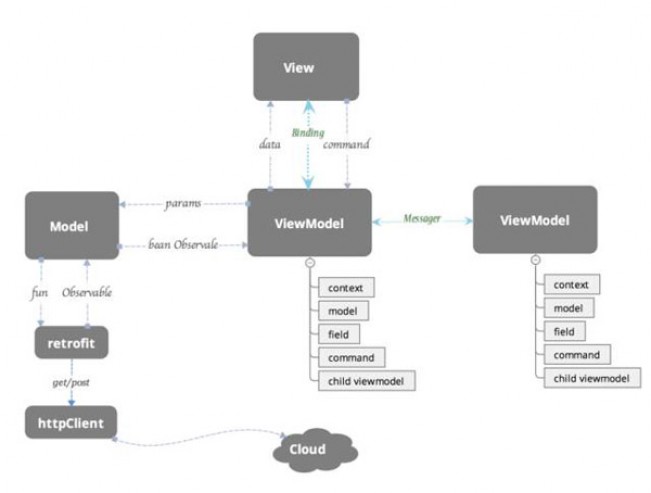

关于协作，我们先来看下面的一张图：

上图反映了MVVM框架中各个模块的联系和数据流的走向，我们从每个模块一一拆分来看。那么我们重点就是下面的三个协作。

ViewModel与View的协作。

ViewModel与Model的协作。

ViewModel与ViewModel的协作。

ViewModel与View的协作

图2中ViewModel和View是通过绑定的方式连接在一起的，绑定分成两种：一种是数据绑定，一种是命令绑定。数据的绑定DataBinding已经提供好了，简单地定义一些ObservableField就能把数据和控件绑定在一起了(如TextView的text属性)，但是DataBinding框架提供的不够全面，比如说如何让一个URL绑定到一个ImageView，让这个ImageView能自动去加载url指定的图片，如何把数据源和布局模板绑定到一个ListView，让ListView可以不需要去写Adapter和ViewHolder相关的东西?这些就需要我们做一些工作和简单的封装。MVVM Light Toolkit 已经帮我们做了一部分的工作，详情可以查看MVVM Light Toolkit 使用指南。关于事件绑定也是一样，MVVM Light Toolkit 做了简单的封装，对于每个事件我们用一个ReplyCommand去处理就行了，ReplyCommand会把可能需要的数据带给你，这样我们处理事件的时候也只关心处理数据就行了。

由图1中ViewModel的模块中我们可以看出ViewModel类下面一般包含下面5个部分：

Context (上下文)

Model (数据源 Java Bean)

Data Field (数据绑定)

Command (命令绑定)

Child ViewModel (子ViewModel)

我们先来看下示例代码，然后再一一讲解5个部分是干嘛用的：

//contextprivate Activity context;
//model（数据源 Java Bean）private NewsService.
News news;private TopNewsService.News topNews;
//数据绑定，绑定到UI的字段
（data field）public final ObservableField<String> imageUrl
 = new ObservableField<>();public final ObservableField<String> html
 = new ObservableField<>();public final ObservableField<String> title
= new ObservableField<>();// 一个变量包含了所有关于
View Style 相关的字段public final ViewStyle viewStyle
 = new ViewStyle();//命令绑定（command）
public final ReplyCommand onRefreshCommand
 = new ReplyCommand<>(() -> {

Context

Context是干嘛用的呢，为什么每个ViewModel都最好需要持了一个Context的引用呢?ViewModel不处理和UI相关的事也不操作控件，更不更新UI，那为什么要有Context呢?原因主要有以下两点：

通过图1中，然后得到一个Observable，其实这就是网络请求部分。其实这就是网络请求部分，做网络请求我们必须把Retrofit Service返回的Observable绑定到Context的生命周期上，防止在请求回来时Activity已经销毁等异常，其实这个Context的目的就是把网络请求绑定到当前页面的生命周期中。

在图1中，我们可以看到两个ViewModel之间的联系是通过Messenger来做，这个Messenger是需要用到Context，这个我们后续会讲解。

当然，除此以外，调用工具类、帮助类有时候需要Context做为参数等也是原因之一。

Model (数据源)

Model是什么呢?其实就是数据源，可以简单理解是我们用JSON转过来的Bean。ViewModel要把数据映射到UI中可能需要大量对Model的数据拷贝和操作，拿Model的字段去生成对应的ObservableField然后绑定到UI(我们不会直接拿Model的数据去做绑定展示)，这里是有必要在一个ViewModel保留原始的Model引用，这对于我们是非常有用的，因为可能用户的某些操作和输入需要我们去改变数据源，可能我们需要把一个Bean在列表页点击后传给详情页，可能我们需要把这个Model当做表单提交到服务器。这些都需要我们的ViewModel持有相应的Model(数据源)。

Data Field(数据绑定)

Data Field就是需要绑定到控件上的ObservableField字段，这是ViewModel的必需品，这个没有什么好说。但是这边有一个建议：

这些字段是可以稍微做一下分类和包裹的。比如说可能一些字段是绑定到控件的一些Style属性上(如长度、颜色、大小)，对于这类针对View Style的的字段可以声明一个ViewStyle类包裹起来，这样整个代码逻辑会更清晰一些，不然ViewModel里面可能字段泛滥，不易管理和阅读性较差。而对于其他一些字段，比如说title、imageUrl、name这些属于数据源类型的字段，这些字段也叫数据字段，是和业务数据和逻辑息息相关的，这些字段可以放在一块。

Command(命令绑定)

Command(命令绑定)简言之就是对事件的处理(下拉刷新、加载更多、点击、滑动等事件处理)。我们之前处理事件是拿到UI控件的引用，然后设置Listener，这些Listener其实就是Command。但是考虑到在一个ViewModel写各种Listener并不美观，可能实现一个Listener就需要实现多个方法，但是我们可能只想要其中一个有用的方法实现就好了。更重要一点是实现一个Listener可能需要写一些UI逻辑才能最终获取我们想要的。简单举个例子，比如你想要监听ListView滑到最底部然后触发加载更多的事件，这时候就要在ViewModel里面写一个OnScrollListener，然后在里面的onScroll方法中做计算，计算什么时候ListView滑动底部了。其实ViewModel的工作并不想去处理这些事件，它专注做的应该是业务逻辑和数据处理，如果有一个东西不需要你自己去计算是否滑到底部，而是在滑动底部自动触发一个Command，同时把当前列表的总共的item数量返回给你，方便你通过 page=itemCount/LIMIT+1去计算出应该请求服务器哪一页的数据那该多好啊。MVVM Light Toolkit 帮你实现了这一点：

public final ReplyCommand<Integer> onLoadMoreCommand
 =  new ReplyCommand<>((itemCount) -> {
  int page=itemCount/LIMIT+1;
  loadData(page.LIMIT)
);

接着在XML布局文件中通过bind:onLoadMoreCommand绑定上去就行了。

<android.support.v7.widget.RecyclerView
android:layout_width="match_parent" android:layout_height
="match_parent" bind:onLoadMoreCommand
="@{viewModel.loadMoreCommand}"/>

具体想了解更多请查看 MVVM Light Toolkit 使用指南，里面有比较详细地讲解Command的使用。当然Command并不是必须的，你完全可以依照自己的习惯和喜好在ViewModel写Listener，不过使用Command可以使ViewModel更简洁易读。你也可以自己定义更多的、其他功能的Command，那么ViewModel的事件处理都是托管ReplyCommand来处理，这样的代码看起来会比较美观和清晰。Command只是对UI事件的一层隔离UI层的封装，在事件触发时把ViewModel层可能需要的数据传给ViewModel层，对事件的处理做了统一化，是否使用的话，还是看你个人喜好了。

Child ViewModel(子ViewModel)

子ViewModel的概念就是在ViewModel里面嵌套其他的ViewModel，这种场景还是很常见的。比如说你一个Activity里面有两个Fragment，ViewModel是以业务划分的，两个Fragment做的业务不一样，自然是由两个ViewModel来处理，这时候Activity对应的ViewModel里面可能包含了两个Fragment各自的ViewModel，这就是嵌套的子ViewModel。还有另外一种就是对于AdapterView，如ListView RecyclerView、ViewPager等。

//Child ViewModelpublic final
   ObservableList<ItemViewModel> itemViewModel
 = new ObservableArrayList<>();

它们的每个Item其实就对应于一个ViewModel，然后在当前的ViewModel通过ObservableList持有引用(如上述代码)，这也是很常见的嵌套的子ViewModel。我们其实还建议，如果一个页面业务非常复杂，不要把所有逻辑都写在一个ViewModel，可以把页面做业务划分，把不同的业务放到不同的ViewModel，然后整合到一个总的ViewModel，这样做起来可以使我们的代码业务清晰、简短意赅，也方便后人的维护。

总的来说，ViewModel和View之前仅仅只有绑定的关系，View层需要的属性和事件处理都是在XML里面绑定好了，ViewModel层不会去操作UI，只是根据业务要求处理数据，这些数据自动映射到View层控件的属性上。

关于ViewModel类中包含哪些模块和字段，这个需要开发者自己去衡量，我们建议ViewModel不要引入太多的成员变量，成员变量最好只有上面的提到的5种(context、model……)，能不引入其他类型的变量就尽量不要引进来，太多的成员变量对于整个代码结构破坏很大，后面维护的人要时刻关心成员变量什么时候被初始化、什么时候被清掉、什么时候被赋值或者改变，一个细节不小心可能就出现潜在的Bug。太多不清晰定义的成员变量又没有注释的代码是很难维护的。

另外，我们会把UI控件的属性和事件都通过XML(如bind：text=@{…})绑定。如果一个业务逻辑要弹一个Dialog，但是你又不想在ViewModel里面做弹窗的事(ViewModel不希望做UI相关的事)或者说改变ActionBar上面的图标的颜色，改变ActionBar按钮是否可点击，这些都不是写在XML里面(都是用Java代码初始化的)，如何对这些控件的属性做绑定呢?我们先来看下代码：

public class MainViewModel implements ViewModel {
....//true的时候弹出Dialog，false的时候关掉
dialogpublic final ObservableBoolean isShowDialog
= new ObservableBoolean();
....
.....
}// 在View层做一个对isShowDialog改变的监听
public class MainActivity extends RxBasePmsActivity
{private MainViewModel mainViewModel;
@Overrideprotected void onCreate
(Bundle savedInstanceState) {
.....
mainViewModel.isShowDialog.addOnPropertyChangedCallback
(new android.databinding.Observable.OnPropertyChangedCallback() {
 @Override
      public void onPropertyChanged
(android.databinding.Observable sender, int propertyId) {
   if (mainViewModel.isShowDialog.get()) {
               dialog.show();
          } else {
               dialog.dismiss();
          }
       }
    });
 }
 ...
}

简单地说你可以对任意的ObservableField做监听，然后根据数据的变化做相应UI的改变，业务层ViewModel只要根据业务处理数据就行，以数据来驱动UI。

ViewModel与Model的协作

从图1中，ViewModel通过传参数到Model层获取网络数据(数据库同理)，然后把Model的部分数据映射到ViewModel的一些字段(ObservableField)，并在ViewModel保留这个Model的引用，我们来看下这一块的大致代码(代码涉及简单的RxJava，如看不懂可以查阅入门一下)：

//Model
 private NewsDetail newsDetail; private void loadData(long id) {
   //  Observable<Bean> 用来获取网络数据
   Observable<Notification<NewsDetailService.NewsDetail>>
newsDetailOb =
   RetrofitProvider.getInstance()
                  .create(NewsDetailService.class)
                  .getNewsDetail(id)
                  .subscribeOn(Schedulers.io())
                  .observeOn(AndroidSchedulers.mainThread())
           // 将网络请求绑定到Activity 的生命周期
                  .compose(((ActivityLifecycleProvider) context).bindToLifecycle())
                 //变成 Notification<Bean> 使我们更方便处理数据和错误
                  .materialize().share();
    // 处理返回的数据
   newsDetailOb.filter(Notification::isOnNext)
               .map(n -> n.getValue())
               // 给成员变量newsDetail 赋值，
    之前提到的5种变量类型中的一种（model类型）
               .doOnNext(m -> newsDetail = m)
               .subscribe(m -> initViewModelField(m));
    // 网络请求错误处理
    NewsListHelper.dealWithResponseError(
      newsDetailOb.filter(Notification::isOnError)
                  .map(n -> n.getThrowable()));
}//Model -->
    ViewModelprivate void initViewModelField(NewsDetail newsDetail) {
     viewStyle.isRefreshing.set(false);
     imageUrl.set(newsDetail.getImage());
     Observable.just(newsDetail.getBody())
            .map(s -> s + "<style type=\"text/css\">" + newsDetail.getCssStr())
            .map(s -> s + "</style>")
            .subscribe(s -> html.set(s));
     title.set(newsDetail.getTitle());
 }

注1：我们推荐MVVM和RxJava一块儿使用，虽然两者皆有观察者模式的概念，但是RxJava不使用在针对View的监听，更多是业务数据流的转换和处理。DataBinding框架其实是专用于View-ViewModel的动态绑定的，它使得我们的ViewModel只需要关注数据，而RxJava提供的强大数据流转换函数刚好可以用来处理ViewModel中的种种数据，得到很好的用武之地，同时加上Lambda表达式结合的链式编程，使ViewModel的代码非常简洁同时易读易懂。

注2：因为本文样例Model层只涉及到网络数据的获取，并没有数据库、存储、数据状态变化等其他业务，所以本文涉及的源码并没有单独把Model层抽出来，我们是建议把Model层单独抽出来放一个类中，然后以面向接口编程方式提供外界获取和存储数据的接口。

ViewModel与ViewModel的协作

在图1中我们看到两个ViewModel之间用一条虚线连接着，中间写着Messenger。Messenger可以理解是一个全局消息通道，引入Messenger最主要的目的是实现ViewModel和ViewModel的通信，虽然也可以用于View和ViewModel的通信，但并不推荐。ViewModel主要是用来处理业务和数据的，每个ViewModel都有相应的业务职责，但是在业务复杂的情况下，可能存在交叉业务，这时候就需要ViewModel和ViewModel交换数据和通信，这时候一个全局的消息通道就很重要的。

关于Messenger的详细使用方法可以参照 MVVM Light Toolkit 使用指南的 Messenger 部分。这里给出一个简单的例子仅供参考：场景是这样的，你的MainActivity对应一个MainViewModel，MainActivity 里面除了自己的内容还包含一个Fragment，这个Fragment 的业务处理对应于一个FragmentViewModel，FragmentViewModel请求服务器并获取数据。刚好这个数据MainViewModel也需要用到，我们不可能在MainViewModel重新请求数据，这样不太合理，这时候就需要把数据传给MainViewModel，那应该怎么传呢，如果彼此没有引用或者回调?那么只能通过全局的消息通道Messenger。

FragmentViewModel获取消息后通知MainViewModel并把数据传给它：

combineRequestOb.filter(Notification::isOnNext)

MainViewModel接收消息并处理：

Messenger.getDefault().register
(activity, NewsViewModel.TOKEN_TOP_NEWS_FINISH,
 TopNewsService.News.class, (news) -> {// to something....}

在MainActivity onDestroy取消注册就行了(不然导致内存泄露)：

@Override

上面的例子只是简单地说明，Messenger可以用在很多场景，通知、广播都可以，不一定要传数据，在一定条件下也可以用在View层和ViewModel上的通信和广播，运用范围特别广，需要开发者结合实际的业务中去做更深层次的挖掘。

总结和源码

本文主要讲解了一些个人开发过程中总结的Android MVVM构建思想，更多是理论上各个模块如何分工、代码如何设计。虽然现在业界使用Android MVVM模式开发还比较少，但是随着DataBinding 1.0的发布，相信在Android MVVM 这一领域会更多的人来尝试。刚好我最近用MVVM开发了一段时间，有点心得，写出来仅供参考。

本文和源码都没有涉及到单元测试，如果需要写单元测试，可以结合Google开源的MVP框架添加Contract类实现面向接口编程，可以帮助你更好地编写单测。同时MVP和MVVM并没孰好孰坏，适合业务、适合自己的才是最有价值的，建议结合Google开源的MVP框架和本文介绍的MVVM相关的知识去探索适合自己业务发展的框架。

MVVM Light Toolkit只是一个工具库，主要目的是更快捷方便地构建Android MVVM应用程序，在里面添加了一些控件额外属性和做了一些事件的封装，同时引进了全局消息通道Messenger，个人觉得用起来会比较方便，你也可以尝试一下。当然这个库还有不少地方需要完善和优化，后续也会持续做更新和优化，如果不能达到你的业务需求时，可以clone下来自己做一些相关的扩展。如果想更深入了解MVVM Light Toolkit，请看我这篇博文 《MVVM Light Toolkit 使用指南》。

项目的源码地址 https://github.com/Kelin-Hong/MVVMLight 。其中：

library是MVVM Light Toolkit的源码，源码很简单，感兴趣的同学可以看看，没什么技术难度，可以根据自己的需求，添加更多的控件属性和事件绑定。

sample是一个实现知乎日报首页样式的Demo，本文的代码示例均出自这个Demo。代码包含了一大部分MVVM Light Toolkit的使用场景(Data、Command、Messenger均有涉及)，同时sample严格按照本博文阐述的MVVM设计思想开发，对理解本文会有比较大的帮助。

本文和源码涉及RxJava+Retrofit+Lambda如有不懂或没接触过，花点时间入门一下，用到的都是比较简单的东西。
